Como posicionar colunas multissegmentadas

Descrição

Você criou uma coluna com vários segmentos. No entanto, os segmentos ficam sempre centralizados uns em relação aos outros e não podem ser construídos fora do centro. Por exemplo, o segmento superior da coluna deveria ficar alinhado rente a um dos lados com o segmento abaixo dele.

Solução

Para deslocar o alinhamento dos segmentos da coluna no Archicad, siga estas etapas:

I. Crie os novos perfis e trabalhe com um afastamento a partir da origem do perfil

1. Acesse: Opções > Atributos do Elemento > Gestor de Perfil.
2. Crie os perfis desejados no Gestor de Perfil e alinhe a hachura de cada um na distância adequada e desejada a partir da origem do perfil.

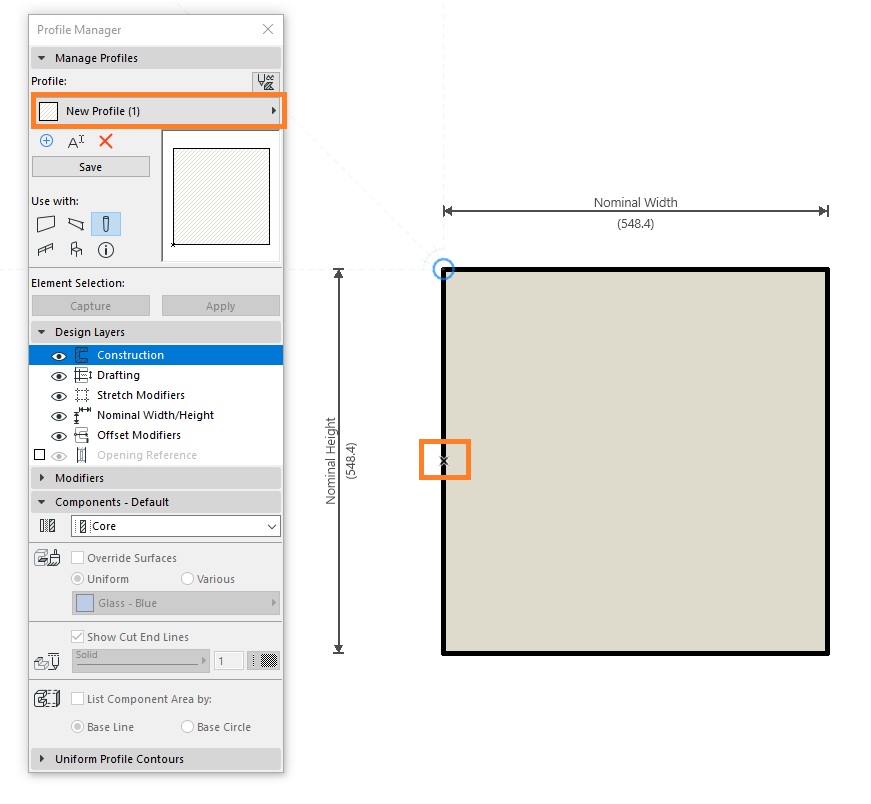

Perfil 1

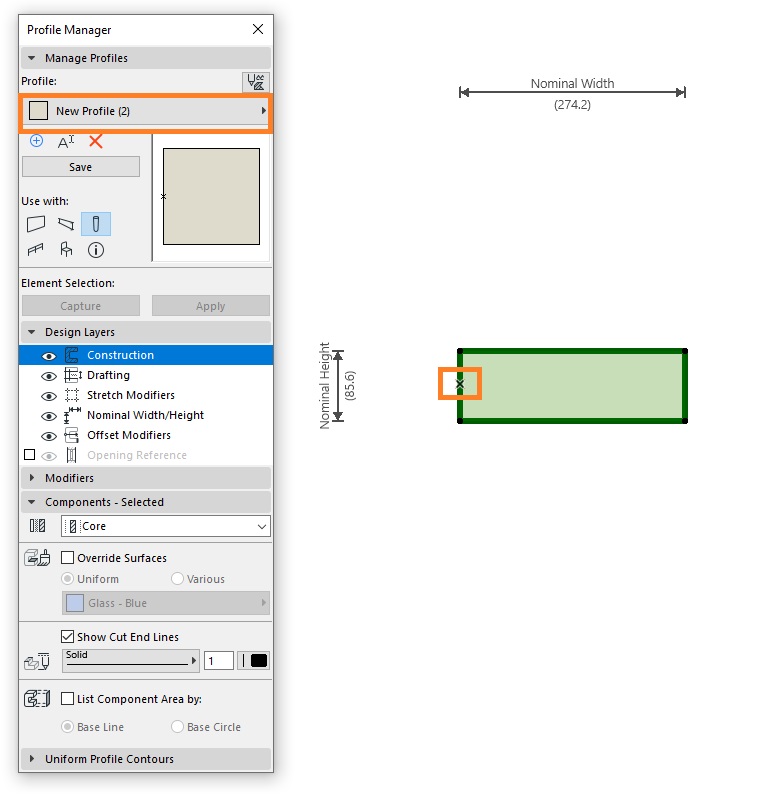

Perfil 2

II. Defina os perfis como segmentos da coluna

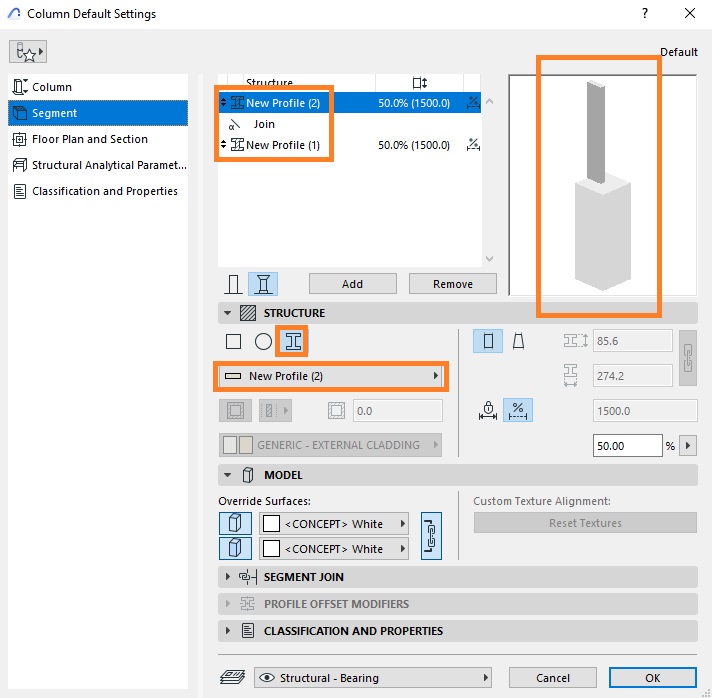

1. Selecione a coluna, abra Definições de Seleção da Coluna > Segmento > Estrutura.
2. Adicione dois segmentos à estrutura e atribua os perfis recém-criados aos respectivos segmentos da coluna.
3. Ajuste o comprimento e a superfície de cada segmento para obter o resultado desejado.

DICA: Como ajustar asalturas de uma coluna
