A partir do Archicad 30, as Informações do Projeto oferecem maneiras adicionais de estruturar e gerenciar as informações do projeto de forma centralizada e de reutilizá-las em diferentes fluxos de trabalho. Você pode criar e organizar grupos e campos personalizados. Em seguida, é possível usar os dados das Informações do Projeto como Texto Automático, para transferência entre arquivos de projeto, para exportação IFC e para BIMx.
Os quatro exemplos a seguir mostram maneiras típicas de usar as Informações do Projeto em diferentes fluxos de trabalho no Archicad 30.
1. Organize as informações do projeto de forma centralizada e use-as como Texto Automático
Arquivo > Informações > Informações do Projeto...
Você pode estruturar as informações relacionadas ao projeto em grupos e campos personalizados. Isso inclui números internos do projeto, fases do projeto, estado de aprovação ou outros dados específicos do projeto.

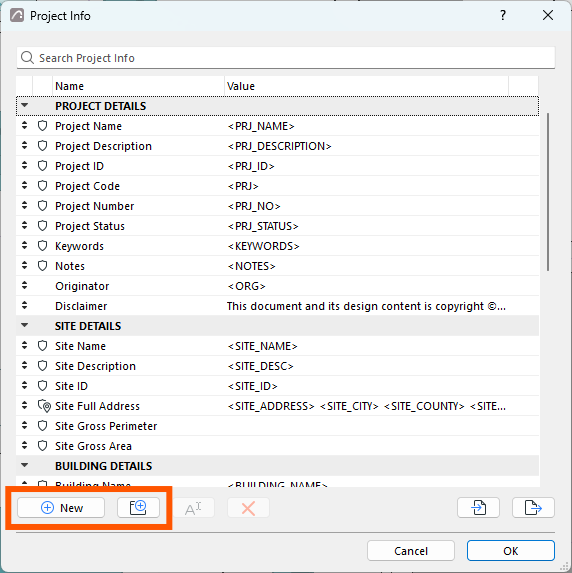

- Crie novos grupos e campos nas Informações do Projeto com os botões Novo Grupo e Novo Campo.
- Organize os campos para corresponder à estrutura do projeto ou mova-os para outros grupos.
- Mantenha os valores necessários de forma centralizada em Informações do Projeto.
- Use as informações do projeto como Texto Automático em carimbos ou leiautes.
Comentários:
- Grupos e campos personalizados ficam disponíveis na lista de Texto Automático. Isso permite manter as informações específicas do projeto em um único lugar e usá-las em todo o projeto. Um exemplo são nomes de componentes recorrentes em desenhos de detalhe.
- Campos fixos não podem ser apagados. Campos personalizados são marcados com um ícone de ponto.
2. Transfira as Informações do Projeto entre arquivos de projeto
Arquivo > Informações > Informações do Projeto...
Você pode transferir os dados das Informações do Projeto entre arquivos de projeto do Archicad no formato XML. Isso é útil quando vários modelos parciais de um projeto precisam da mesma estrutura e das mesmas informações centrais do projeto.
- Defina os grupos, campos e valores necessários no arquivo de origem.

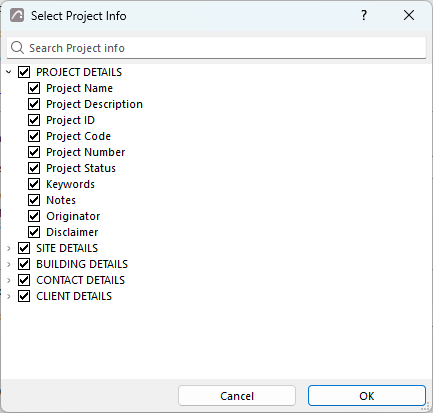

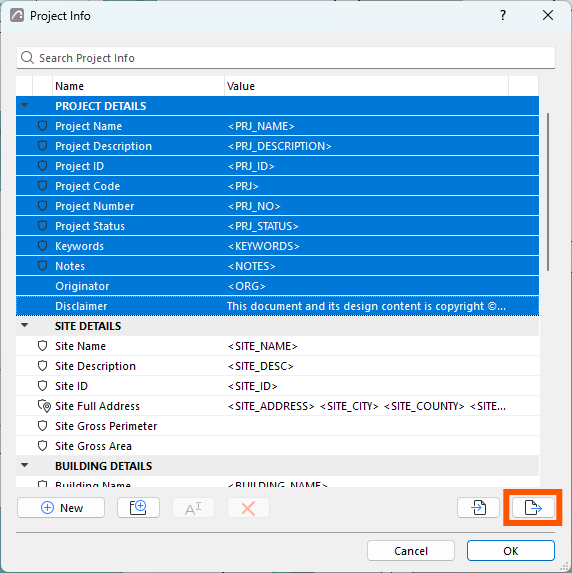

- Selecione o conteúdo das Informações do Projeto de que você precisa e clique em Exportar para salvá-lo como um arquivo XML:

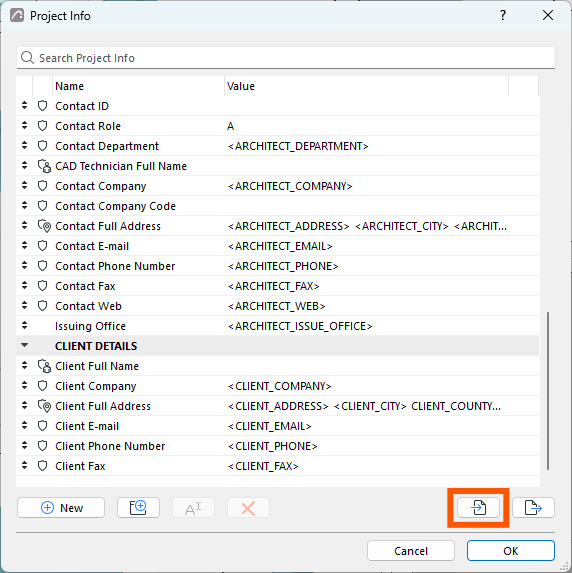

- Abra o arquivo de destino e carregue o arquivo XML nas Informações do Projeto com Importar:
- Ajuste depois os valores específicos de cada arquivo em cada um deles.
Assim, você pode usar uma estrutura de Informações do Projeto consistente em vários arquivos do Archicad relacionados entre si.
3. Use Informações do Projeto para exportação IFC
A partir do Archicad 30, é possível usar entradas de Informações do Projeto como origem no Mapeamento de Propriedade para exportação IFC. Isso é útil quando você quer exportar um número de projeto, um nome de terreno ou informações de edifício mantidos de forma centralizada como uma propriedade IFC.
- Crie a entrada necessária ou preencha seu valor em Arquivo > Informações > Informações do Projeto...

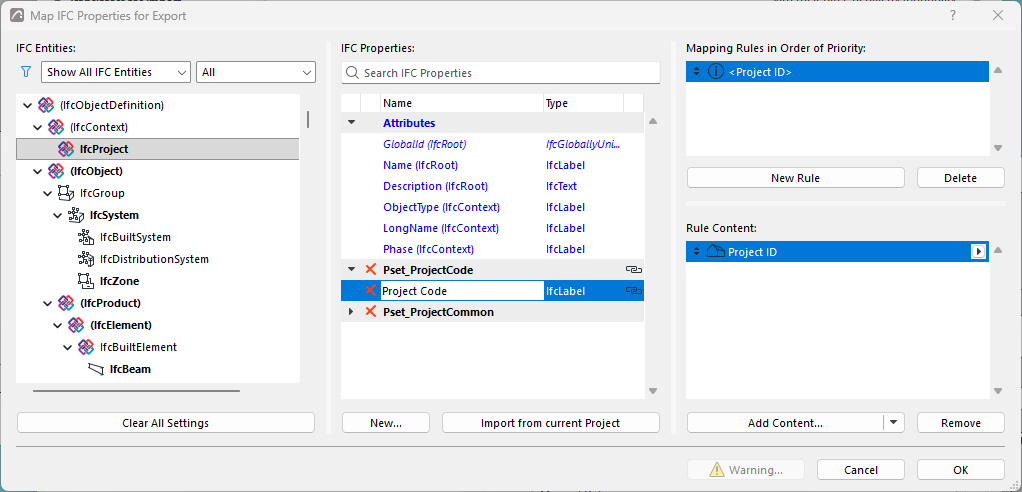

- Abra o Mapeamento de Propriedade do Tradutor IFC que você está usando.
- Crie uma regra de mapeamento para a propriedade IFC de que você precisa.
- Selecione a entrada correspondente de Informações do Projeto como conteúdo da regra. Um exemplo é o ID do Projeto.
- Exporte o arquivo IFC e verifique as informações transferidas.
É possível mapear dados das Informações do Projeto para os níveis Projeto (IfcProject), Terreno (IfcSite) e Edifício (IfcBuilding), entre outros. Também é possível usá-los para qualquer outro tipo de IFC em que o Mapeamento de Propriedade esteja disponível.
Nota: Verifique o arquivo IFC exportado em um visualizador IFC para conferir o mapeamento e a saída das informações do projeto.
Para mais informações, consulte a Ajuda da Graphisoft sobre Mapeamento de Propriedade para Exportação IFC.
4. Filtre as Informações do Projeto para o BIMx
Ao publicar um Hiper-modelo BIMx, você pode definir quais entradas das Informações do Projeto são transmitidas ao BIMx. Isso permite separar as informações internas do projeto das informações destinadas ao cliente ou a outros participantes do projeto.

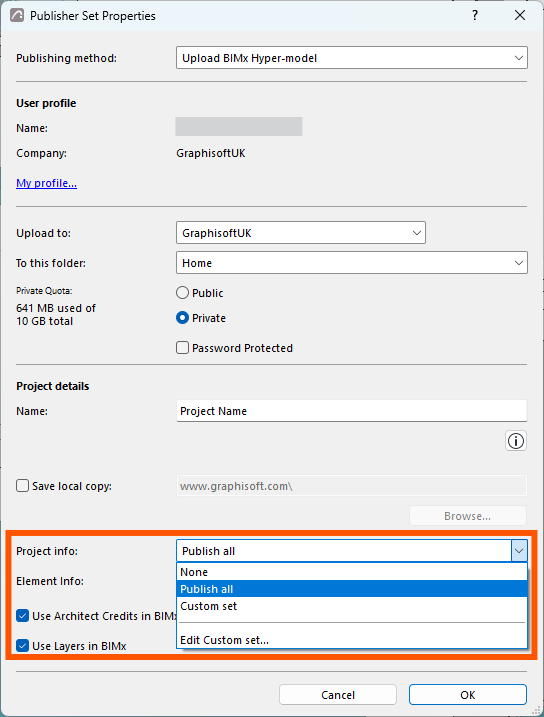

As Propriedades da Publicação do Conjunto de Publicador do BIMx oferecem as seguintes opções em Informações do Projeto:
- Nenhum
- Publicar Todos
- Conjunto Personalizado
Se você selecionar Conjunto Personalizado, use Editar Conjunto Personalizado... para definir os grupos e campos a serem transferidos para o BIMx. Use o campo Pesquisar Informações do Projeto para encontrar entradas individuais das Informações do Projeto com mais rapidez.
Nota: Até o Archicad 29, inclusive, todos os dados das Informações do Projeto eram sempre transferidos ao BIMx. A partir do Archicad 30, você pode limitar o que é transferido.
Para mais informações, consulte a Ajuda da Graphisoft sobre Informações do Projeto.
