断面形状を使用して巾木を作成する方法

手順

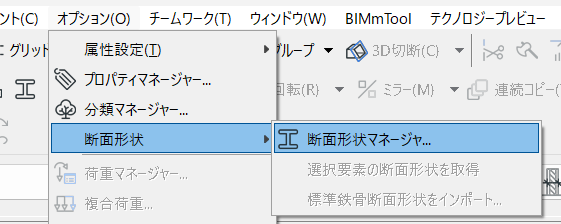

1. オプション ＞ 断面形状 ＞ 『断面形状マネージャー』を開きます。

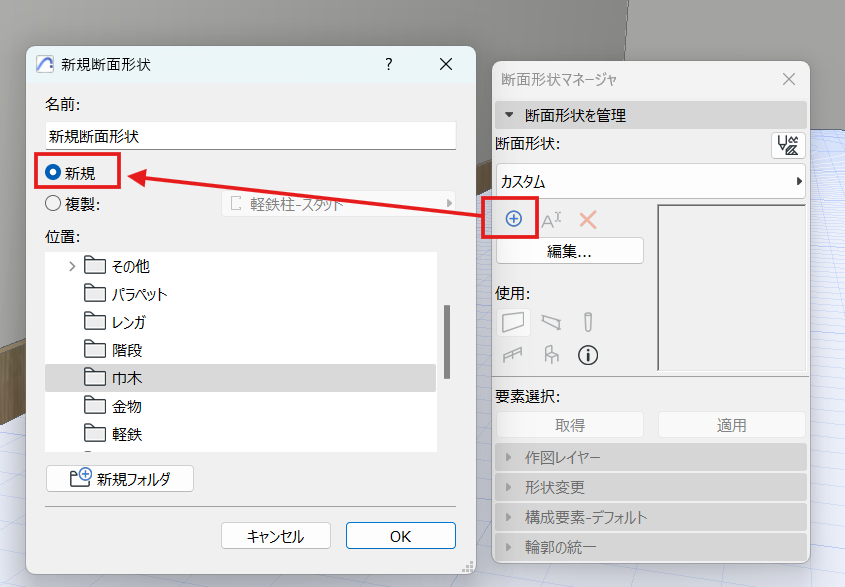

2.  『+』ボタンをクリックします。”新規断面形状”ウィンドウが開くので、『新規』にチェックを入れて、断面形状の名前と、どのフォルダに保存するかを選んでOKで閉じます。または、作成したい形状に近い断面形状を選択し、［複製］を実行します。

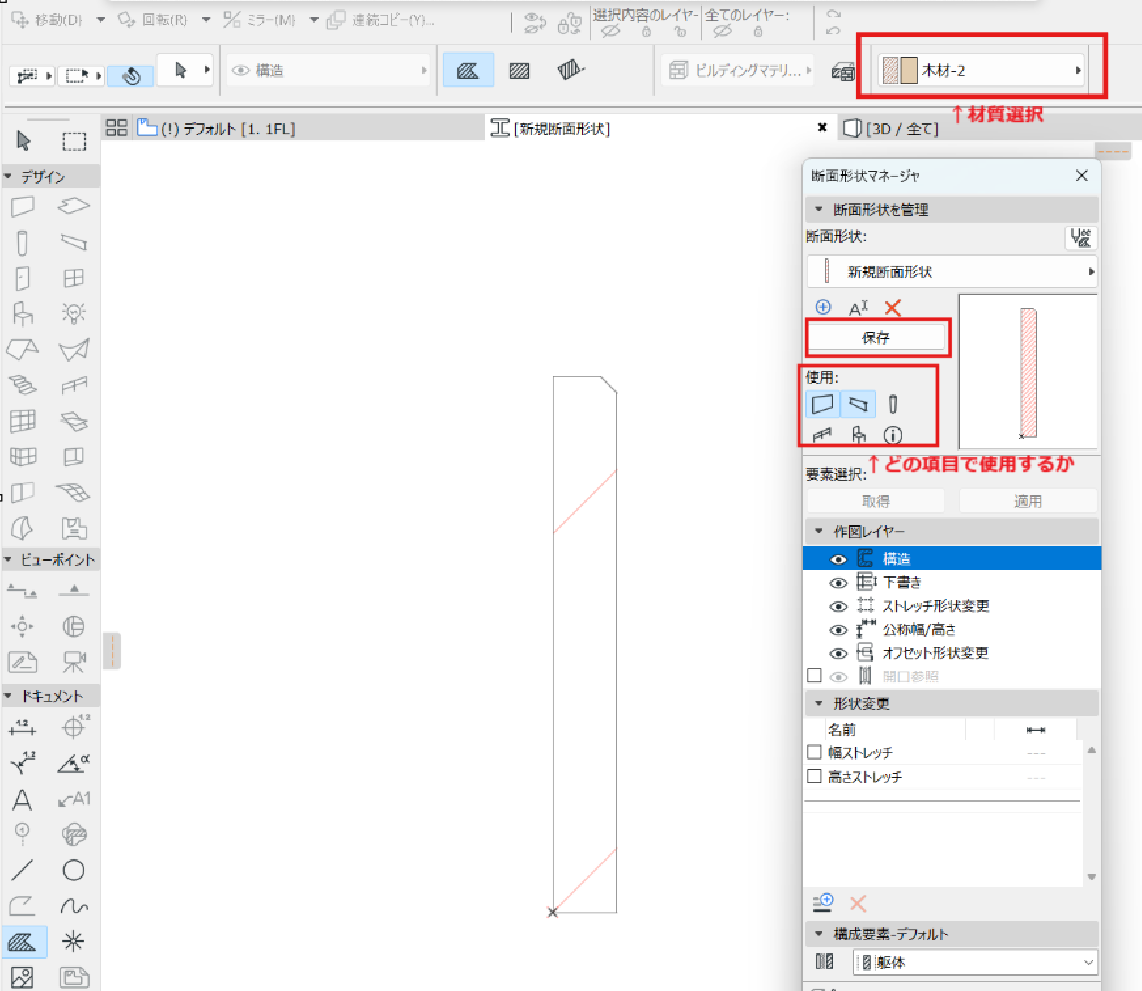

3. ”新規断面形状”ウィンドウを『OK』で閉じると、断面形状の作成画面が開くので、『塗りつぶしツール』や『線ツール』を利用して、今回は巾木の断面形状を例として作成します。この操作は巾木だけでなく、特殊な壁断面の作成にも応用できます。

4. 『塗りつぶし』でその断面の ”ビルディングマテリアル” も指定したら、『保存』をします。
   この際、『保存』ボタン下のマークで、作成した断面形状をどの項目で使用するかの選択が可能です。
   使用したい項目を 選択して”青く”表示されるようにしてから、保存を押します。

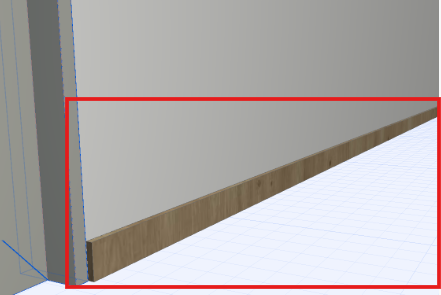

巾木のみ断面形状で作成した場合

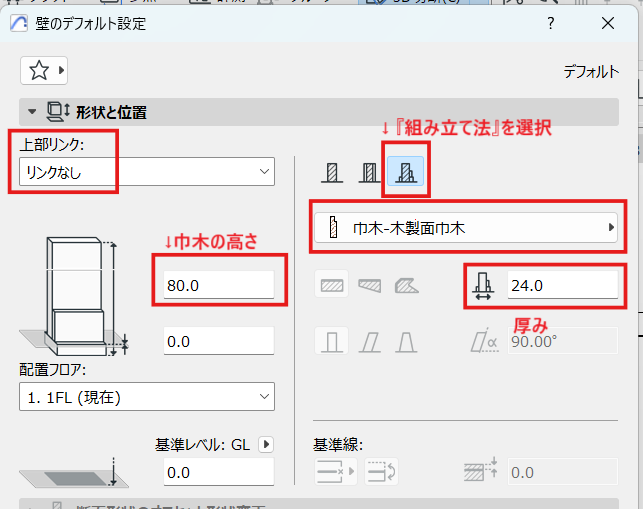

壁のデフォルト設定の、右上『組み立て法』を選択し、すぐ下の項目で使用したい『断面形状』を選択します。上部のリンク設定や、高さや厚みをそれぞれ設定して書いていきます

今回は『巾木』単体で作成する方法でしたが、巾木が一体となった壁を作るなど、
断面形状を利用すると、巾木付き壁や装飾モールディングなど、さまざまな形状を作成できます。
