現象

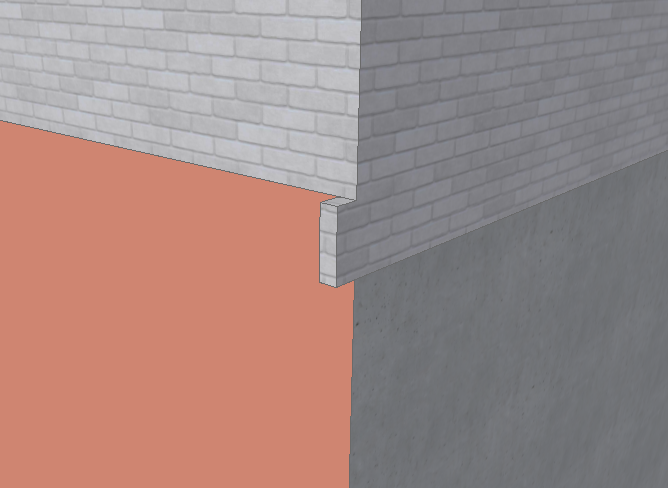

平面図では包絡して問題ない表示だが、３Dで外壁の角をみると飛び出てしまっている。
原因
原因としては次の内容が考えられます。
・同じところに重なって配置されている要素が影響している
・レイヤー非表示になって隠れている要素が影響している
・ビルディングマテリアルの強弱がうまくいっていない
・壁の接続高さが上下左右異なっている箇所
・壁が重なっている
解決方法
周囲にある要素や、関連する設定の調整が必要になります。こちらの設定ご確認ください。
・入力済みの要素を自動包絡しないように設定する方法 – GRAPHISOFTナレッジセンター
・ビルディングマテリアルの優先度 – GRAPHISOFTナレッジセンター
・1つの点に壁が3つ接続している場合の接続の設定方法 – GRAPHISOFTナレッジセンター
・レイヤーを全部開いて重なりがないか確認する

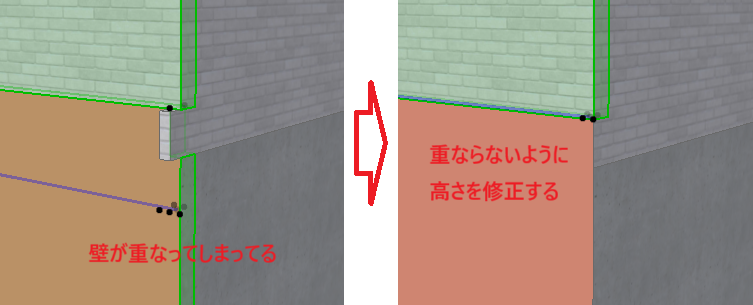

・壁が上下重なっている場合は重ならないように修正をおこなう
