説明
Archicadで天井伏図を作成するには、3Dドキュメントを使用する方法と、平面図の表示設定を調整する方法があります。
天井を見上げた投影として表現する場合は3Dドキュメントを使用し、通常の平面図をベースに表示する要素を調整する場合は、平面図の表示設定を使用します。
手順
1. 3Dドキュメントを使用して作成する方法

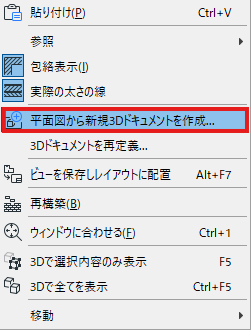

- 平面図ウィンドウを開き、何も選択していない状態で平面図上を右クリックして、［平面図から新規3Dドキュメントを作成］を選択します。

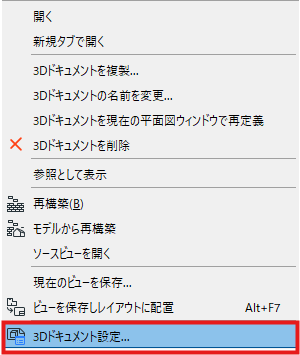

- 作成された3Dドキュメント上で右クリックし、［3Dドキュメント設定...］を選択します。

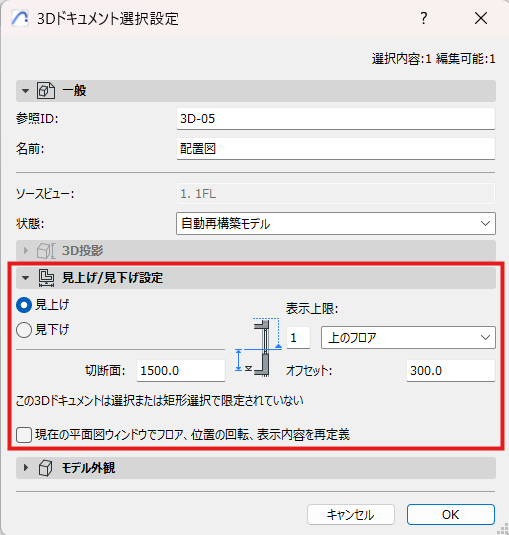

- ［3Dドキュメント設定］の［見上げ/見下げ設定］で［見上げ］を選択し、［表示上限］、［切断面］、［オフセット］を設定します。［見上げ］では、切断面より上側のモデルが上向きに投影されます。

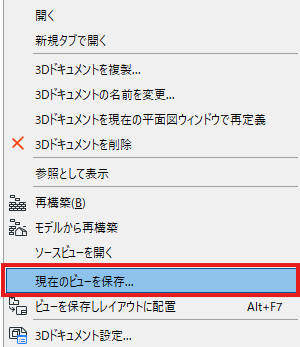

- 3Dドキュメント上で右クリックし、設定した天井伏図をビューとして保存します。
注意： 平面図から3Dドキュメントを作成した場合、平面図に配置したゾーンラベルは3Dドキュメントには引き継がれません。
必要に応じて、3Dドキュメント上にラベルを配置してください。
2. 平面図の表示設定を使用して作成する方法
この方法では3Dドキュメントの［見上げ］投影は使用せず、平面図の表示設定を調整して天井伏図として表現します。
- 天井伏図に必要な要素だけが表示されるよう、レイヤーセットおよびモデル表示オプションを設定します。
- 平面図の表示を［ビューとして保存］します。
- 保存したビューの設定を開き、天井伏図用のレイヤーセットおよびモデル表示オプションが指定されていることを確認します。
注意： 切断面は平面図の切断面高さで調整します。また、表示結果は各要素の平面図表示設定の影響を受けます。
