問題の説明
ユニークな手摺子を作成し、それを手摺りツールに効果的に統合する必要があります。
解決策
手摺り用のカスタム手摺子を設計するには、Archicadの断面形状機能を利用して形状を作成できます。

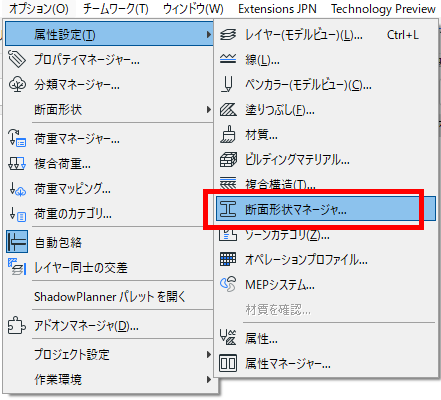

1. オプション > 要素属性 > 断面形状マネージャーに移動します。

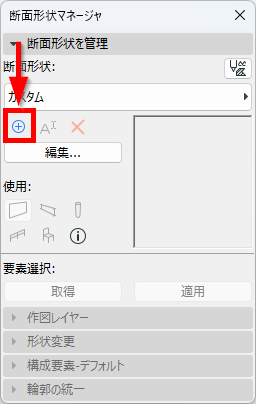

2. 断面形状マネージャーウィンドウで、(+)ボタンをクリックして新しい断面形状を作成します。

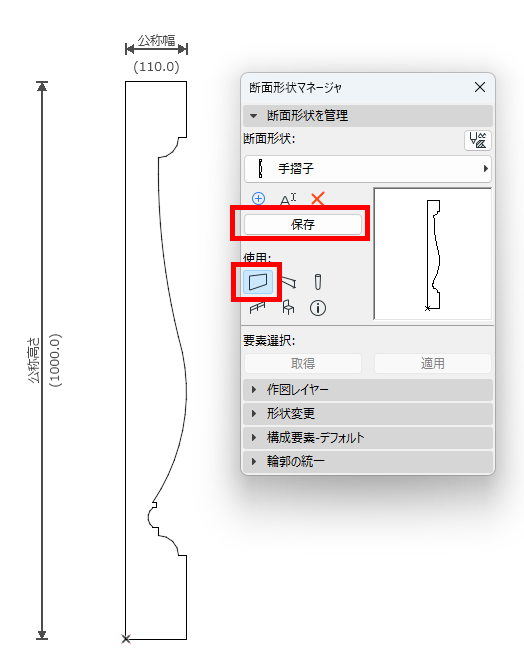

3. 塗りつぶしツールを使って、手摺子の希望する断面形状を描きます。完了したら、「使用対象」セクションで壁を選択し、保存をクリックします。

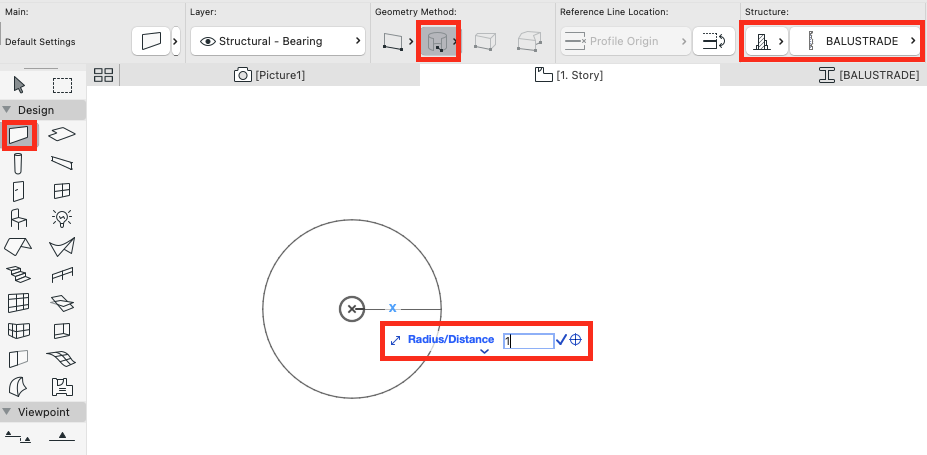

4. 壁の断面形状を描きます。
- 平面図ビューに移動し、曲線 - 中心と半径の図形作成法を使用して壁を描きます。
- 構造が断面形状に設定されていることを確認し、先ほど作成したカスタム手摺子断面形状を選択します。
- 半径値を1に設定します。
5. 3Dビューで確認します。
- 3Dビューに切り替えて手摺子の外観を確認します。問題なければ、カスタム手摺子をレール支柱として保存します。

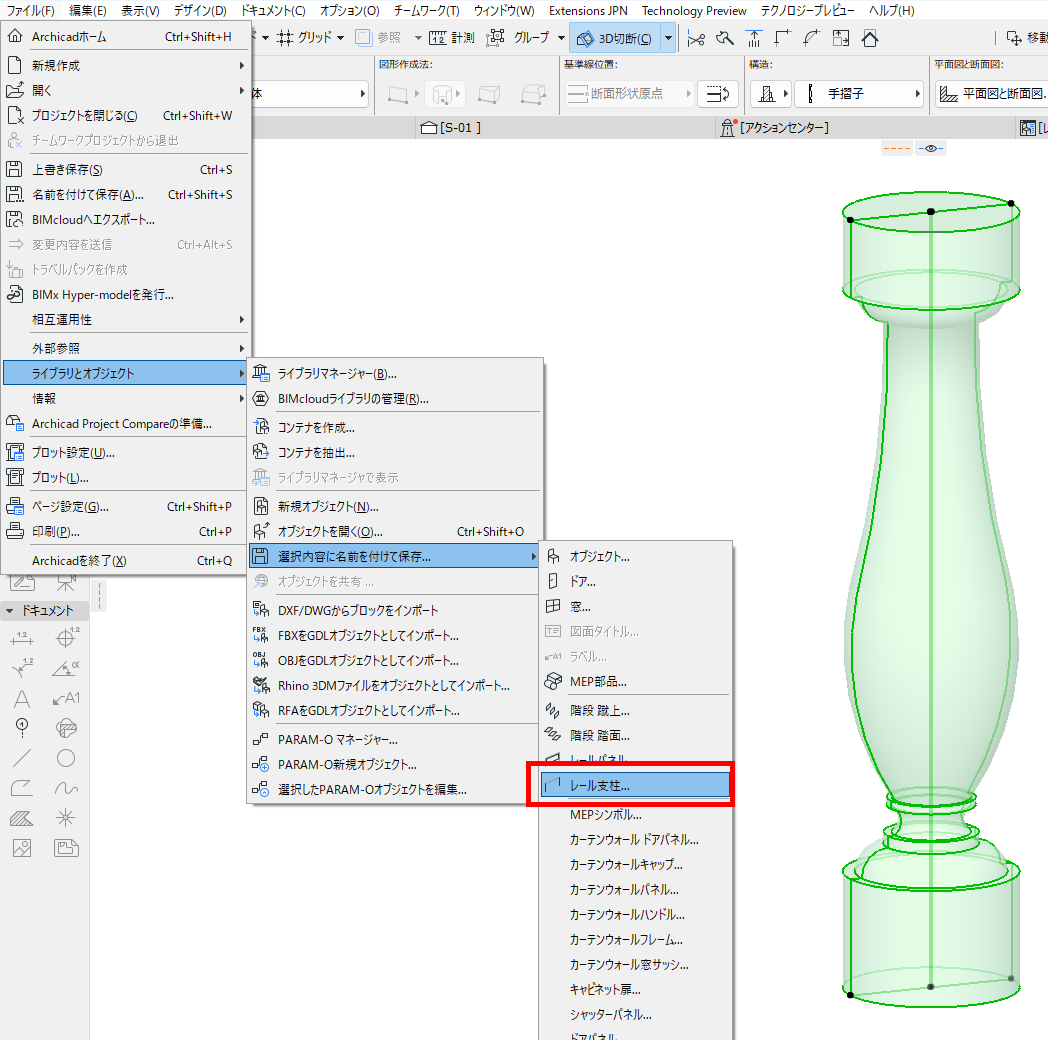

6. レール支柱として保存します。
- 3Dビューで手摺子を選択し、ファイル > ライブラリとオブジェクト > 選択内容に名前を付けて保存… > レール支柱に進みます。

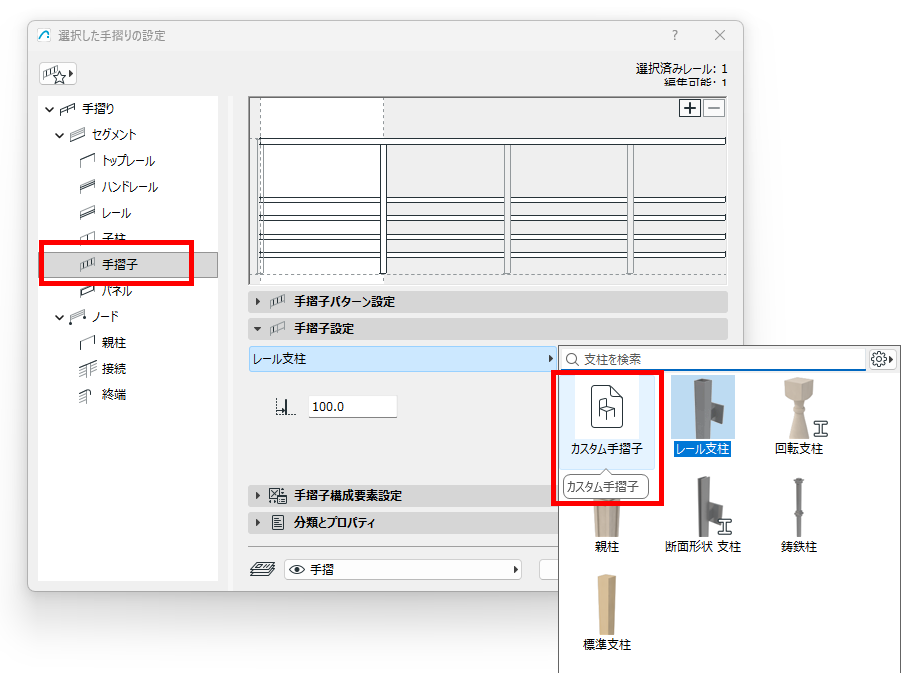

7. カスタム手摺子を手摺りに適用します。
- 手摺り選択設定を開き、手摺子タブに移動します。
- 手摺子設定で、先ほど保存したカスタムレール支柱を選択し、手摺りに適用します。
- 設定を確定するためにOKをクリックします。
ヒント： カスタムレール支柱の作り方
