Archicadに3DDWGをインポートする方法

問題の説明

3DDWGをArchicadプロジェクトに取り込むことは可能ですか？


解決策

はい、3DDWGをArchicadにインポートすることは可能です。この要素はオブジェクトに変換され、Archicad上で編集はできません。ただし、3Dで表示されます。

オプション1—GDLオブジェクトとして開く

1. オブジェクトを開く
   • ファイル > ライブラリとオブジェクト > オブジェクトを開くに移動します。表示されるダイアログボックスでDWGファイルを検索して開きます。設定ボタンをクリックすると、DWGインポート時に使用されるDXF-DWG変換設定を確認できます。（3DDWG変換で使用されるオプションのみが一覧表示されます。）

2. オブジェクトを保存
   • 保存コマンドを使用するか、オブジェクトを開くダイアログボックスを閉じて、インポートしたオブジェクトを保存します。

3. オブジェクトを配置
   • この要素はオブジェクトの一つになりました。アクセスするには、Archicadのオブジェクトツールを開いて配置します。

オプション2—DWGファイルを結合する

1. ファイル > 相互運用性 > 結合 > ファイルから結合に移動します。
2. 開くDWGファイルを選択します。

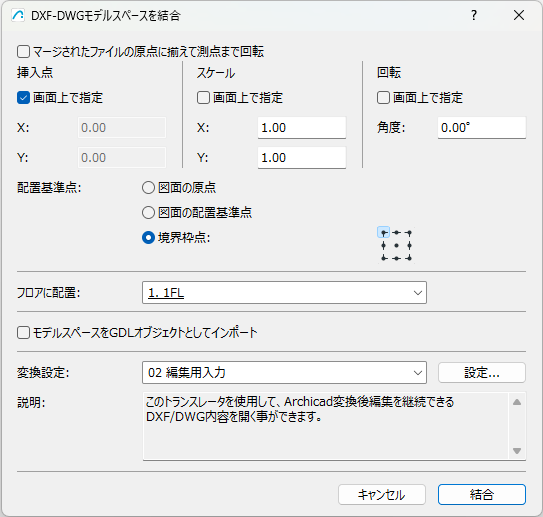

3. 次のダイアログボックスでデータの結合方法を選択し、OKをクリックします。

     5. これでファイル内の配置場所を選択できます。

     6. 結合を選択してDWGを結合します。
