問題の説明
DXF-DWG変換設定の図面単位 「全ての変換で、固定のスケール率を使用」 の縮尺を変更しても、レイアウトからDWGを書き出した際に縮尺が変更されません。
解決策
レイアウトからDWGを出力する場合は、「ArchicadでのDXF/DWGの1図面単位」の設定によって出力スケールを調整します。

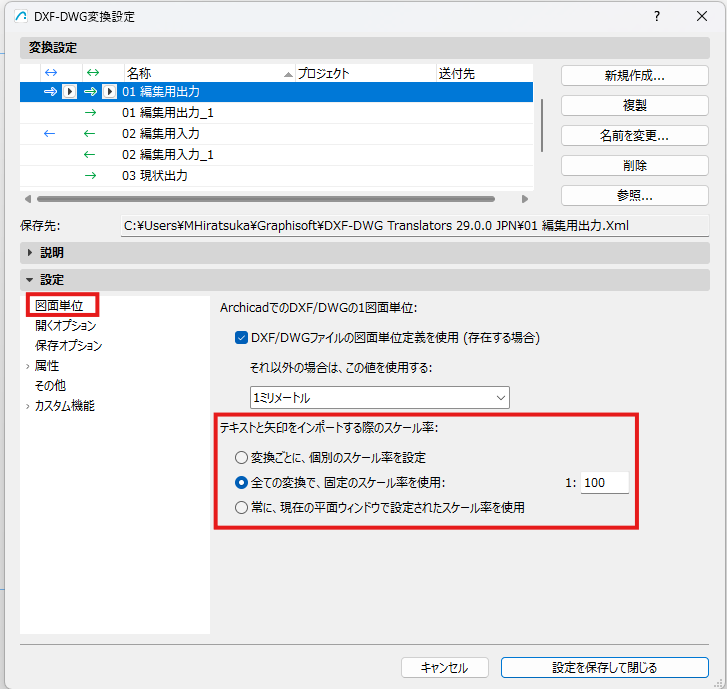

なお「全ての変換で、固定のスケール率を使用」 の設定はArchicadへ「テキストと矢印をインポートする際のスケール率」です。
- ［ファイル］＞［相互運用性］＞［DXF-DWG変換設定］を開く
- エクスポート用の変換設定を選択し、図面単位を設定する

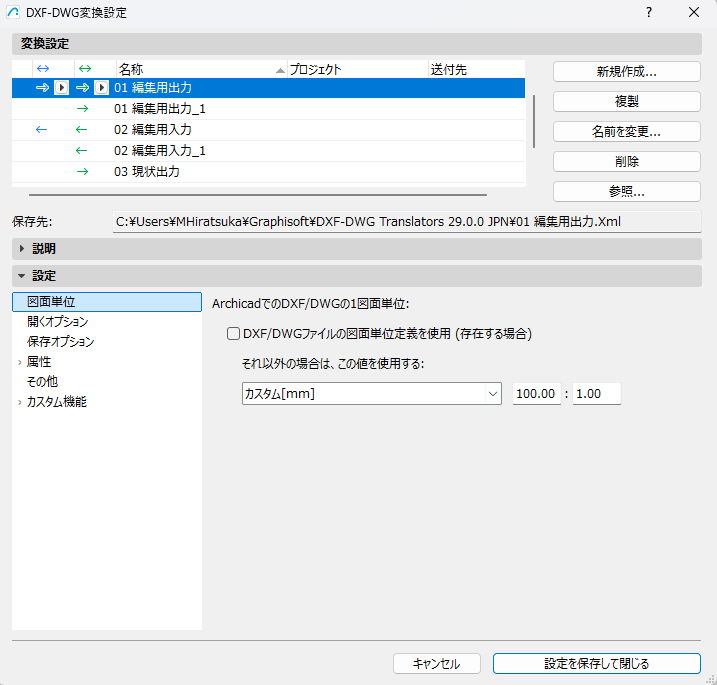

「ArchicadでのDXF/DWGの1図面単位」 の項目を確認します。 - カスタム単位を設定する
「カスタム [mm]」を選択し、任意の倍率を設定します。
例：1/100スケールで出力する場合
Archicad上で長さ 15000mm の壁を、DWG上で 150mm として出力したい場合は、
ArchicadでのDXF/DWGの1図面単位「カスタム [mm] 100 : 1」と設定してください。
参考記事：図面単位（DXF-DWG変換設定）
