"ACAPI_Element_Create: APIERR_BADINDEX" Errore durante l'importazione dei dati TXT del topografo

Descrizione del problema

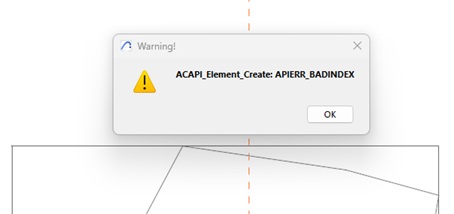

L'errore "ACAPI_Element_Create": APIERR_BADINDEX appare durante l'importazione di un file TXT contenente dati XYZ del topografo nello Strumento Mesh. Potresti osservare il messaggio di errore immediatamente dopo aver selezionato il file TXT o durante la fase finale di posizionamento, anche se i dati sembrano correttamente formattati.

Soluzione

L'errore può essere causato da incoerenze nelle Impostazioni dello Strumento Mesh, da una formattazione errata dei dati nel file TXT o da riferimenti di coordinate non validi.

Di seguito sono riportati diversi suggerimenti per risolvere il problema:

1. Verificare il livello predefinito dello Strumento Mesh

   1. Apri la finestra di dialogo delle Impostazioni dello Strumento Mesh.
   2. Se il livello predefinito è impostato su MANCANTE, assegna un livello valido dal menu a discesa Impostazioni Livello.
   3. Puoi navigare su Opzioni > Attributi Elemento>Gestore Attributi > Lucidi per creare un nuovo lucido e riassegnarlo nelle impostazioni dello Strumento Mesh.


2. Validare il formato del file TXT


   Apri il file TXT in un editor di testo e conferma quanto segue:
   - Sono presenti solo tre colonne di dati numerici (X, Y, Z), senza intestazioni, piè di pagina o testo.
   - Sono utilizzati separatori coerenti (spazi, tabulazioni o punti e virgola) in tutto il file.
   - Nessuna riga contiene coordinate "0,0,0", poiché queste potrebbero confliggere con l'origine del progetto.
   - Tutti i valori Z sono relativi allo stesso riferimento di livello del mare definito in Opzioni > Preferenze Progetto > Impostazione di posizione


3. Regolare la prossimità delle coordinate rispetto all'origine


   Se le coordinate dei dati del topografo sono estremamente grandi (ad esempio, valori UTM), sposta manualmente i valori nel file TXT per posizionare la mesh più vicino all'origine del progetto (0,0,0). Ad esempio, sottrai un valore base X e Y da tutte le coordinate per centrare la mesh.


4. Reimportare il file TXT

   1. Vai su Archivio > Interoperabilità > Posiziona Mesh da dati rilievo e seleziona nuovamente il file TXT corretto.
   2. Assicurati che l'unità di importazione corrisponda ai dati del topografo (ad esempio, metri o piedi).
   3. Imposta il parametro Altezza sul livello del mare per allinearlo al riferimento di elevazione del progetto.


5. Ripristinare le impostazioni predefinite dello Strumento Mesh


   Se l'errore persiste, ripristina lo Strumento Mesh alle impostazioni di fabbrica. Apri la finestra delle impostazioni dello strumento, clicca sul menu Opzioni nell'angolo in basso a destra e seleziona Ripristina tutte le impostazioni predefinite. Riassegna il livello e riprova l'importazione.

SUGGERIMENTO: Come importare un .TXT
