Descrizione del problema
Ho un file DWG 3D; è possibile importarlo nel progetto Archicad?
Soluzione
È possibile importare un file DWG 3D in Archicad. L’elemento verrà convertito in un oggetto e non sarà modificabile in Archicad. L’elemento sarà però visibile nella vista 3D.
Opzione 1
Aprire come Oggetto GDL
- Aprire l'oggetto
Selezionare: Archivio > Librerie e Oggetti > Apri Oggetto. Nella finestra di dialogo, cercare il file DWG e aprirlo. Tramite il pulsante "Impostazioni" è possibile verificare le impostazioni del Traduttore DXF-DWG utilizzato nell’importazione. (Sono disponibili solo le opzioni relative alla conversione 3D.) - Salvare l'oggetto
Salvare l’oggetto importato tramite il comando Salva oppure chiudendo la finestra "Apri Oggetto". - Posizionare l'oggetto
L’elemento fa ora parte degli oggetti; accedere allo strumento Oggetto in Archicad per inserirlo nel progetto.
Opzione 2
Unire il file DWG
- Selezionare: Archivio > Interoperabilità > Unisci > Unisci da file.
- Selezionare il file DWG da aprire.

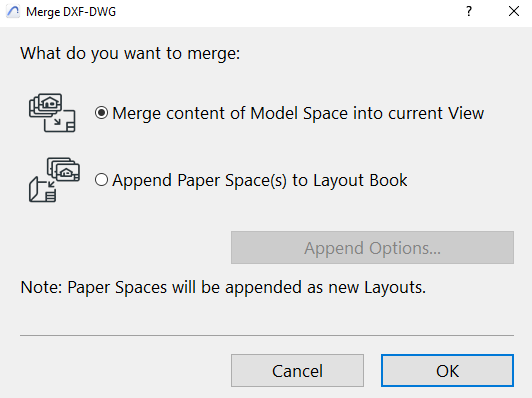

- Nella finestra di dialogo successiva, scegliere come unire i dati e confermare con OK.

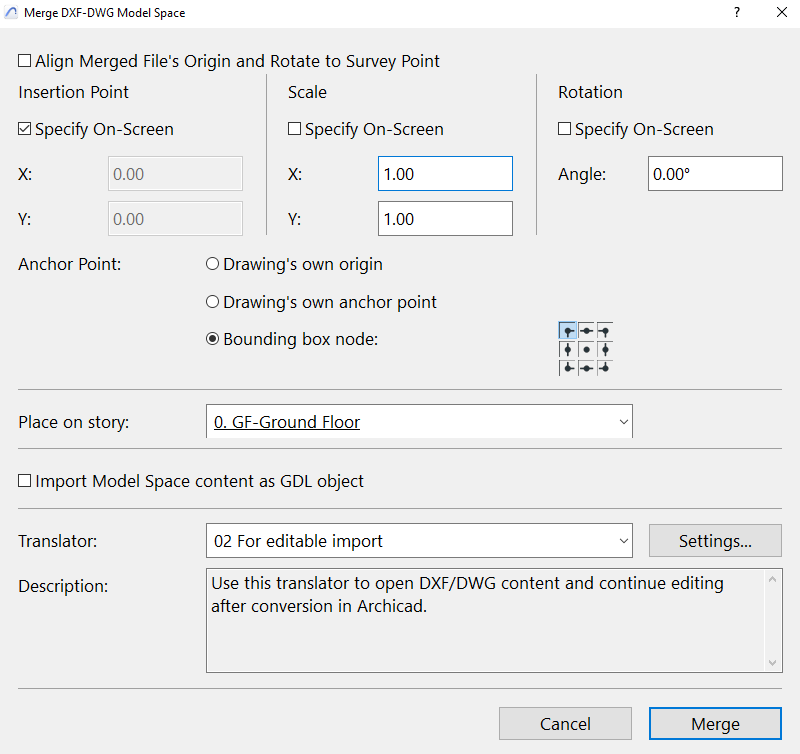

- Scegliere la posizione nel file di lavoro.
- Selezionare Unisci per importare il DWG.
