Descrizione del problema
Hai un file di nuvola di punti in formato XYZ o E57 e devi importarlo e aprirlo in Archicad.
Soluzione
Posizionare una nuvola di punti in Archicad comporta l'importazione dei dati della nuvola di punti, che verranno trasformati in un oggetto Archicad, e successivamente posizionato all'interno del tuo progetto.
Importante: Archicad ha capacità di gestione base delle nuvole di punti. File più grandi di 2–4 GB possono causare problemi di prestazioni; CloudCompare è uno strumento open-source che consente di modificare e ottimizzare i dati della nuvola di punti prima dell'importazione in Archicad. Per flussi di lavoro avanzati con nuvole di punti, consigliamo di utilizzare BIMmTool, che fornisce strumenti aggiuntivi per l'importazione e la modifica.
- Vai su Archivio > Interoperabilità > Importa nuvola di punti.
- Cerca e seleziona il file della nuvola di punti che vuoi importare.

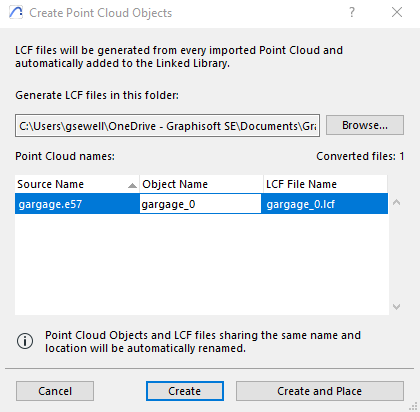

- Clicca su Crea o Crea e Posiziona per procedere. (Crea caricherà semplicemente l’oggetto per un uso successivo nella libreria incorporata senza posizionarlo nel progetto)
-
Per questo esempio selezioneremo invece Crea e Posiziona.
-
Puoi quindi decidere se posizionare la nuvola di punti sulla propria origine interna o sull’origine del progetto Archicad.
CONSIGLIO: Puoi usare le nuvole di punti in combinazione con il punto di rilievo nativo.
- Apri la vista 3D per confermare che la nuvola di punti appaia correttamente.
- Regola il piano di taglio della pianta in Documento > Piano di taglio della pianta se la nuvola di punti non è visibile nella pianta.
- Se è necessario riposizionare o riorientare, usa gli strumenti Sposta, Ruota o Allinea per perfezionare la posizione della nuvola di punti. Per l’allineamento con il tuo progetto, potresti usare punti di riferimento o livelli noti.
Importante: Le nuvole di punti servono come riferimento per la modellazione e l’analisi ma non sono incluse nei disegni o nelle tavole pubblicate.
