Come ritagliare un immagine in Archicad

Descrizione del problema

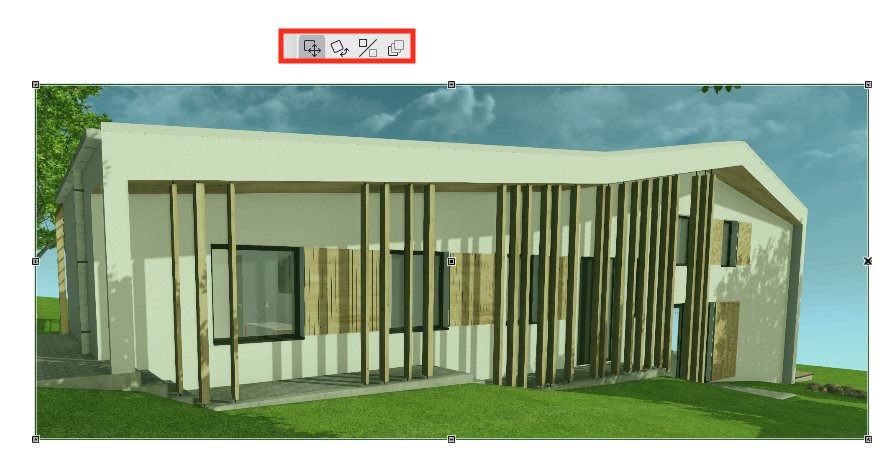

Quando si seleziona un'immagine importata direttamente in Archicad, la pet palette non offre l'opzione per ritagliare. Cliccando sul bordo di un'immagine importata vengono mostrati soltanto i comandi di spostamento, rotazione, specchiatura e moltiplicazione, invece dell'opzione per ritagliare il contenuto dell'immagine.

Soluzione

È possibile ritagliare un'immagine in Archicad utilizzando lo Strumento Disegno per importare le immagini invece dello Strumento Figura. Questo metodo consente di ritagliare l'immagine modificando la Cornice del Disegno.

Importazione e ritaglio immagini tramite Strumento Disegno

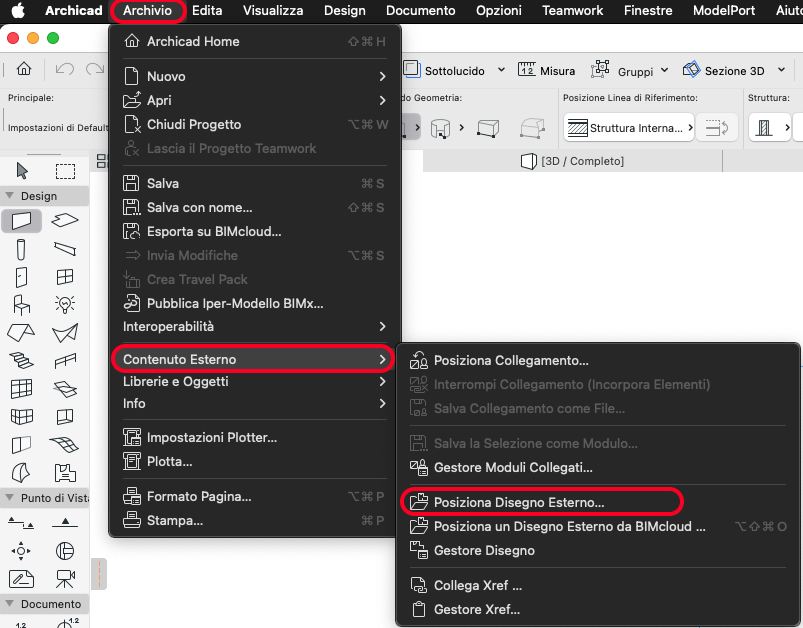

1. Scegliere Archivio > Contenuto esterno > Posizione Disegno Esterno dalla barra dei menu.

2. Sfoglia e seleziona il file immagine che desideri importare (sono supportati formati come PDF, JPG, PNG e altri formati grafici).
3. Fai clic su Apri e posiziona il disegno nell'area di lavoro di Archicad.
4. Seleziona uno dei bordi della Cornice cliccandoci sopra.
5. Utilizza i comandi di modifica del pet palette per modificare la dimensione e la forma della Cornice.

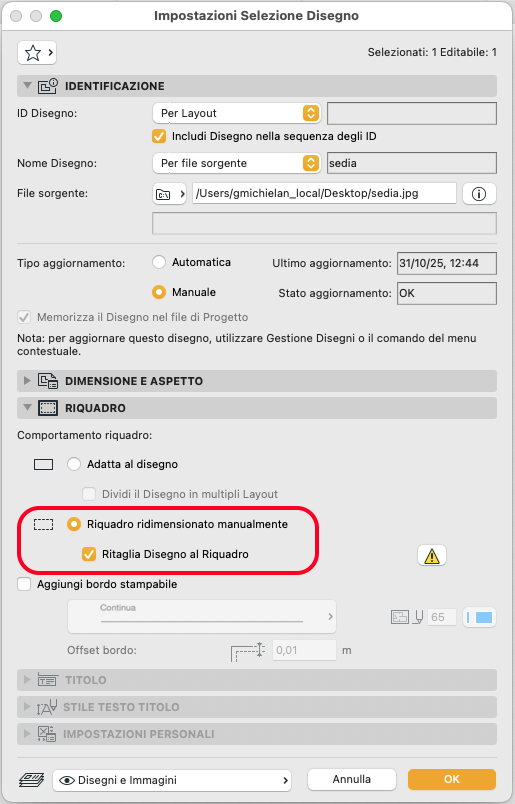

6. Il pulsante Riquadro ridimensionato manualmente verrà attivato automaticamente nelle Impostazioni Selezione Disegno o nella Palette Informazioni.
7. Assicurati che l'opzione Ritaglia disegno al riquadro sia selezionata (abilitata di default).

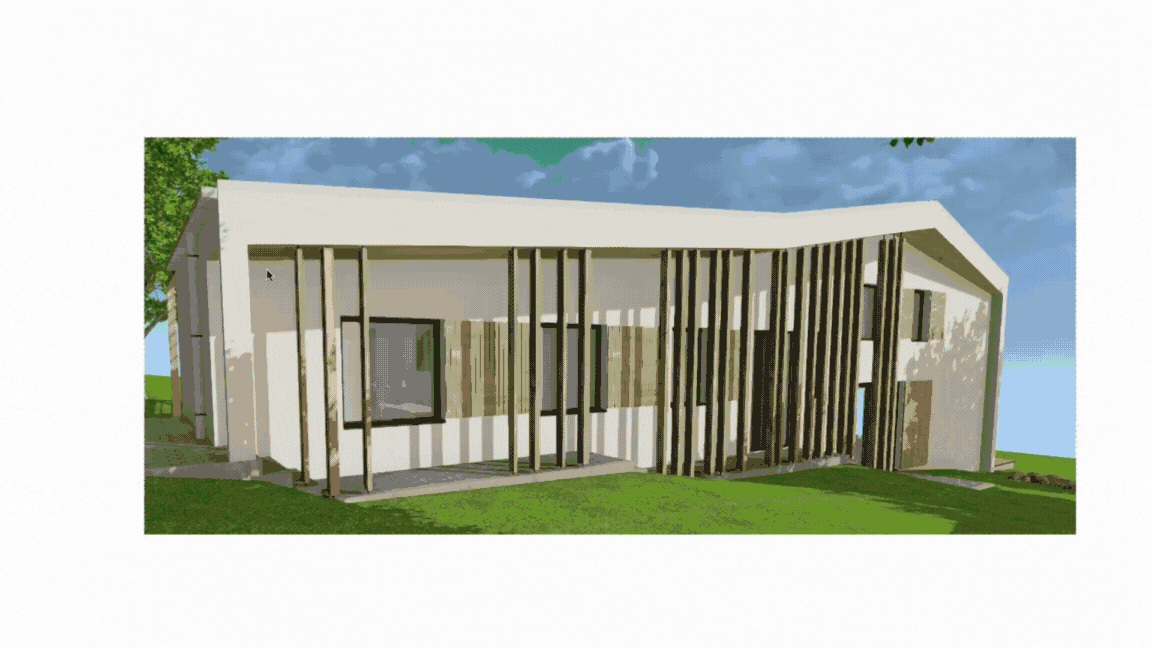

8. Ridimensiona il riquadro per mostrare solo la porzione dell'immagine che vuoi mantenere.
9. Il riquadro di un disegno ritagliato sarà mostrata con una linea tratteggiata, a indicare che il contenuto è stato ritagliato.

Il contenuto ritagliato può essere ripristinato in qualsiasi momento, purché l'immagine sorgente sia ancora disponibile. Ritagliare il contenuto del Disegno riduce la dimensione del file e può velocizzare gli aggiornamenti, eliminando la necessità di elaborare parti nascoste delle immagini.
