Descrizione del Problema

Alcuni o tutti gli elementi della griglia risultano mancanti nelle viste di elevazione/sezione. Perché accade?

Soluzione

Verificare le seguenti impostazioni:

1. Combinazione livelli – visibilità

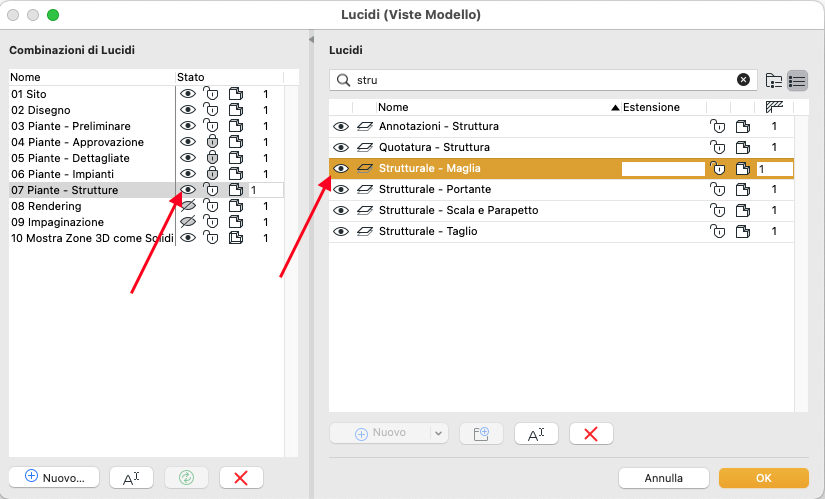

Impostare una Combinazione di Lucidi per le Sezioni ed Alzati in cui lo stato del livello della Griglia sia impostato su Mostra. Applicare questa Combinazione di Lucidi in modo coerente nelle viste.

SUGGERIMENTO: Gli elementi della griglia vengono posizionati per impostazione predefinita nel lucido Strutturale - Maglia quando si utilizza il Template di Progetto Archicad.

2. Impostazioni Sezioni/Alzati

Per attivare gli Elementi della griglia nelle Sezioni ed Alzatii:

1. Accedere a Mappa Vista > Tasto destro su Sezioni/Alzati> Impostazioni Sezioni/Alzati.

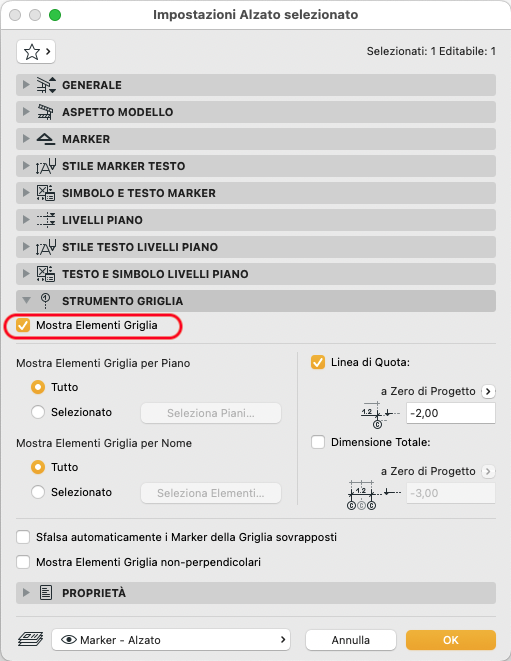

2. In Strumento Griglia > Selezionare Mostra Elementi Griglia.

3. Impostazioni Sistema Griglia - Marker Quota

Se la griglia non è ancora visibile, i Marker degli elementi della Griglia per le viste Sezioni ed Alzati potrebbero essere inattivi oppure con una quota molto spostata.

1. Selezionare dal menù Design il comando Sistema Griglia e aprire le Impostazioni Elemento Griglia.

2. Espandere la scheda Sezione/Alzato.

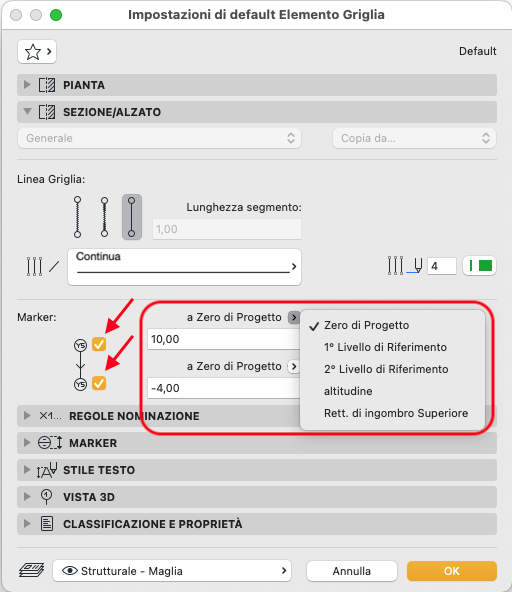

3. Attivare i Marker della Griglia da mostrare sul disegno (alto e/o basso).

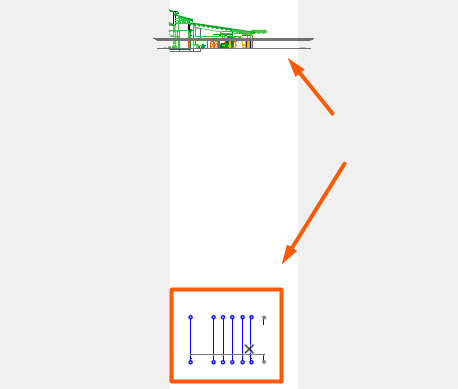

Se i Marker della Griglia continuano a non essere visibili e nelle Impostazioni di localizzazione del progetto è stata definita una Quota, gli Elementi della griglia possono essere presenti ma spostati verso l'alto o il basso. È possibile regolare queste altezze secondo Zero del progetto, Quota di progetto, Livelli di riferimento, ecc.

4. Perpendicolarità degli elementi della griglia

In Impostazioni Sezione/Alzato > Sezione Griglia è presente un'opzione che, se deselezionata, fa sì che Archicad limiti la visualizzazione dei Marker della Griglia a quelli perpendicolari al Marker Sezione/Alzato.

In caso di griglie irregolari, diversi elementi potrebbero risultare mancanti.

Una soluzione consiste nel modificare i tagli delle sezioni rendendoli perpendicolari alla maggior parte delle linee di griglia da mostrare.

OPPURE

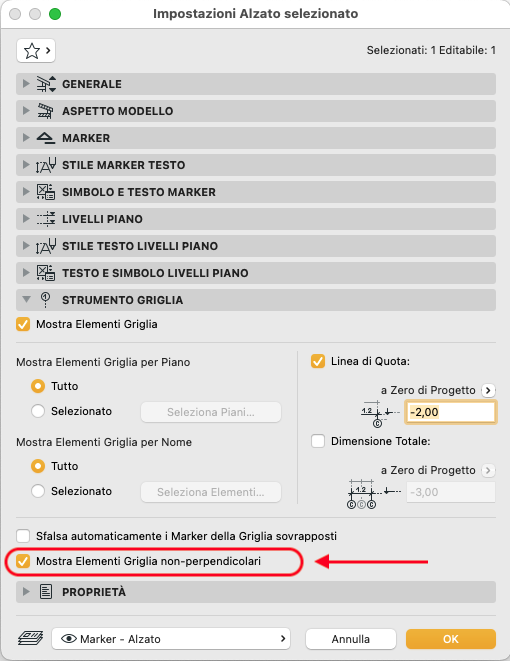

Selezionare l'opzione Mostra elementi della griglia non perpendicolari.

5. Opzioni di progettazione: Gli elementi della griglia possono appartenere a una diversa Opzione di progetto non attiva. Verificare le Opzioni di Progettazione per assicurarsi che sia attiva quella corretta.

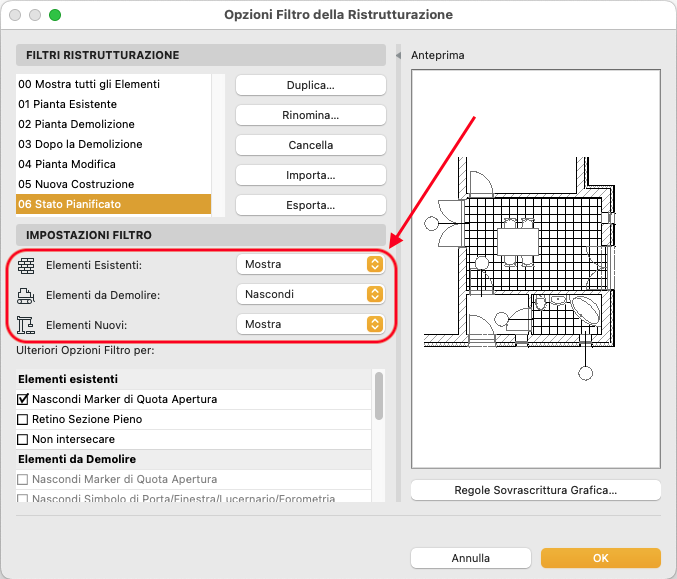

6. Filtro di Ristrutturazione: L'elemento della griglia potrebbe avere uno stato di ristrutturazione che viene nascosto dal filtro attualmente attivo. Assicurarsi che le impostazioni del Filtro di Ristrutturazione siano configurate per mostrare tutti gli elementi rilevanti.
