Descrizione del problema
Gli assi inclinati non vengono mostrati nella rappresentazione visiva degli alzati e/o sezioni.
Soluzione
1. Verificare la posizione della vista

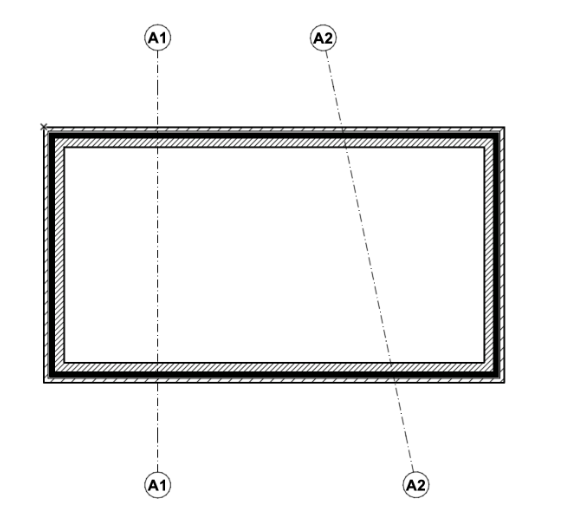

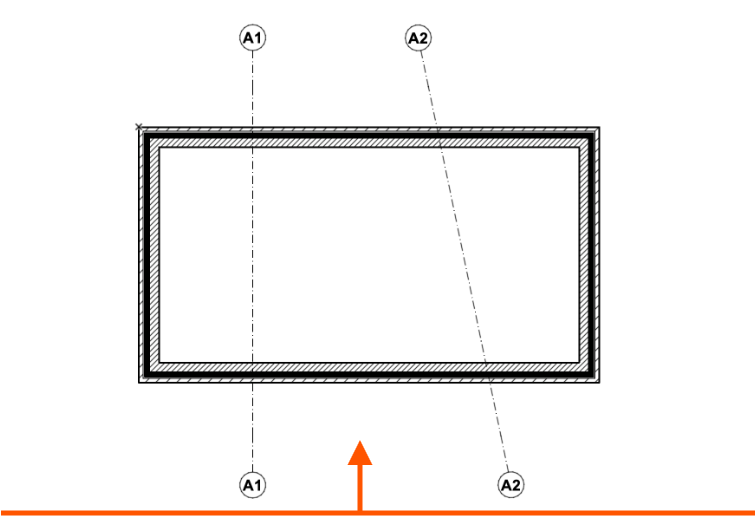

Assicurarsi che la linea della vista o il marcatore della vista intersechi gli elementi reticolari inclinati. In caso contrario, tali elementi non possono essere visualizzati nella rappresentazione della vista.
2. Controllare le impostazioni della vista o della sezione
Aprire le Impostazioni di Sezione / Alzato.

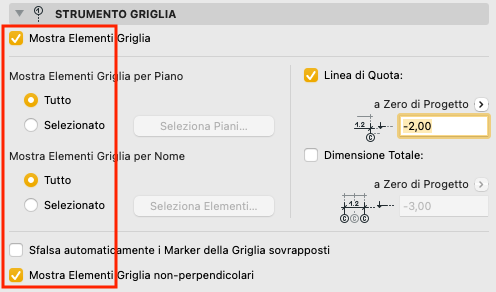

Verificare che le seguenti opzioni siano configurate correttamente:
- Mostra Elementi Griglia: Questa opzione deve essere attivata.
- Mostra Elementi Griglia per Piano: Impostare su Tutto.
- Mostra Elementi Griglia per Nome: Impostare su Tutto, se si desidera che tutti gli elementi reticolari inseriti nella planimetria appaiano nella vista.
- Mostra Elementi Griglia non-perpendicolari: Questa opzione deve essere attivata.
