Descrizione del problema

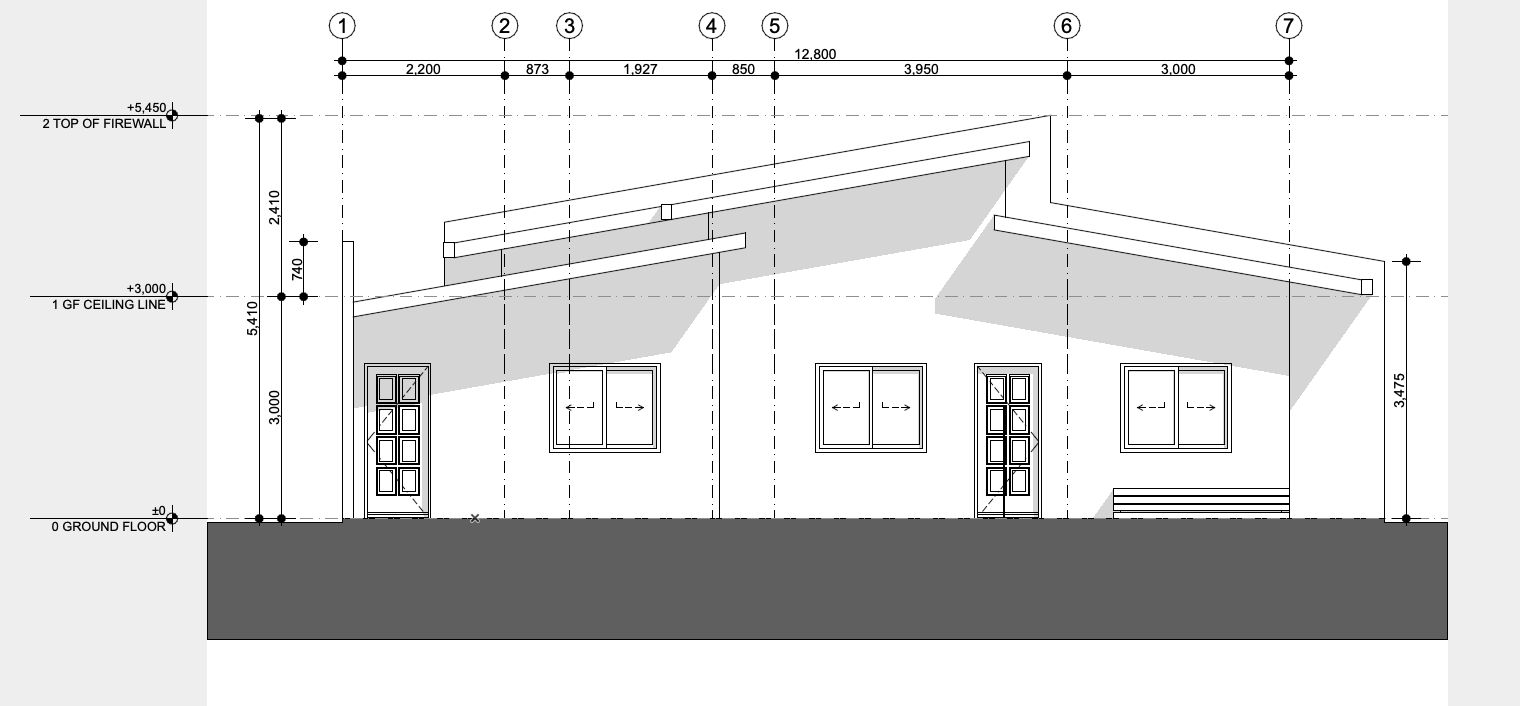

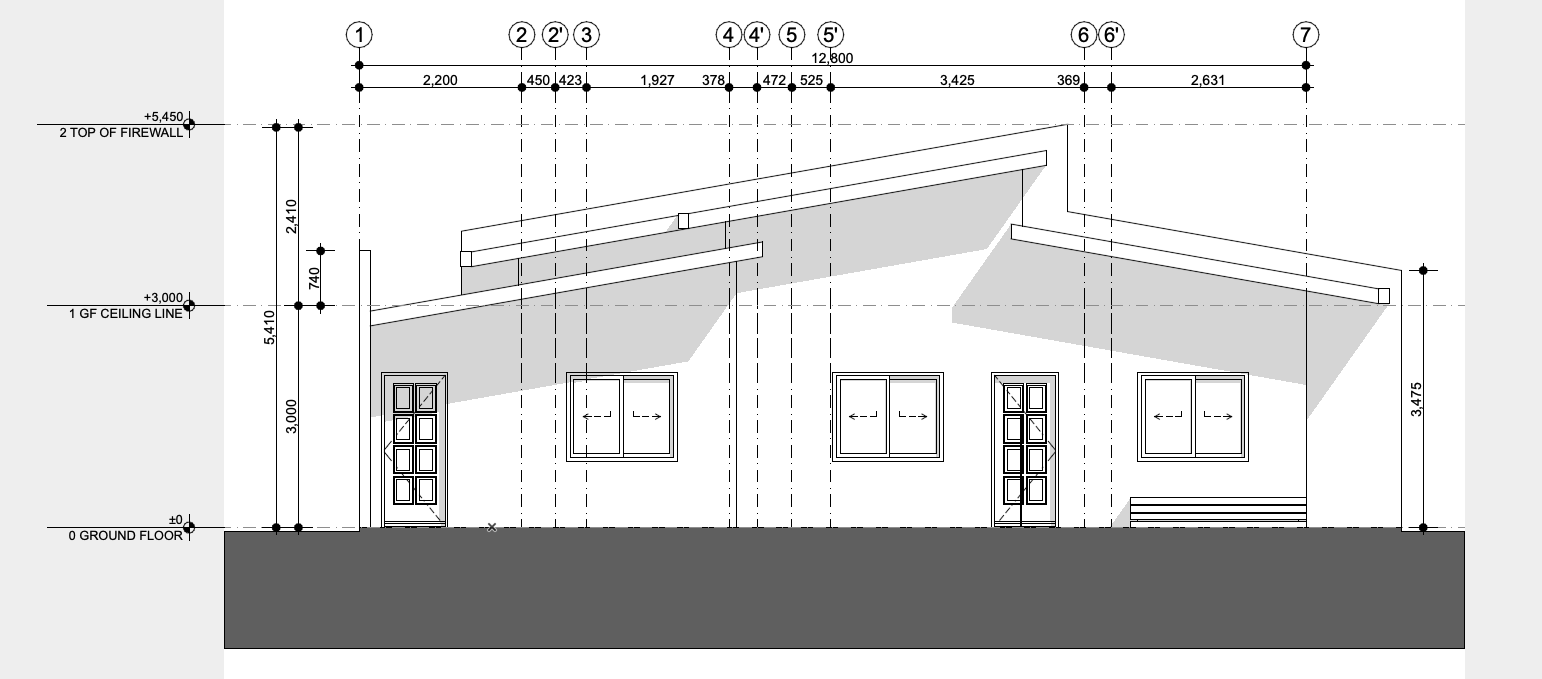

In un progetto con due sistemi di griglie, negli alzati vengono visualizzati tutti gli elementi della griglia. È necessario nascondere alcuni elementi della griglia non utili nell'attuale vista. Come è possibile mostrare solo specifici elementi della griglia nei disegni di alzato?
Soluzione
La visualizzazione di specifici elementi della griglia nei disegni di Alzato può essere gestita tramite la Impostazione Alzato.

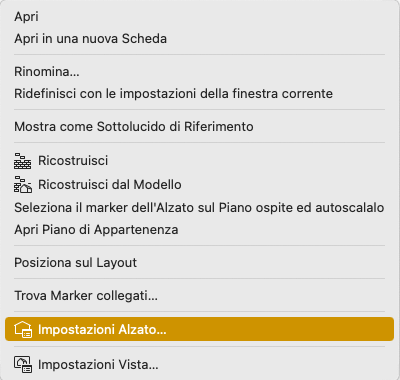

- Accedere a Mappa Progetto, selezionare il Disegno Alzato, quindi aprire le Impostazioni Alzato.

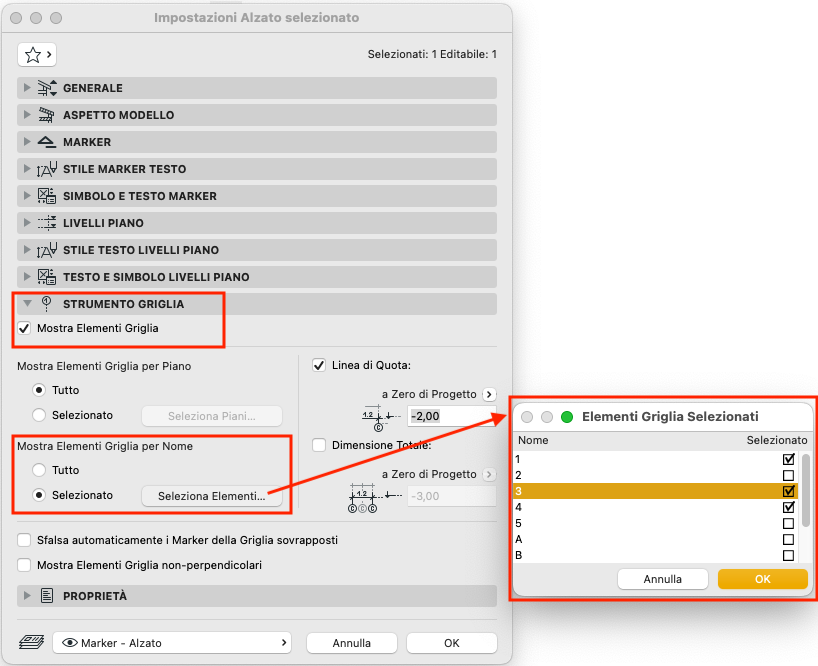

- Nelle Impostazioni Alzato, nella scheda dello strumento Griglia:
- Verificare che la casella “Mostra elementi della griglia” sia selezionata.
- In Mostra elementi della griglia per nome, scegliere “Selezionati” e selezionare gli elementi della griglia specifici da visualizzare nell'alzato. Confermare con OK.
