Descrizione del problema

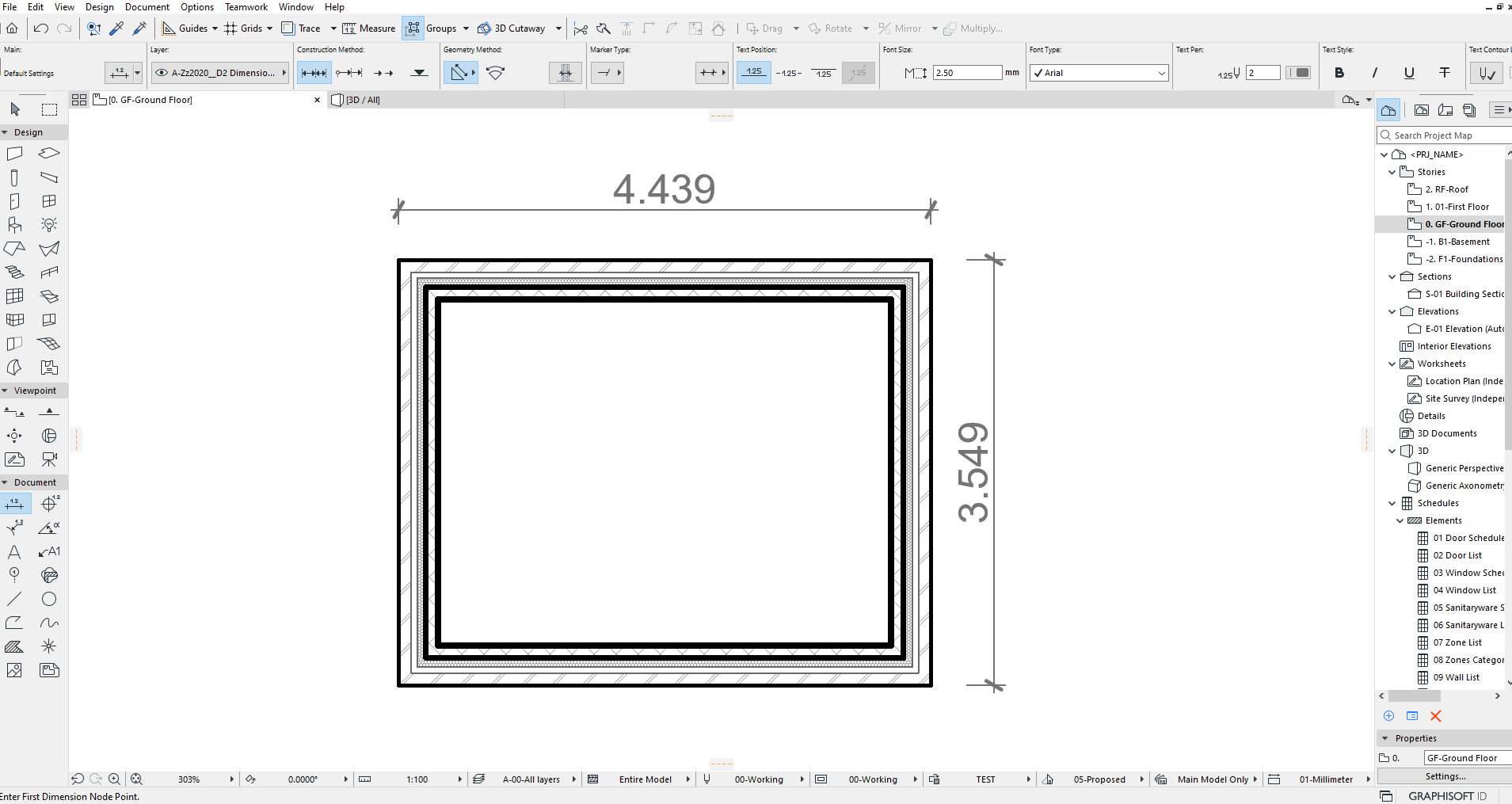

Disegni diversi richiedono che io cambi la Visualizzazione Parziale della Struttura. Dopo averlo fatto, le mie quote scompaiono.
Soluzione
Quando le quote scompaiono in Archicad dopo aver cambiato la Visualizzazione Parziale della Struttura, di solito è perché le quote sono associate ad elementi che diventano nascosti o i loro punti di riferimento non sono più visibili nella modalità di visualizzazione scelta. Ecco come risolvere o gestire questo problema:
Comprendere il problema
La Visualizzazione Parziale della Struttura influisce su come vengono mostrati gli elementi dell'edificio (muri, solai, ecc.):
- Intero Modello: Visualizza tutti i componenti, inclusi nucleo, finiture e strati aggiuntivi.

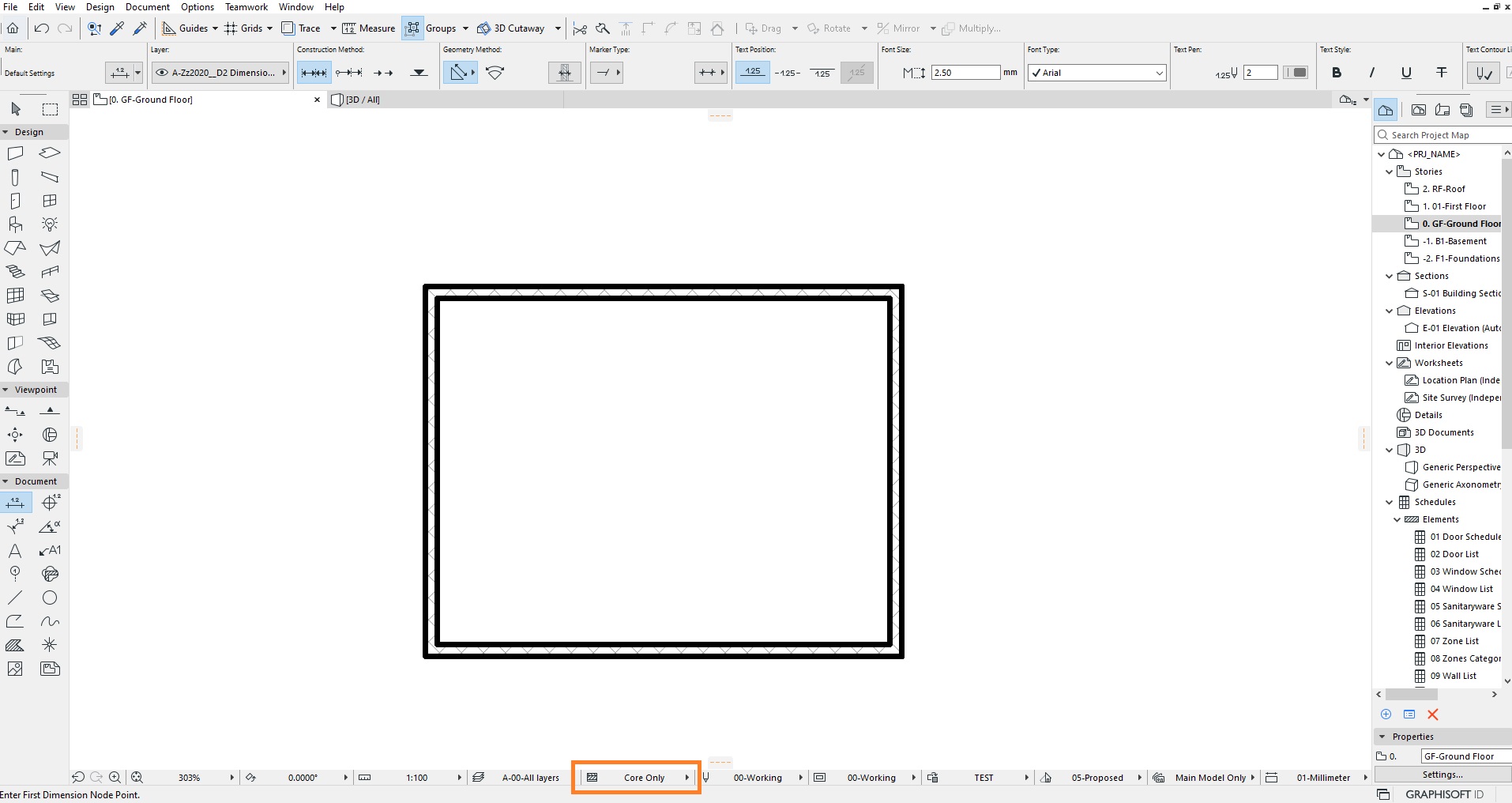

- Solo Struttura: Mostra solo il nucleo strutturale degli elementi.
- Senza Finiture: Visualizza nucleo e altri elementi strutturali ma nasconde le finiture.
Se i punti delle quote sono agganciati ad elementi nelle finiture o negli strati nascosti dall'impostazione corrente, le quote non appariranno più.
1. Regolare i riferimenti delle quote
- Assicurarsi che le quote siano collegate a punti che rimangono visibili in tutte le modalità di Visualizzazione Parziale della Struttura:
- Agganciare le quote ai bordi del nucleo o agli elementi strutturali.
- Evitare di agganciare a finiture o strati che potrebbero essere nascosti in modalità specifiche.
2. Usare l'impostazione corretta della Visualizzazione Parziale della Struttura
- Determinare quale Visualizzazione Parziale della Struttura è più appropriata per il proprio lavoro.
- Per cambiarla, andare su Documento > Visualizzazione Parziale della Struttura e selezionare la modalità che garantisce che le quote rimangano visibili.
SUGGERIMENTI:
- Quando si quotano, verificare sempre la modalità di Visualizzazione Parziale della Struttura in cui si sta lavorando per assicurarsi che i riferimenti rimangano coerenti.
- Salvare le Visualizzazioni con impostazioni specifiche, inclusa la Visualizzazione Parziale della Struttura, per evitare di perdere il lavoro di quotatura.
