Az Archicad 30-tól a Tervinformációk funkcióval még egyszerűbben rendszerezheti és kezelheti egy helyen a terv adatait, majd különböző munkafolyamatokban is felhasználhatja őket. Saját csoportokat és mezőket hozhat létre, és igényei szerint rendezheti el őket. Az itt megadott adatokat automatikus szövegekhez, tervfájlok közötti adatátvitelhez, IFC-exporthoz és BIMx-ben is használhatja.
Az alábbi négy gyakorlati példa bemutatja, hogyan használhatja a Tervinformációk funkciót az Archicad 30 különböző munkafolyamataiban.
1. Rendszerezze egy helyen a terv adatait, és használja őket automatikus szövegként
Fájl > Infó > Tervinformációk...
A tervhez kapcsolódó adatokat – például a belső tervszámot, a tervezési fázist, a jóváhagyás állapotát vagy más egyedi információkat – saját csoportokba és mezőkbe rendezheti.

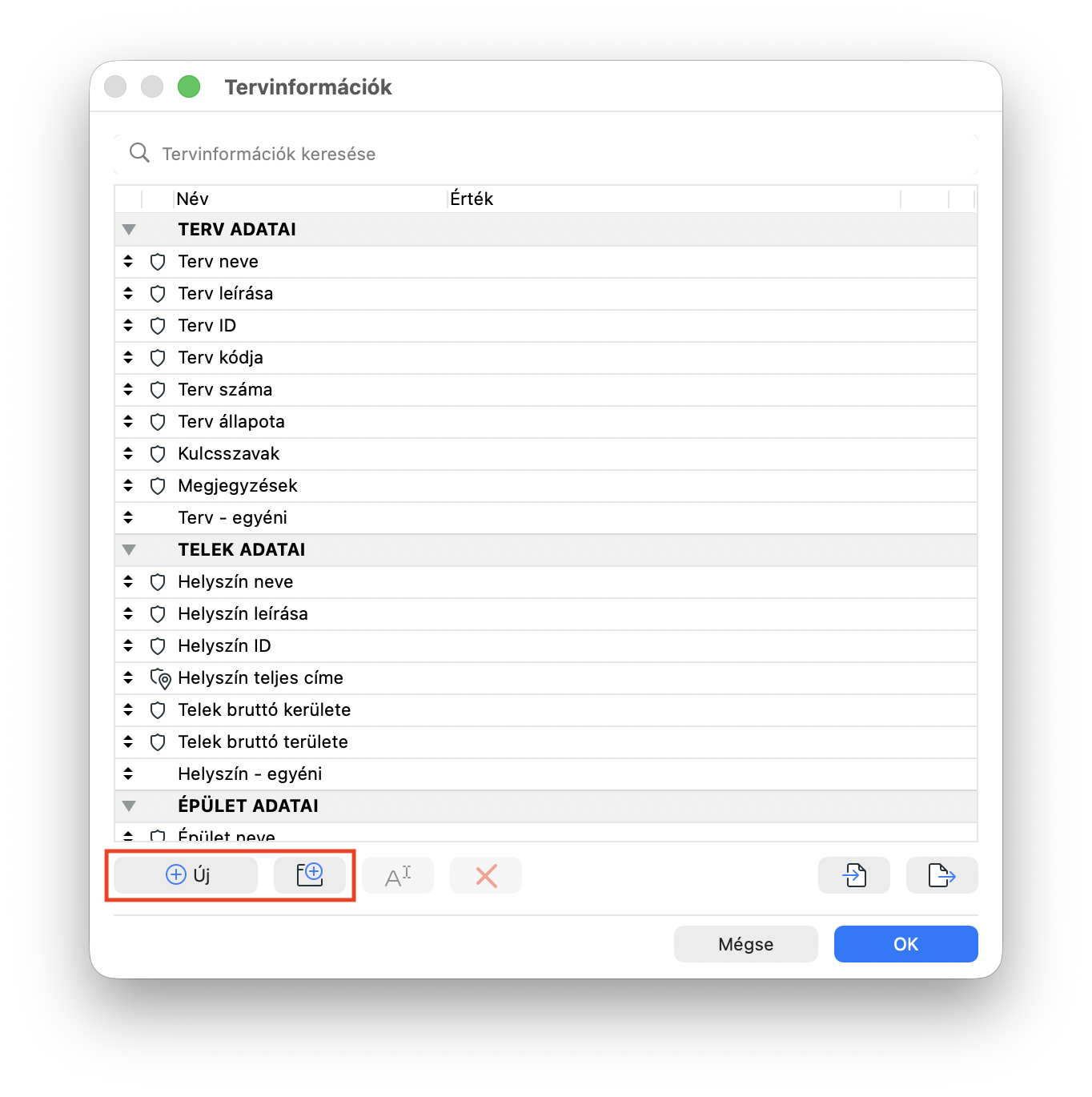

- Hozzon létre csoportokat és mezőket a Tervinformációk ablakban az Új mező, illetve az Új csoport gombbal.
- Rendezze a mezőket a terv felépítésének megfelelően, vagy helyezze át őket más csoportokba.
- Adja meg és tartsa naprakészen az értékeket egy helyen, a Tervinformációk ablakban.
- Ezután használja a megadott adatokat automatikus szövegként, például a tervlapok fejlécében vagy más részein.
Fontos tudnivalók:
- Az egyedi csoportok és mezők az automatikus szövegek kiválasztásakor is elérhetők. Így a terv egyedi adatait egy helyen kezelheti, és a terv több pontján is felhasználhatja, például a részletrajzokon ismétlődő szerkezeti megnevezésekhez.
- Az előre megadott mezők nem törölhetők.
2. Vigye át a tervinformációkat más fájlokba
Fájl > Infó > Tervinformációk...
A Tervinformációk adatait XML-formátumban átviheti egyik Archicad-tervfájlból a másikba. Ez például akkor hasznos, ha egy terv több részmodelljében ugyanazt az adatstruktúrát és ugyanazokat az alapvető adatokat szeretné használni.
- Először hozza létre a szükséges csoportokat és mezőket a kiinduló fájlban, majd adja meg az értékeket.

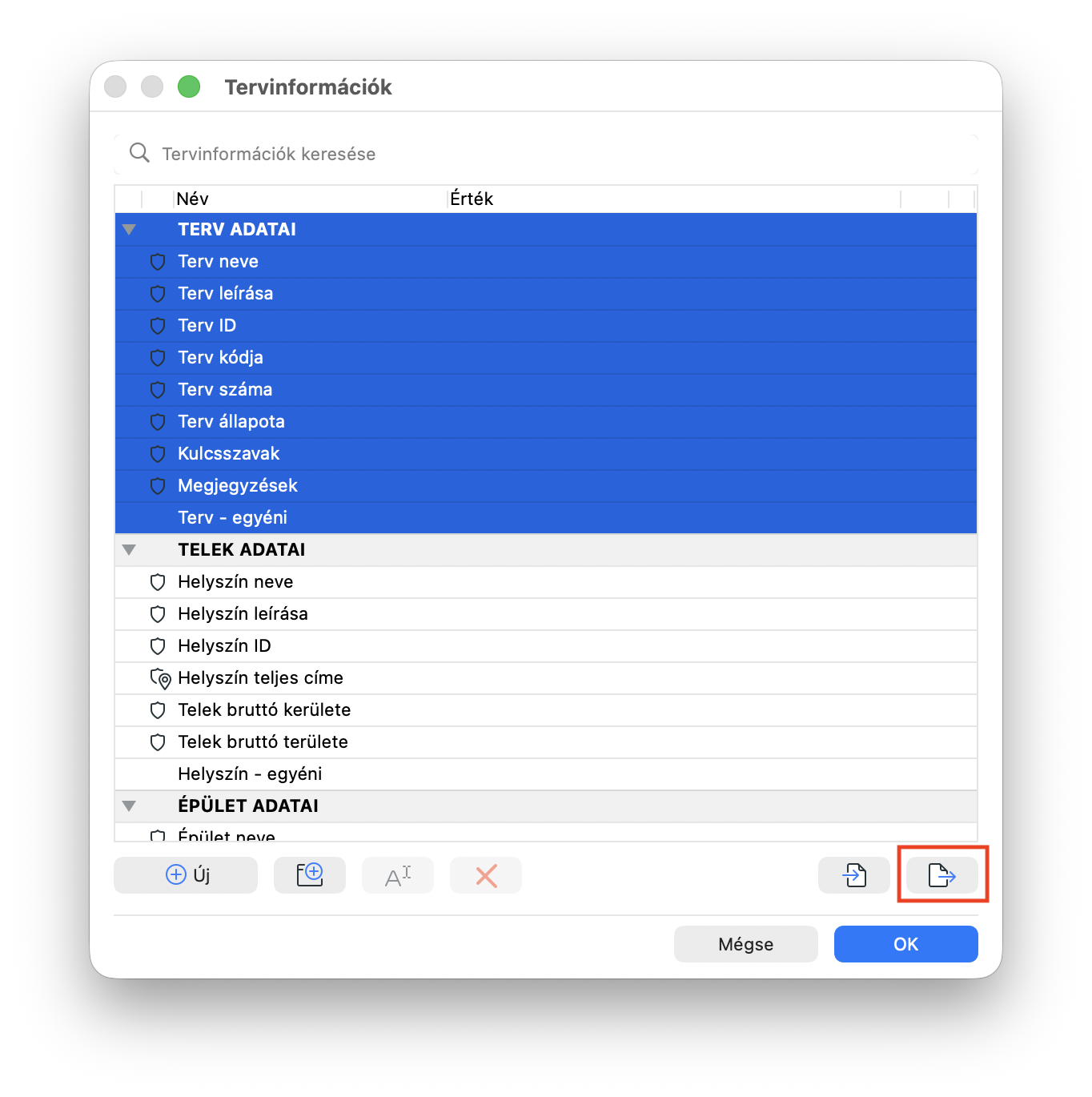

- Jelölje ki az átvinni kívánt adatokat a Tervinformációk ablakban, majd az Exportálás gombbal mentse őket XML-fájlként:

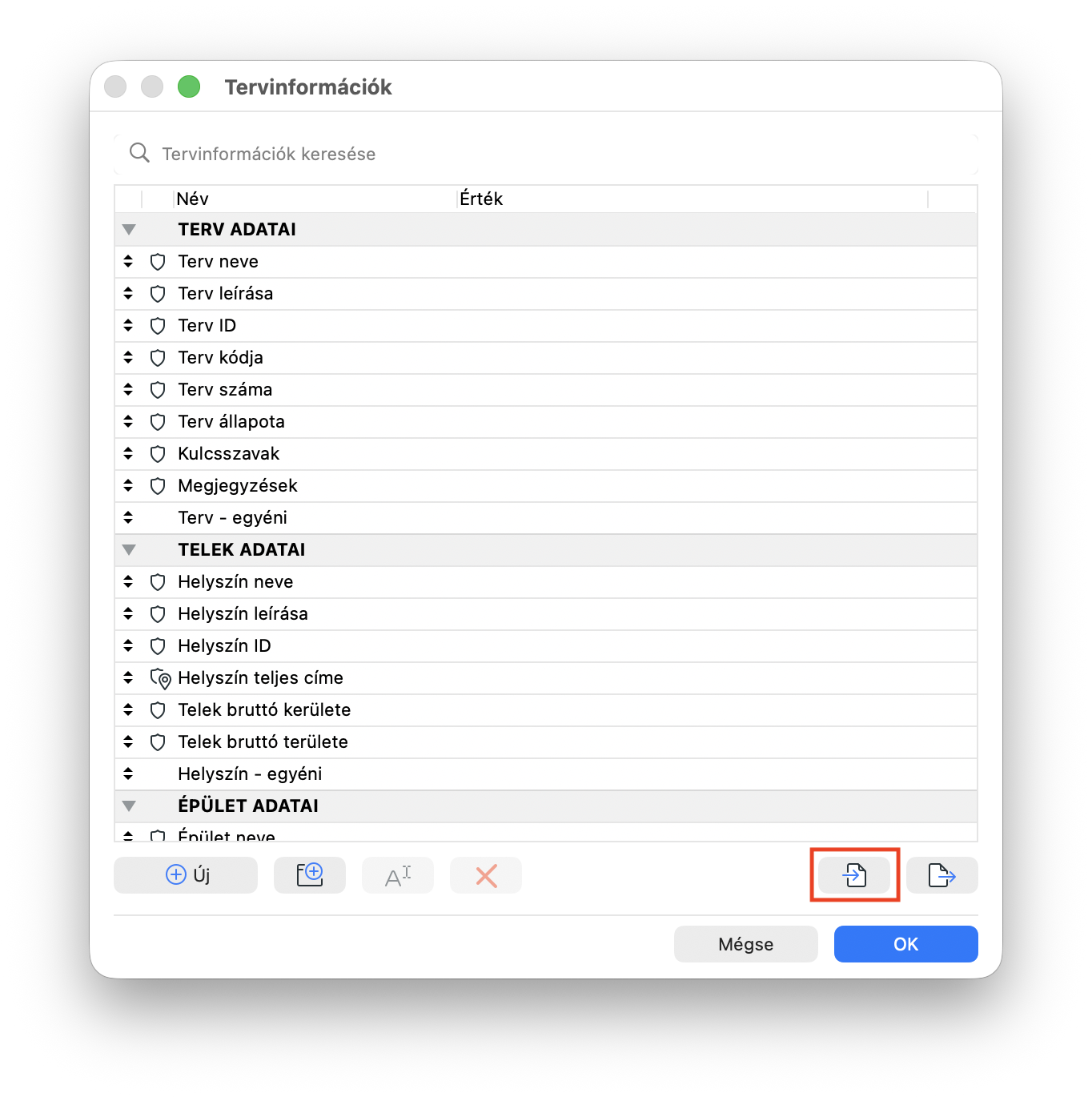

- Nyissa meg a célfájlt, majd a Tervinformációk ablakban az Importálás gombbal töltse be az XML-fájlt:
- Ezután módosítsa az adott fájlban azokat az értékeket, amelyeknek el kell térniük a többi fájlban szereplő adatoktól.
Így több, egymáshoz tartozó Archicad fájlban is egységesen rendszerezheti a tervinformációkat.
3. Használja a tervinformációkat az IFC-exporthoz
Az Archicad 30-tól a Tervinformációk bejegyzéseit forrásként is használhatja az IFC export Tulajdonságmegfeleltetés beállításaiban. Ez például akkor hasznos, ha az egy helyen kezelt tervszámot, telekmegnevezést vagy épületadatot egy adott IFC-tulajdonságként szeretné exportálni.
- Először hozza létre a szükséges adatmezőt a Fájl > Infó > Tervinformációk... menüpontban, vagy adjon meg értéket egy meglévő mezőben.
- A használt IFC-fordítóban nyissa meg a Tulajdonságmegfeleltetés beállításait.

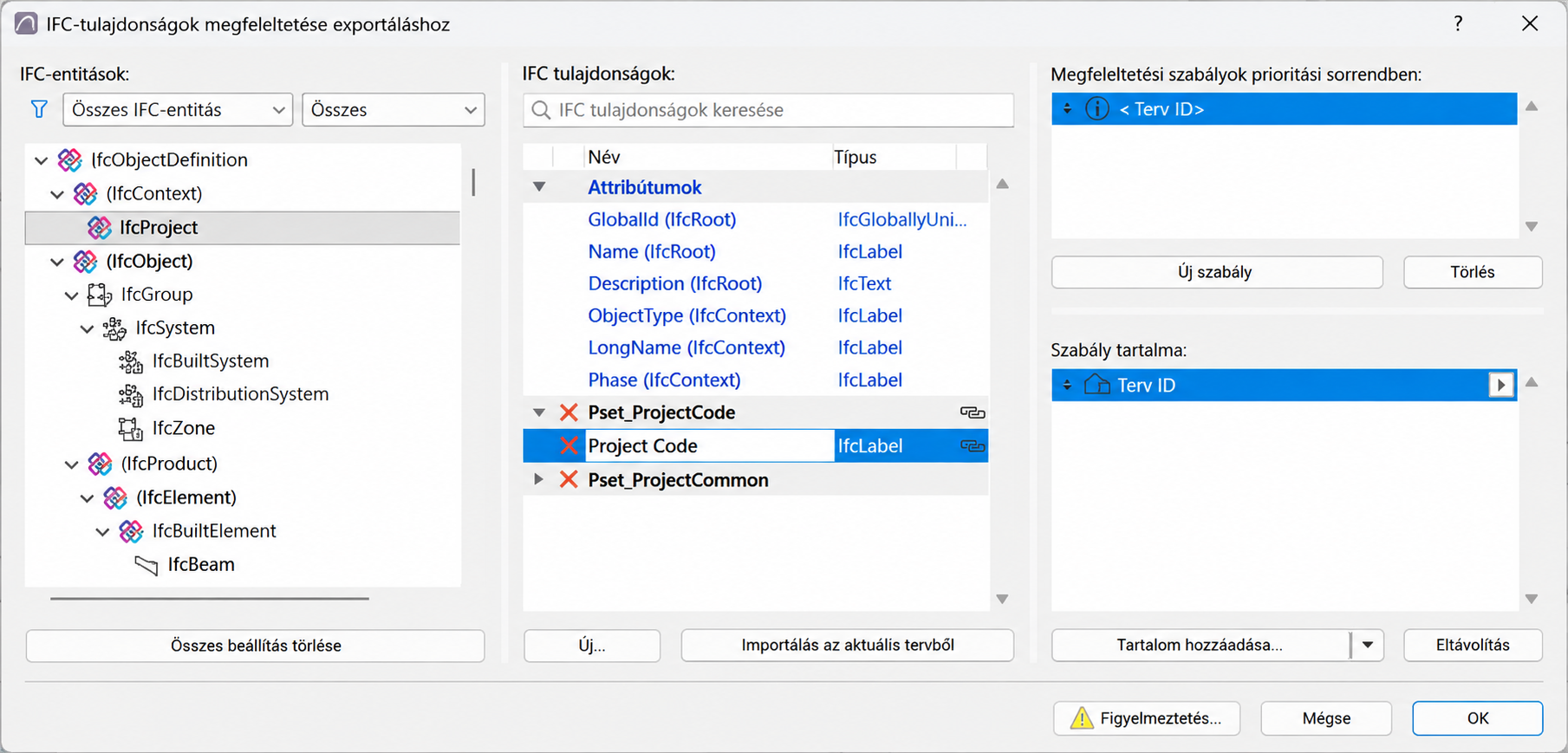

- Hozzon létre megfeleltetési szabályt a kívánt IFC-tulajdonsághoz.
- A szabály tartalmaként válassza ki a Tervinformációk megfelelő bejegyzését, például a Terv ID mezőt.
- Exportálja az IFC-fájlt, majd ellenőrizze az átadott adatokat.
A tervinformációkat többek között a Terv (IfcProject), a Telek (IfcSite) és az Épület (IfcBuilding) szintjéhez rendelheti hozzá. Más IFC-típusoknál is használhatja őket, ha az adott típushoz elérhető tulajdonságmegfeleltetés.
Megjegyzés:
Nyissa meg az exportált IFC-fájlt egy IFC megjelenítőben, és ellenőrizze, hogy a tervinformációk a megfelelő tulajdonságokhoz kerültek-e, és helyesen jelennek-e meg.
További információt a Graphisoft Súgó Tulajdonságmegfeleltetés IFC exportáláshoz szóló oldalán talál.
4. Válassza ki, mely tervinformációkat szeretné átadni a BIMx-nek
BIMx Hipermodell publikálásakor megadhatja, hogy a Tervinformációk mely bejegyzései kerüljenek át a BIMx-be. Így például elkülönítheti a belső használatra szánt adatokat az építtetőnek vagy a projekt résztvevőinek szánt információktól.

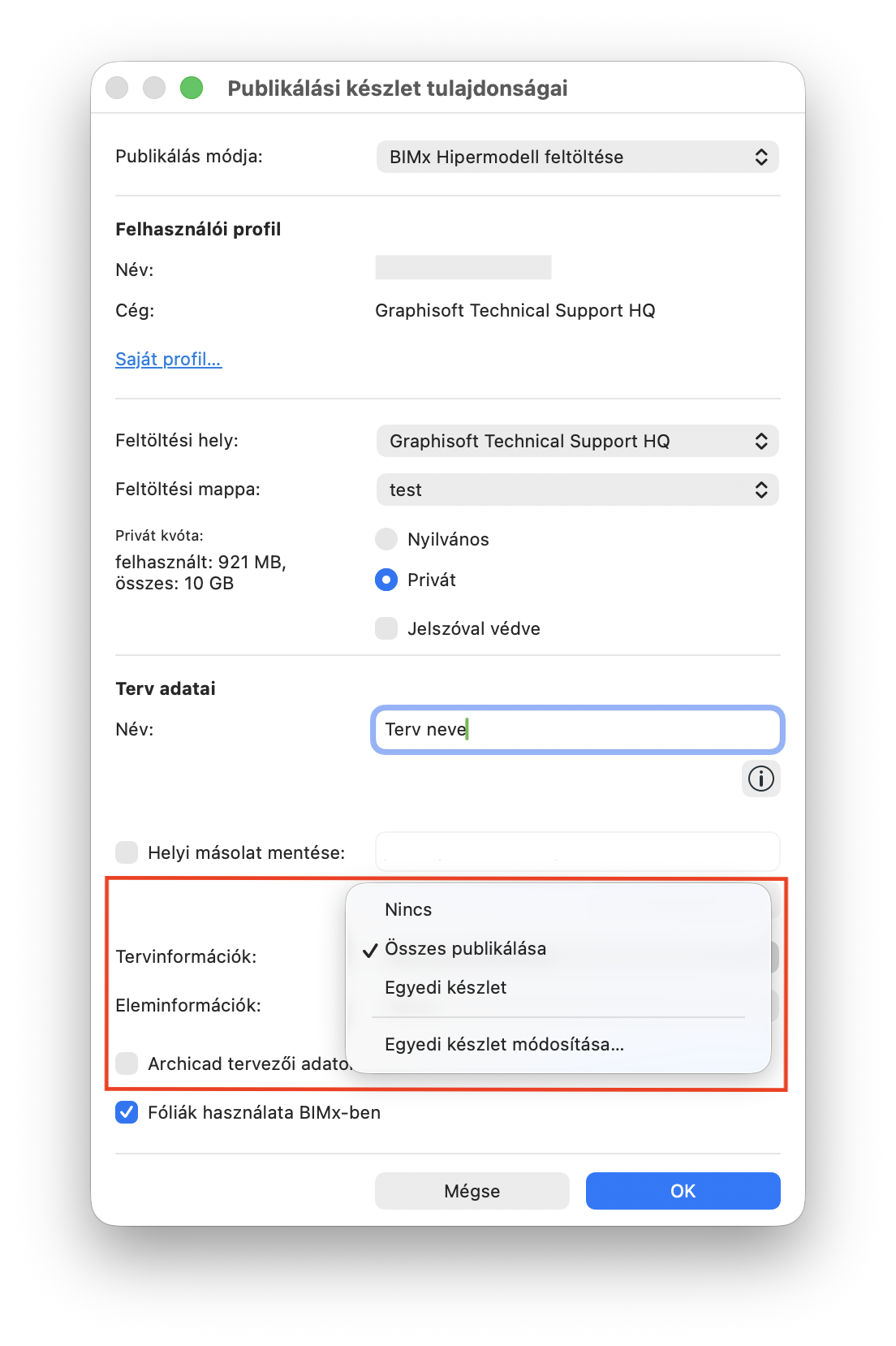

A Publikálási készlet tulajdonságaiban, a Tervinformációk résznél az alábbi lehetőségek közül választhat:
- Nincs
- Összes publikálása
- Egyéni készlet

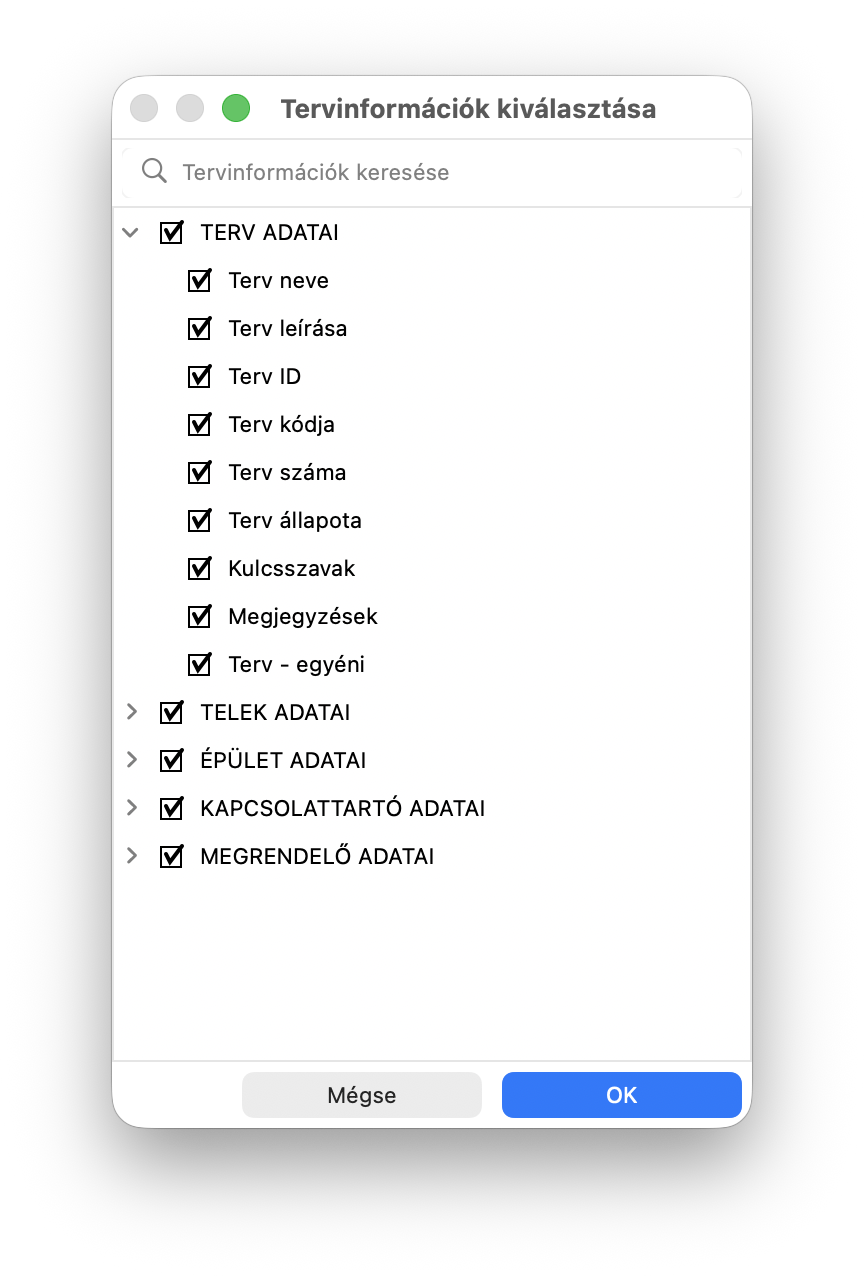

Ha az Egyéni készlet lehetőséget választja, az Egyéni készlet módosítása... paranccsal adhatja meg, mely csoportok és mezők kerüljenek át a BIMx-be. A Tervinformációk kiválasztása mezővel gyorsabban megtalálhatja a kívánt bejegyzéseket a listában.
Megjegyzés:
Az Archicad 29-ben és a korábbi verziókban alapértelmezés szerint minden tervinformáció átkerült a BIMx-be. Az Archicad 30-tól már kiválaszthatja, mely adatokat szeretné átadni.
További információt a Graphisoft Súgó Tervinformációkról szóló oldalán talál.
