A probléma leírása
Az alaprajzon a háló eszközzel elhelyezett hálóelemek a metszeten vagy a homlokzaton egyáltalán nem vagy csak részben látszanak.
Hibakeresés
1. Látható-e a fólia?
Dokumentáció > Fóliák > Fóliák (modellnézetek)...
Ellenőrizze, hogy látható-e az a fólia, amelyre a hálóelemek kerültek.
2. Átépítési szűrő
Dokumentáció > Átépítés > Átépítési szűrő beállításai...
Ellenőrizze, hogy a hálóelemekhez rendelt átépítési állapot látható-e a metszetben/homlokzatban az aktív átépítési szűrővel.
3. Látható-e a tervopció?
Dokumentáció > Tervopciók > Tervopció-kezelő
Ellenőrizze, hogy az a tervopció, amelyen a hálóelemek találhatók, látható-e az aktív tervopció-kombinációban.
4. Hálóelem beállításának ellenőrzése

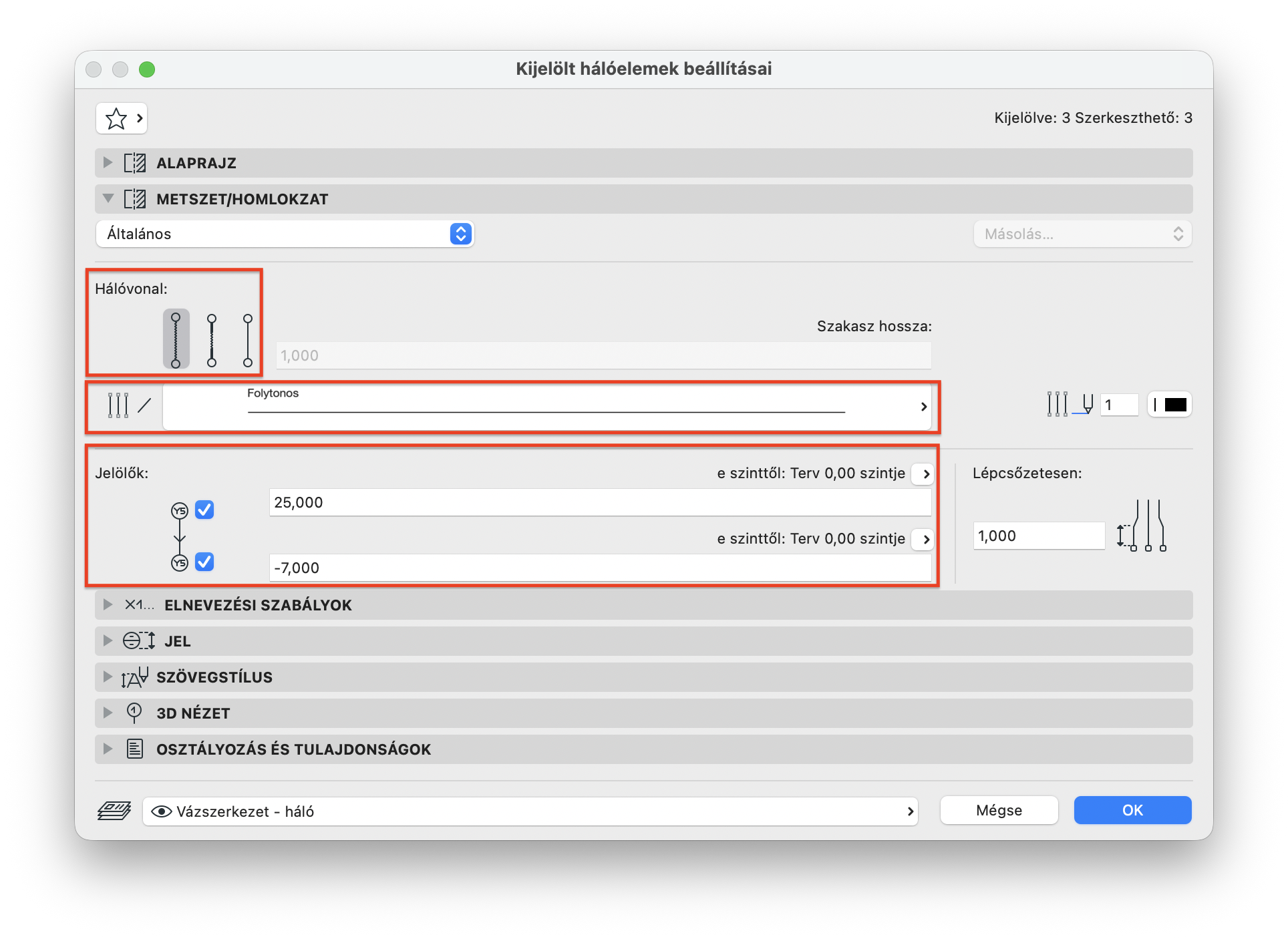

Hálóelem beállításai Metszet/Homlokzat
- Ellenőrizze, milyen megjelenítés van beállítva a hálóvonalnál (Rejtett, Szaggatott vagy Teljes).
- Ellenőrizze, milyen vonaltípus van beállítva a hálóelemhez.
- Ellenőrizze, hogy be vannak-e kapcsolva a jelölők a hálóvonal végein.
- Ellenőrizze a jelölők magasság szintjét és a referencia szintet a Háló eszköz metszet/homlokzat paneljén.
5. Nézze át a metszet vagy homlokzat beállításait
Metszet beállításai – Háló eszköz panel

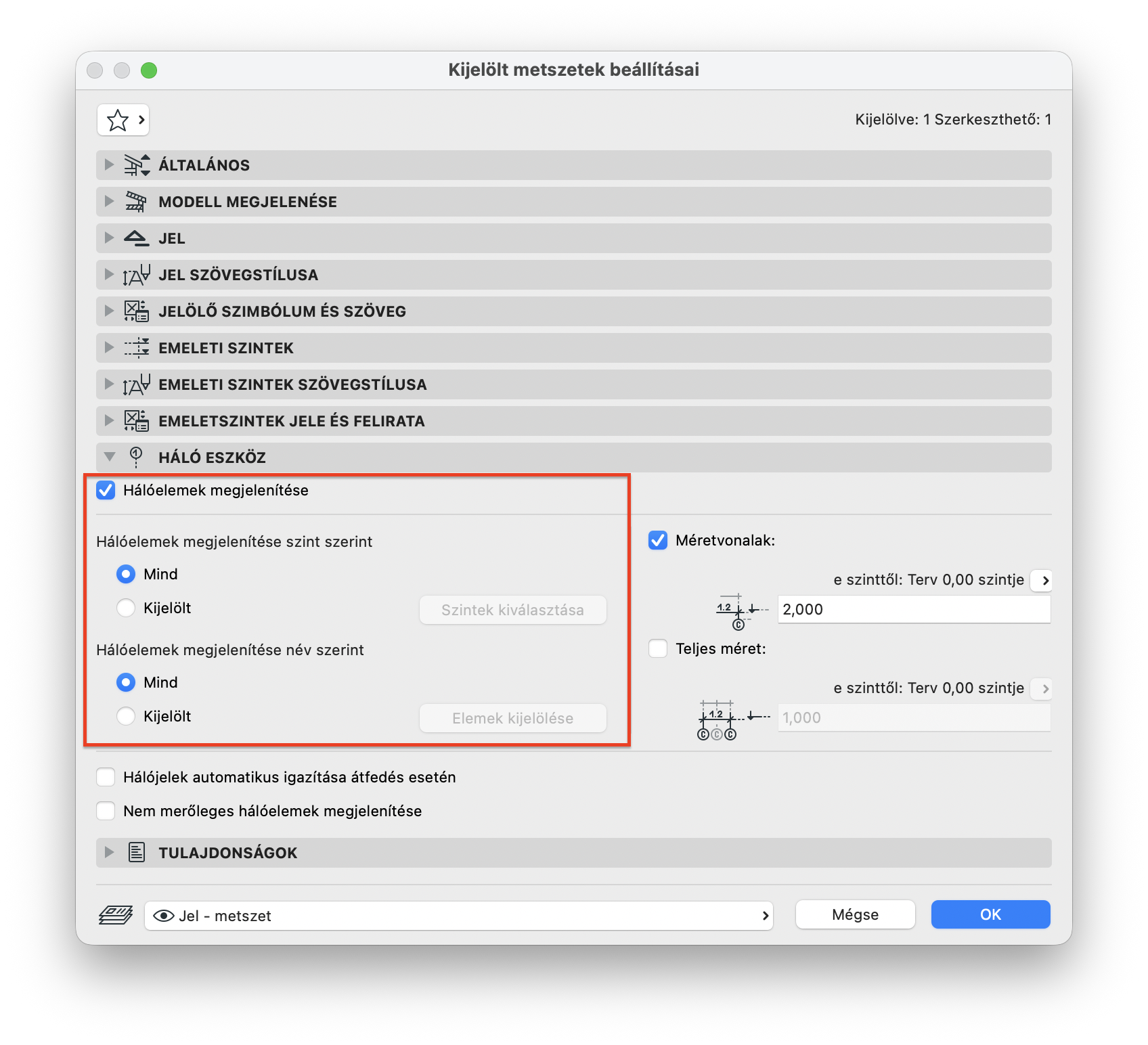

- Kapcsolja be a Hálóelemek megjelenítése jelölőnégyzetet.
- A Hálóelemek megjelenítése szint szerint értéke legyen Mind.
- A Hálóelemek megjelenítése név szerint értéke legyen Mind.
Megjegyzés:
Ha a raszterháló vonalai nem merőlegesek a metszet- vagy homlokzatvonalra, a helyes megjelenítéshez két további feltételnek is teljesülnie kell:

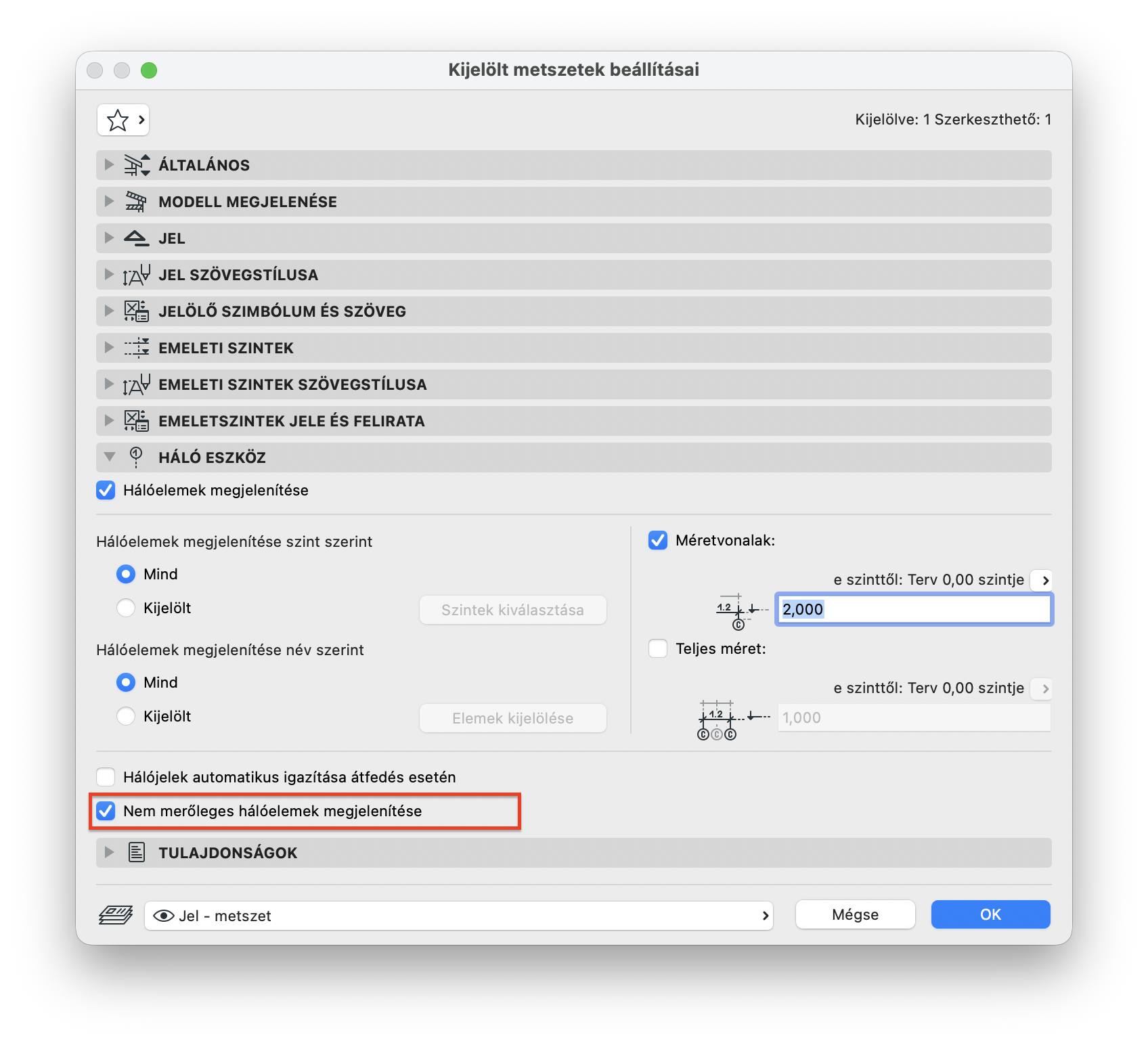

- A Nem merőleges hálóelemek megjelenítése beállítás legyen bekapcsolva.
- A raszterháló vonalait az alaprajzon hosszabbítsa meg annyira, hogy elérjék a metszet- vagy homlokzatvonalat.
