Description
L'affichage partiel des structures sur Archicad ne permet pas de masquer uniquement la structure. Pour faire un export sans la structure, une méthode de contournement est proposée.
Cette méthode consiste à mettre la maquette 3D en tant que module dans un fichier vierge. Ajouter un IFC de la structure et faire une opération éléments solides pour enlever la partie structurelle.
Solution
Préparer le fichier de base
- Faire une vue 3D avec l'affichage partiel des structures en Âme uniquement.
- Faire un export IFC de cette vue.
Préparer le fichier d'export
- Créer un nouveau fichier Archicad, qui sera utilisé exclusivement comme fichier d'export IFC sans structure. Dupliquer le projet en faisant Enregistrer sous, cela afin que les attributs soient identiques, puis vider le fichier.
- Préparer le traducteur d'export en dupliquant le traducteur 04 - Géométrie exacte (IFC4) avant modification.

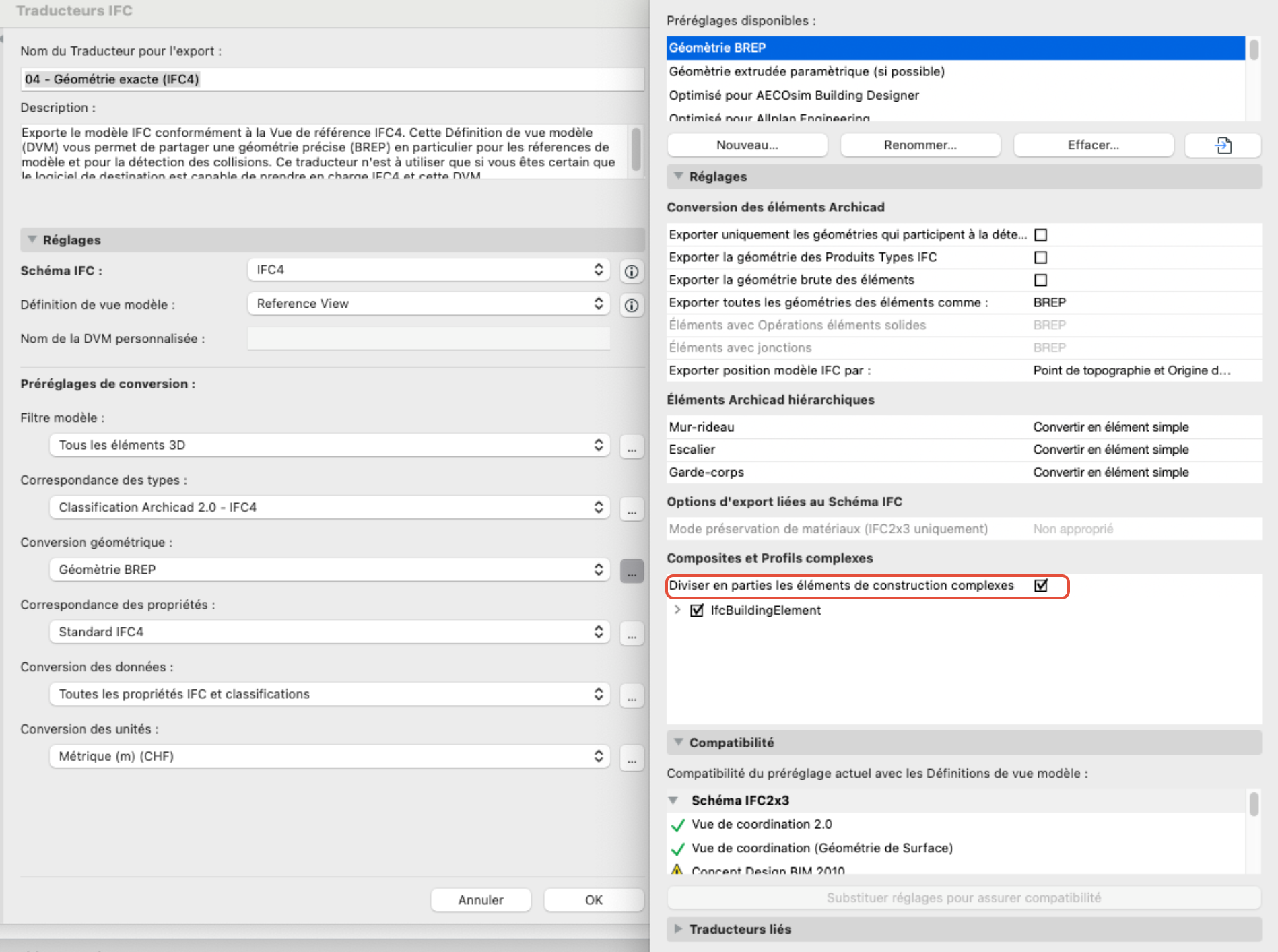

Ensuite, ajouter Diviser en parties les éléments de construction complexes (via Traducteur IFC / Conversion géométrique) : - Dans ce nouveau fichier, placer le PLN du fichier de base en tant que module : Placer un module lié.
- Placer aussi l'export IFC de la structure en tant que module.

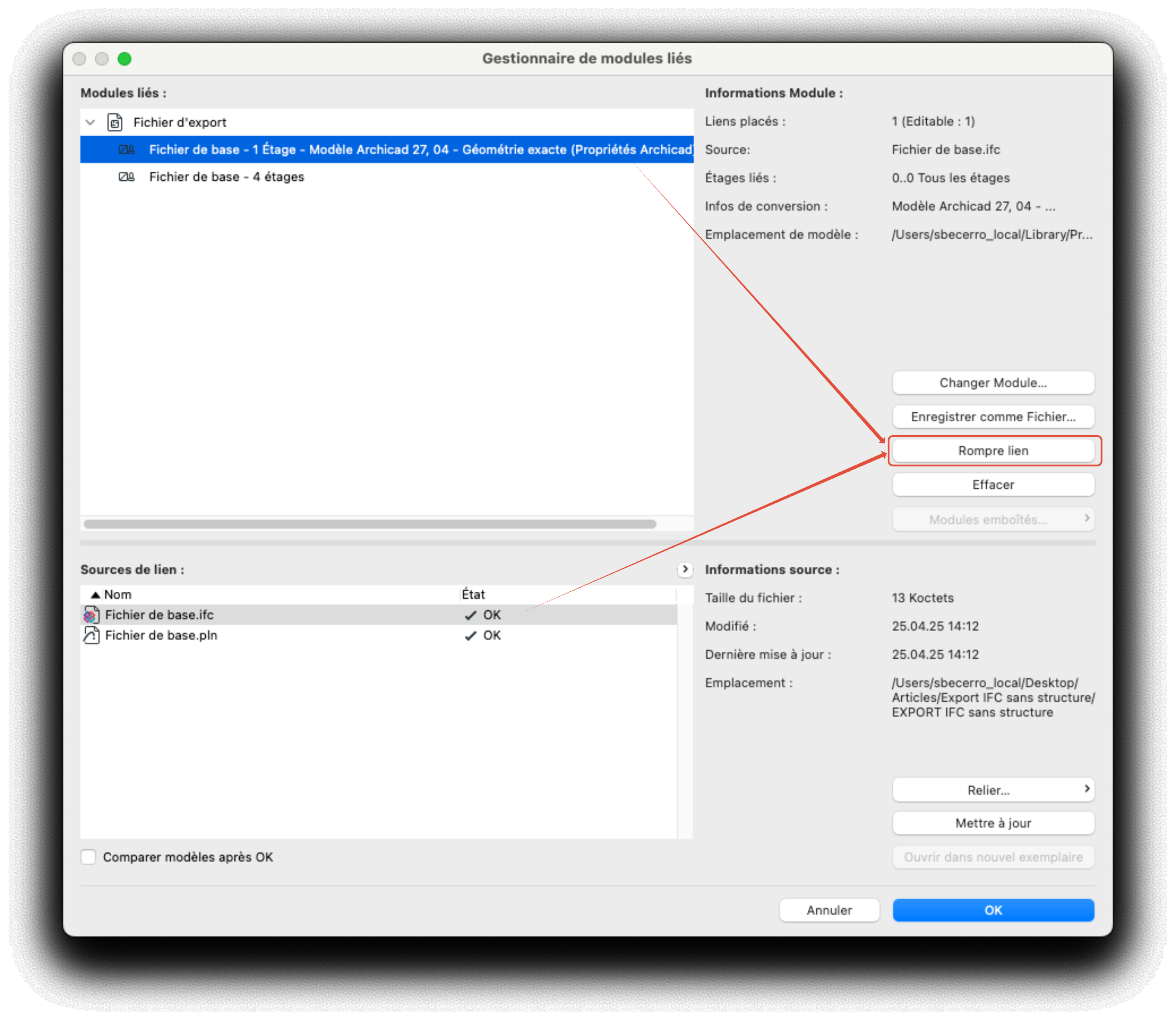

- Rompre le lien de l'export IFC depuis le gestionnaire de modules.

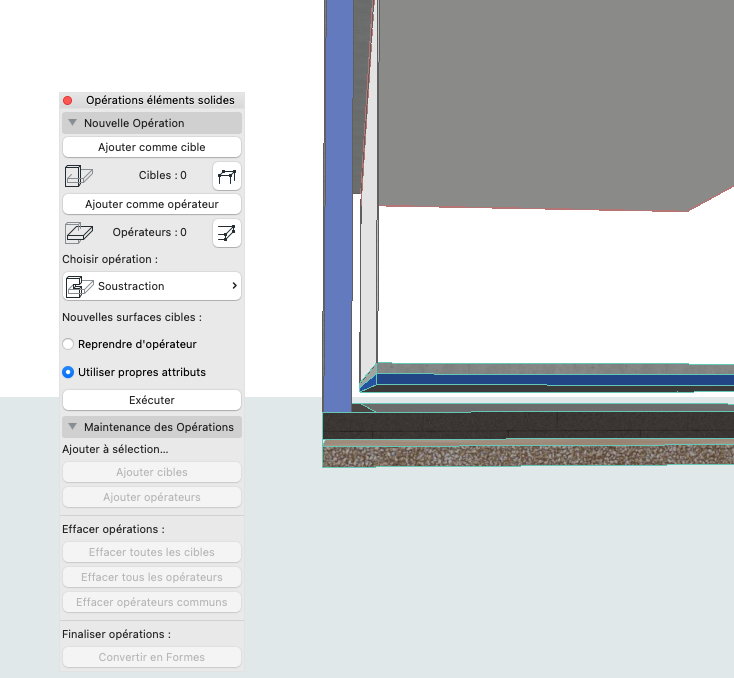

- Faire une opération élément solide pour venir "creuser" la partie structurelle :
- La maquette est prête pour faire un export IFC sans structure avec le traducteur 04 - Géométrie exacte (IFC4) modifié précédemment.
