Description
Lors de l'ouverture d'un fichier DXF en tant qu'objet 3D, le fichier n'apparaît pas dans l'outil Objet ni dans la Bibliothèque emboîtée. La géométrie DXF doit être disponible en tant qu'objet plaçable, mais placer le Dessin ou Fusionner n'ajoutent que des éléments 2D au projet.
Solution
Un fichier DXF doit être importé en tant qu'élément de bibliothèque pour être utilisé comme objet. Pour créer un objet 3D à partir de la géométrie DXF, utiliser la fonction Ouvrir un objet du menu Bibliothèques et objets.
Importer un DXF en tant qu'objet
- Accéder à Fichier / Bibliothèques et objets / Ouvrir Objet…

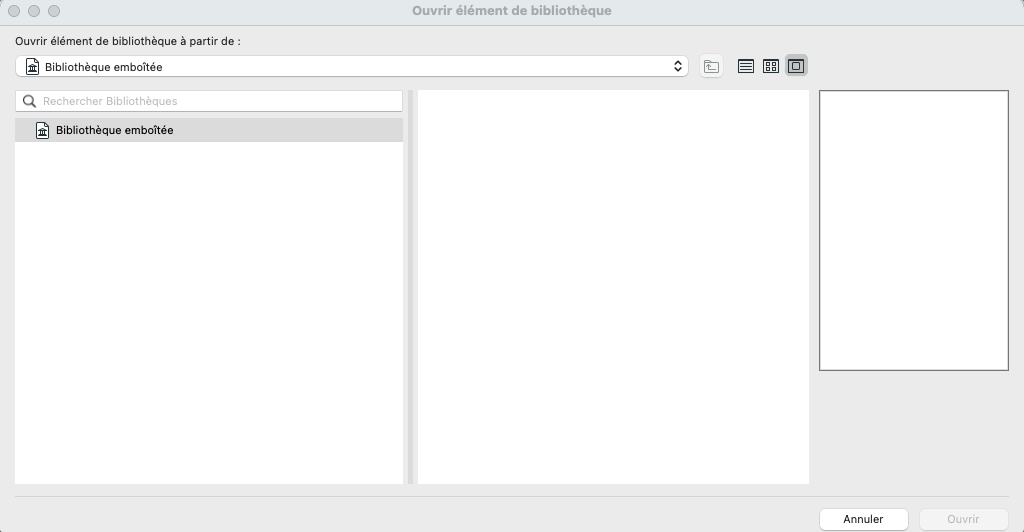

Cliquer sur le menu déroulant Ouvrir élément de bibliothèque à partir de : et choisir Parcourir pour fichier.
- Dans la boîte de dialogue, définir le type de fichier sur DXF et sélectionner le fichier DXF.
- Cliquer sur Ouvrir. La fenêtre de l'Éditeur d'objets GDL apparaît.

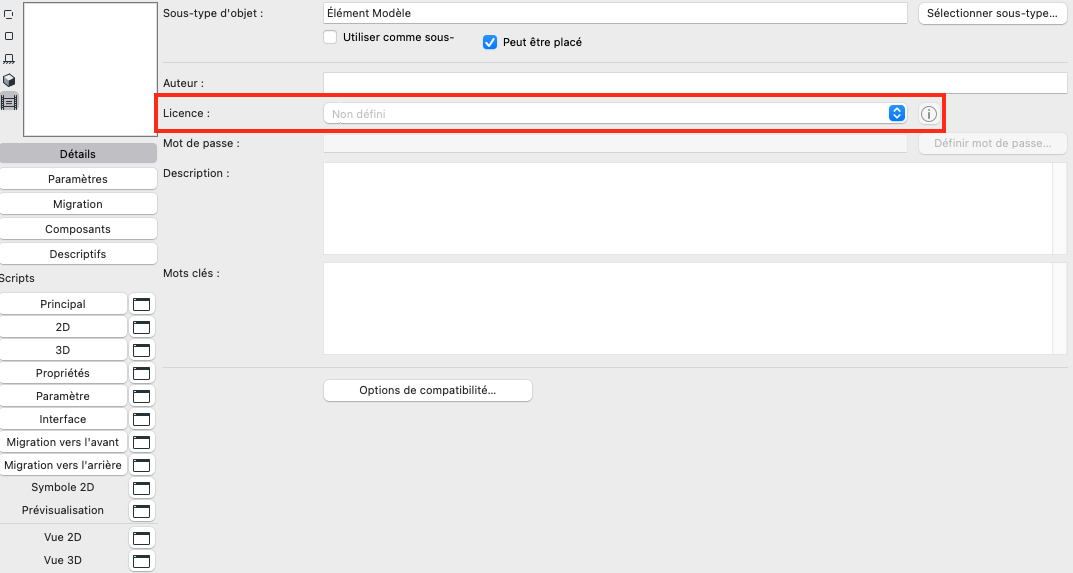

Vérifier les réglages de l'objet si nécessaire, attribuer une licence à partir du menu déroulant. Les paramètres peuvent être ajustés et la géométrie importée peut être prévisualisée.
- Cliquer sur Fichier / Enregistrer pour stocker l'objet. Enregistrer dans la Bibliothèque emboîtée ou dans un dossier de bibliothèque lié.
- Fermer l'Éditeur d'objets GDL.
Le fichier DXF importé est désormais disponible en tant qu'objet. Utiliser l'outil Objet pour le placer dans le projet.
Méthode alternative :

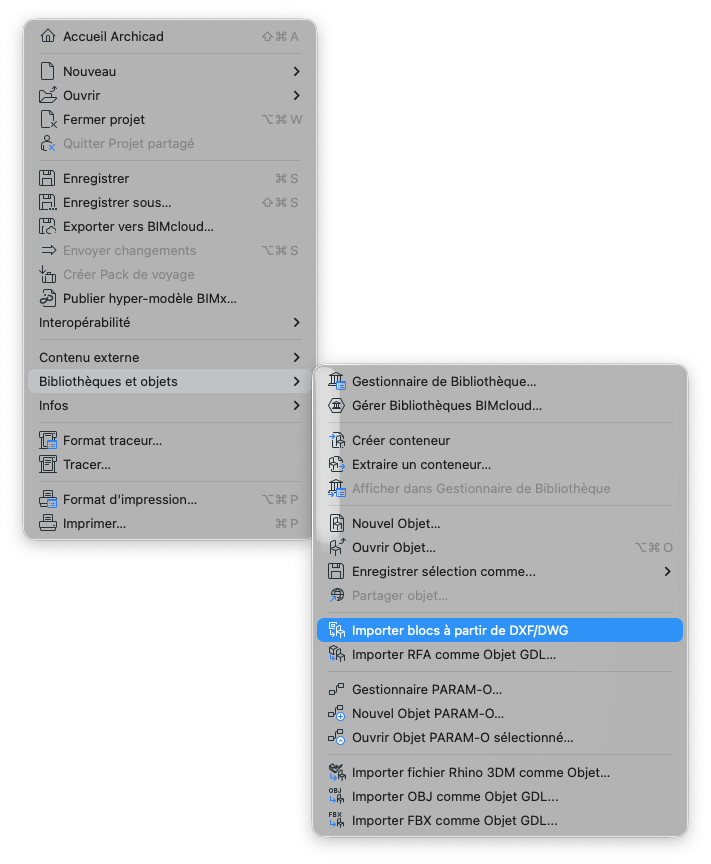

- Utiliser Fichier / Bibliothèques et objets / Importer les blocs depuis DXF/DWG pour convertir les blocs AutoCAD en objets si le fichier DXF contient des définitions de blocs
Remarque : seule la géométrie présente dans le fichier DXF sera incluse. Les fonctionnalités paramétriques ou avancées de l'objet doivent être ajoutées manuellement dans l'Éditeur d'objets GDL.
