Description

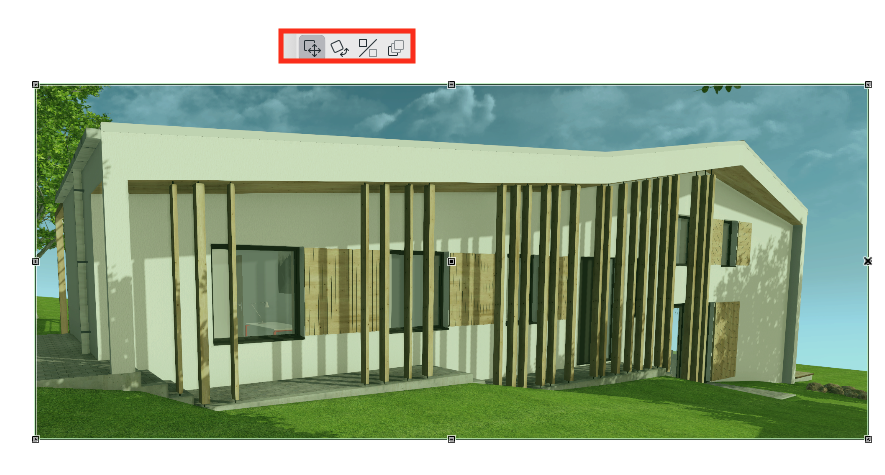

Lorsqu’une image importée est sélectionnée directement dans Archicad, la palette d’édition ne propose pas d’option de recadrage. Cliquer sur le cadre d’une image importée ne donne accès qu’aux options déplacer, faire pivoter, miroir et multiplier, sans possibilité de recadrer le contenu.
Solution
Le recadrage d’une image dans Archicad est possible en utilisant l’outil Dessin pour importer les images, plutôt que l’outil Figure. Cette méthode permet de recadrer l’image en manipulant le cadre du dessin.

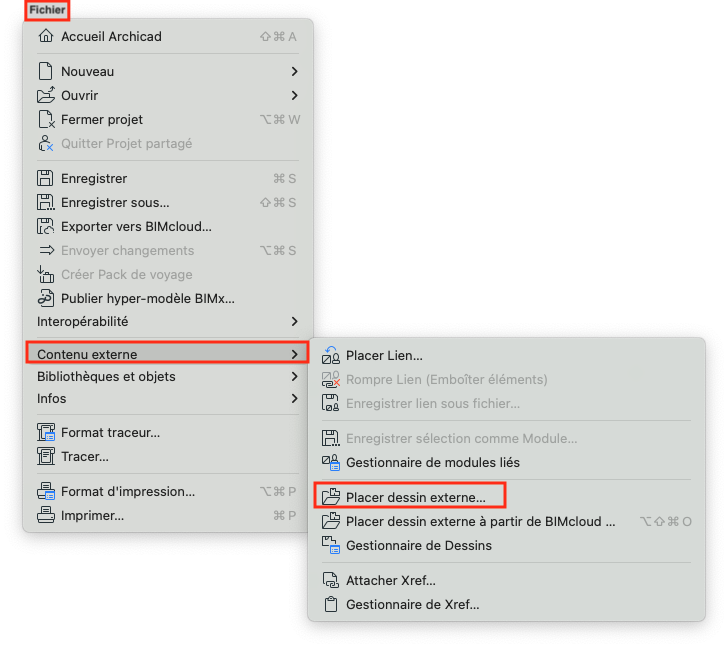

Dans la barre de menus via Fichier / Contenu externe / Placer un dessin externe.
- Parcourir et sélectionner le fichier image à importer (formats pris en charge : PDF, JPG, PNG et autres).
- Cliquer sur Ouvrir et placer le dessin dans l’espace de travail Archicad.
- Sélectionner un bord du cadre du dessin en cliquant dessus.
- Utiliser les commandes de la palette d’édition pour modifier la taille et la forme du cadre.

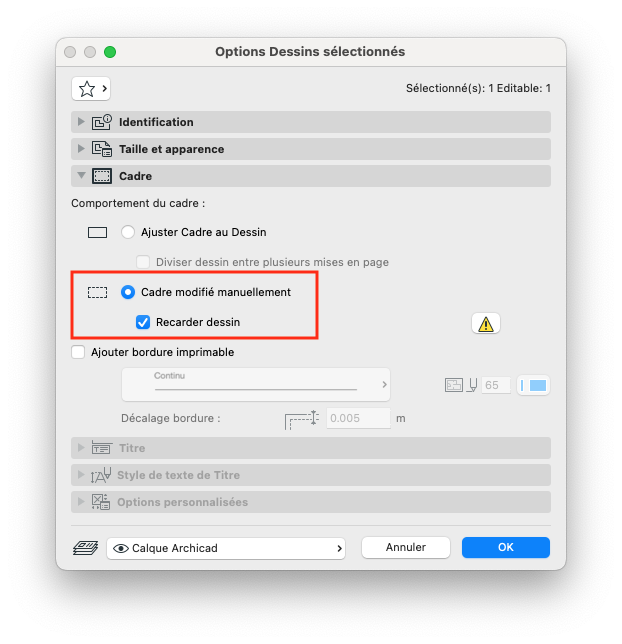

Vérifier que l’option Cadre modifié manuellement est cochée dans les Options Dessins sélectionnés

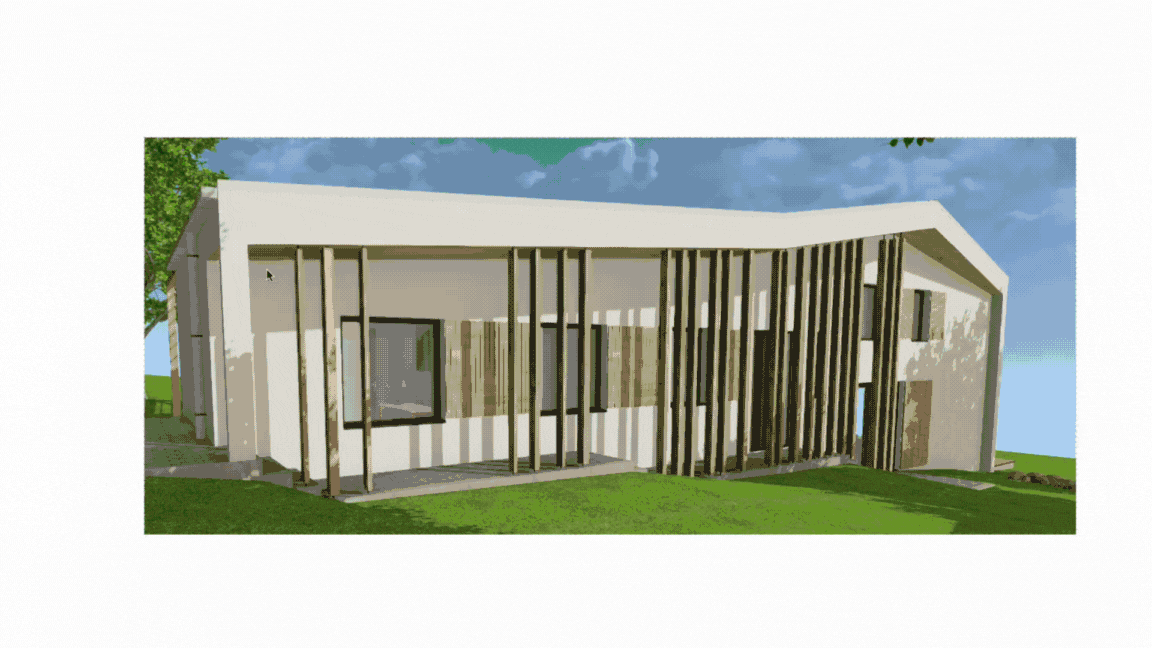

- Redimensionner le cadre pour afficher uniquement la partie souhaitée de l’image.
Le cadre d’un dessin recadré apparaît avec une ligne pointillée, indiquant qu’il a été modifié.
Le contenu recadré peut être restauré à tout moment, tant que l’image source reste disponible. Le recadrage réduit la taille du fichier et accélère la mise à jour des dessins en évitant le traitement des parties masquées.
