Description
Lorsque j'importe mon nuage de points géoréférencé en MN95 (ou selon un autre système de géoréférencement) dans Archicad, il pose son origine 0.00 sur le point d'origine de mon projet. Par conséquent, le nuage se trouve à une grande distance de mon dessin.
Solution
Pour pouvoir importer correctement un nuage de points géoréférencé, il faut d'abord géoréférencer le projet Archicad selon l'une des méthodes décrites dans ces articles :
Géoréférencer un projet avec un fichier DWG du géomètre
Géoréférencer un projet à partir de coordonnées
Aller dans le menu Fichier / Interopérabilité / Importer Nuage de points.
Solution 1 – Import automatique
-

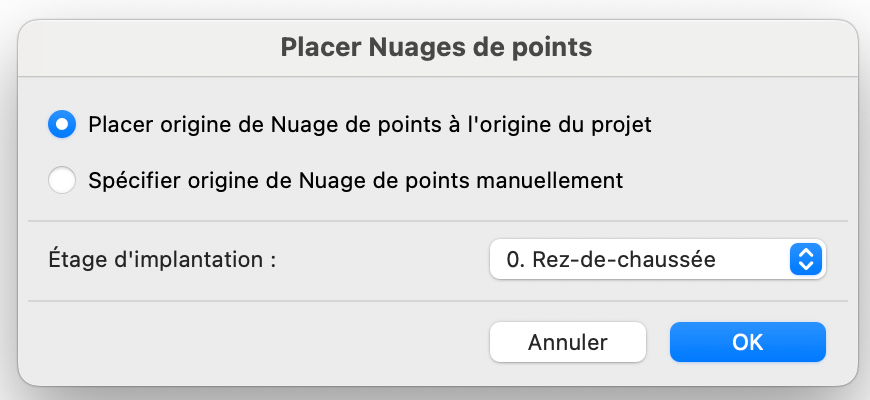

Importer le nuage de points et l'aligner au point d'origine du projet. C'est le réglage par défaut. Contrairement aux fichiers IFC liés comme modules ou aux fichiers dwg, il n'y a pas de réglage pour aligner un nuage de points directement au point de topographie.
Avec le réglage par défaut, l'origine du nuage (qui est l'origine du géoréférencement) est sur l'origine du projet, et les points du nuage (représentés par un objet qui a été créé à l'import) sont très loin, dans les directions x-y, mais en altitude aussi.
- Placer un point chaud à l'origine du projet.
- Sélectionner le point chaud et l'objet du nuage de points en même temps.
- Déplacer le point chaud au point de topographie. Comme l'objet du nuage de points est sélectionné aussi, en même temps que le point chaud, le nuage de points se déplace vers l'origine du projet.
-

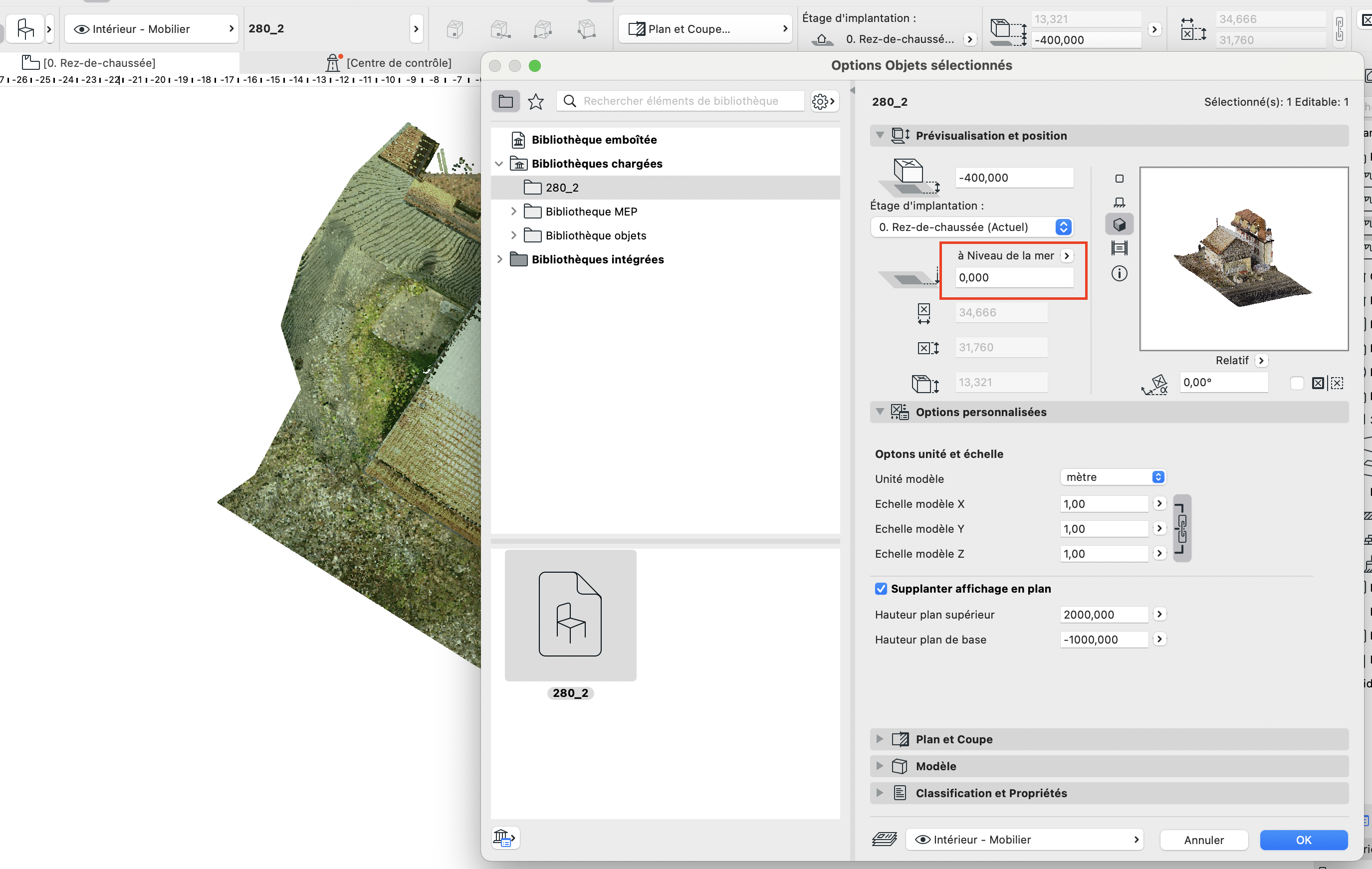

Sélectionner l'objet du nuage de points, et dans le réglage de l'objet, mettre l'altitude à zéro par rapport au niveau de la mer.
Solution 2 – Import manuel
-

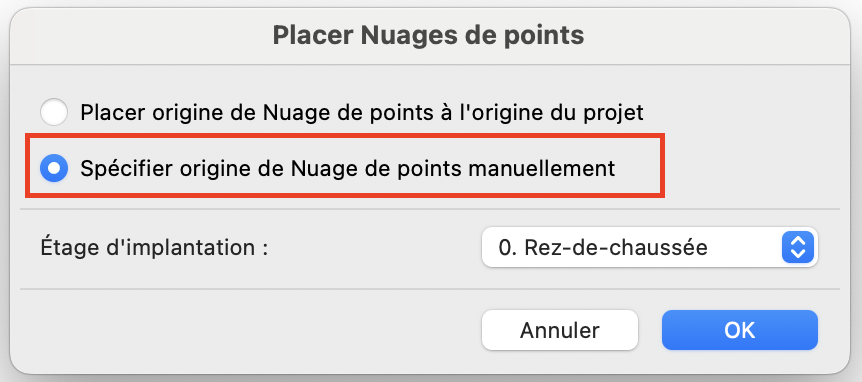

Importer le nuage de points et choisir l'option Spécifier origine du Nuage de points manuellement dans le dialogue qui apparaît.
Archicad demande de choisir l'origine de l'objet créé à partir du nuage de points. Cliquer sur le point de topographie du projet déjà géoréférencé. Comme résultat, l'origine du nuage (qui est l'origine du géoréférencement) est sur le point de topographie, donc très loin de l'origine du projet (croix noire), mais les points du nuage (représentés par l'objet qui a été créé à l'import) sont près de l'origine du projet.
En altitude, l'objet est toujours décalé. Sélectionner l'objet du nuage de points, et dans le réglage de l'objet, mettre l'altitude à zéro par rapport au niveau de la mer (voir point 5 de la solution 1).
