Description
Si vous voulez ajouter une couche d'isolation à un mur existant, il suffit d'ajouter une couche d’isolation au mur composite. Cependant, vous ne pouvez pas associer l'état “Nouveau” à un seul composant d'un mur - ceci n'est possible que pour le mur complet.
Solution
Pour distinguer (au niveau des filtres de rénovation) la nouvelle isolation ajoutée au mur original, nous recommandons le flux d'activités suivant :
Ajout d'une couche au mur

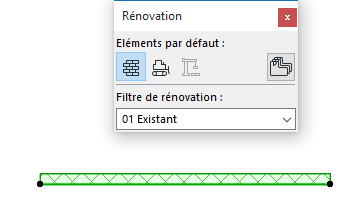

- Vue Existant
Dans la palette Rénovation, associez au mur original (Mur 1) l'état Existant.

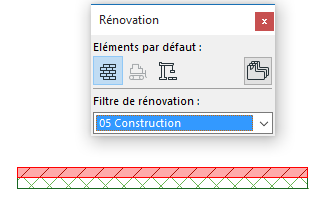

- Vue Construction
Dans cette vue, il faut afficher à la fois les composants Existants et Nouveaux pour ce mur.
Placer, à côté du Mur 1, un autre mur (Mur 2) pour représenter l’isolation. Définissez le Mur 2 comme Nouveau.
De cette manière, seule la nouvelle partie du mur, l'isolation, sera affichée comme “Nouveau” dans cette vue.

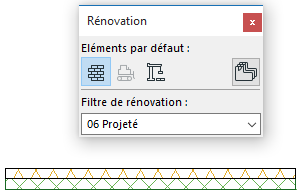

- Vue Projeté
Dans cette vue, les deux murs (Mur 1 et Mur 2) sont affichés avec leurs attributs originaux.

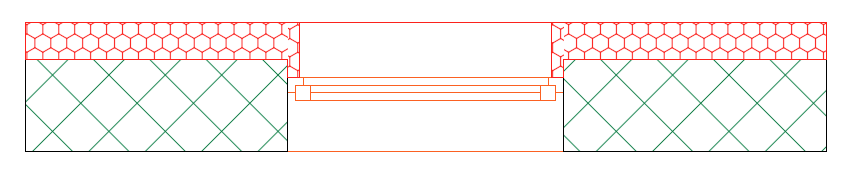

Ajout d'une menuiserie
Archicad ne permet pas d'ajouter une porte ou une fenêtre à deux murs en même temps. Lors de ce flux d'activité, il faut ajouter la menuiserie (existante ou nouvelle) au mur existant et une nouvelle ouverture simple au nouveau mur.
Les ouvertures dans les dossiers Ouvertures fenêtre vides et Ouvertures porte vides permettent de régler le retour de couche d'isolation selon les besoins, si nécessaire. Dans ce cas-là, le nouveau mur d'isolation doit être un mur composite pour que le retour de couche soit possible.
