Description

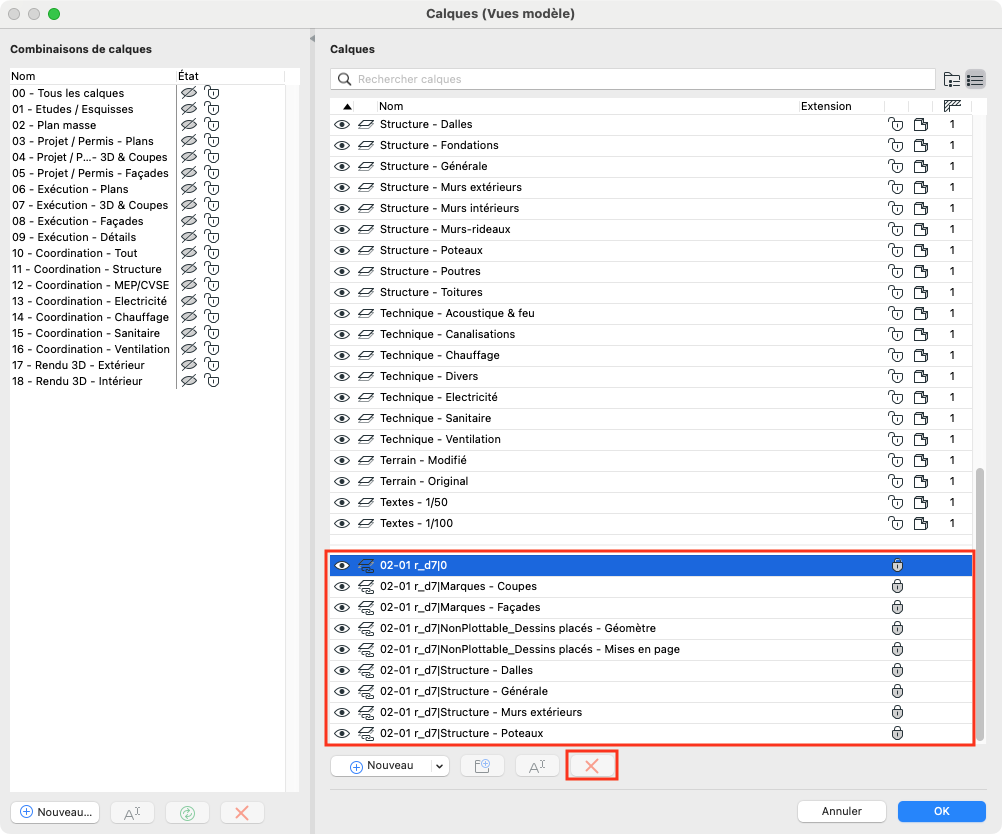

Les fichiers de références externes DWG/DXF (Xrefs) sont souvent importés dans un fichier Archicad à des fins de coordination. Cependant, même après avoir supprimé le fichier source, ses calques associés peuvent rester dans le projet et ne peuvent pas être supprimés via le gestionnaire de calques standard.
Cela peut entraîner une accumulation inutile de calques, ce qui risque d'encombrer le projet et d'affecter l'organisation des calques.
Solution
Pour supprimer ces calques Xrefs, il faut utiliser le Gestionnaire d'attributs.
-

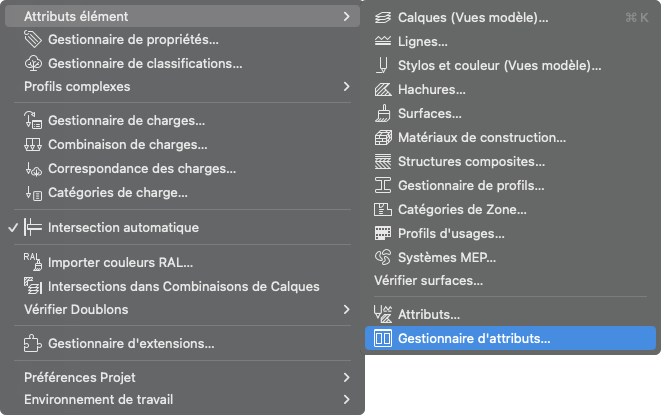

Aller dans Options / Attributs élément / Gestionnaire d’attributs
Si le gestionnaire d'attributs est manquant, consulter Commande, palette ou barre d'outils absente de l'environnement de travail

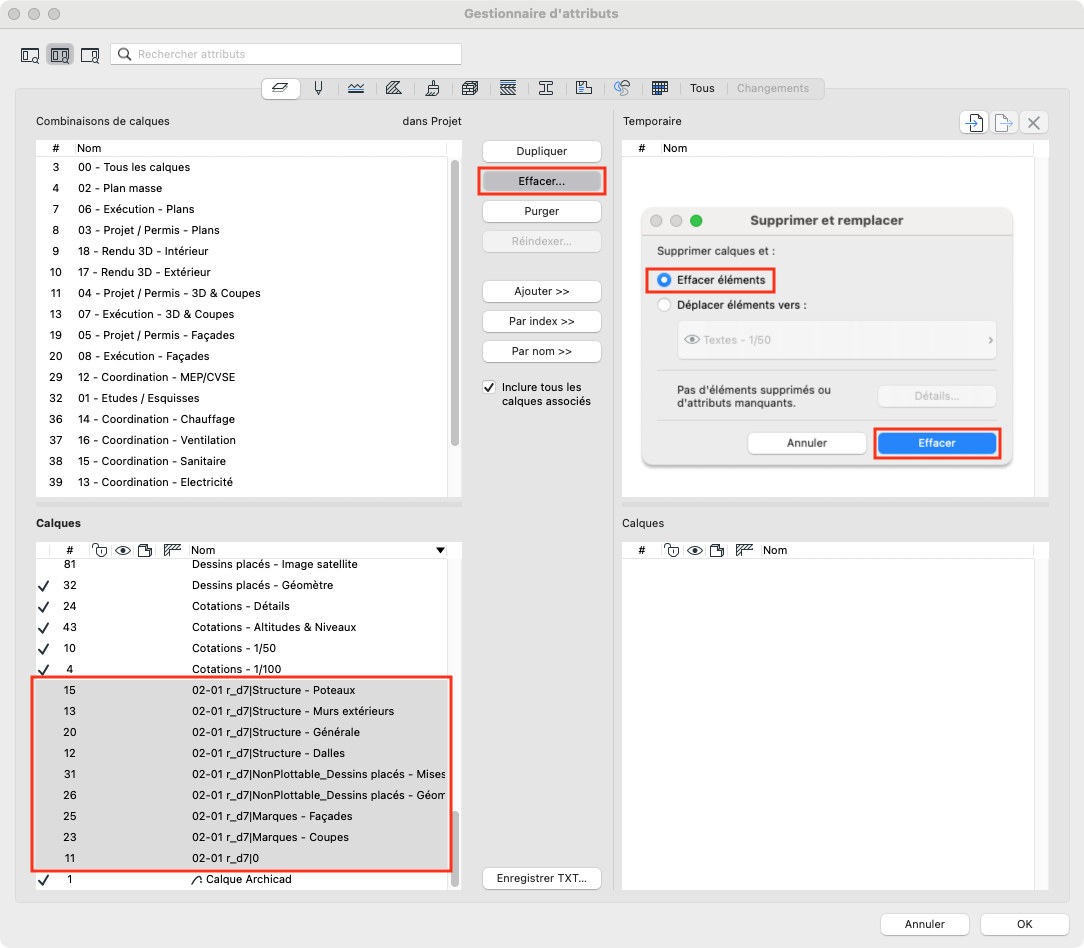

- Sélectionner dans le Gestionnaire d’attributs les calques à supprimer.
- Cliquer sur Effacer… puis une fenêtre contextuelle apparaîtra. Sélectionner Effacer éléments / Effacer.
-
Cliquer sur OK / Appliquer & Fermer pour enregistrer les modifications.
