Description
Comment ajouter dans ma publication PDF des étiquettes automatiques au titre du dessin des détails pour montrer l'emplacement de la marque source du dessin placé ?
Existe-t-il un moyen automatique de le faire dans Archicad ?
Solution
Archicad propose une fonction de Référence arrière qui permet d'inclure l'ID de mise en page dans le titre du dessin.
Cette fonction affiche automatiquement l'ID d'une ou de plusieurs mises en page contenant un dessin placé, qui sert de marque de source pour le dessin placé actuel. Elle est utile pour les dessins dérivés de coupes, d'élévations, d'élévations intérieures, de détails ou de feuilles de travail.
Voici comment l'activer et l'utiliser efficacement :
Accéder à la feuille de mise en page contenant le(s) dessin(s) auquel(s) le référencement arrière doit être ajouté et ouvrir les Options du dessin sélectionné.

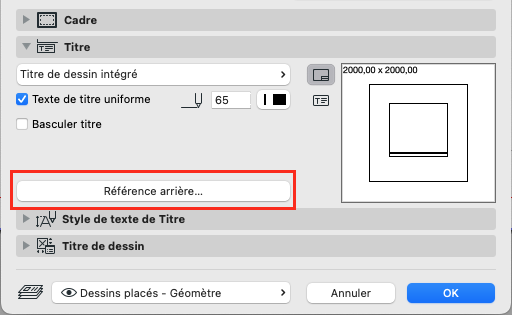

Dans les options du dessin sélectionné, aller au volet Titre et sélectionner Référence arrière.

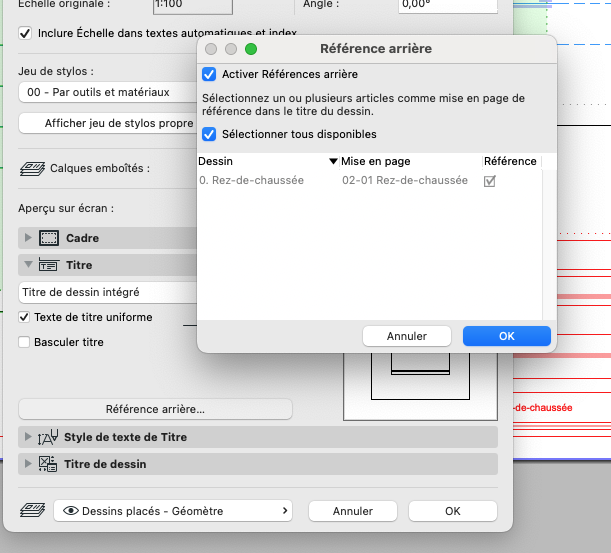

Dans la fenêtre contextuelle Référence arrière, cocher la case Activer la référence arrière.
Il est possible de sélectionner toutes les références arrière disponibles ou de cocher uniquement les dessins sélectionnés.
Valider avec OK.Pour une amélioration supplémentaire, il est possible d'inclure un préfixe.

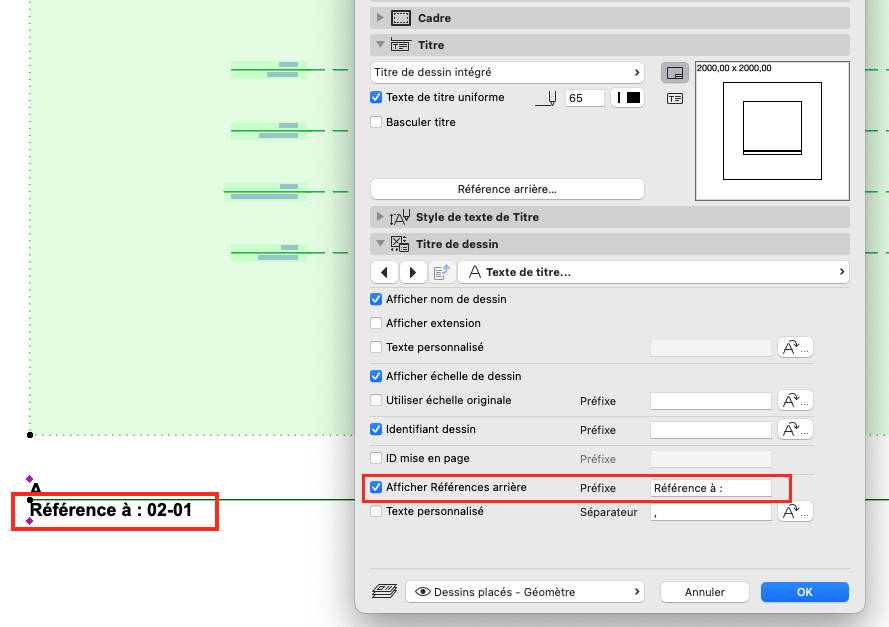

Dans la section Paramètres du dessin sélectionné, aller à Titre de dessin, onglet Texte du titre…, et taper le Préfixe.
Une fois les mises en page publiées au format PDF, les références arrière deviennent cliquables. Cliquer sur la référence dans le PDF permet d'accéder automatiquement à la feuille référencée.
Cette fonctionnalité est particulièrement utile pour les projets complexes comportant plusieurs feuilles et références, car elle améliore la navigation et le confort du travail pour les destinataires du document.
