Description
Tous les escaliers doivent apparaître dans une couleur spécifique sur le plan d'étage pour, par exemple, faciliter leur identification.

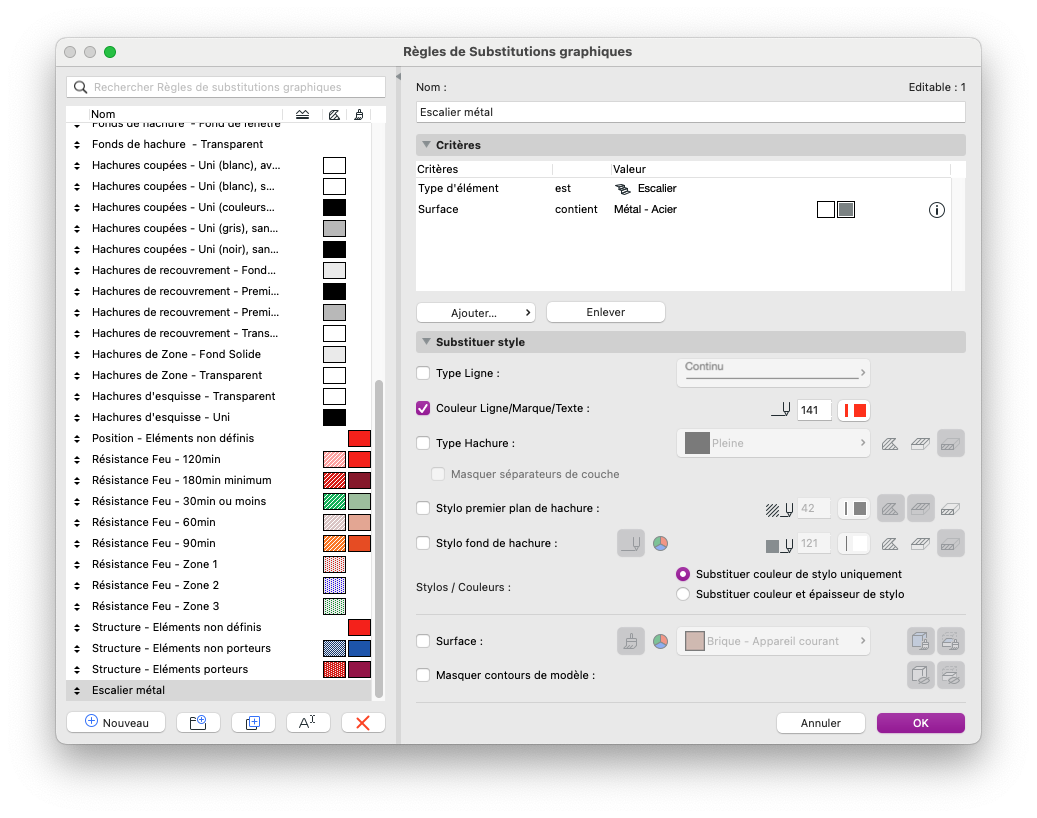

Une substitution graphique est appliquée pour obtenir cette différenciation des couleurs, mais malgré les réglages, les escaliers ne sont pas affectés.
Pourquoi la substitution graphique n'a-t-elle pas d'influence sur l'apparence des escaliers ?
Solution
Les escaliers dans Archicad sont uniques, car ils peuvent être composés de différents matériaux. En raison de cette composition complexe, les paramètres de substitution graphique basés sur les critères de surface ou de matériau de construction peuvent ne pas s'appliquer aux escaliers de la même manière qu'à des éléments plus simples.
Cette complexité peut conduire à des résultats inattendus lors de l'utilisation de dérogations destinées à des éléments dont la matérialité est plus uniforme.

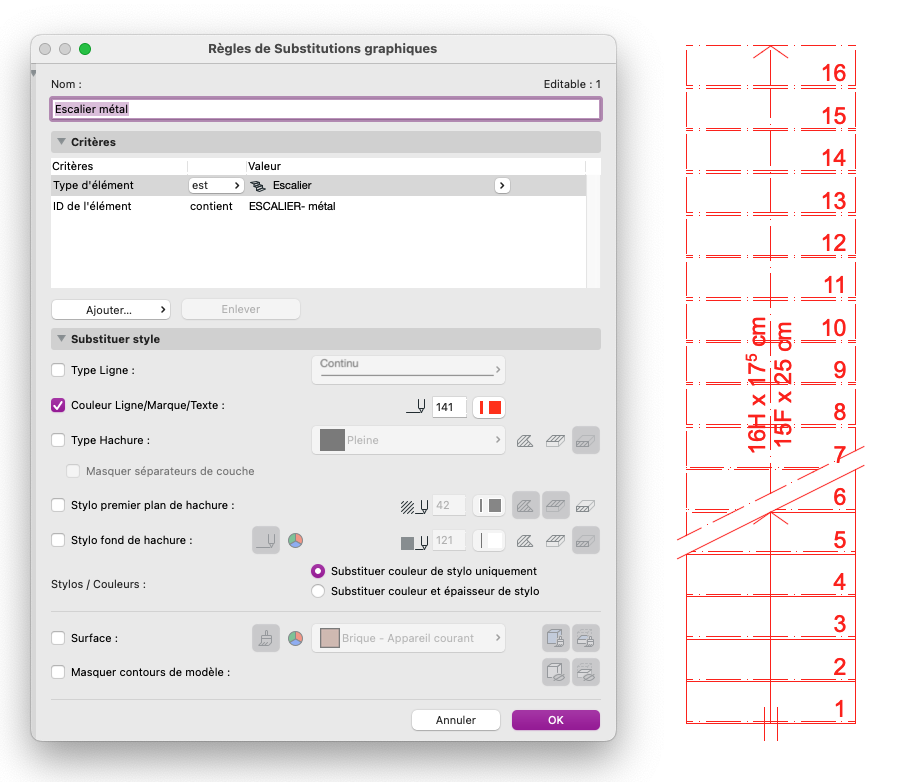

Pour appliquer efficacement une substitution graphique aux escaliers, il faut envisager de définir des critères qui ciblent un attribut distinct et cohérent de l'escalier, tel que l'ID de l'élément.
