Description
Les segments multiples dans l'outil poteau sont toujours centrés les uns par rapport aux autres et ne peuvent pas être construits décentrés. Par exemple, le segment supérieur de la colonne doit être aligné à fleur sur un côté avec le segment situé en dessous.
Solution
Pour résoudre ce problème, il est possible de créer de nouveaux profils complexes et de travailler avec un décalage par rapport à l’origine du profil.
- Aller à : Options / Attributs élément / Gestionnaire de profils.
-

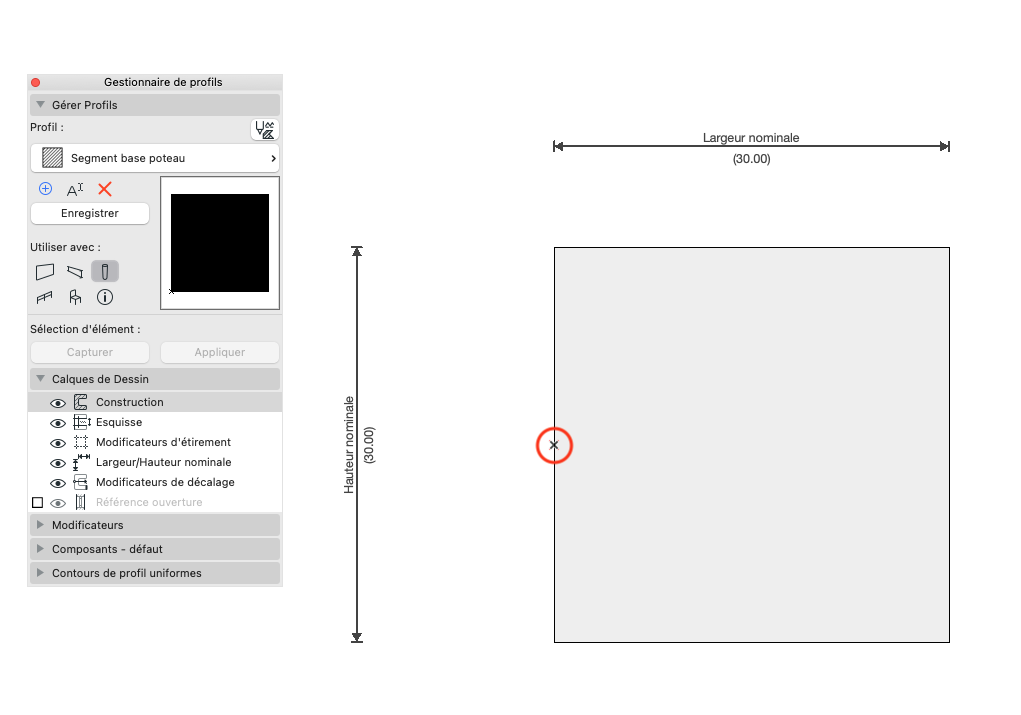

Dessiner le profil souhaité dans le Gestionnaire de profils et aligner la hachure à la distance appropriée et souhaitée par rapport à l’origine du profil représentée par la croix noire.
-

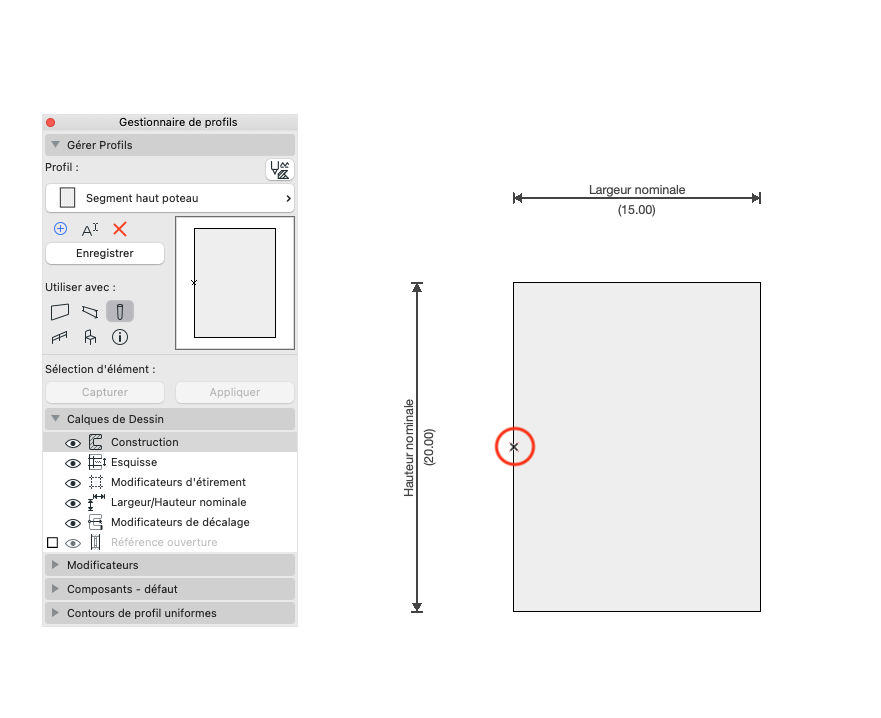

Créer un deuxième profil, basé sur la même origine.

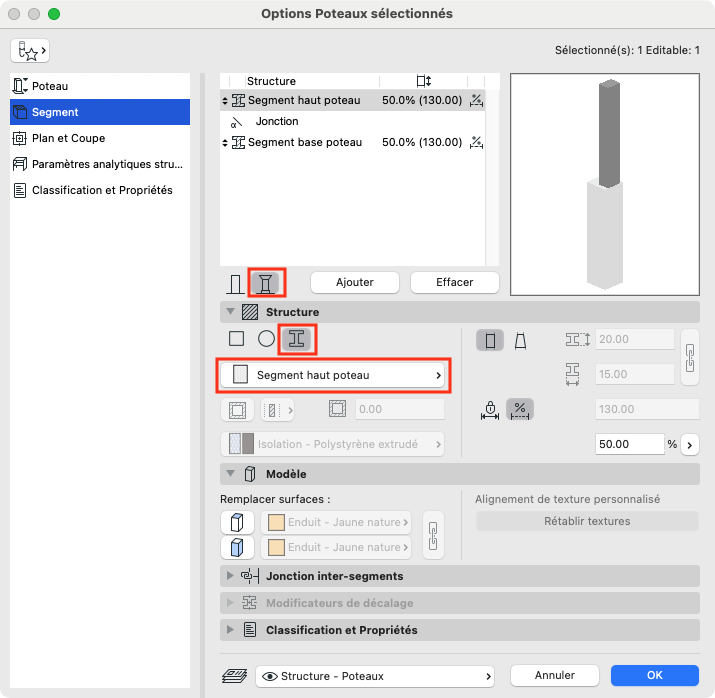

- Pour définir le profil comme segment du poteau, ouvrir les options de l'outil poteau puis aller à : Segment / Segments multiples / Structure.
-
Il est maintenant possible d’utiliser les profils créés comme segments.
