Description

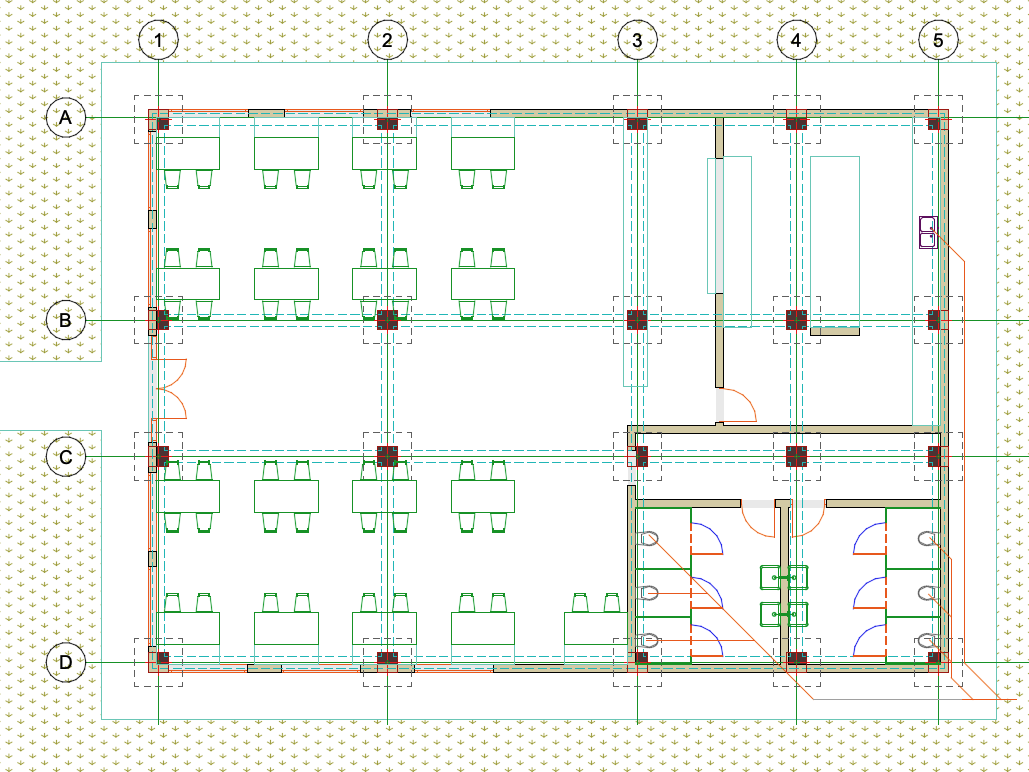

Lors de la publication d'un fichier DWG depuis Archicad, tous les Xrefs sont inclus par défaut dans l'export. Or, seul un Xref est requis dans le résultat final ; les autres doivent en être exclus. La difficulté rencontrée est que même après avoir masqué les Xrefs inutiles dans la vue Archicad, ceux-ci continuent d'apparaître dans le fichier DWG exporté. Comment masquer ou exclure les Xrefs superflus de l'export ?
Solution
Dans Archicad, les Xrefs masqués restent enregistrés avec le fichier hôte lors de la publication DWG. Ainsi, la désactivation des calques contenant les Xrefs inutiles n'empêche pas leur inclusion dans l'export.
Pour retirer temporairement les Xrefs superflus du fichier, l'option Décharger doit être utilisée. Le déchargement retire temporairement les Xrefs sélectionnés du fichier de base, sans les détacher de façon permanente.
- Accéder au Gestionnaire de XREF, via Fichier / Contenu externe / Gestionnaire de XREF.

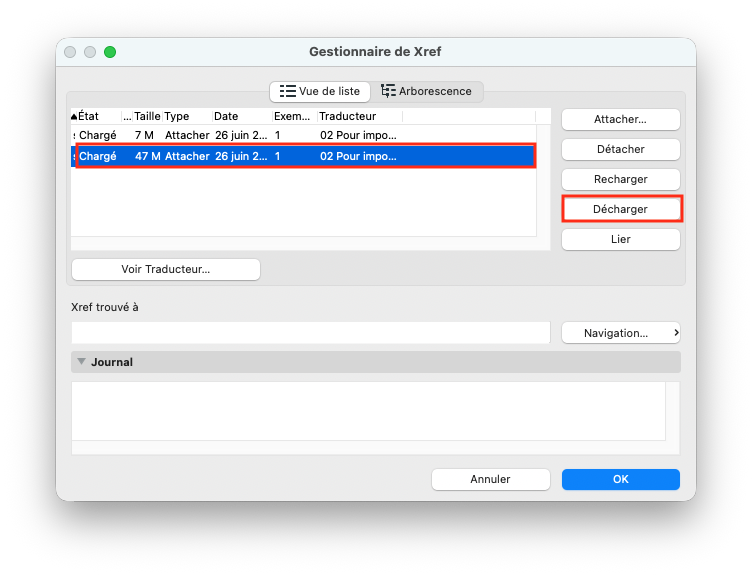

Sélectionner, dans le Gestionnaire de XREF, les Xrefs non nécessaires à cet export, cliquer sur le bouton Décharger, puis confirmer en cliquant sur OK.
Procéder à la publication de la mise en page.
Une fois les Xrefs déchargés, ils ne sont plus inclus dans le DWG exporté.
Rechargement des Xrefs :
Si nécessaire, les Xrefs déchargés peuvent être restaurés en retournant dans le Gestionnaire de XREF et en cliquant sur le bouton Recharger.
Suppression permanente des Xrefs :
Si un Xref n'est plus requis dans le fichier, il peut être supprimé définitivement en sélectionnant l'option Détacher plutôt que Décharger.
