Importation IFC : le modèle est placé avec une rotation horizontale

Description

Lors de l’importation d’un fichier IFC dans Archicad, le modèle importé est placé avec une rotation horizontale.

L’angle du modèle IFC importé est donc incorrect.

Solution

1. Vérifier l'IFC dans une visionneuse IFC

   Le modèle IFC ne doit pas être ouvert avec Archicad pour la vérification, car lors de l'importation, Archicad convertit le fichier IFC, ce qui fausse la vérification.
   Visionneuse IFC gratuite à télécharger : Solibri Anywhere

2. Définir la position dans la boîte de dialogue d’importation

   Lors de l'import d'un fichier IFC, la méthode recommandée est  est celle qui consiste à placer le fichier IFC comme un module lié.
   Fichier / Contenu externe / Placer lien
   Pour plus d'infirmations : Importer un fichier IFC.

   Si c'est la méthode de la fusion (méthode ancienne) qui à été utilisée il faut vérifier la méthode d'alignement lors de la fusion.

   Fichier / Interopérabilité / Fusionner

   Par défaut, le fichier IFC est aligné sur l’origine du projet (0;0).

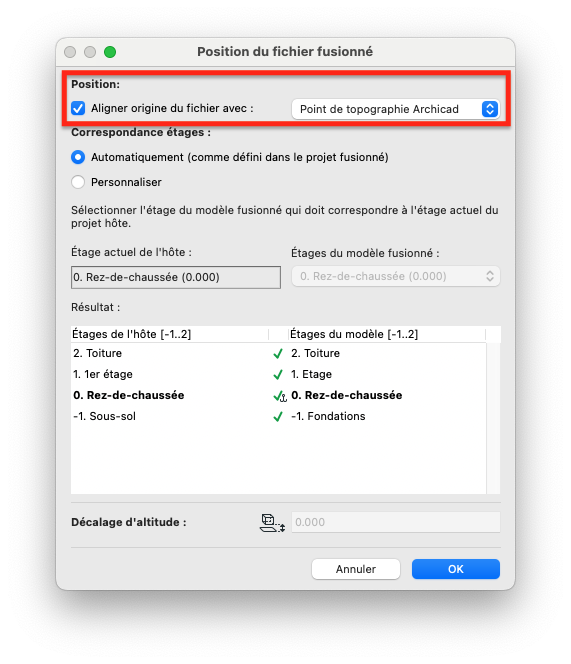

   Si un alignement basé sur le point Topographie est souhaité, il faut sélectionner l’option :
   Aligner origine du fichier avec / Point Topographie Archicad



3. Vérifier les paramètres du point de Topographie Archicad

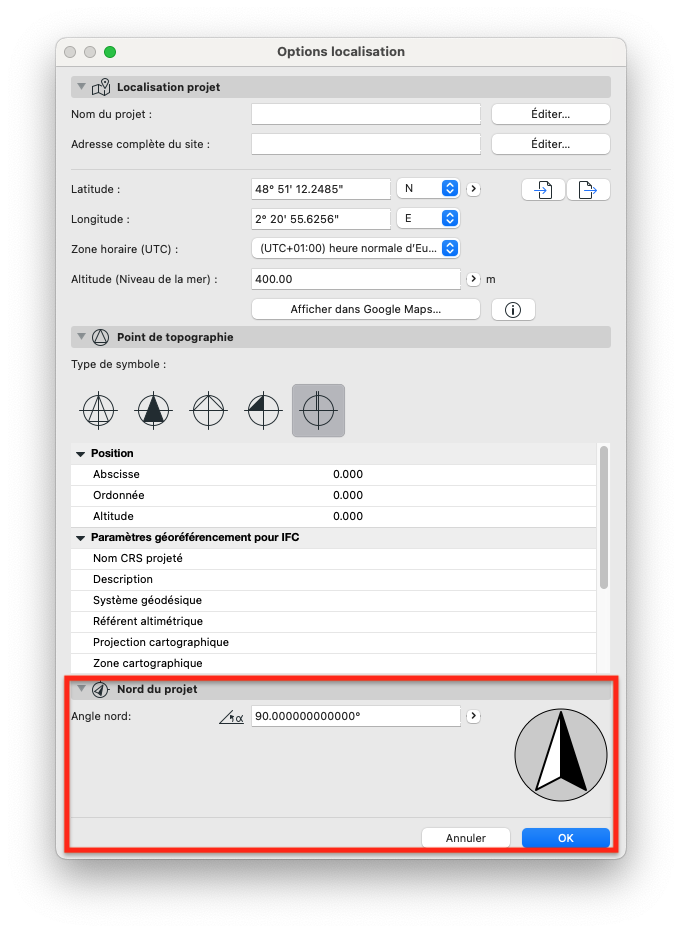

   Options / Préférences du projet / Paramètres de localisation

   La direction du nord définie est-elle correcte ?
   Remarque : 90 degrés est la direction nord par défaut dans Archicad (correspond à l’axe Y).



   Plus d'informations sur le Point de topographie d'Archicad.
