Problème
Les zones n'ont pas été exportées et sont absentes du fichier IFC créé.
Solution
Vérifier l'IFC dans une visionneuse IFC
Le modèle IFC ne doit pas être ouvert avec Archicad pour la vérification, car lors de l'importation, Archicad convertit le fichier IFC, ce qui fausse la vérification.
Visionneuse IFC gratuite à télécharger : Solibri Anywhere

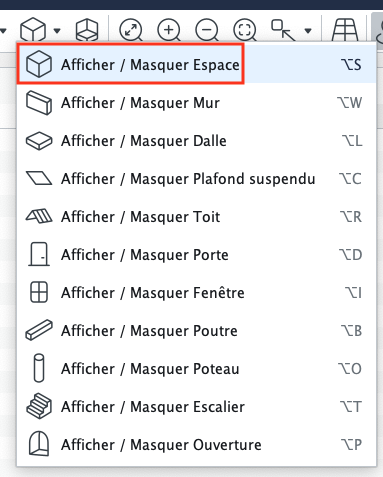

Remarque : Dans de nombreuses visionneuses IFC, les zones sont masquées par défaut dans la vue 3D. Il faut vérifier que celles-ci sont bien affichées.
Vérifier que les zones sont visibles avant l'export
-

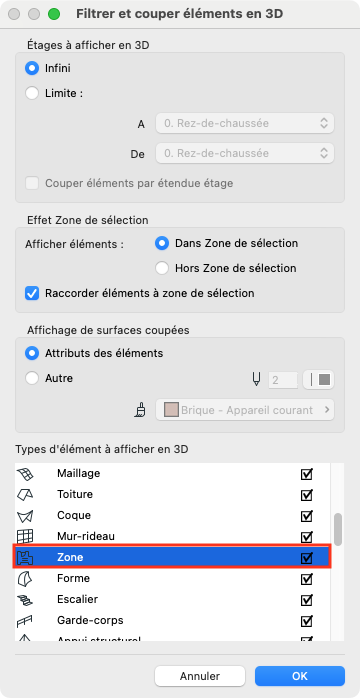

Filtrer et couper éléments en 3D
En général, seuls les éléments visibles sont exportés (choix à l'export), si c'est le cas, il faut vérifier que les zones sont affichées dans les options filtrer et couper éléments en 3D :
Menu Vue / Éléments dans vue 3D / Filtrer et couper éléments en 3D. -

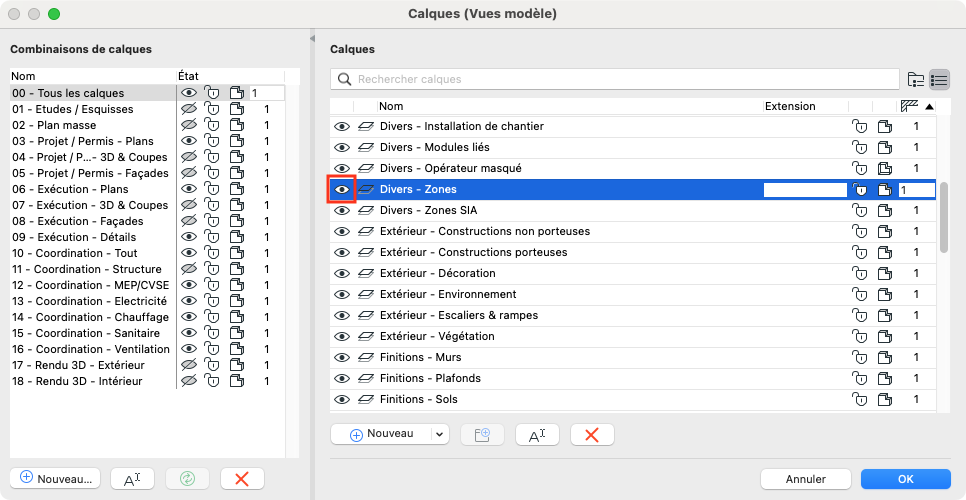

Visibilité des calques
Vérifier que le calque des zones est affiché.

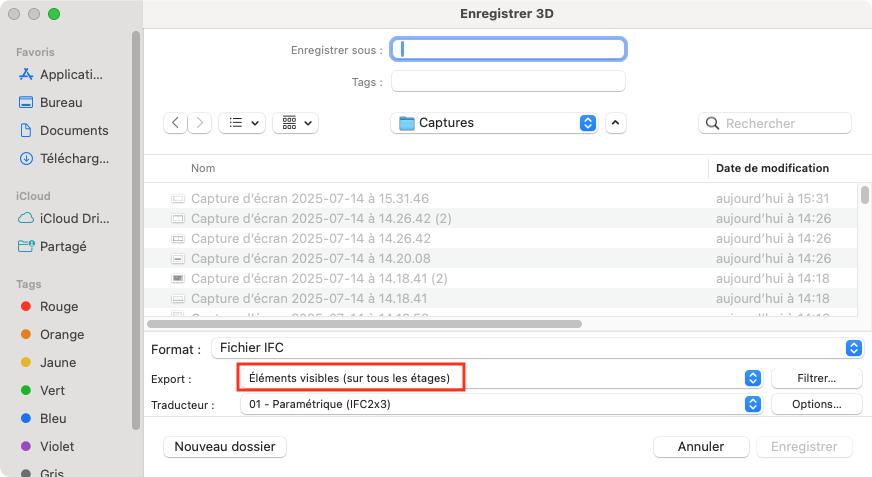

Exporter l'IFC depuis la fenêtre 3D
Afficher le contenu souhaité dans la fenêtre 3D puis exporter via le dialogue d'enregistrement :
Fichier / Enregistrer sous
Sélectionner le format IFC avec l'option d'export Éléments visibles (sur tous les étages).
Ainsi, avant d'exporter, il est possible de vérifier quels types ifc sont exportés.

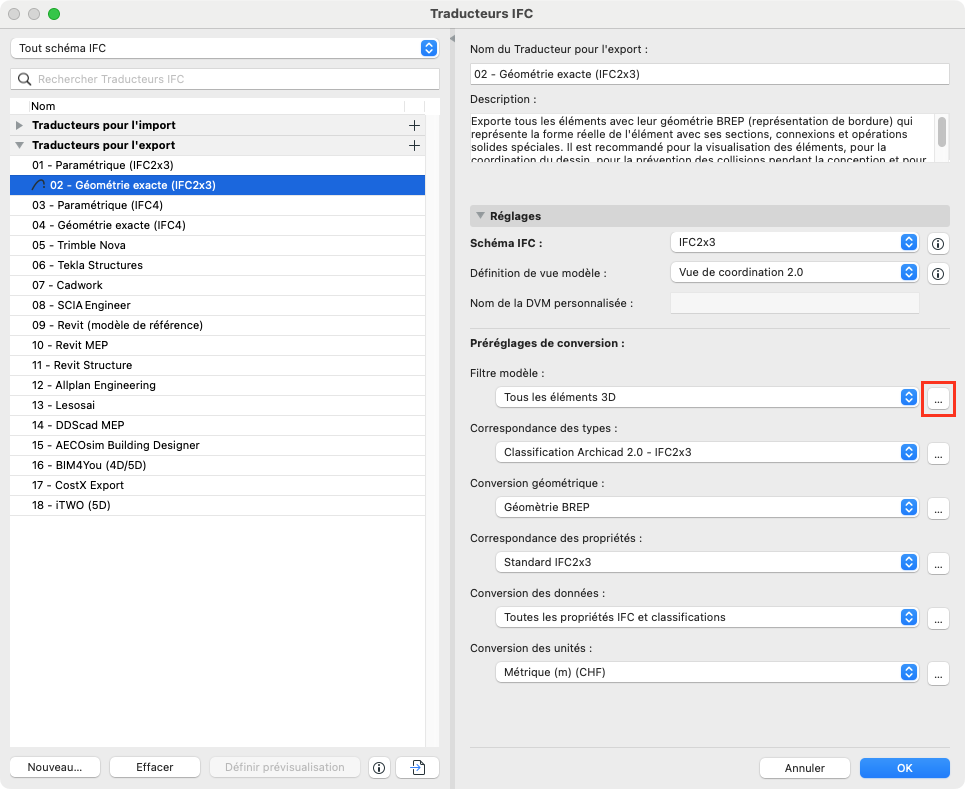

Vérifier les filtres de modèle pour l'export IFC

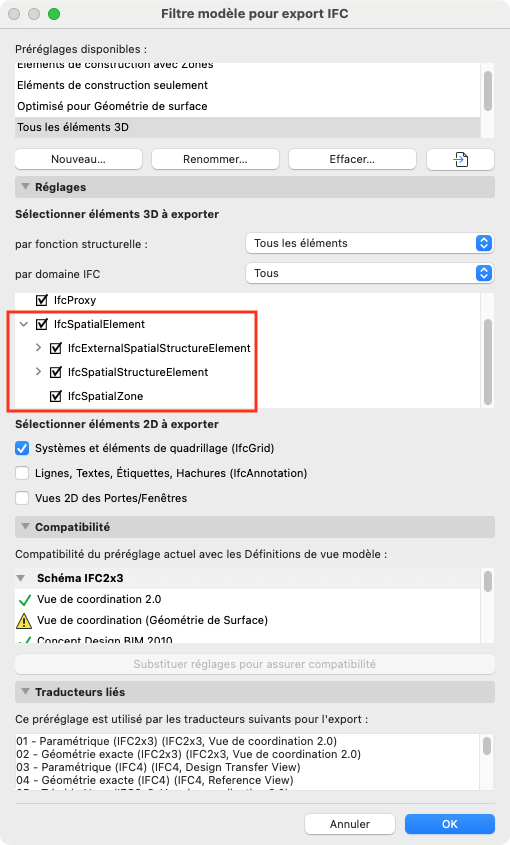

Dans les options Filtre modèle pour export IFC :
Fichier / interopérabilité / IFC / traducteurs IFC
Sélectionner le traducteur IFC utilisé pour l'exportation, vérifier que les zones, classifiées comme IfcSpace, sont sélectionnées.
