Description
Les éléments de grille ne s’affichent pas lors de l’exportation vers un fichier IFC.
Solution
-
Contrôler le fichier IFC exporté dans une visionneuse d'IFC
Le modèle IFC ne doit pas être ouvert avec Archicad pour la vérification, car lors de l'importation, Archicad convertit le fichier IFC, ce qui fausse la vérification.
Visionneuse IFC gratuite à télécharger : Solibri Anywhere
Remarque : dans certaines visionneuses IFC, la grille doit être activée manuellement pour être visible.
-
Vérifier les paramètres du traducteur IFC sélectionné pour l’export

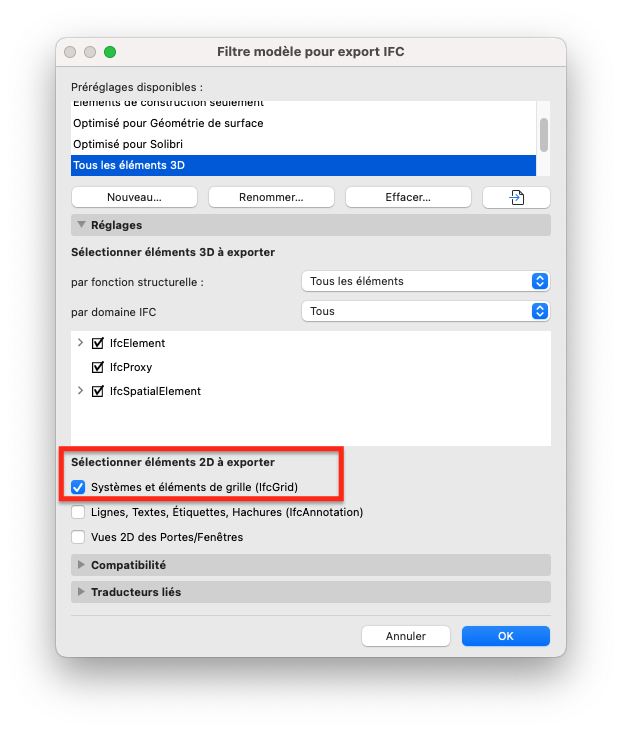

Dans les paramètres du traducteur IFC / Filtre modèle pour l’exportation IFC / Sélectionner éléments 2D à exporter, l’option Système de grille et éléments est-elle activée ?
-
La grille est-elle visible dans Archicad ?
Menu : Documentation / Calques / Calques (Représentation du modèle)

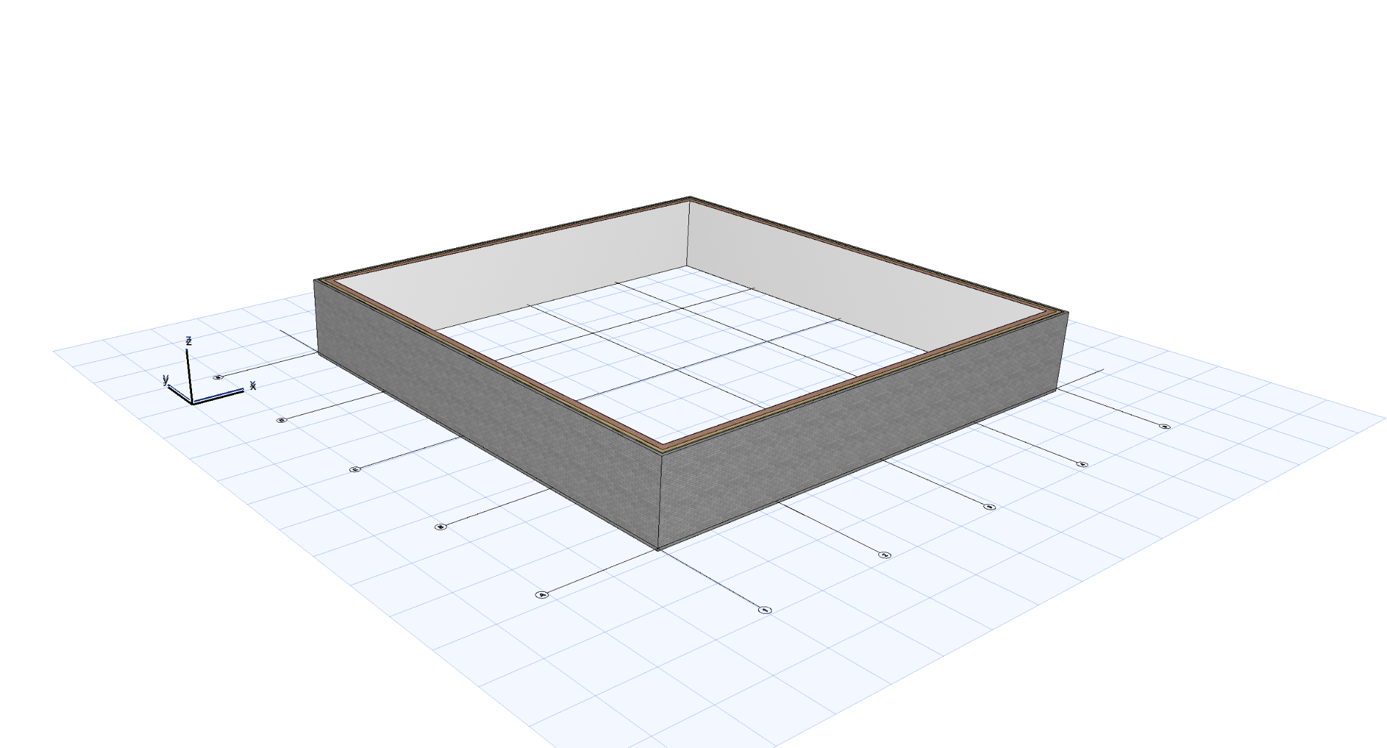

Assurez-vous que les éléments de grille sont bien présents dans Archicad et visibles en 2D et en 3D.
Le calque contenant les éléments de grille est-il activé ? -

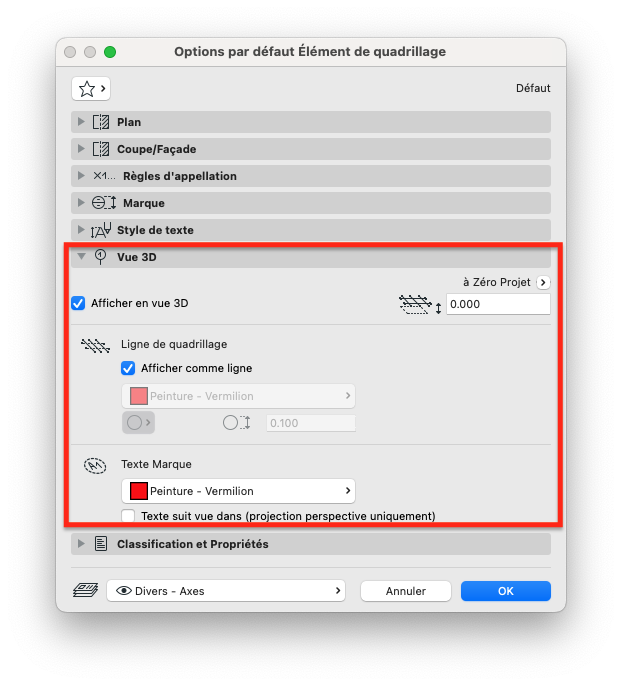

Paramètres d’affichage des éléments de grille / Vue 3D
L’option Affichage en 3D est-elle activée ?
L’option Afficher comme ligne est-elle activée sous Ligne de grille ?
Quel matériau de surface est attribué au texte du marqueur ?
Plus d'informations sur l'outil Grille : L'outil Grille
-
Le modèle IFC a-t-il été correctement exporté ?
Tenez compte des conseils généraux pour l’exportation IFC. L'article est en Allemand, n'hésitez pas à utiliser les options de traduction intégrées de votre navigateur.
