Description

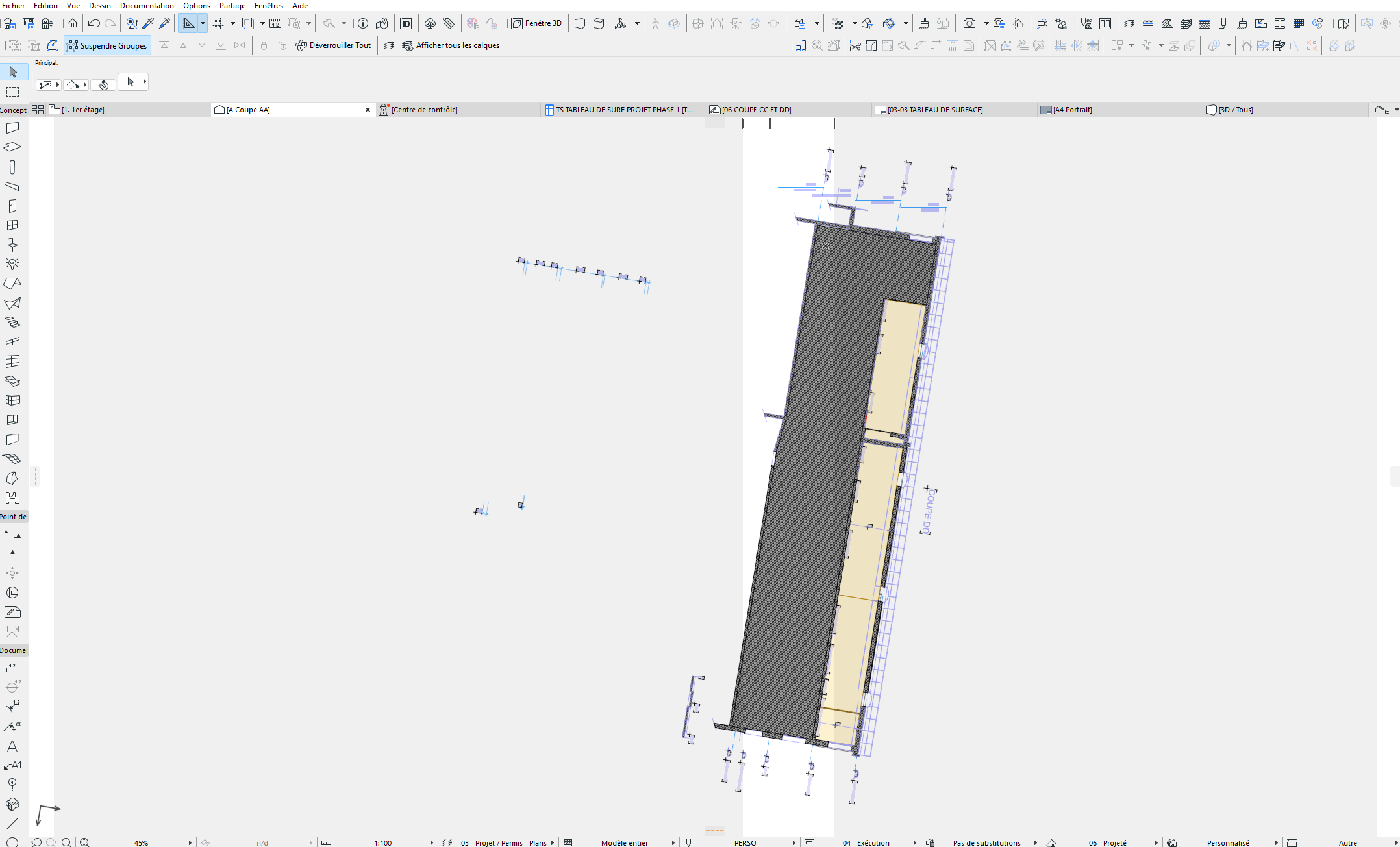

Quelques fois, une coupe ou une façade ne s’affiche pas horizontalement comme prévu, elle est générée avec une rotation.
Explication
C'est un bug connu qui vient d'anciennes versions. Il se répercute sur les fichiers (ou fichiers modèles) qui ont été migrés. Il est recommandé d'utiliser pour les nouveaux projets le fichier modèle Archicad de la version actuelle pour éviter d'importer ce bug.
Si le problème est présent dans un fichier, il est possible qu'il revienne après l'avoir corrigé.
Solution 1
Dans la plupart des cas, la cause du problème est une orientation définie dans le plan d’étage, qui est ensuite transmise à la coupe ou à la façade.
Voici les éléments à vérifier :

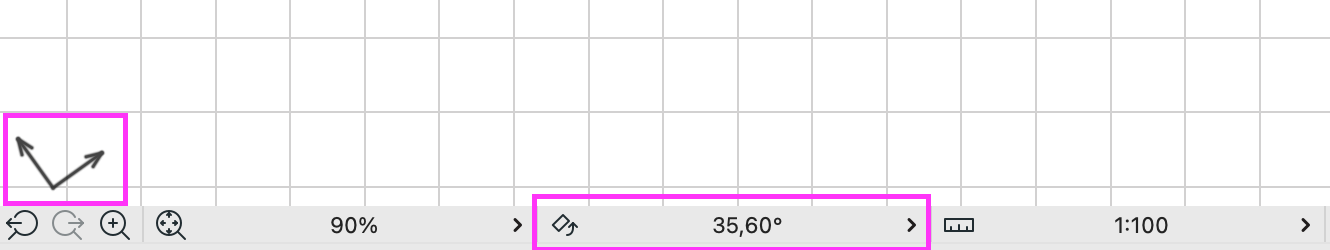

- La flèche de coordonnées située en bas à gauche de la fenêtre est affichée avec une rotation.
- L’orientation du plan indique une valeur différente de 0°.
Réinitialiser l’orientation de la vue ou de la coupe pour un affichage horizontal :
- Régler l’orientation du plan d’étage à 0°.
- Enregistrer le projet.
- Ouvrir et réparer le fichier
La réparation du fichier devrait avoir corrigé l’orientation de la vue ou de la coupe, qui devrait désormais s’afficher horizontalement. Il est recommandé de vérifier visuellement la vue ou la coupe concernée pour s’assurer que le problème est bien résolu.
Solution 2
Mettre le plan avec une orientation de 0° pour créer à nouveau les coupes/façades.
Solution 3
- Dans l'onglet Vue du Navigateur, enregistrer les coupes et façades dans des dossiers (ne pas créer des clones).
- Dans les options de ces vues, ne pas cocher Ignorer zoom et rotation.
- Ouvrir les coupes et façades une à une jusqu'à trouver une vue non orientée.
- En restant sur cette vue non orientée, redéfinir les réglages des autres vues à partir de la fenêtre actuelle.
