Exportation IFC : élément mal découpé

Description

Dans le fichier IFC exporté, un élément est représenté avec une géométrie incorrecte, une découpe incorrecte ou sans connexion, par exemple :

• Un mur découpé est exporté sans la découpe
• Un plancher contenant une ouverture est exporté sans cette ouverture
• Ou d'autres cas similaires

Solution

1. Adapter la conversion de géométrie

   Menu : Fichier / Interopérabilité / IFC / Traducteurs IFC / Conversion de géométrie

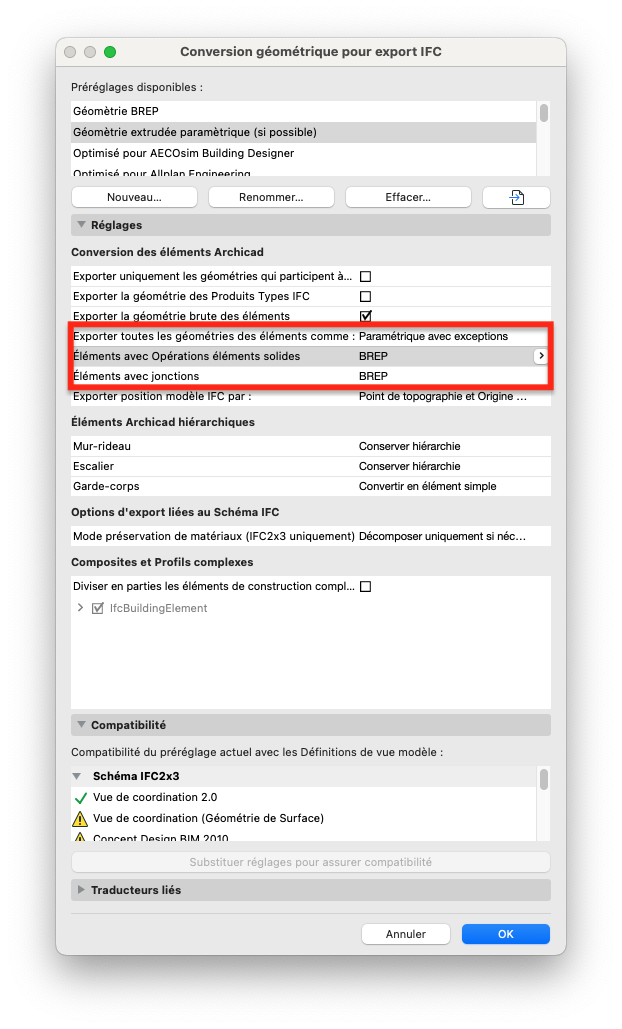

   Dans la section "Conversion des éléments Archicad" / "Exporter toute la géométrie des éléments du modèle comme" un changement peut aider :

   Selon les éléments concernés, régler les "éléments avec des opérations solides" ou les "éléments jonctions".



2. Exporter à nouveau le fichier IFC

   Après avoir ajusté les paramètres dans le traducteur, exporter à nouveau le fichier IFC.

3. Vérifier le fichier IFC exporté dans une visionneuse d'IFC

   Le modèle IFC ne doit pas être ouvert avec Archicad pour la vérification, car lors de l'importation, Archicad convertit le fichier IFC, ce qui fausse la vérification.

   Utiliser une visionneuse IFC gratuite à télécharger telle que Solibri Anywhere

   Si le modèle est correctement affiché dans la visionneuse, le problème vient du côté import dans l'autre logiciel.
