Description
Les options de vues Affichage des structures, Substitutions graphiques et Filtre de rénovation sont des paramètres non modifiables dans les vues à reconstruction manuelle, comme les détails et les feuilles de travail (sauf si ce sont des éléments indépendants, donc non liés à une vue source). Cela est visible dans les options de vue d'un détail ou d'une feuille de travail, où ces paramètres sont verrouillés.
Pour des raisons de simplification dans les explications ci-dessous, l'outil détail sera mis en évidence, mais cela s'applique également aux feuilles de travail.
Solution
Fonctionnement des détails et des feuilles de travail
Sur le principe, le détail doit être créé à partir d'une vue (plan, coupe, façade) avec des paramètres définis. En effet, le détail devrait conserver les mêmes paramètres dans la partie Projet et la partie Vue du Navigateur.
Lors de la création de la vue, celle-ci va reprendre les paramètres de la vue source. Par exemple, si un détail est créé depuis une coupe, le détail va reprendre les paramètres actuels de la coupe.
Il faut savoir que les détails sont essentiellement des "instantanés 2D" de la vue à partir de laquelle ils ont été créés.
Cela veut dire qu'Archicad prend les éléments qui se trouvent dans le cadre du détail au moment de sa création ou après sa reconstruction si on le demande et les convertis en éléments 2D.
Seul ce qui est visible dans la vue au moment de sa création pourra être visible dans le détail. Cela signifie que même s'il serait possible de modifier les paramètres d'affichage (substitutions graphiques, etc.), les éléments absents ou masqués à la création de la vue n'apparaitront pas.
Actualiser un paramètre verrouillé

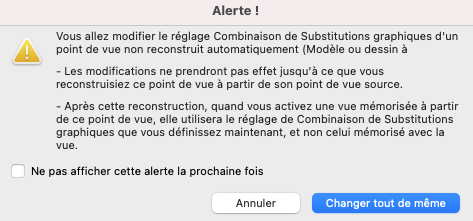

Dans un détail, si un des trois paramètres verrouillés est changé dans la barre d'options rapides, le message d'avertissement ci-dessous va apparaitre.
Comme vu précédemment, les paramètres du détail sont directement hérités de ceux de sa vue source. Il faut modifier les paramètres de la vue source du détail (par exemple une coupe) et ensuite demander de reconstruire de la vue source. Pour ce faire :
- Ouvrir la vue source du détail en faisant un clic droit sur le détail et en cliquant sur Ouvrir vue originale.
- Régler les options d'affichages.
- Retourner dans le détail, faire un clic droit dans l'espace de dessin et cliquer sur Reconstruire de la vue source.
Bien qu'il soit effectivement possible d'actualiser ces réglages dans le détail, il n'est pas possible d'avoir plusieurs vues d'un même détail avec des paramètres différents. En effet, s'il y a plusieurs vues du même détail, reconstruire de la vue source va avoir pour effet d'appliquer les réglages de la vue source (la coupe) à toutes les vues du détail. Si un détail avec une vue ayant le filtre de rénovation "démolition/construction" et une autre vue avec le filtre "existant" sont nécessaires. Il faudra créer deux détails distincts.
Important : Reconstruire de la vue source va rétablir les éléments tels qu'ils apparaissent dans la vue source. Si certains éléments appartenant au détail ont été modifiés (par exemple, un motif de hachure qui a été remplacé par un autre), cette modification sera annulée.
