Description
Les axes (outil Élément de grille) sont visibles en plan, mais pas dans vos Coupes et Façades. Voici quelques points qui pourraient en être la cause :
Solution
Combinaison de calque
Vérifier que le Calque de la grille soit actif dans les Combinaisons de calques utilisées pour les vues de Coupes et Façades.
Options Coupe / Façade

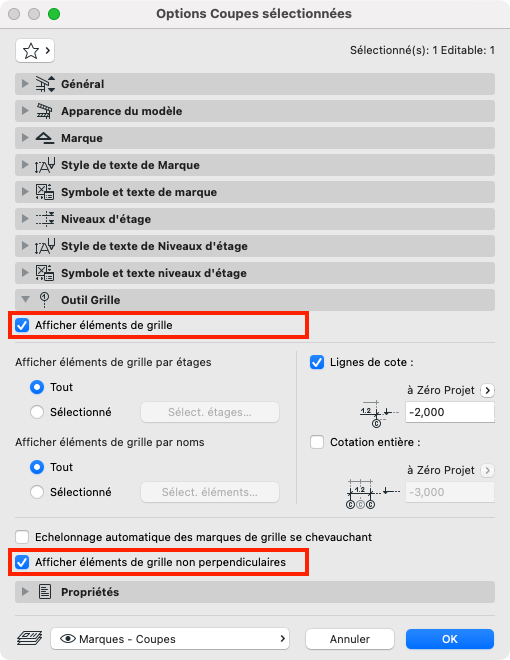

- Dans le Navigateur / Vues / Coupe/Façade / clic-droit / Options de la Coupe/Façade / Outil Grill, cocher la case Afficher éléments de grille
- Si la grille n'est pas perpendiculaire à la ligne de coupe, cocher la case Afficher éléments de grille non perpendiculaires
Options de Grille

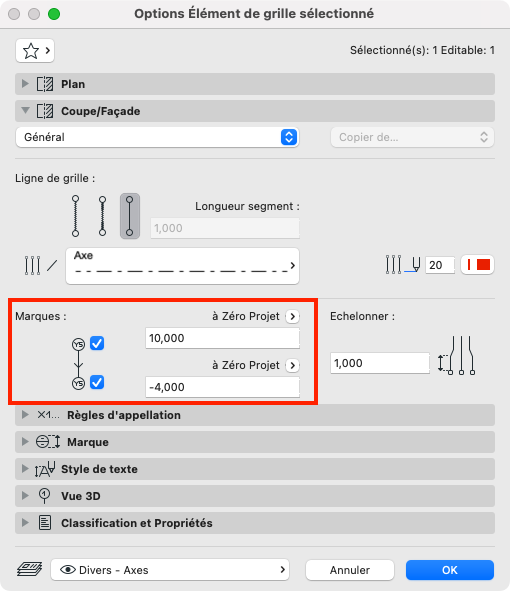

Dans les Options de la Grille / Coupe/Façade, vérifier que les cases d'affichage des Marques désirées soient activées et que la distance à partir du niveau de référence soit correcte.
En plan

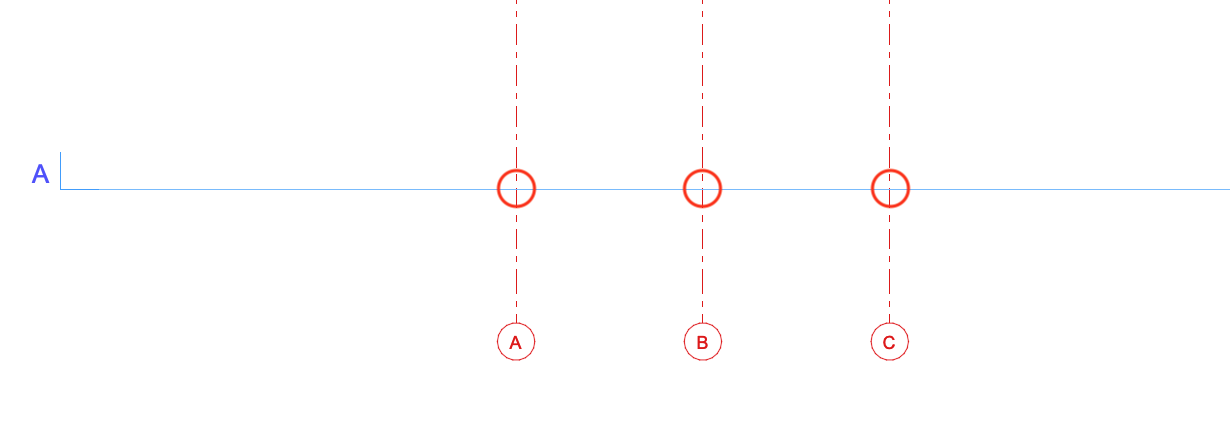

Vérifier que l'axe traverse la marque de coupe ou de façade.
