Problemstellung
Das automatische Verbinden verschiedener Bauteile – z. B. Wände mit Wänden, Wände mit Trägern usw. – soll verhindert werden, da die Darstellung der Konstruktionselemente sonst in Grundriss, Schnitt, Ansicht bzw. 3D nicht wie gewünscht ist. Die Konstruktionselemente – Wände, Träger, Stützen, Decke, Dach, Schale und Morph – sollen als separates Element sichtbar sein.
Troubleshooting
1. Verschneidungs-Grundsätze beachten
Konstruktionselemente in Archicad verbinden sich nach den Verschneidungs-Grundsätzen miteinander, d. h. abhängig davon, welches Bauteil verwendet wird, verschneiden sich Elemente sofort über Kollision bzw. Referenzlinie oder müssen vorher miteinander verbunden werden.

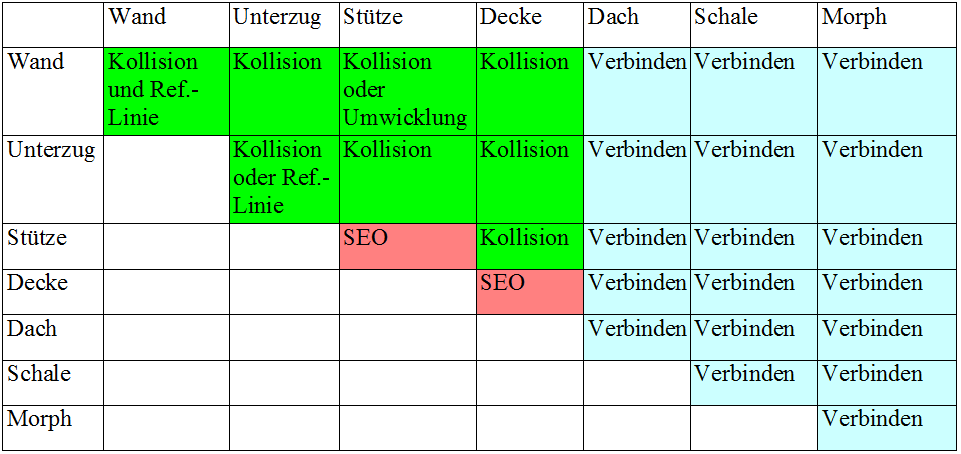

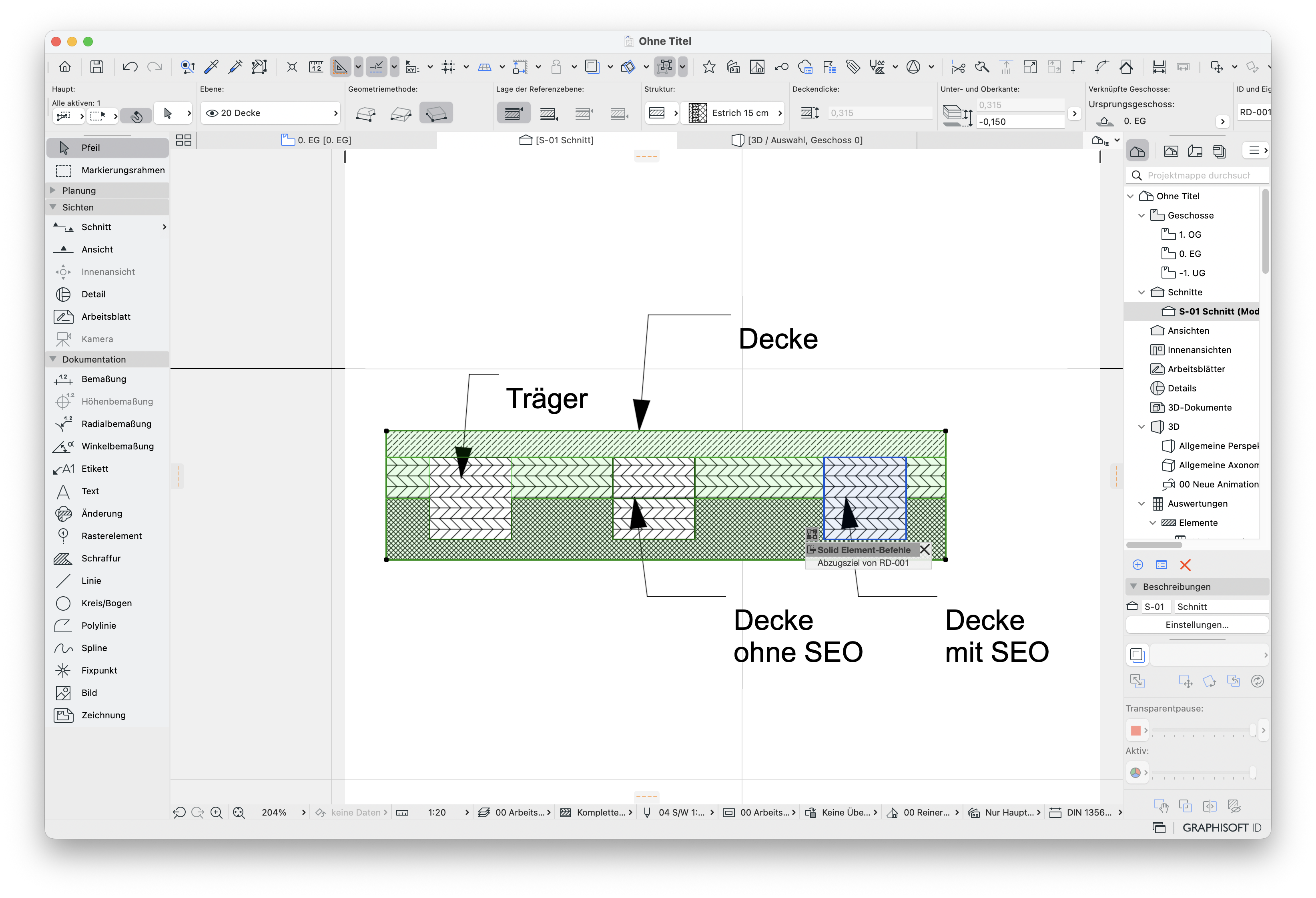

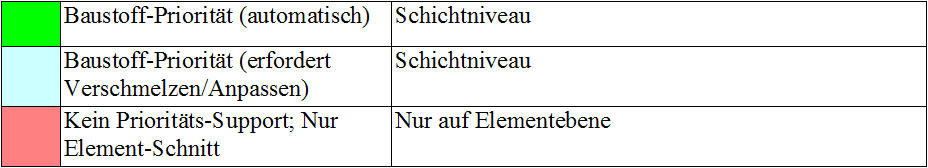

Beispielsweise können sich Decken und Decken nur mit Solid Element Befehlen (SEO) untereinander verbinden, während Decken und Träger sich automatisch über Kollision nach Verschneidungspriorität miteinander verbinden:
Um eine automatische Verschneidung zu verhindern, können Konstruktionselemente, die sich nur durch ein Verbinden miteinander verschneiden – z. B. Morph und Wand – ohne Verbindungsbefehl verwendet werden.
Hinweis:
In der Modellierungsrichtlinie werden für die entsprechenden Modellierungssituationen, z. B. Fundamente und Dämmstreifen, die passenden Werkzeuge empfohlen.
2. Verschiedene Baustoffe verwenden

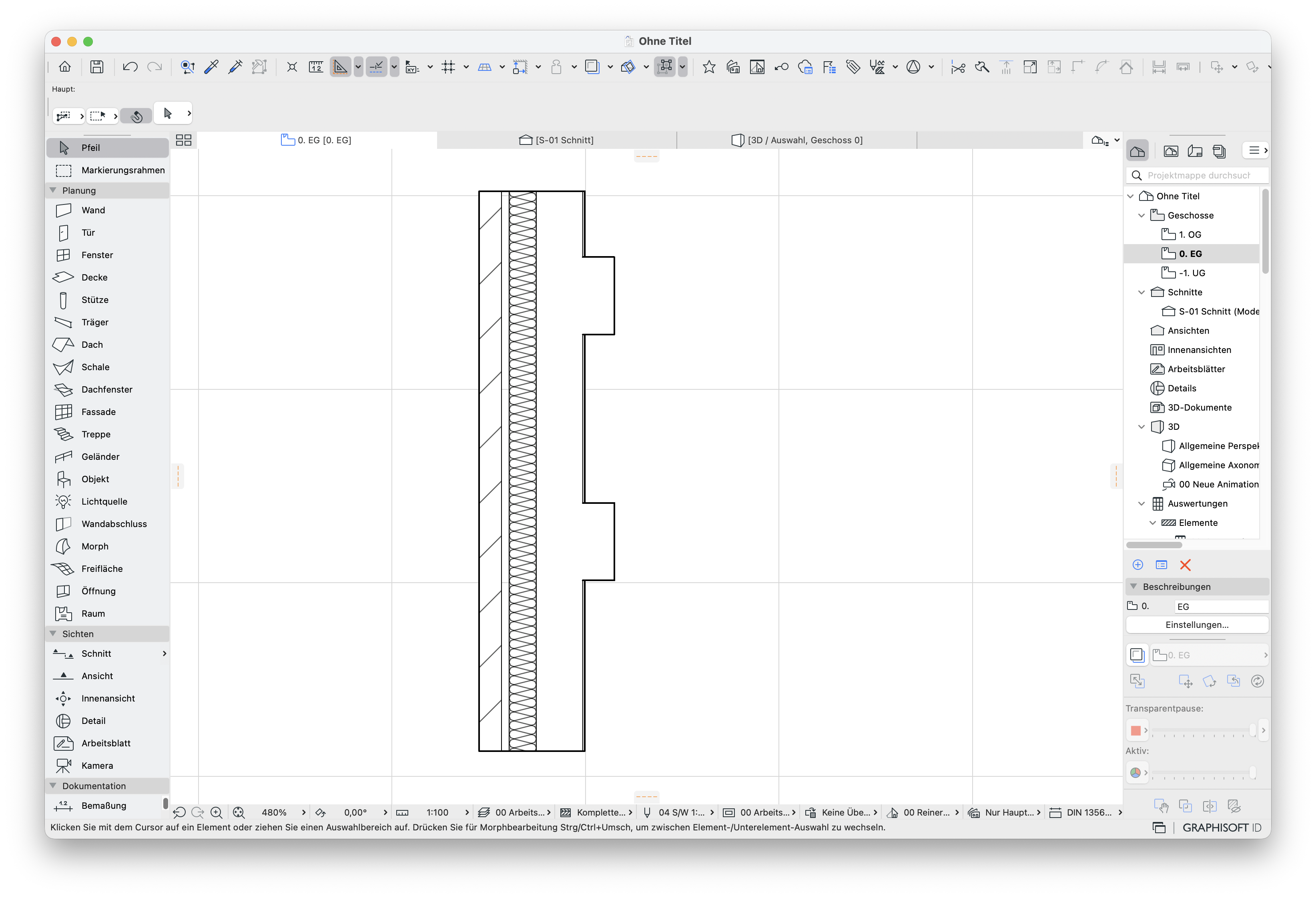

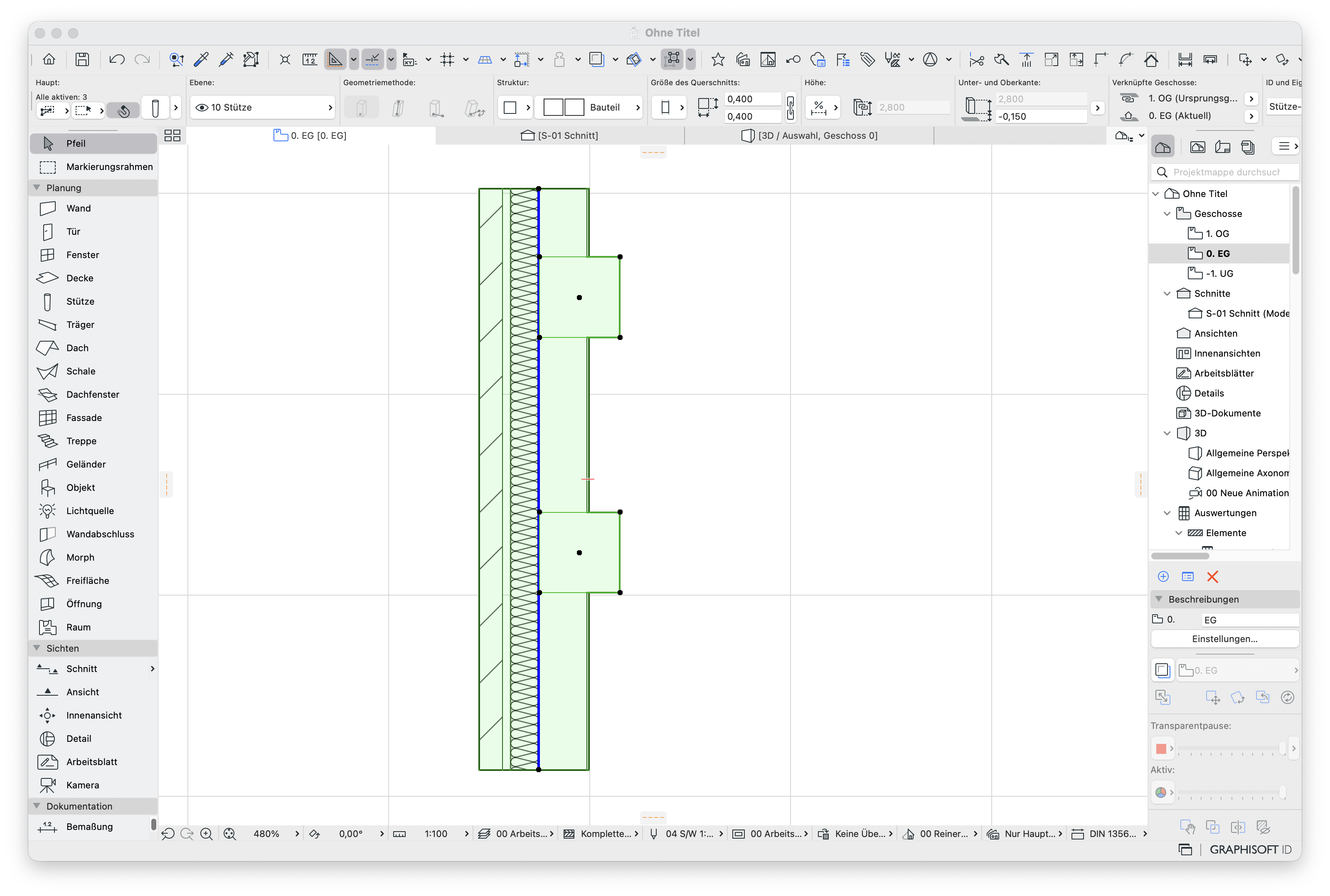

Wenn sich zwei Konstruktionselemente, z. B. Wand und Stütze, automatisch über Kollision oder Umwicklung miteinander verbinden, kann dies durch die Verwendung verschiedener Baustoffe mit unterschiedlichen Baustoffprioritäten unterbunden werden.
Die Baustoffe und deren Baustoffprioritäten können wie folgt geprüft werden:
- Die betroffenen Elemente auswählen.

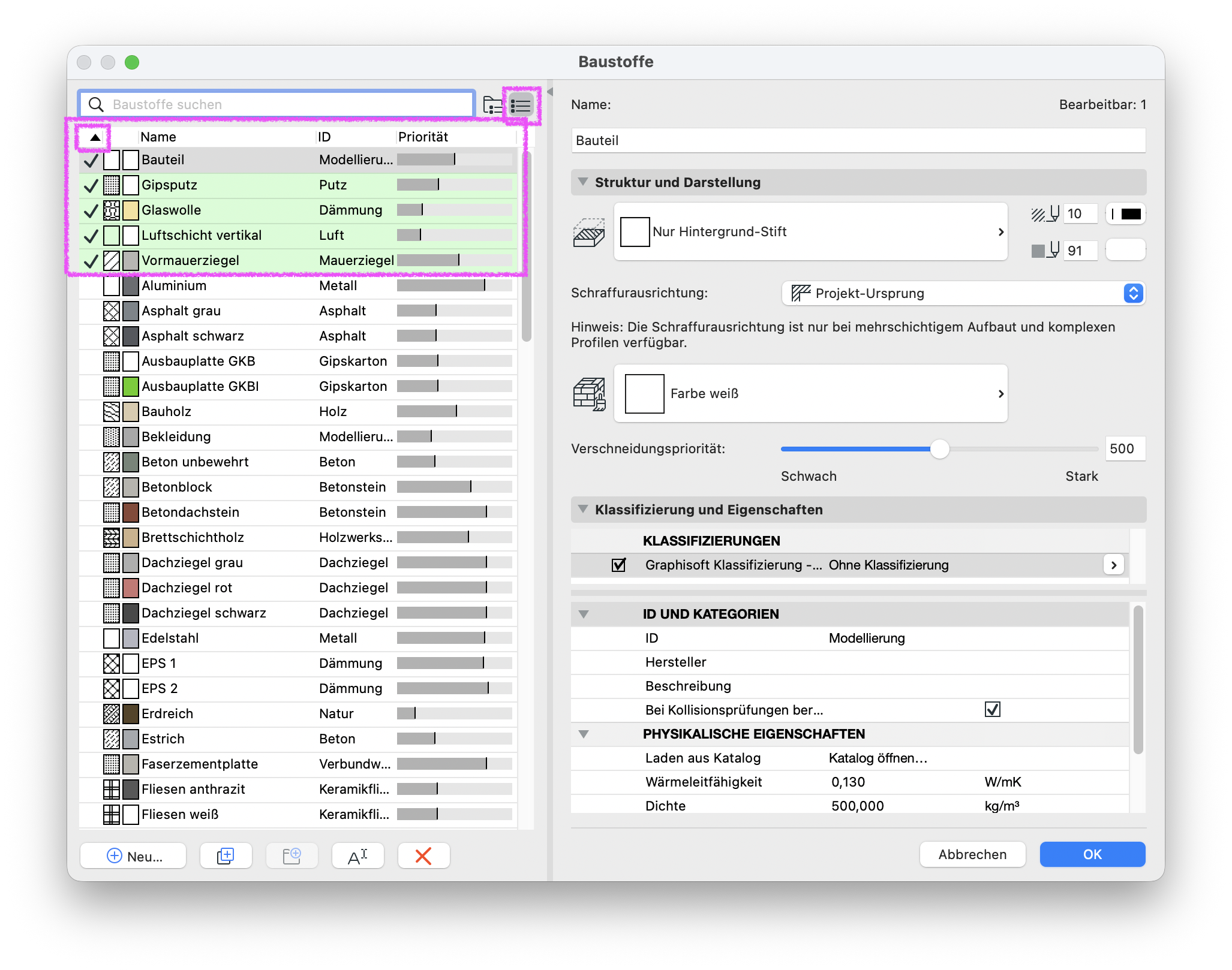

- Über Optionen > Element-Attribute > Baustoffe... öffnen.
- Mit dem Pfeil nach oben kann in der Listenansicht alle verwendeten Baustoffe der Konstruktionselemente gebündelt oben nach Konstruktionselement-Auswahl angezeigt werden.

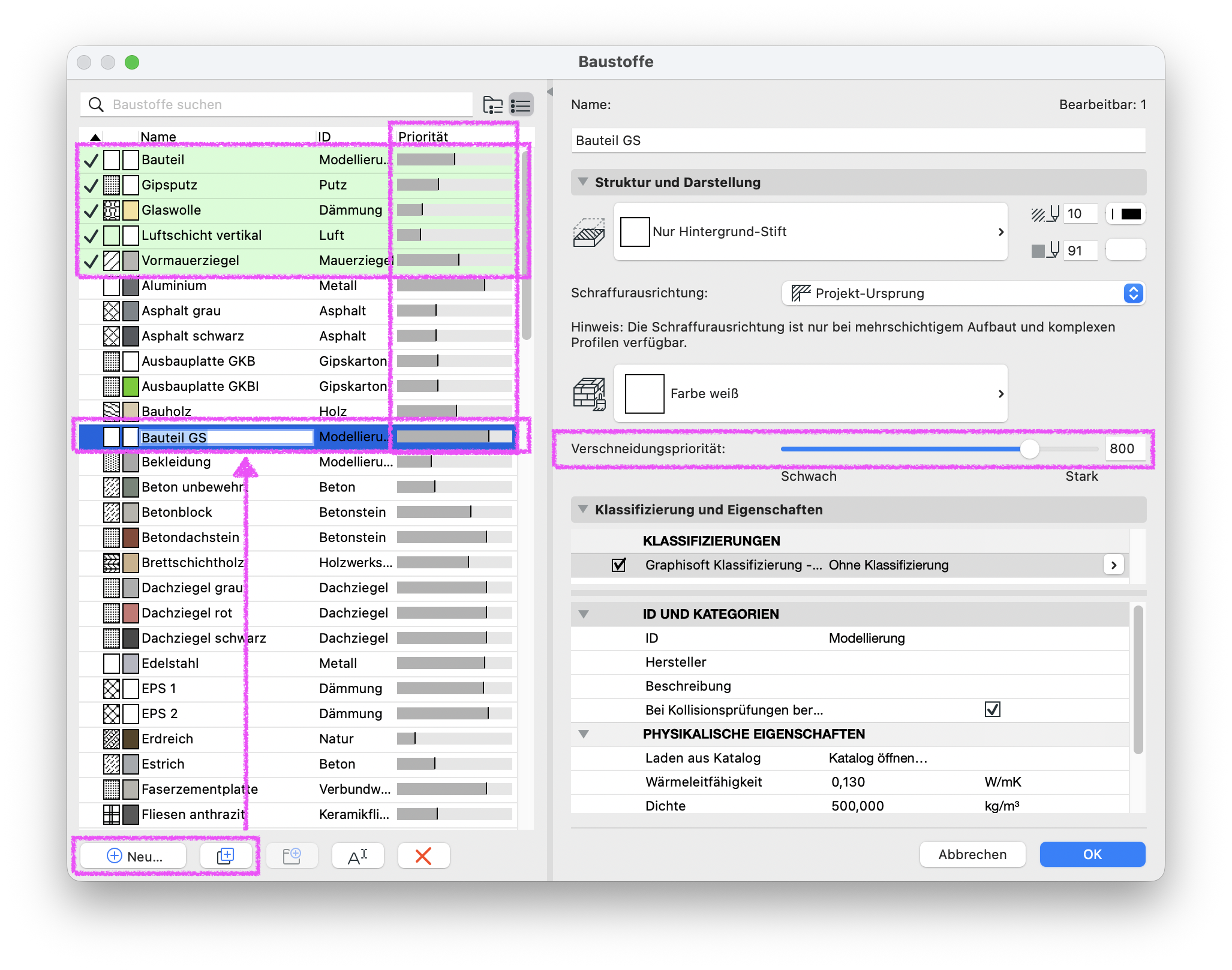

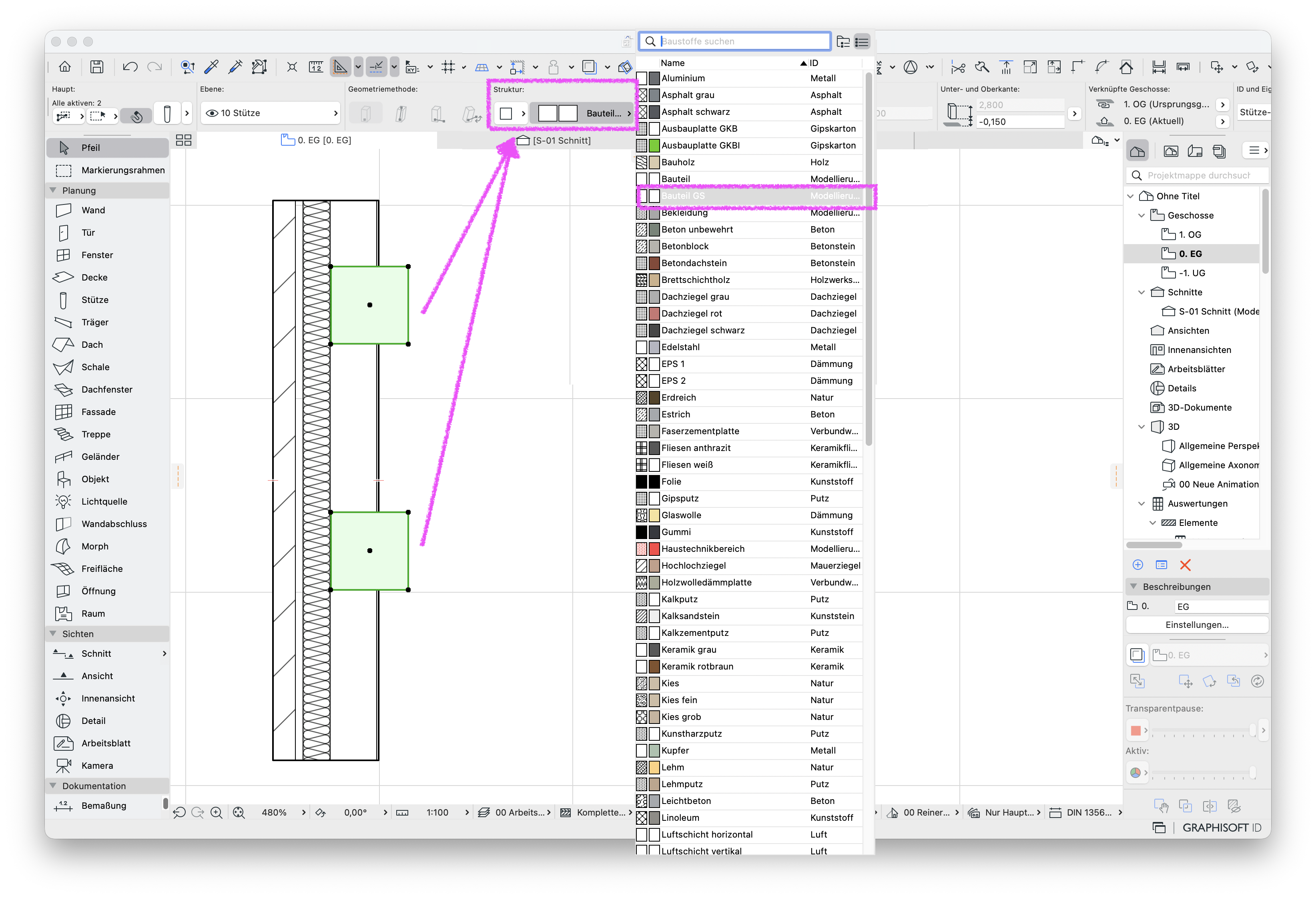

- Für den gewünschten Baustoff einen neuen Baustoff anlegen.
- Die Verschneidungspriorität für den Baustoff, der bestehen bleiben soll, muss die Verschneidungspriorität höher eingestellt werden als bei den anderen hervorgehobenen Baustoffen.
- Den Vorgang mit OK bestätigen.
- Im Grundriss für die Elemente den neuen Baustoff auswählen.

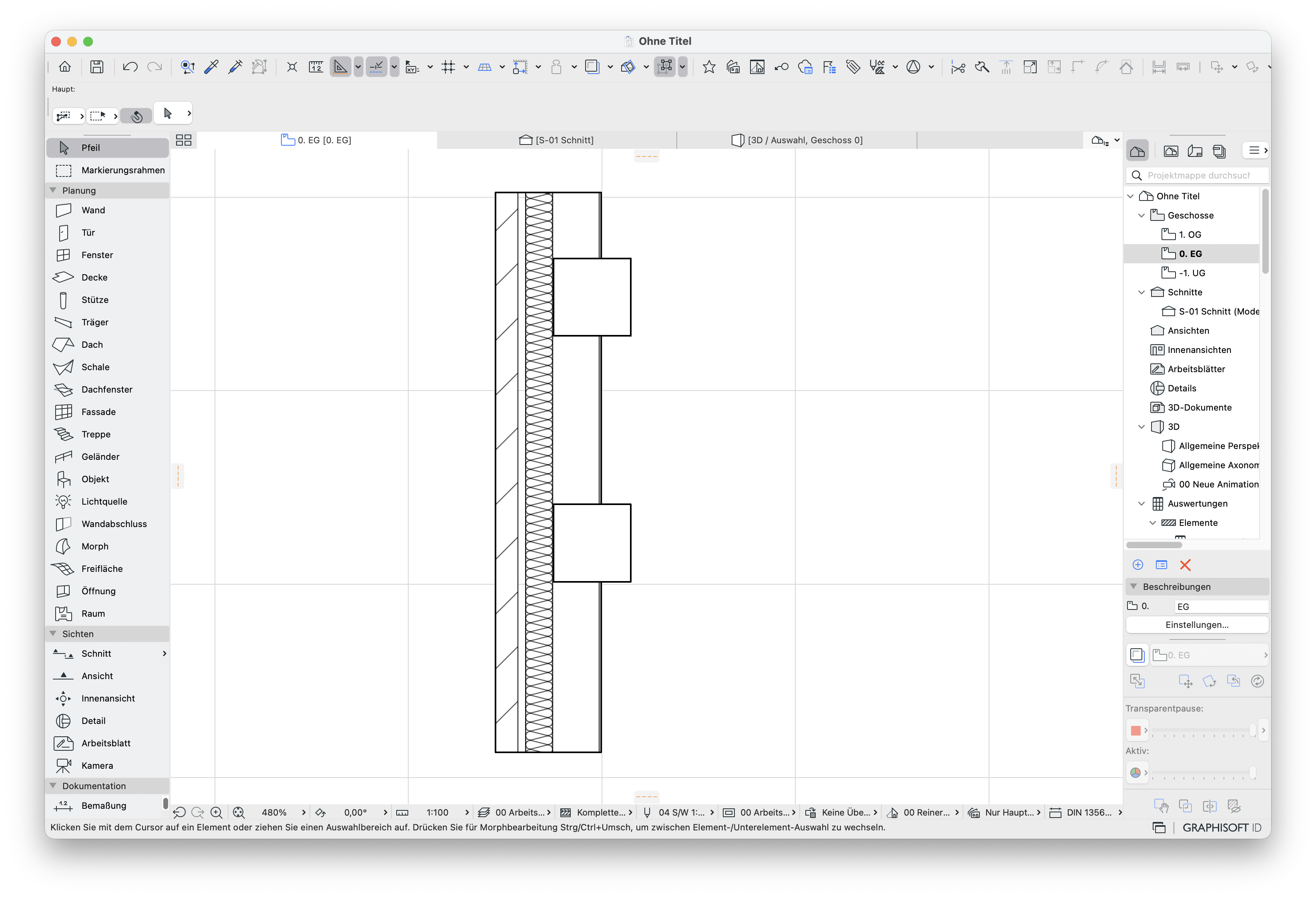

- Anschließend wird die Stütze mit dem Baustoff der höheren Verschneidungspriorität aus der Wand automatisch ausgeschnitten:
Hinweis:
Änderungen an den Baustoffen und deren Prioritäten wirken sich immer global auf das gesamte Projekt – z. B. alle mehrschichtigen Bauteile mit diesem Baustoff und Auswertungen – aus.
3. Ebenenkombination
Wenn der Baustoff nicht verändert werden darf, kann stattdessen auch die Ebenenkombination verwendet werden, um die Verschneidung zu unterbinden.
Hierfür muss wie folgt vorgegangen werden:

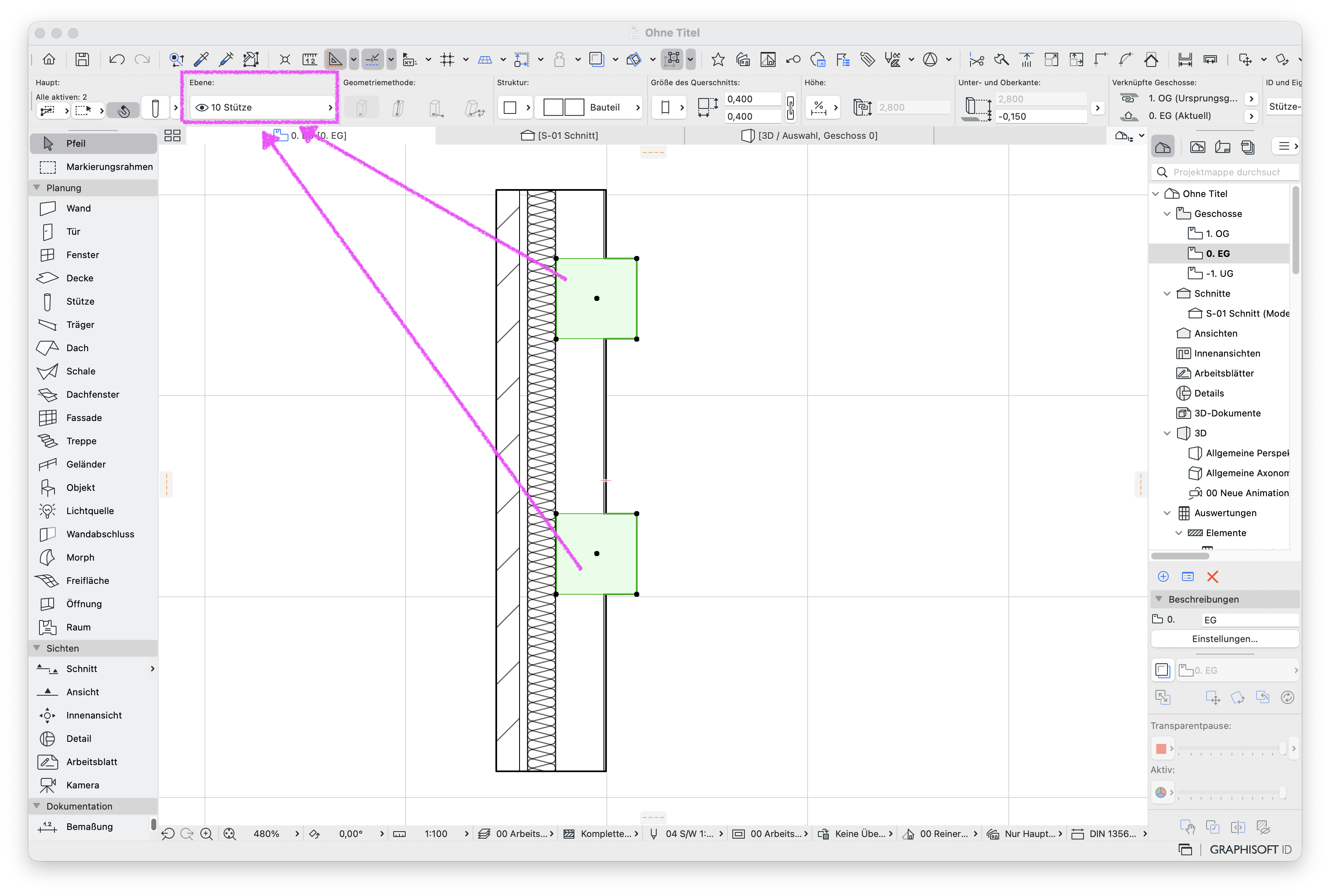

- Ebene der Elemente in den Element-Einstellungen prüfen.

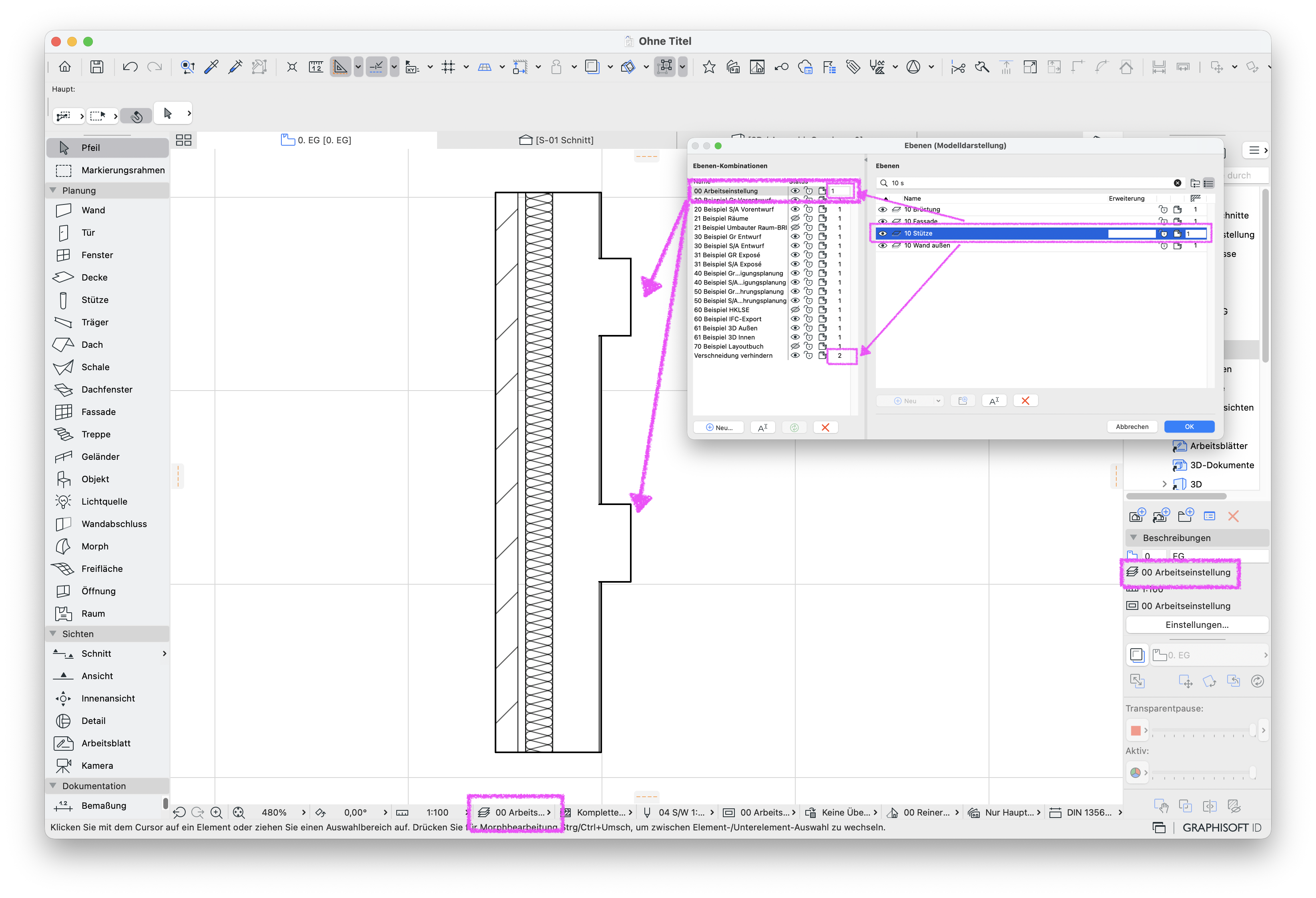

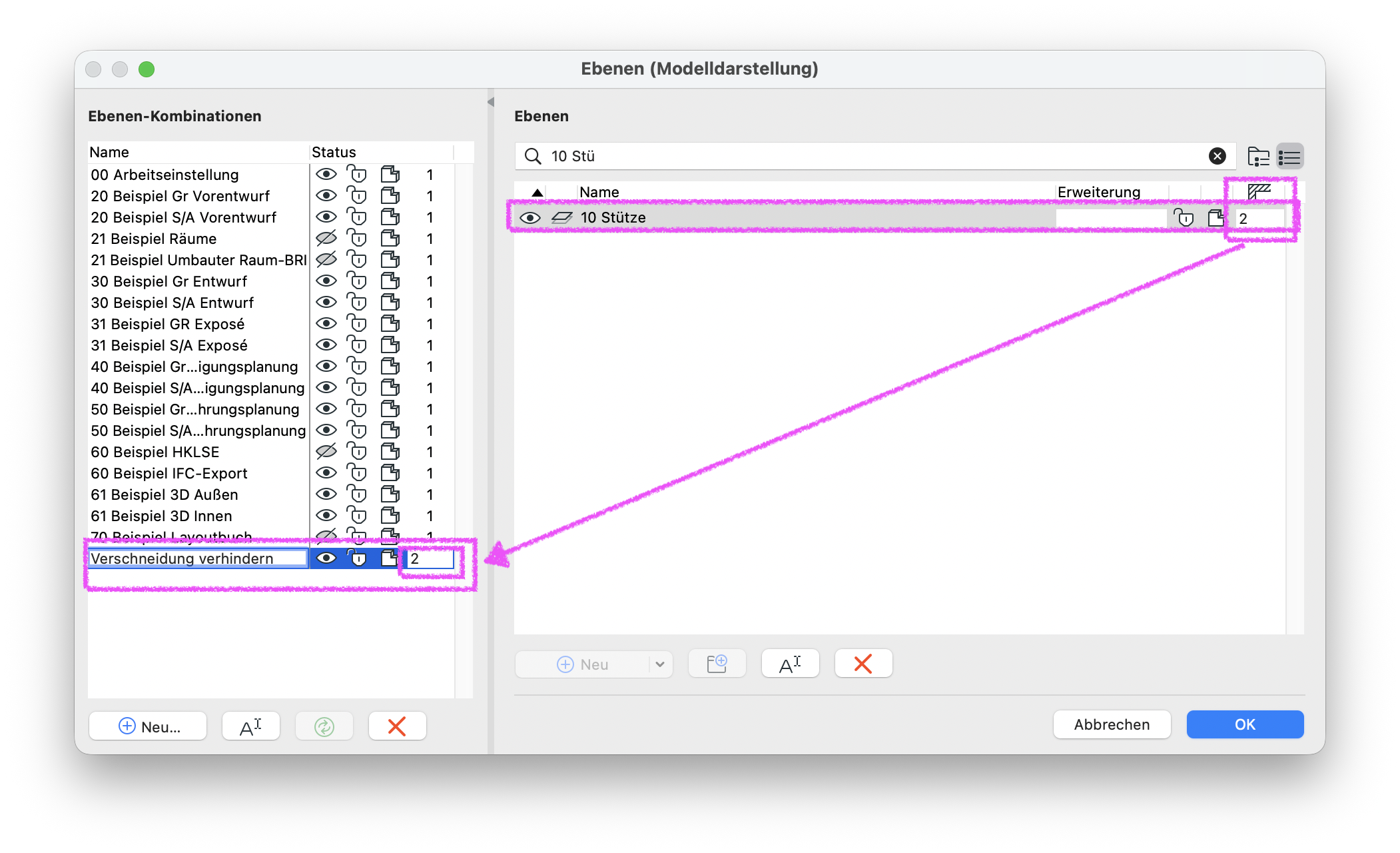

- Über Dokumentation > Ebenen > Ebenen (Modelldarstellung)... öffnen.

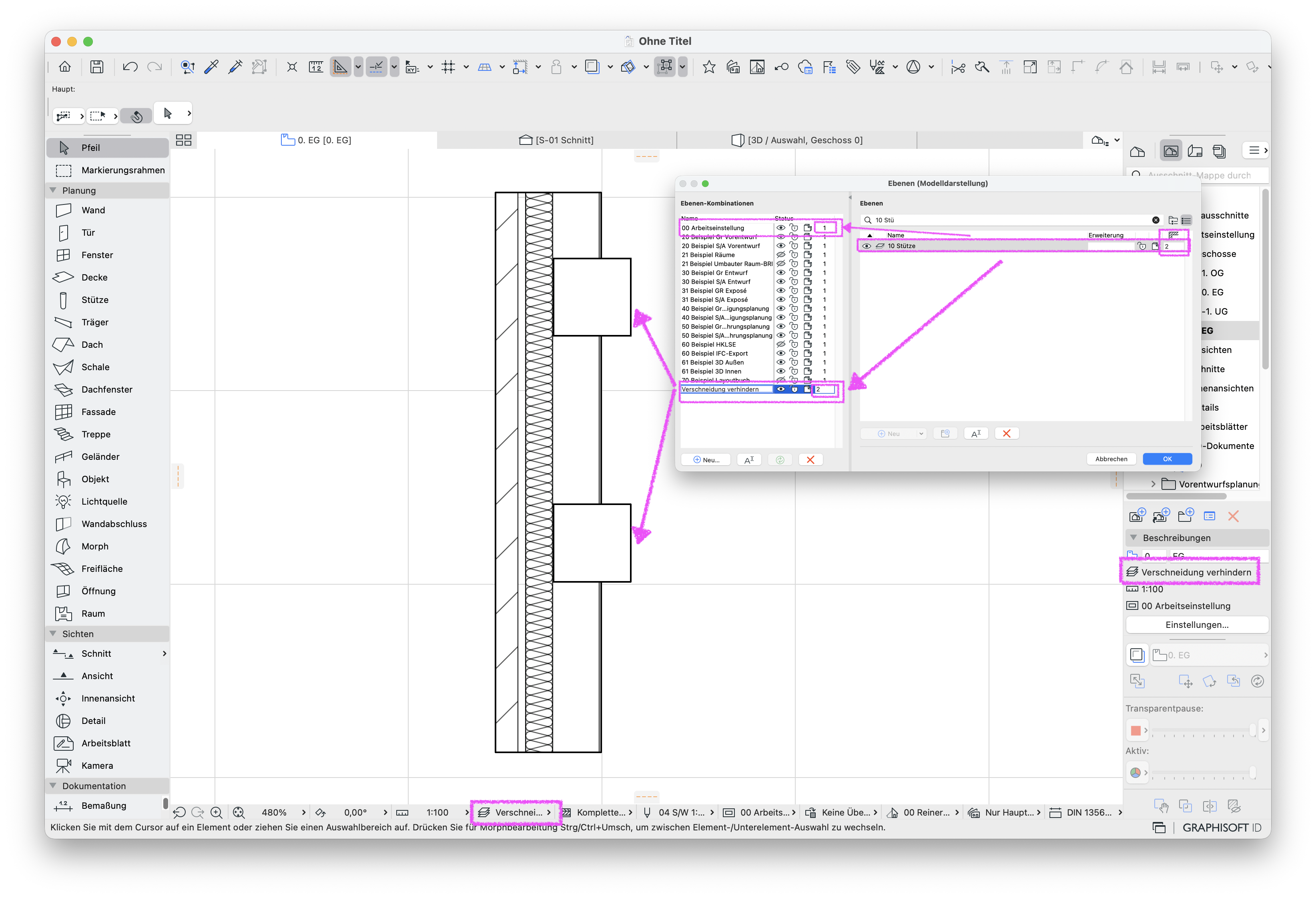

- Ebene der betroffenen Elemente suchen und der Ebene in der jeweiligen Ebenenkombination eine neue Ebenen‑Verschneidungsgruppenzahl zuweisen.
- Elemente verbinden sich nur, wenn diese Teil der gleichen Ebenen-Verschneidungsgruppe sind. Dadurch können sich Elemente mit abweichender Gruppe nicht mehr mit anderen Elementen unterschiedlicher Ebenen-Verschneidungsgruppe verbinden.
Hinweis:
Pro Ebenenkombination kann dieselbe Ebene unterschiedliche Verschneidungsgruppenzahlen erhalten, somit können verschiedene Ausschnitte mit unterschiedlichen Ebenenkombinationen unterschiedliche Darstellungen anzeigen.
Das Ausblenden einer Ebene ist nicht ausreichend, um die Verschneidung über die Ebenen zu unterbinden. Wenn Ebenen nur ausgeblendet sind, aber trotzdem Teil der gleichen Verschneidungsgruppe sind wie andere sichtbare Ebenen, verschneiden sich weiterhin die Elemente miteinander und es entstehen ungewollte Öffnungen oder Archicad Elemente verschwinden.
4. Umbau-Status

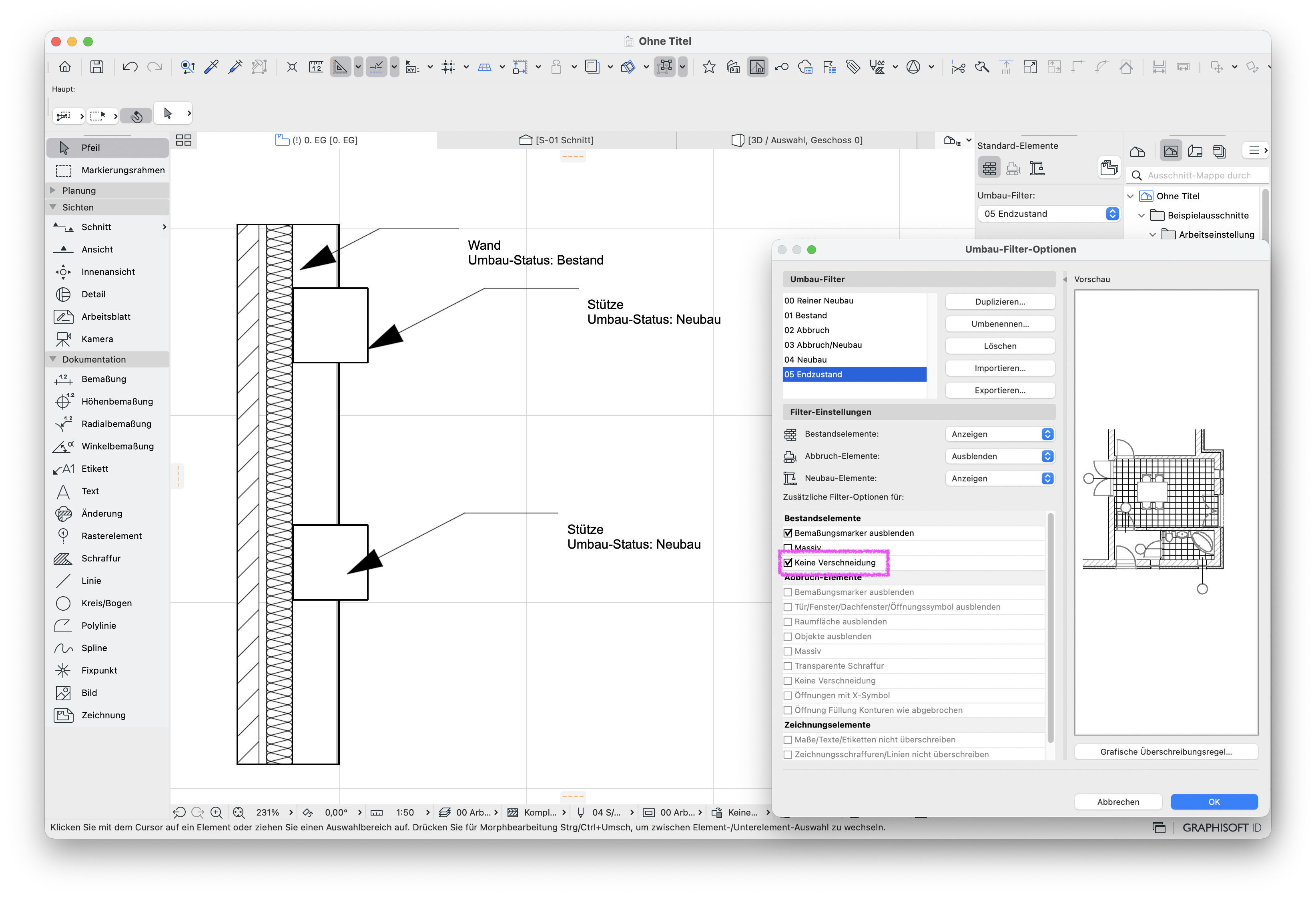

Mit Hilfe des Umbau-Status der Elemente kann die Verschneidung für die im Ausschnitt angewandten Umbau-Filter von Bestand, Abbruch und Neubau-Elementen verhindert werden:
- Über Dokumentation > Umbau > Umbau-Filter-Optionen... öffnen.
- Für Bestandselemente bzw. Abbruchselemente in den Umbau-Filtern die Option Keine Verschneidung aktivieren.
- Die Änderungen mit OK bestätigen.
Hinweis:
Der Umbau-Status von Elementen kann über die Umbau-Palette – aufrufbar unter Fenster > Paletten – geprüft und neu zugewiesen werden.
Pro Umbau-Filter können die Einstellungen unter Umbau-Filter-Optionen abweichend zueinander eingestellt werden. Unterschiedliche Ausschnitte können dadurch für verschiedene Umbau-Filter Verschneidungen darstellen oder unterbinden.
