Problemstellung

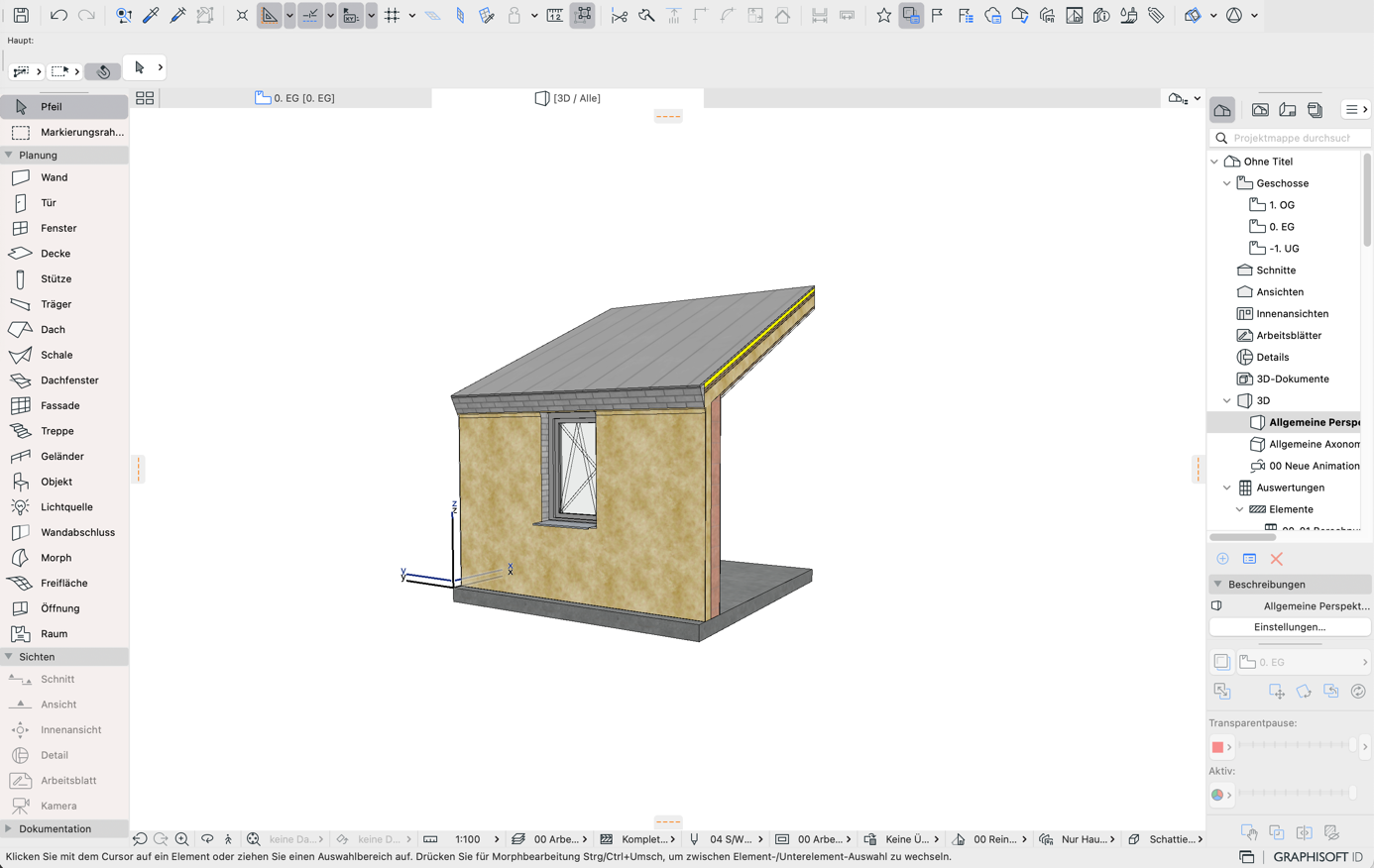

Nach der Ausführung des Timm-Befehls, unter Planung > Verbinden > Elemente mit Dach/Schale trimmen, eines Daches mit einer mehrschichtigen Wand, wird die äußerste Schicht der mehrschichtigen Wand durch die Verbindung der Elemente abgezogen.
Troubleshooting
1. Trimmkörper aktivieren

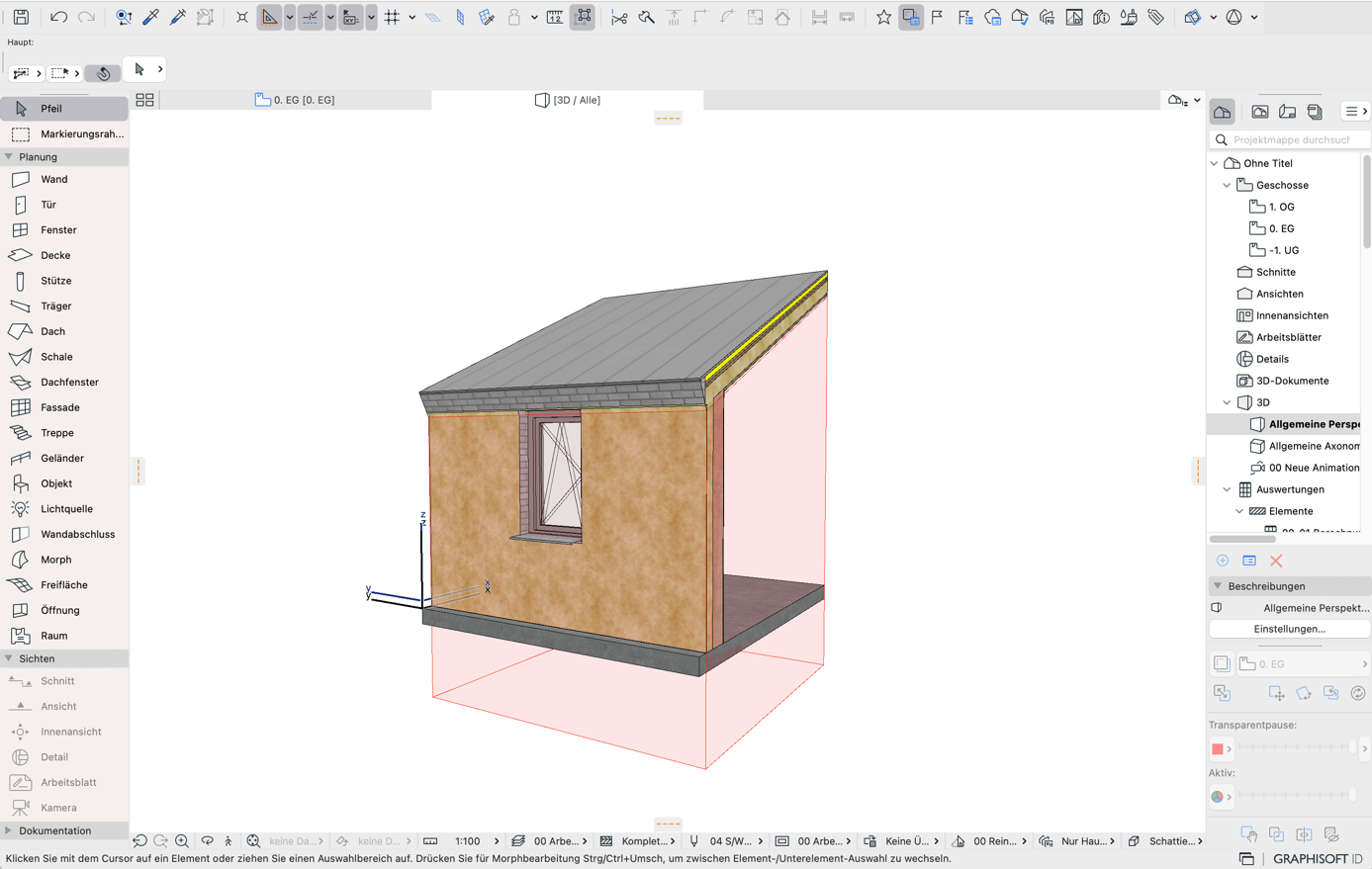

Unter Ansicht > Bildschirmdarstellungs-Optionen > Trimm-Körper können die roten Trimm-Körper von Dächern aktiviert werden. Anhand des Trimm-Körper wird deutlich, dass der Abzug der äußersten mehrschichtigen Wandschicht durch den zu kurzen Trimm-Körper des Daches verursacht wird.2. Alle Dachkanten betroffen: Dachkanten-Einstellungen im Werkzeug prüfen

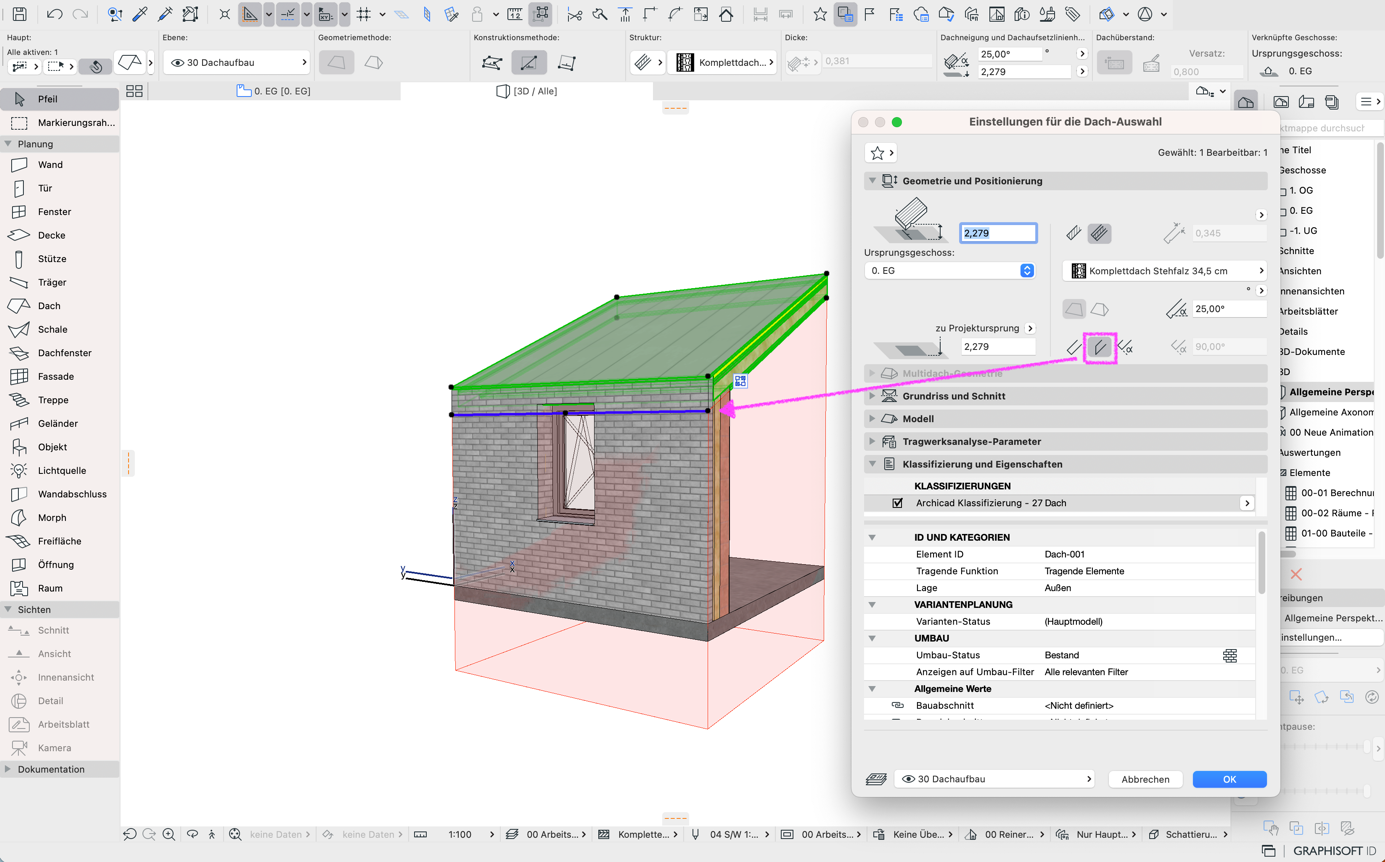

Wird die Einstellungen für die Dach-Auswahl bei dem betroffenen Dachelement geöffnet ist bei Abschluss für die Dachkanten ein Vertikaler oder Eigener Winkel eingestellt.
Damit der Trimm-Körper bis zur Außenkante der Wand geht, muss ein Vertikaler Abschluss für die Dachkanten in den Dach-Einstellungen gewählt werden. Generell beginnt der Trimm-Körper an der unteren Dachkante.
3. Nur einzelne Dachkanten betroffen: Individuelle Kanten-Einstellung prüfen

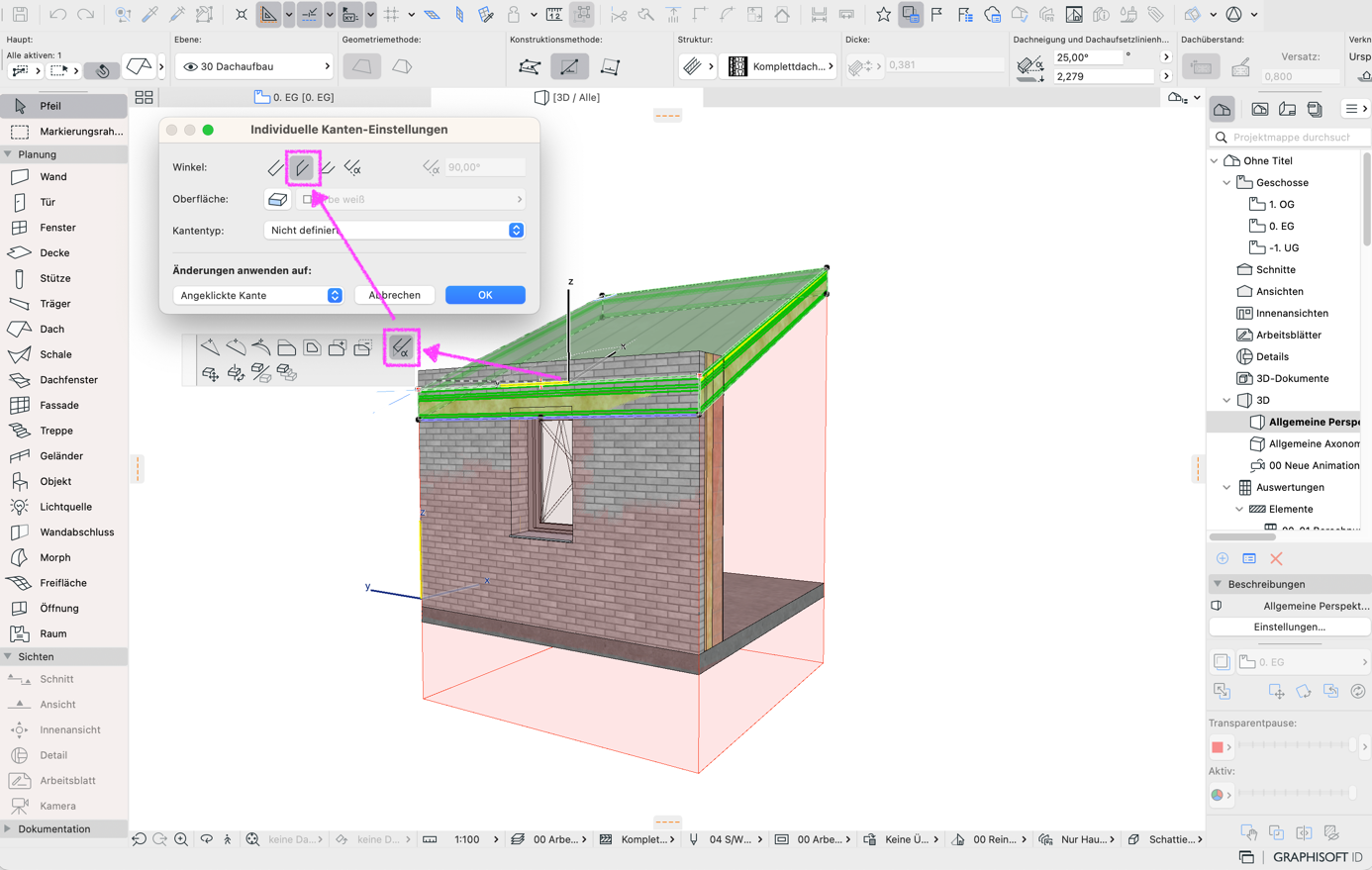

Wenn nur einzelne Dachkanten von einem Dach einen zu kurzen Trimm-Körper haben, muss die Individuelle Kanten-Einstellung des Daches überprüft werden. Hierzu wird die obere betroffene Kante des Daches angeklickt und in der Pet-Palette die Individuelle Kanten-Einstellungen geöffnet.
Unter Winkel muss ein Vertikaler Winkel eingestellt werden, da der Trimm-Körper an der unteren Dachkante beginnt.

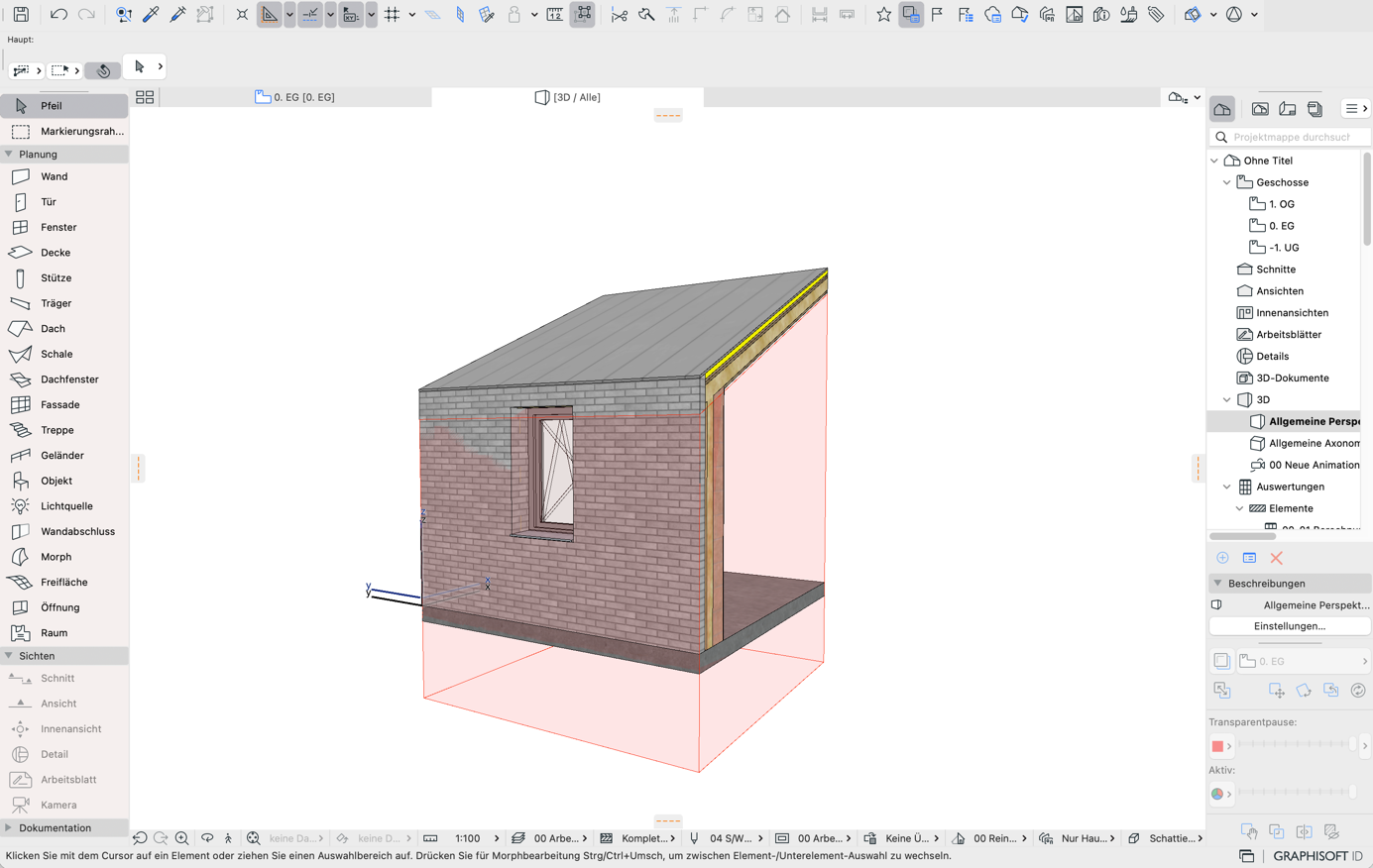

Wenn das Dach und die Wand miteinander getrimmt sind, bleibt die äußerste Wandschicht erhalten.
