Problemstellung

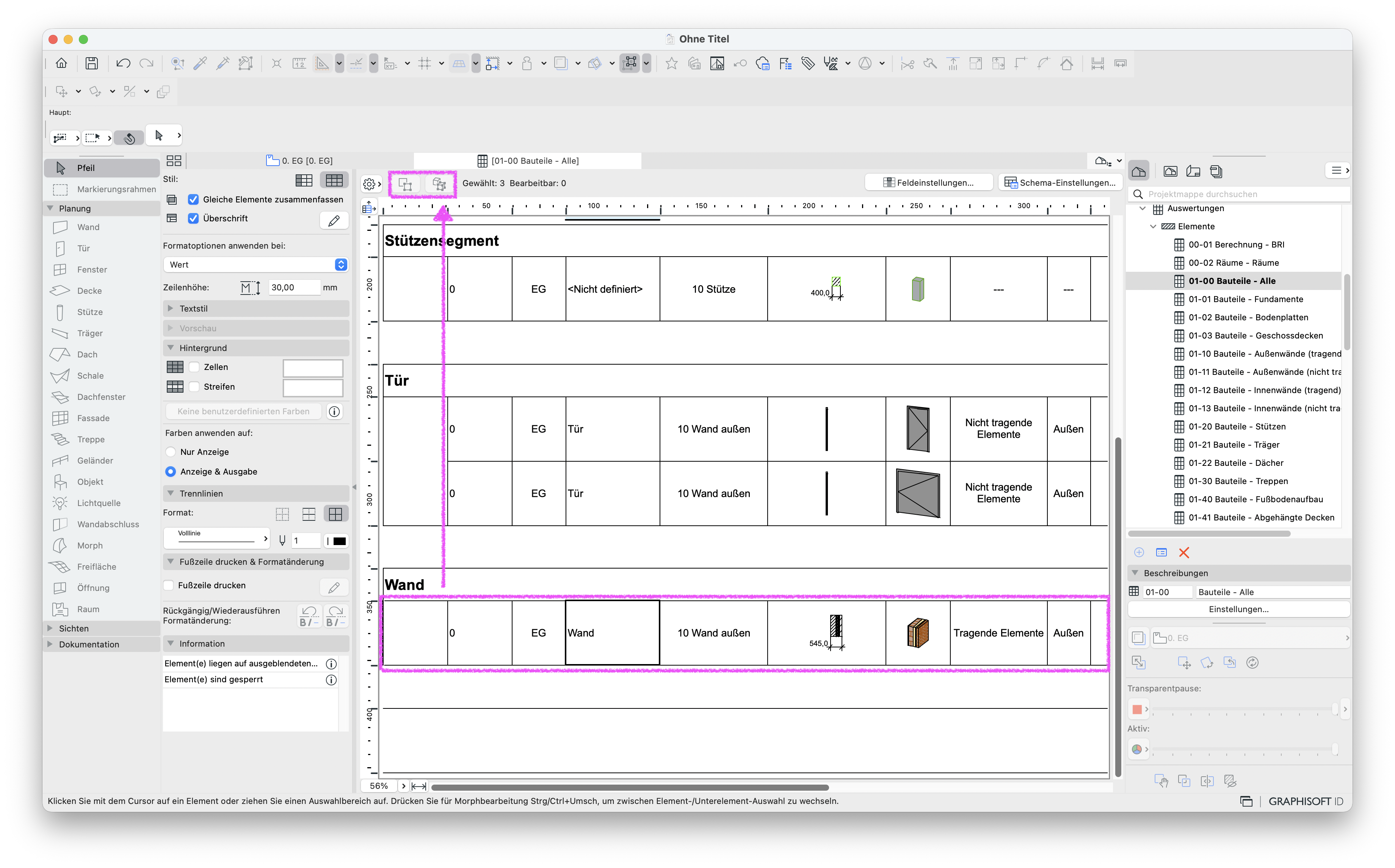

In einer Auswertung sind die Symbole Im Grundriss anzeigen bzw. Im 3D anzeigen ausgegraut und nicht auswählbar. Dadurch ist es nicht möglich, ein Element direkt aus der Auswertung im Grundriss oder im 3D zu öffnen.
Troubleshooting

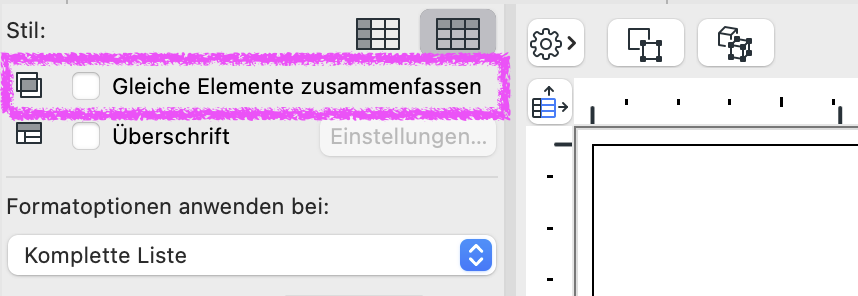

1. Gleiche Elemente zusammenfassen deaktivieren
Option Gleiche Elemente zusammenfassen deaktivieren und nochmal einzelne Elemente überprüfen.
2. Sichtbarkeitseinstellungen für das betroffene Element prüfen
Damit die Funktionen Im Grundriss anzeigen bzw. Im 3D anzeigen verfügbar sind, muss das betroffene Element in den jeweiligen Ausschnitten sichtbar sein.
Ist das Element durch eine der folgenden Einstellungen unsichtbar?
Dokumentation >…
- Durch Ebenen ausgeblendet.
- Durch Strukturdarstellung ausgeblendet.
- Durch Modelldarstellung ausgeblendet.
- Durch Umbau-Filter ausgeblendet.
- Durch Variantenplanung ausgeblendet (ab Archicad 27).
Ansicht > Elemente in 3D > …
- Durch Elemente in 3D filtern und schneiden… ausgeblendet.
- Durch 3D Schnittebene ausgeblendet.
