Problemstellung

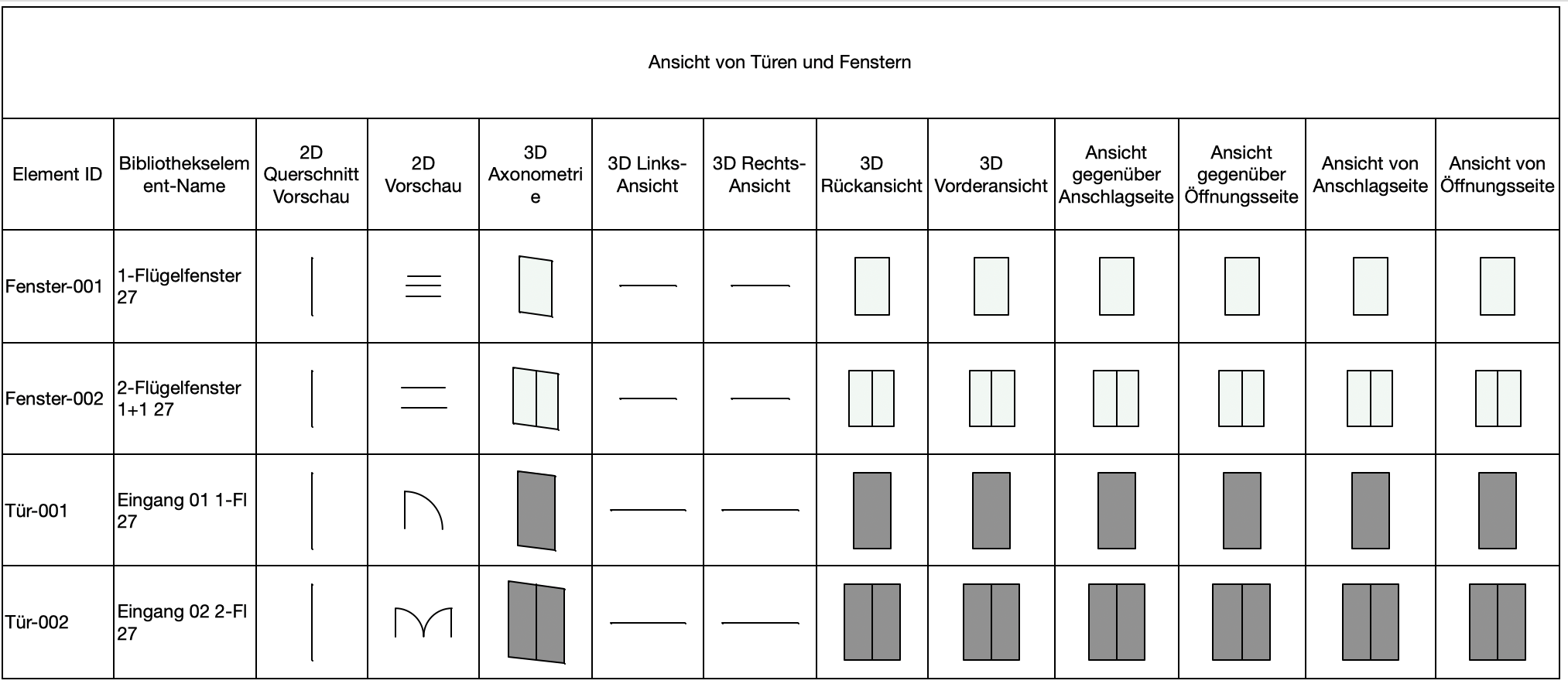

Wenn in der Auswertung die Elementtypen Fenster und / oder Türen ausgewertet werden und die Parameter 2D Querschnitt Vorschau, 2D Vorschau, 3D Axonometrie, 3D Links-Ansicht, 3D Rechts-Ansicht, 3D Rückansicht, 3D Vorderansicht, Ansicht gegenüber Öffnungsseite, Ansicht von Anschlagseite und Ansicht von Öffnungsseite hinzugefügt werden, dann werden diese entweder zu detailreich oder zu simpel angezeigt.
Troubleshooting
Auswertung als Ausschnitt sichern

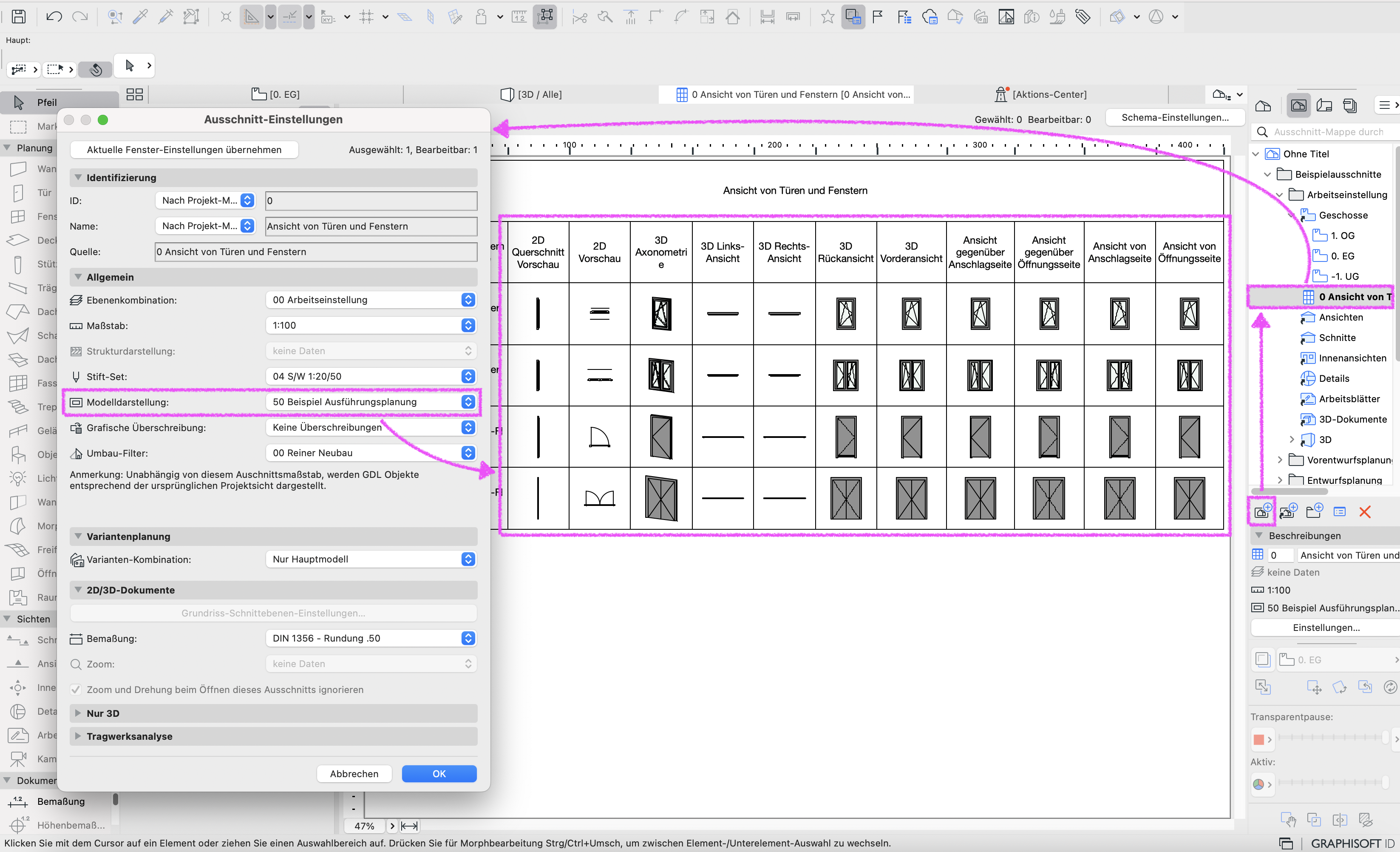

Auswertungen müssen als Ausschnitt gesichert werden. Im Ausschnitt kann anschließend die gewünschte Modelldarstellung ausgewählt werden. Die Einstellungen der Modelldarstellung unter den Reiter Detaillierung für Tür, Fenster und Dachfenstersymbole (Archicad Bibliothek Version) wirken sich auf den Detaillierungsgrad der oben aufgelisteten Parameter aus.
Hinweis:
Werden Projektsichten, also auch Auswertungen, über die Projekt-Mappe geöffnet, werden keine Darstellungs-Einstellungen nachhaltig gesichert und können sich damit verändern.
Deshalb muss für jede Projektsicht mit speziell festgelegten Einstellungen auch ein Ausschnitt gespeichert werden. Nur wenn eine Sicht als Ausschnitt gespeichert wird, kann sichergestellt werden, dass die getätigten Einstellungen erhalten bleiben und den gewünschten Einstellungen entsprechen.
