Problembeschreibung
IFC Export wird nicht ausgeführt oder funktioniert nicht wie gewünscht.
Troubleshooting
1. Nur relevante Inhalte exportieren
Grundsätzlich sollen separate IFC Modelle für verschiedene Fachplaner bzw. Gewerke ausgegeben werden. Es wird empfohlen nur die für das jeweilige Gewerk relevante und notwendige Elemente und Daten zu exportieren – alles andere sollte aus dem Export ausgeschlossen werden.
Zum Beispiel, bei einem IFC Modell für den TGA-Planer können Bäume, Geländer, Möblierung usw. vor dem Export ausgeblendet werden.
2. IFC aus dem 3D Fenster exportieren

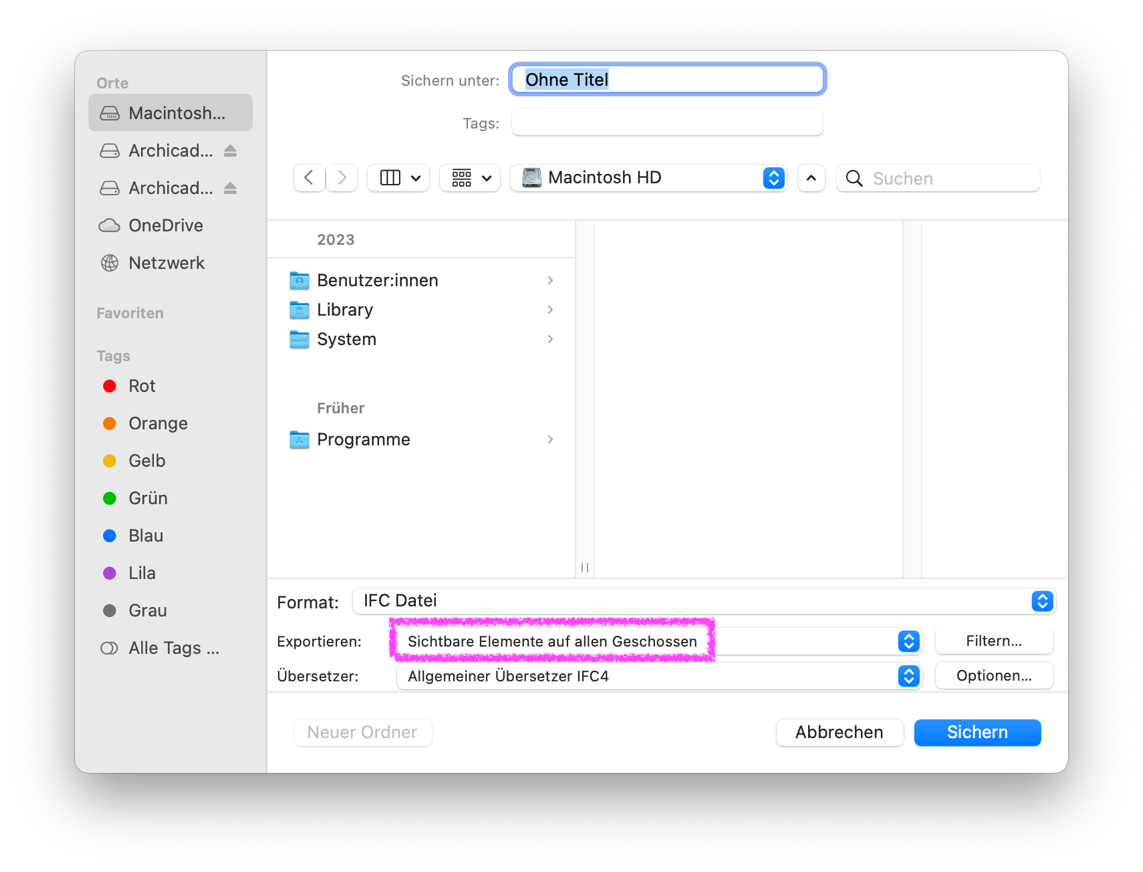

Gewünschte Inhalte im 3D Fenster anzeigen lassen und danach über Ablage > Sichern als exportieren. Dabei Sichtbare Elemente auf allen Geschossen wählen.
Somit wird vor dem Export kontrolliert welche Elemente in dem IFC ausgegeben werden.
3. Geeigneten Standard-Übersetzer verwenden

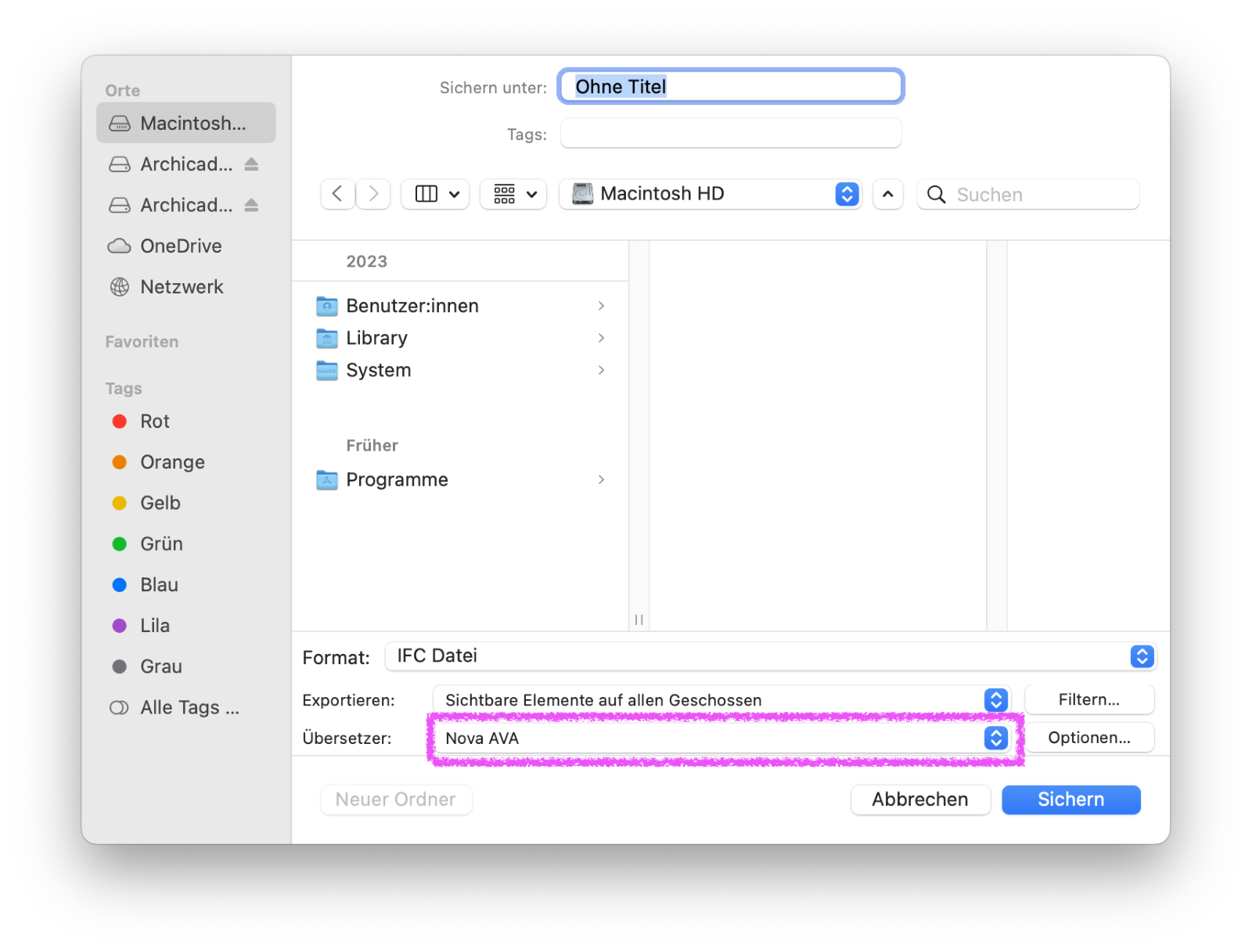

Je nach Vorgaben des Projektpartners kann beim IFC Export aus Archicad ein Standard-Übersetzer für die Zielsoftware gewählt werden, soweit verfügbar.
Für einen reibungslosen IFC-Austausch empfiehlt es sich zu Beginn des Projektes die Informationen über die Zielsoftware und Vorgaben für IFC Dateien von den Projektpartnern einzuholen.
Hinweis: alle Standard-Übersetzer aus der Standard-Vorlagendatei importieren
- Ablage > Interoperabilität > IFC > IFC-Übersetzer… öffnen
- auf Importieren klicken
- Vorlagendatei nach folgendem Pfad auswählen: Programme > Graphisoft > Archicad XX > Grundeinstellungen > Archicad > eine TPL-Datei wählen
Siehe auch Archicad-Hilfe zu IFC-Übersetzer.
4. Extrem komplexe Elemente aus dem Export rausnehmen
In manchen Fällen kann IFC Datei nicht exportiert werden, wenn in dem Export extrem komplexe Elemente enthalten sind. Solche Elemente können nicht berechnet werden aufgrund zB fehlerhaften Geometrien oder sehr hohen Polygonanzahlen.
In solchem Fall kann es helfen, problematische Elemente aus Export auszuschliessen.
Problematisch können sein: sehr detaillierte Geländer, 3D Objekte (zB Möbel) von Drittanbieter, 3D Bäume und Pflanzen, 3D Fahrzeuge, sehr große Freiflächen und andere sehr detaillierte 3D Objekte.
5. Elemente mit fehlender Geometrie

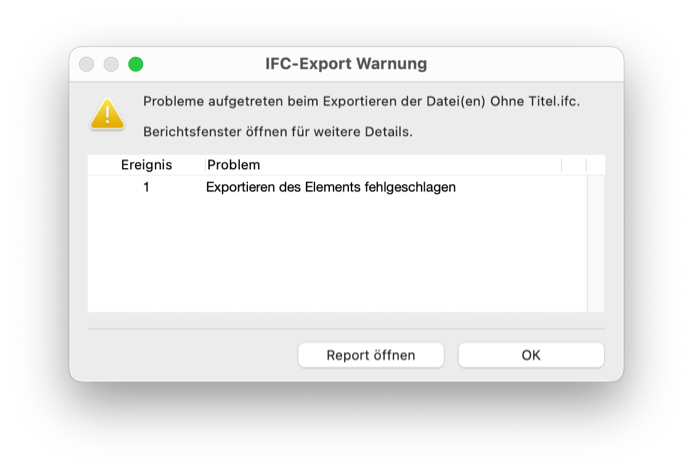

In seltenen Fällen erscheint nach dem IFC Export eine Hinweis-Meldung „Exportieren des Elements fehlgeschlagen“
Der IFC Export erfolgt auch trotz der Warnung korrekt.
Grundsätzlich sollte das exportierte Modell in einem IFC Viewer auf Plausibilität geprüft werden. Wenn keine Elemente in exportierter IFC Datei fehlen, kann die Meldung oft vernachlässigt werden.
Die betroffenen Elemente kann man in der Archicad-Datei suchen und prüfen:
- Ablage > Info > Session-Protokoll öffnen
- bis zu IFC-Export Protokoll scrollen und dann nach „Exportieren des Elements fehlgeschlagen“ suchen
- Archicad IFC ID (die lange Nummer aus Ziffern und Buchstaben) rauskopieren und über Suchen & Aktivieren in der Datei suchen
6. Exportierte IFC im IFC-Viewer prüfen
IFC Modell soll nicht mit Archicad zur Prüfung geöffnet werden – dabei wird IFC beim Import konvertiert und die Prüfung erfolgt somit nicht korrekt.
Kostenloser IFC Viewer zum herunterladen:
