Problembeschreibung

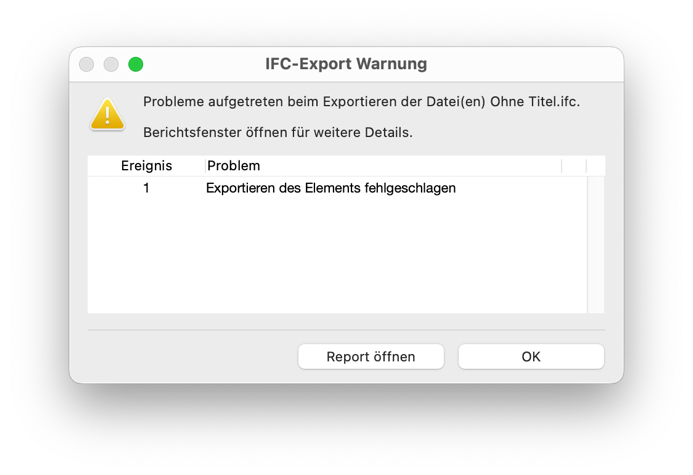

Ein oder mehrere Elemente können nicht exportiert werden oder fehlen im exportierten IFC Modell aufgrund fehlender Geometrie. Nach dem Export erscheint in Archicad eine Hinweis-Meldung „Exportieren des Elements fehlgeschlagen“
Troubleshooting
Hinweis: In vielen Fällen erfolgt der IFC Export auch trotz der Fehlermeldung korrekt. Grundsätzlich sollte das exportierte Modell in einem IFC Viewer auf Plausibilität geprüft werden. Falls keine Elemente in exportierter IFC Datei fehlen, kann die Meldung oft vernachlässigt werden.
Kostenloser IFC Viewer zum herunterladen:
1. Report öffnen und betroffene Elemente finden

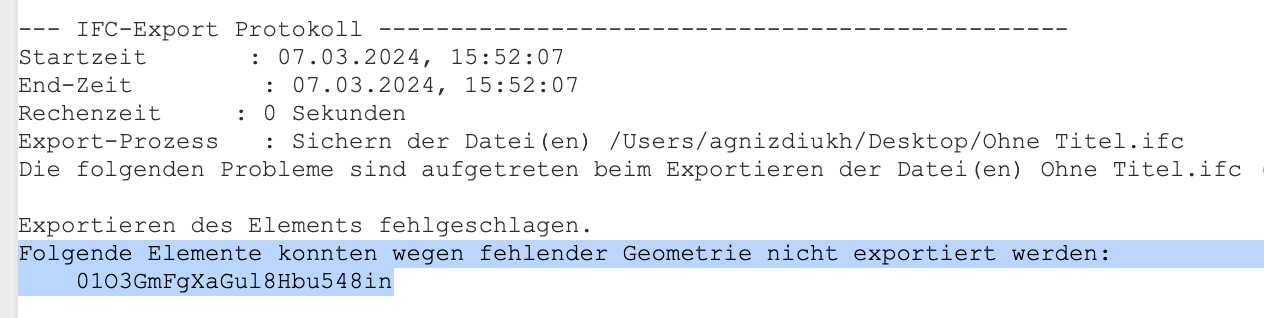

In der Fehlermeldung auf Report öffnen klicken oder alternativ Ablage > Info > Session-Protokoll öffnen. Im Protokoll bis zu IFC-Export Protokoll scrollen und dann nach „Exportieren des Elements fehlgeschlagen“ suchen.
Archicad IFC ID (die lange Nummer aus Ziffern und Buchstaben) rauskopieren.

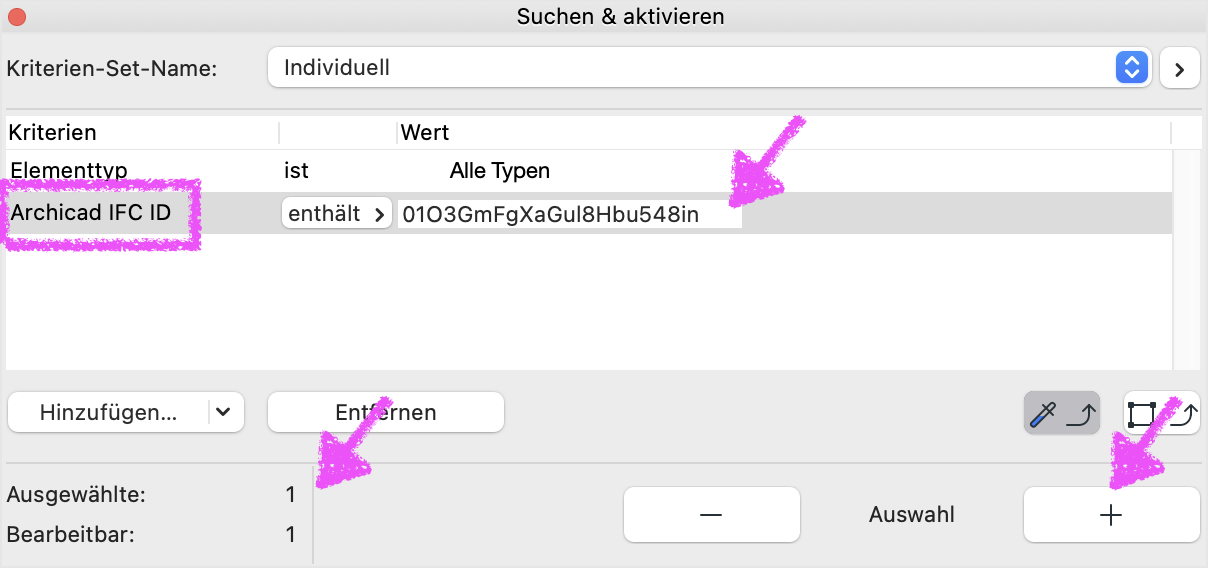

Über Bearbeiten > Suchen und aktivieren das betroffene Element suchen und auswählen.
2. Betroffene Elemente prüfen und ggf. anpassen/löschen
Gewählte Elemente am besten in 3D prüfen (Rechtsklick > Auswahl in 3D anzeigen).
Oft ist die fehlerhafte Geometrie im 3D erkennbar. Unter anderem können folgende Ursachen die fehlerhafte Geometrie erzeugen:
- Verschneidung mit anderen Elementen bzw. „Verschlucken“ durch andere Elemente
- Inkorrekte Solid Element Befehle oder Trimmbefehle
- Modelldarstellung – Teile des Elements vereinfacht oder ausgeblendet
- Inkorrekte Modellierung
- Eigene Profile: inkorrekter Aufbau der Schichten bzw. überlappende Schichten
Um die Meldung zu vermeiden, sollen betroffene Elemente ausgebessert oder gelöscht werden.
