Problemstellung
Im Projektverlauf sind unnötige oder doppelte Attribute im Projekt entstanden und sollen bereinigt werden. Es ist jedoch nicht ersichtlich, welche Folgen das Verändern der Attribute im Projekt haben wird.
Die Entstehung von fehlenden Attributen in Werkzeugen, Favoriten, platzierten Elementen und in anderen Attributen soll vermieden werden, da das Löschen von Attributen unerwartete Folgen für das Projekt selbst und die Projektdarstellung haben können.
Troubleshooting
1. Sicherungskopie erstellen
- Ablage > Sichern als...
Bevor Attribute in einer Archicad-Datei verändert werden, sollte immer eine Sicherheitskopie des aktuellen Projektstands angelegt werden.
Das Bearbeiten und Löschen von Attributen kann nicht rückgängig gemacht werden, nachdem die Änderungen im Attribute-Manager mit OK bestätigt wurden. Änderungen der Attribute in jeglicher Art und Weise sind für die Datei endgültig.
Hinweis:
Attribute können aus Dateien exportiert und importiert werden. Hierbei ist zu beachten, dass diese nach Index, Name und GUID zugeordnet wird. Diese müssen identisch sein, damit das Attribut richtig zugeordnet werden kann. Inkonsistentes Attribute-Management führt in Hotlinks zu Darstellungsunterschieden. Deswegen muss das Attribute-Management konsistent betrieben werden. Weitere Informationen hierzu kann im Artikel Attribute Management of Hotlinks gefunden werden.

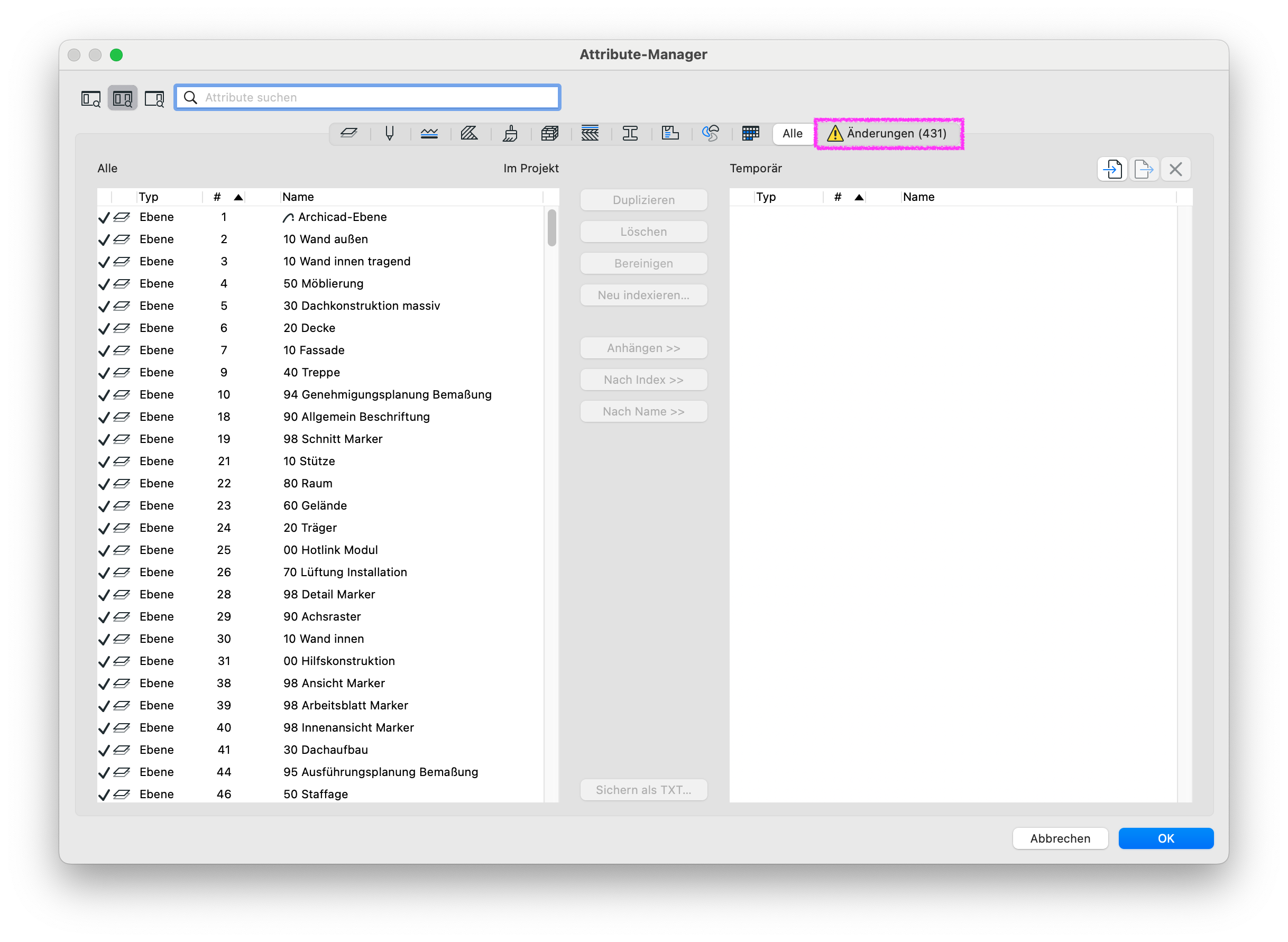

2. Attribute-Manager auf Informationen und Warnungen prüfen
- Optionen > Element-Attribute > Attribute-Manager...
Der Attribute-Manager ist die Verwaltung von komplexen Attribute-Zusammenhängen besonders gut geeignet, da er mehrfach auf die potentiellen Veränderungen hinweist und verwendete Attribute kennzeichnet.
Hinweis:
Wenn der Attribute-Manager nicht in den Menüs angezeigt wird, kann den Troubleshooting Attribute-Manager fehlt in Menüstruktur und Fehlende Befehle in Menüs hinzufügen gefolgt werden.

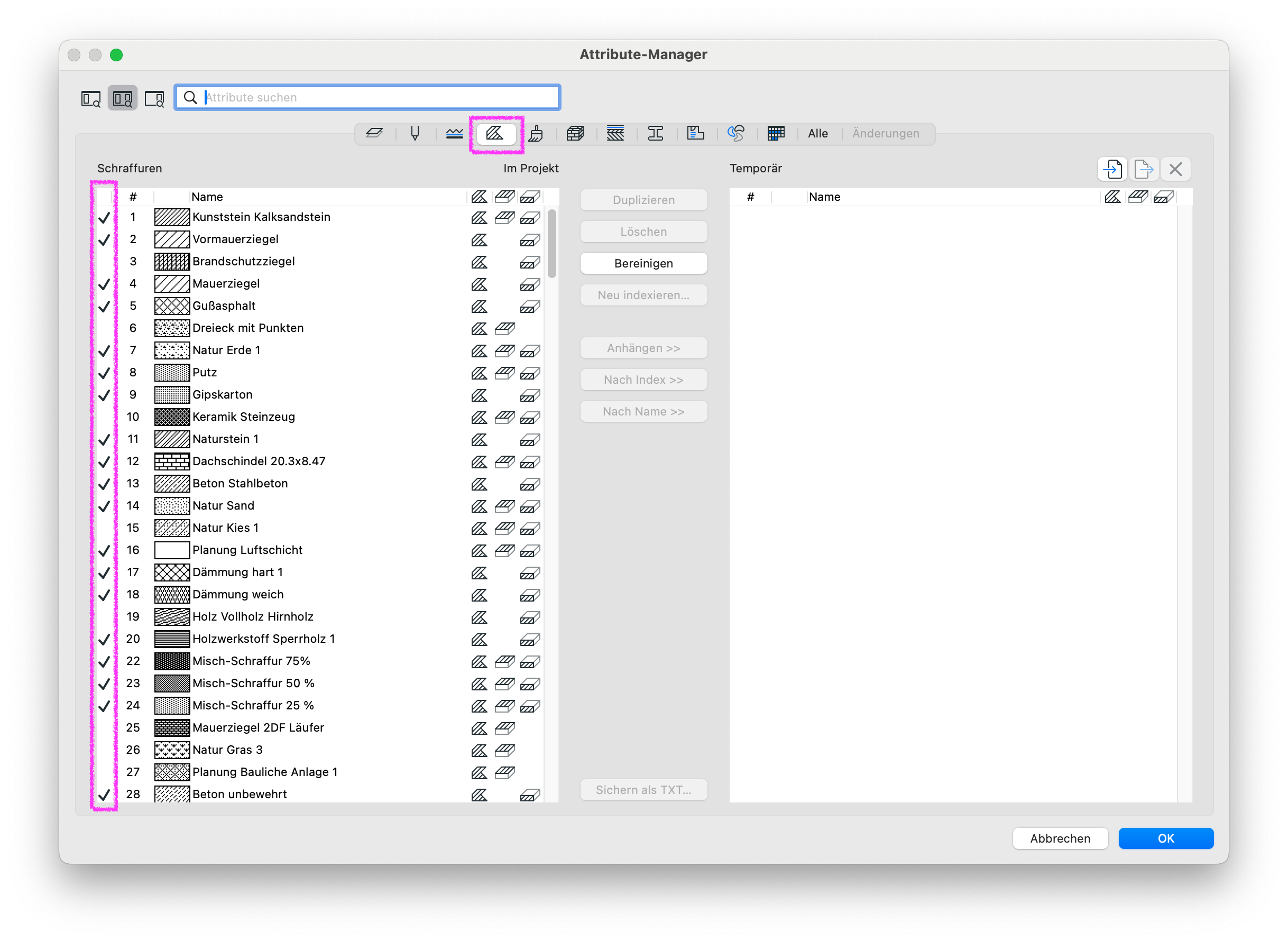

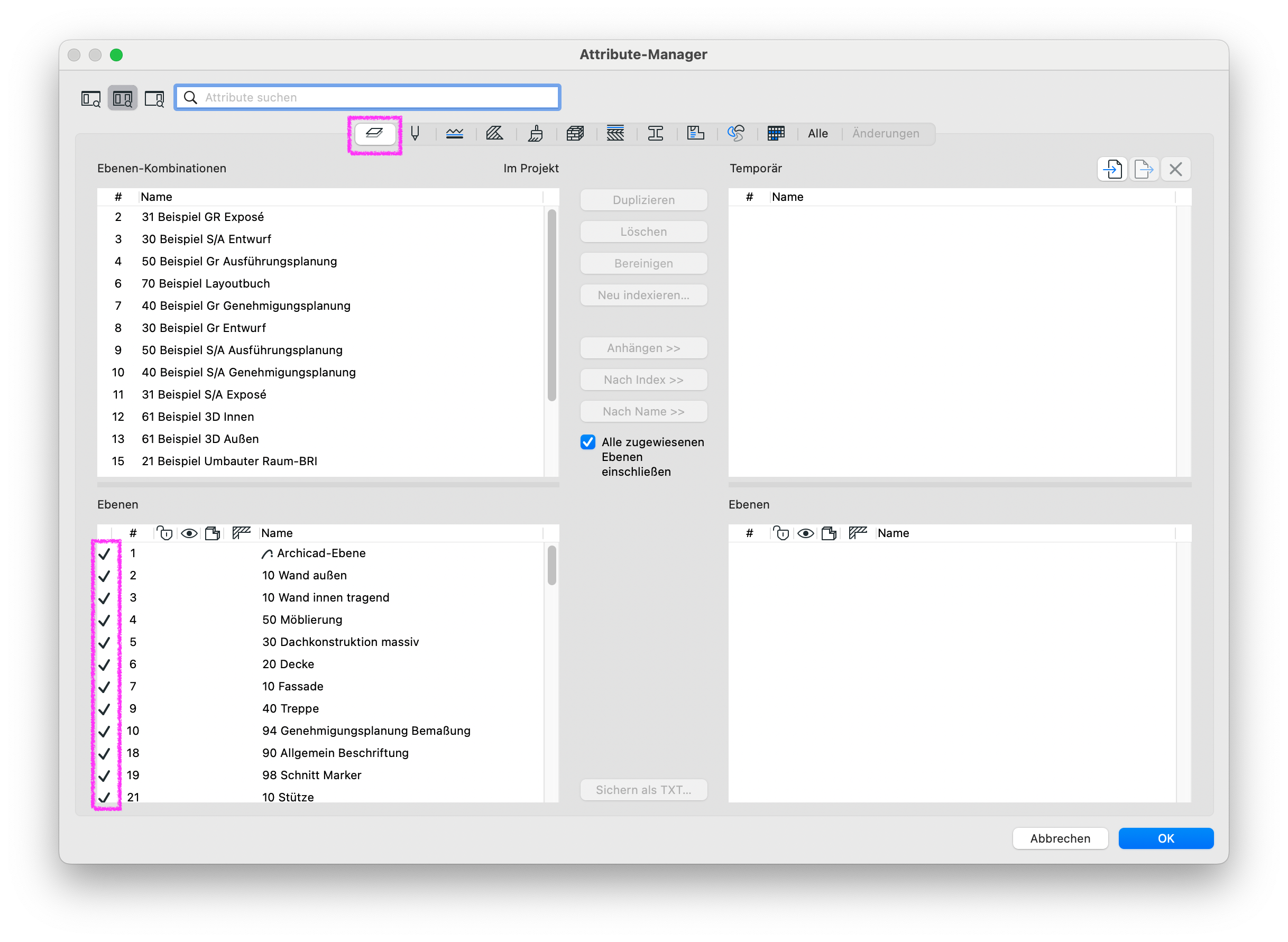

2.1 Häkchen vor Attribut beachten
Wenn ein Attribut im Attribute-Manager mit Häkchen markiert ist, bedeutet dies, dass das Attribut im aktuellen Projekt verwendet wird, z. B. als:
- Platziertes Element
- Favorit
- Werkzeug-Grundeinstellung
- Teil eines anderen Attributs
Hinweis:
Ebenen-Kombinationen besitzen diese Kennzeichnung nicht. Attribute ohne Häkchen können immer noch in GDL-Skripten von platzierten Objekten benötigt werden.
2.2 Veränderungen im Browser aufrufen

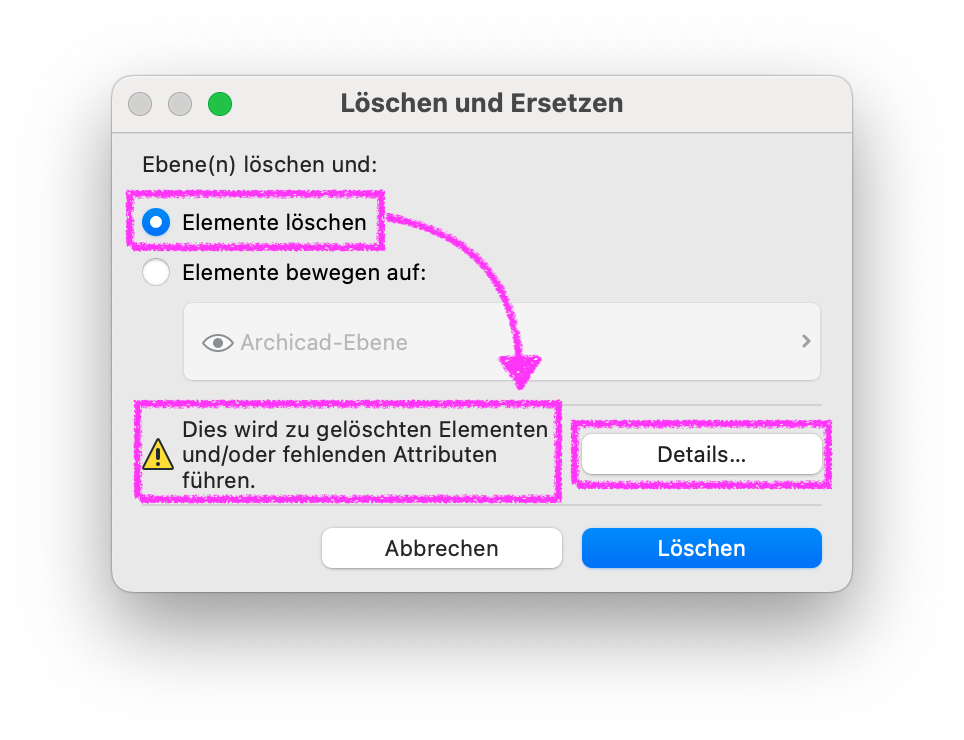

Wenn die Schaltfläche Löschen für Attribute verwendet und anschließend die Option Elemente löschen ausgewählt wird, zeigt Archicad ein gelbes Ausrufezeichen mit der Meldung
Dies wird zu gelöschten Elementen und/oder fehlenden Attributen führen.

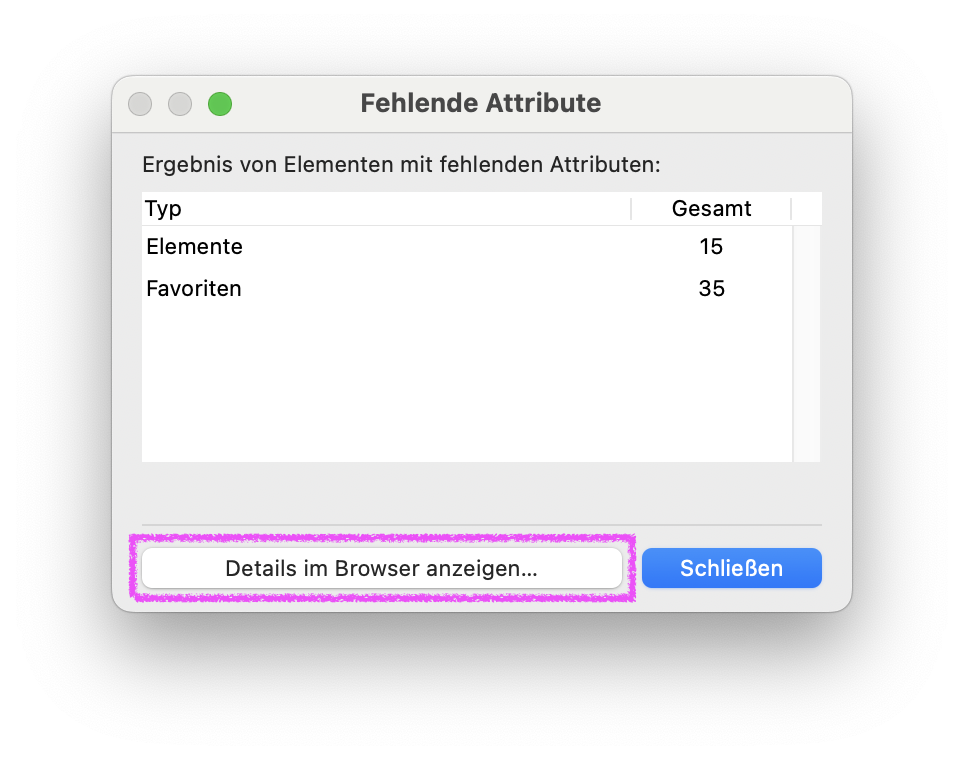

an, wenn die Attribute im Projekt verwendet werden. Über die Schaltfläche Details können die nach Durchführung des Löschens fehlenden Attributen nach Typ und Anzahl aufgerufen werden.

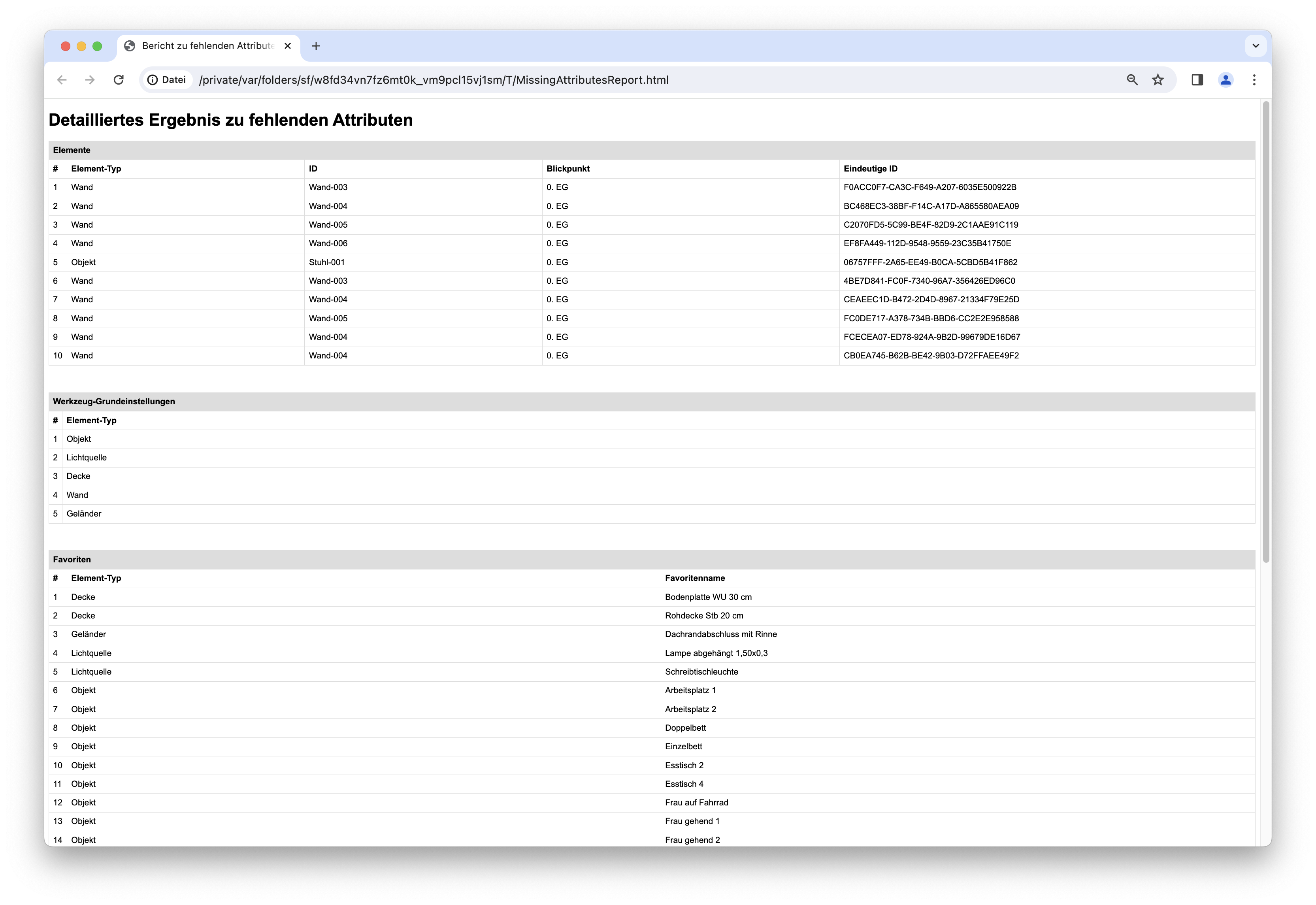

Über die Schaltfläche Details im Browser anzeigen, kann eine detaillierte Liste mit den möglichen Auswirkungen auf die aufgelisteten Elemente erstellt werden.
Die Liste gibt an, wo das Attribut fehlend wird, wenn dieses gelöscht wird und unterscheidet nach:
-
Platzierten Elementen
Hinweis:
Im Projekt platzierte Elemente können über die Eindeutige ID mit Suchen & Aktivieren im Projekt überprüft werden. - Andere Attribute, in denen das gelöschte Attribut genutzt wird
-
Werkzeug-Grundeinstellungen
Hinweis:
Werkzeug-Grundeinstellungen dürfen keine fehlenden Attribute haben. Dort fehlende Attribute führen dazu, dass Befehle, die darauf aufbauen, nicht mehr funktionieren. Beispielsweise, dass der Befehl Freifläche aus Vermesserdaten nicht funktioniert, weil die Ebene fehlt. - Favoriten
Hinweis:
Falls dennoch unabsichtlich Attribute gelöscht wurden, die in platzierten Archicad Elementen verwendet werden, können diese über Suchen und Aktivieren gefunden werden. Werkzeuge, Favoriten und andere Attribute werden damit jedoch nicht überprüft und müssen manuell geprüft werden.

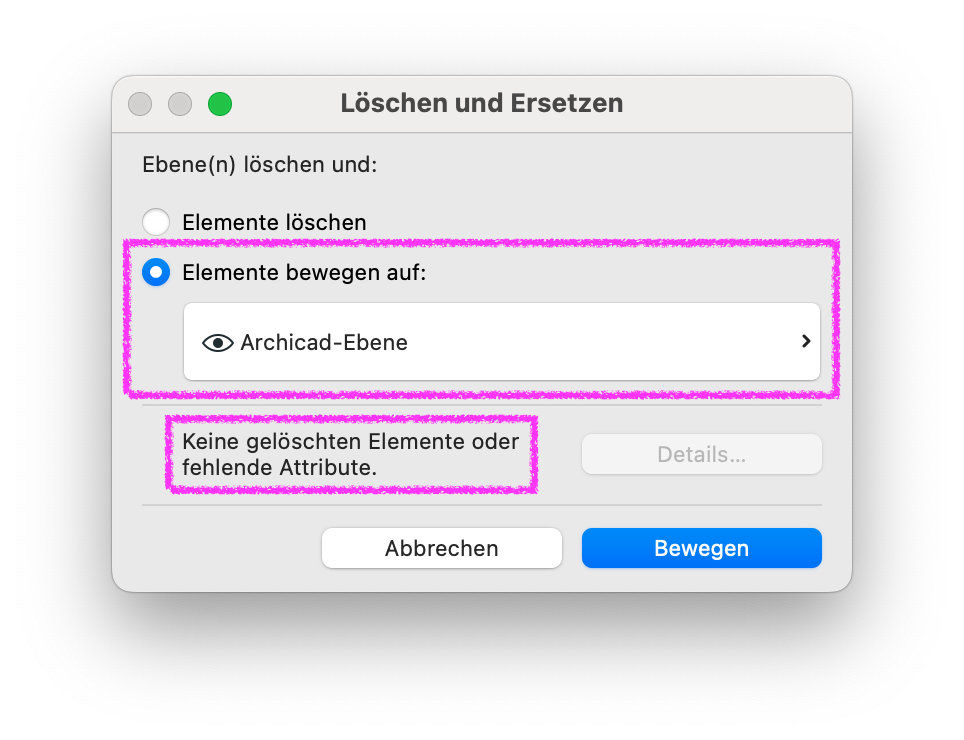

2.3 Attribute gezielt Löschen und Ersetzen
Wenn Unsicherheiten bestehen, ob die ungewünschten Attribute noch in der Datei verwendet werden, können diese mit der Option Löschen und Ersetzen > Elemente bewegen auf: auf ein anderes vorhandenes Attribut übertragen werden.

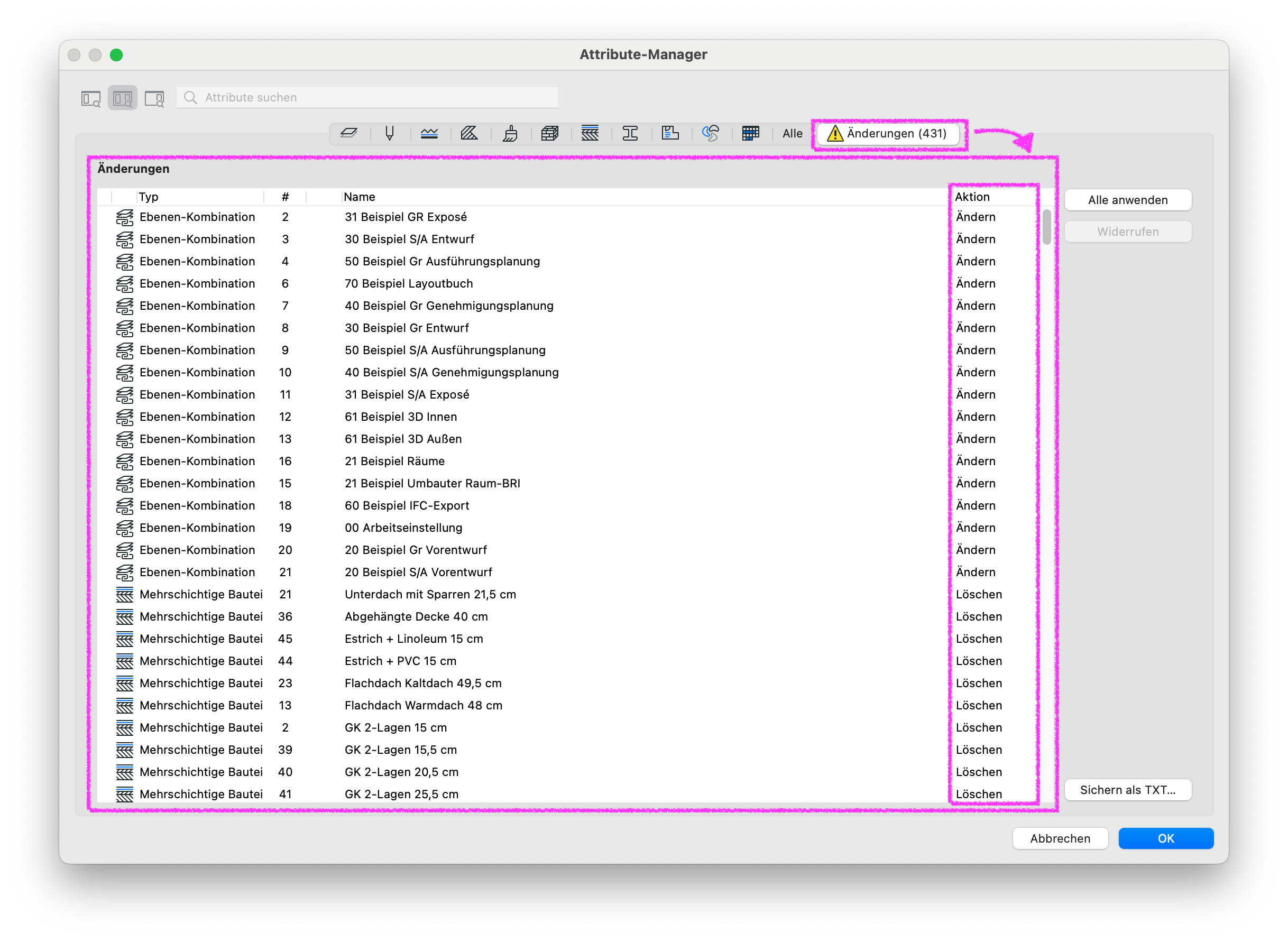

2.4 Veränderungen im Attribute-Manager im Prozess widerrufen
Im Attribute-Manager können geplante Änderungen im Tab Änderungen vor dem endgültigen Anwenden noch widerrufen werden. Die Auswirkung der Änderung wird unter Aktion wiedergegeben:
- Attribute, die verändert werden, z. B. weil aus der Ebenen-Kombination eine Ebene entfernt wird, werden mit Ändern angegeben.
- Attribute, die gelöscht werden, werden mit Löschen angezeigt.

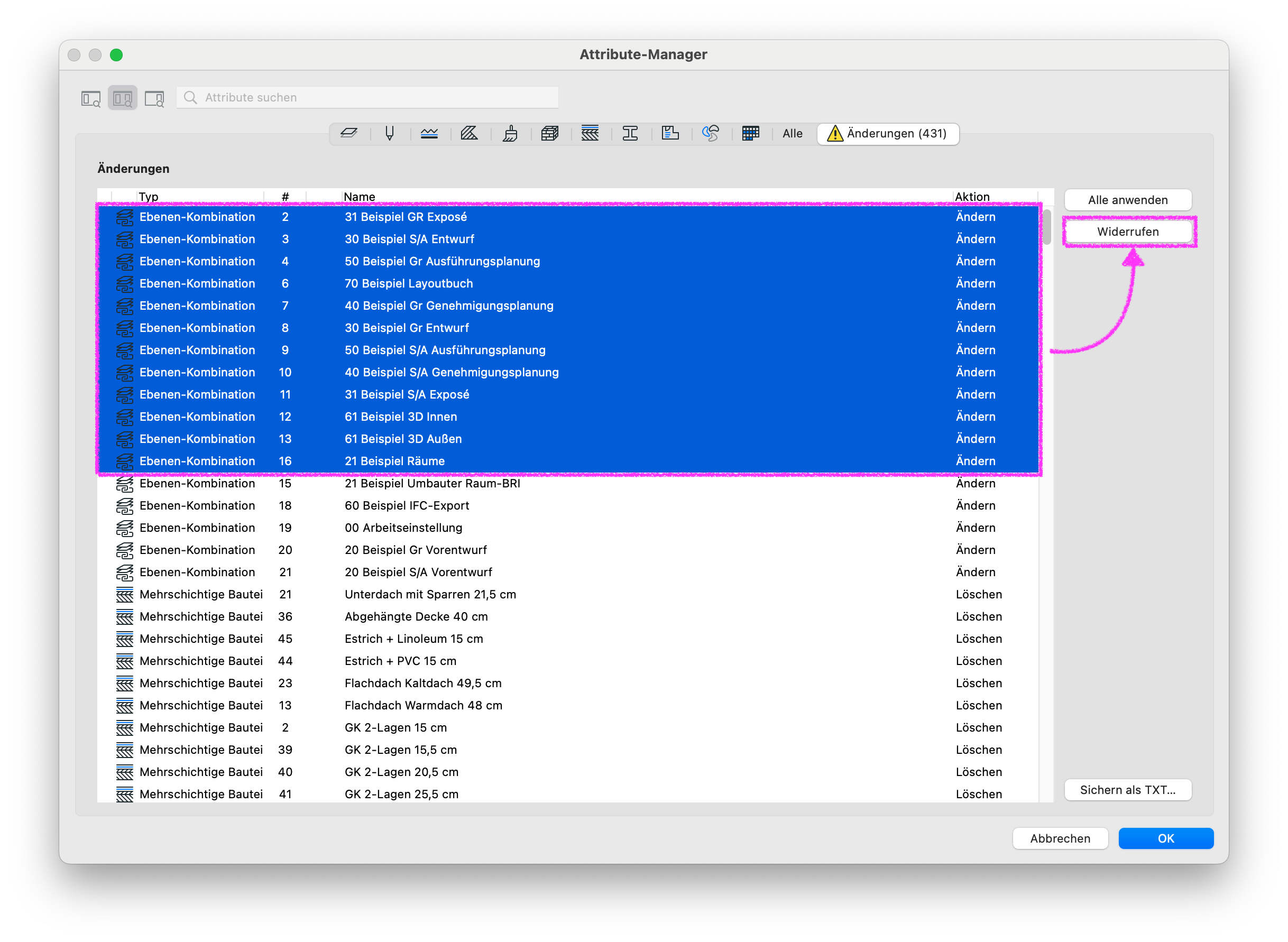

Die Änderungen können markiert werden und über die Schaltfläche Widerrufen rückgängig gemacht werden.

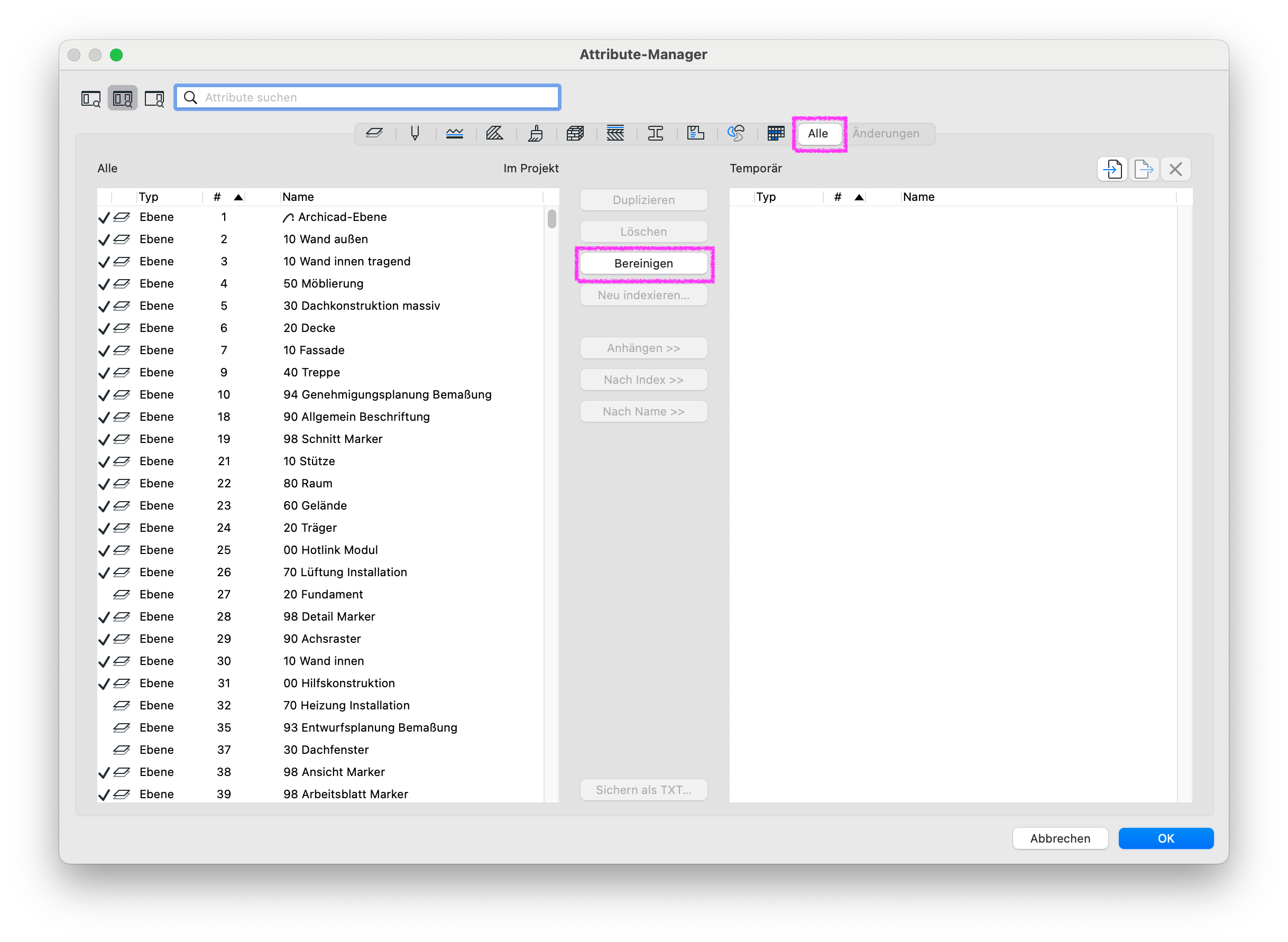

2.5 Bereinigen
Die Funktion Bereinigen entfernt alle Attribute, die ohne Häkchen im Attribute-Manager aufgelistet sind.
