Problembeschreibung:
Elemente aus Hotlink werden in Hostdatei falsch dargestellt oder befinden sich auf falscher Position.
Troubleshooting:
1. Hotlink aktualisieren
- Hotlinkdatei speichern
- Ablage > externe Daten > Hotlink-Modul-Manager > aktualisieren > OK
2. Attribute-Namen und -Indizes prüfen
Optionen > Element-Attribute > Attribute-Manager
Voraussetzung zum Arbeiten mit Hotlinks: alle Attribute müssen zwischen allen Hotlinks und der Hostdatei identisch sein. Siehe Info hier: Attribute Management in Hotlinks
Attribute sind: Ebenen, Stiftsets, Linien, Schraffuren, Oberflächen, Baustoffe, mehrschichtige Bauteile, Profile und andere.
Insbesondere müssen übereinstimmen:
- Attribute-Namen
- Attribute-Indizes
Hier finden Sie weitere Informationen zu Attributen in Hotlinks: Archicad Hilfe.

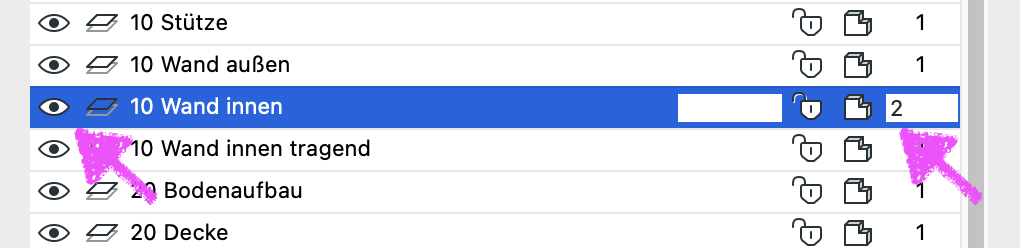

3. Hotlink-Ebene prüfen
- Ebene sichtbar?
- Ebenenverschneidungszahl korrekt?
Hier finden Sie weitere Informationen zu Ebenenverschneidungszahl: Archicad Hilfe.
4. Verschneidung mit Elementen aus Hostdatei prüfen
- Alle Ebenen einblenden
- Umbaufilter auf „alle anzeigen“ stellen
- Im 3D die betroffene Stelle kontrollieren
Unerwünschte Verschneidung durch Baustoffprioritäten oder Ebenenverschneidungszahl beheben. Dabei Punkt 2 beachten.
5. Öffnungen: Bezug prüfen
- Betroffene Öffnungen in Hotlinkdatei auf Bezug zu Wand ändern
- Hotlink speichern und aktualisieren
Wenn Türen, Fenster oder Öffnungen in Hotlinkdatei auf Geschoss bezogen sind UND Hostdatei eine abweichende Geschossstruktur hat, kann das zu falscher Darstellung in Hostdatei führen.
