Problemstellung

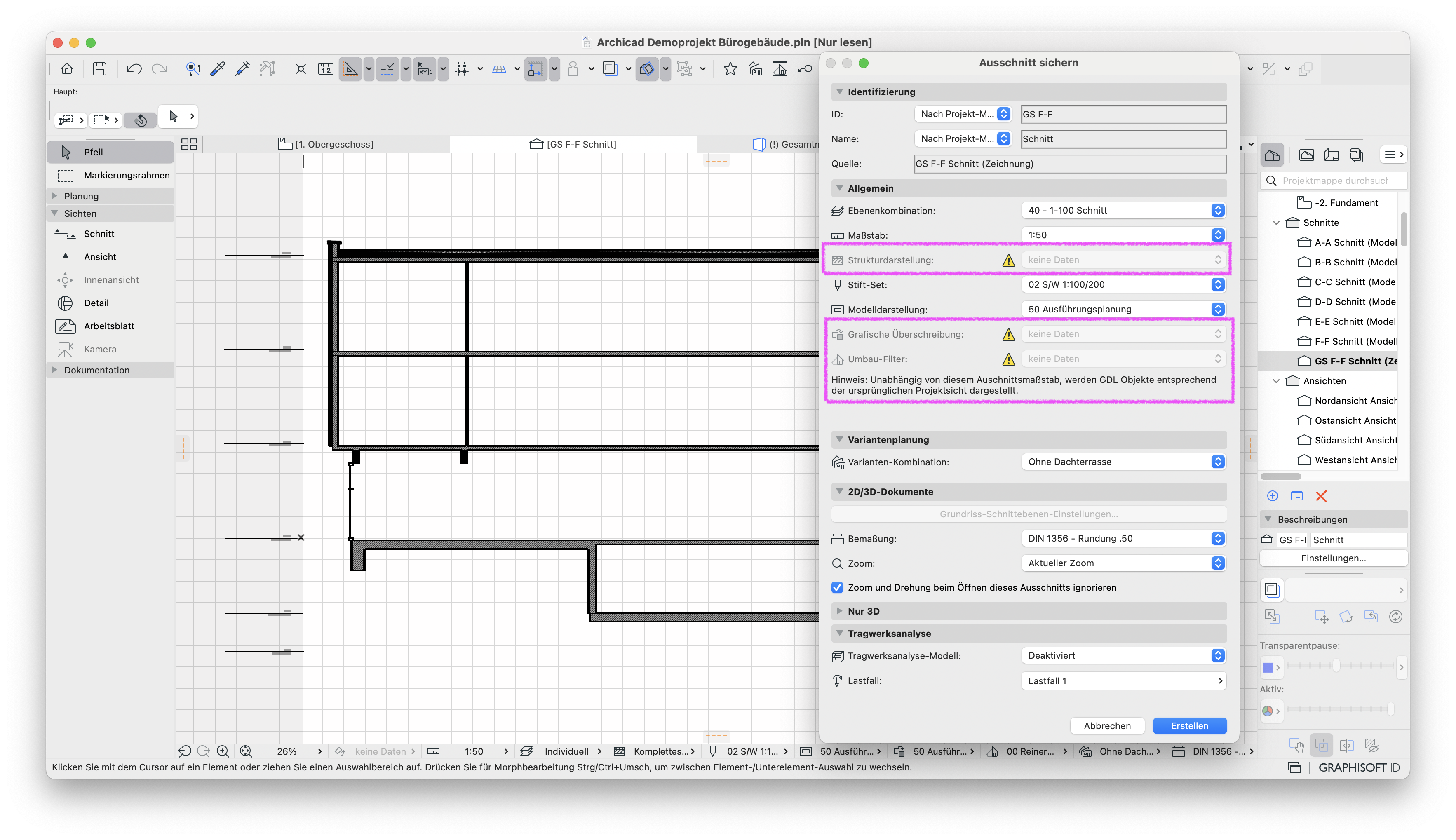

Wenn für den erstellten Ansicht- bzw. Schnitt-Marker versucht wird, ein Ausschnitt zu sichern, lässt sich in den Ausschnitt-Einstellungen keine Strukturdarstellung, keine Grafische Überschreibung und kein Umbau-Filter auswählen. Die Felder sind ausgegraut und werden mit keine Daten angegeben. Die genannten Ausschnitt-Einstellungen sind mit gelben Warndreiecken markiert.
Troubleshooting
Zum Modell automatisch wieder aufbauend erstellen

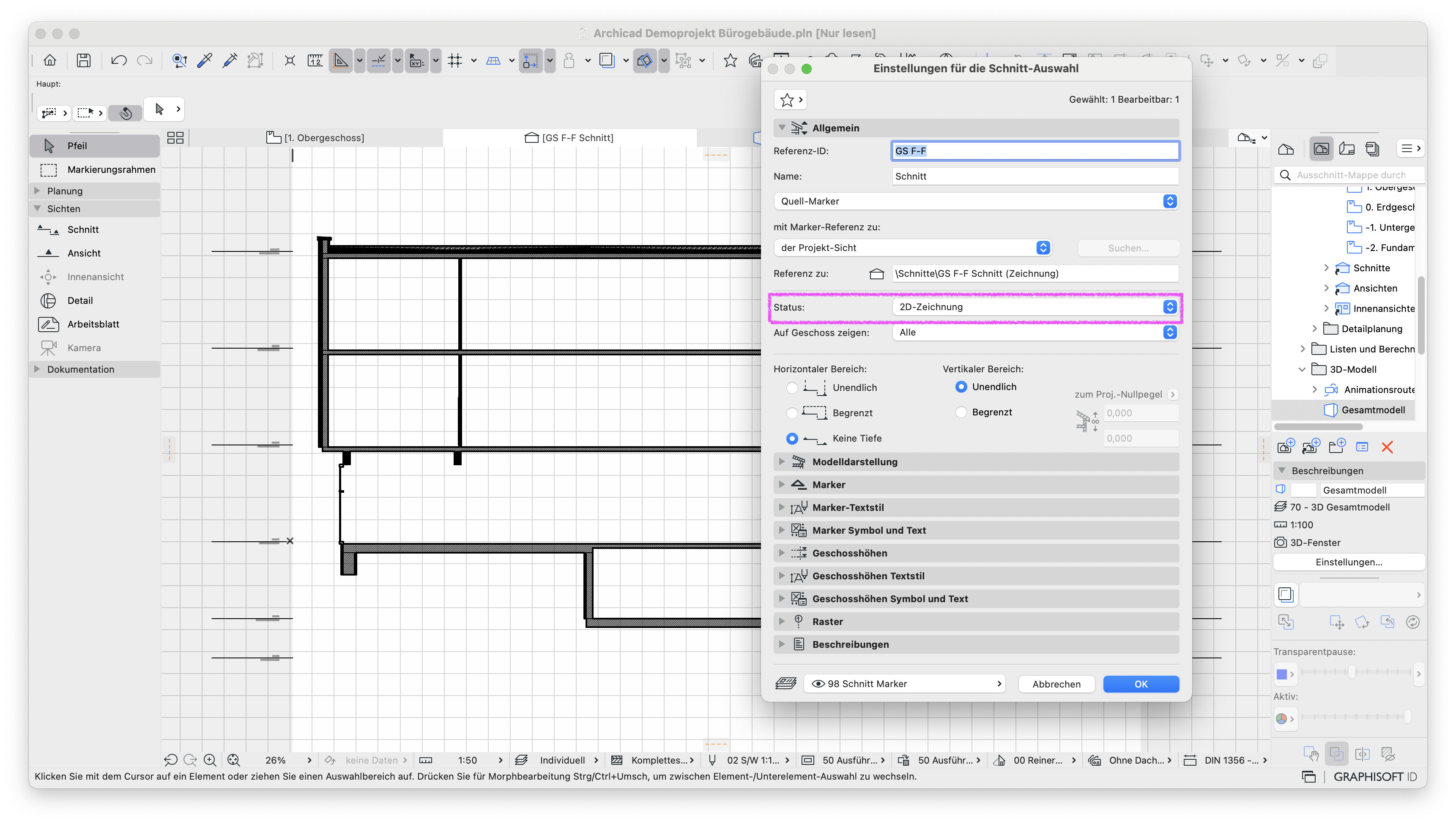

Wenn ein Schnitt oder Ansicht mit dem Status 2D-Zeichnung oder Manuelles Wiederaufbauen (Modell) erstellt wird, dann kann keine Strukturdarstellung, Grafische Überschreibung und Umbau-Filter für die erstellte Projekt-Sicht ausgewählt werden. Stattdessen muss während der Erstellung die gewünschten Einstellungen voreingestellt sein.

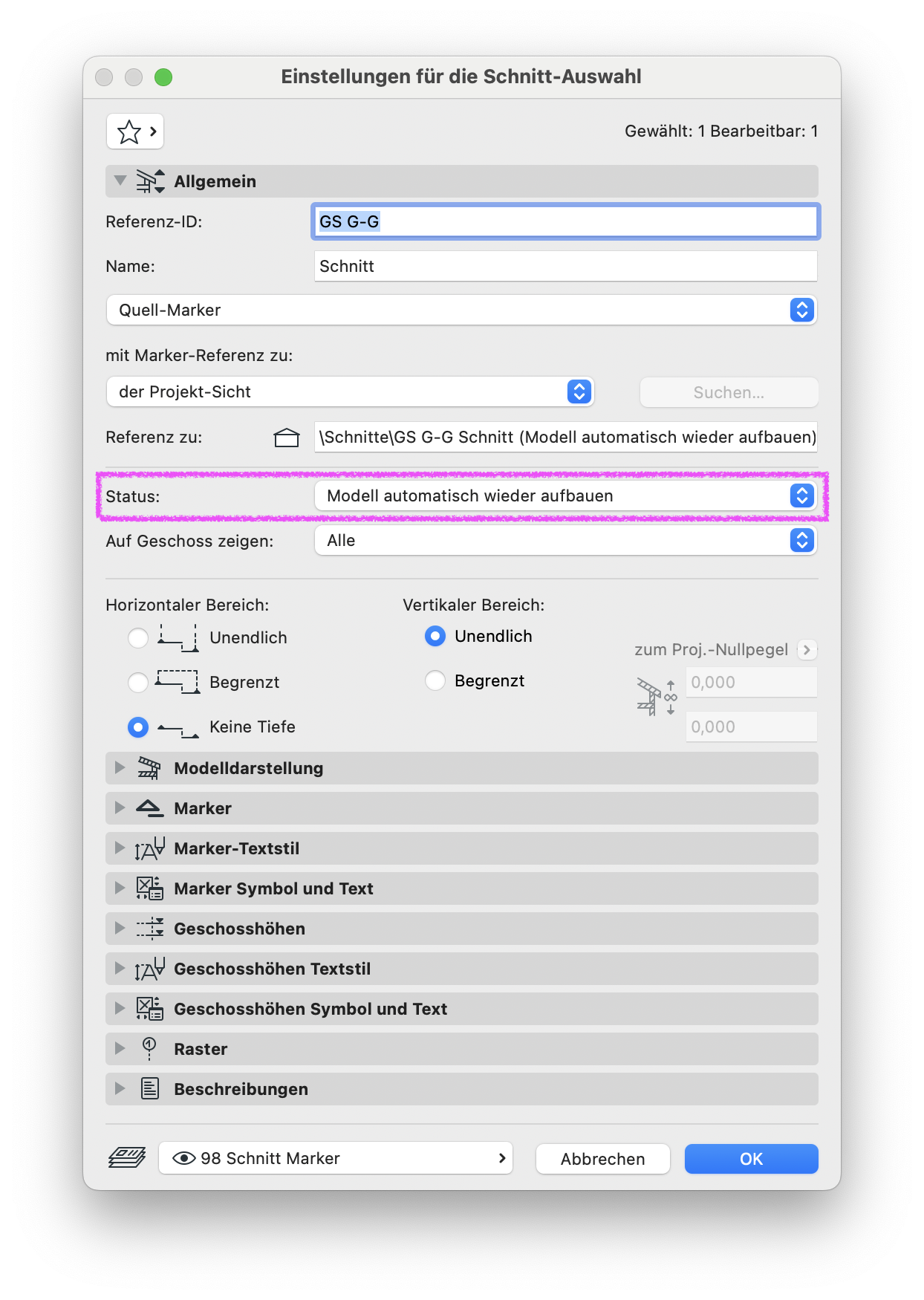

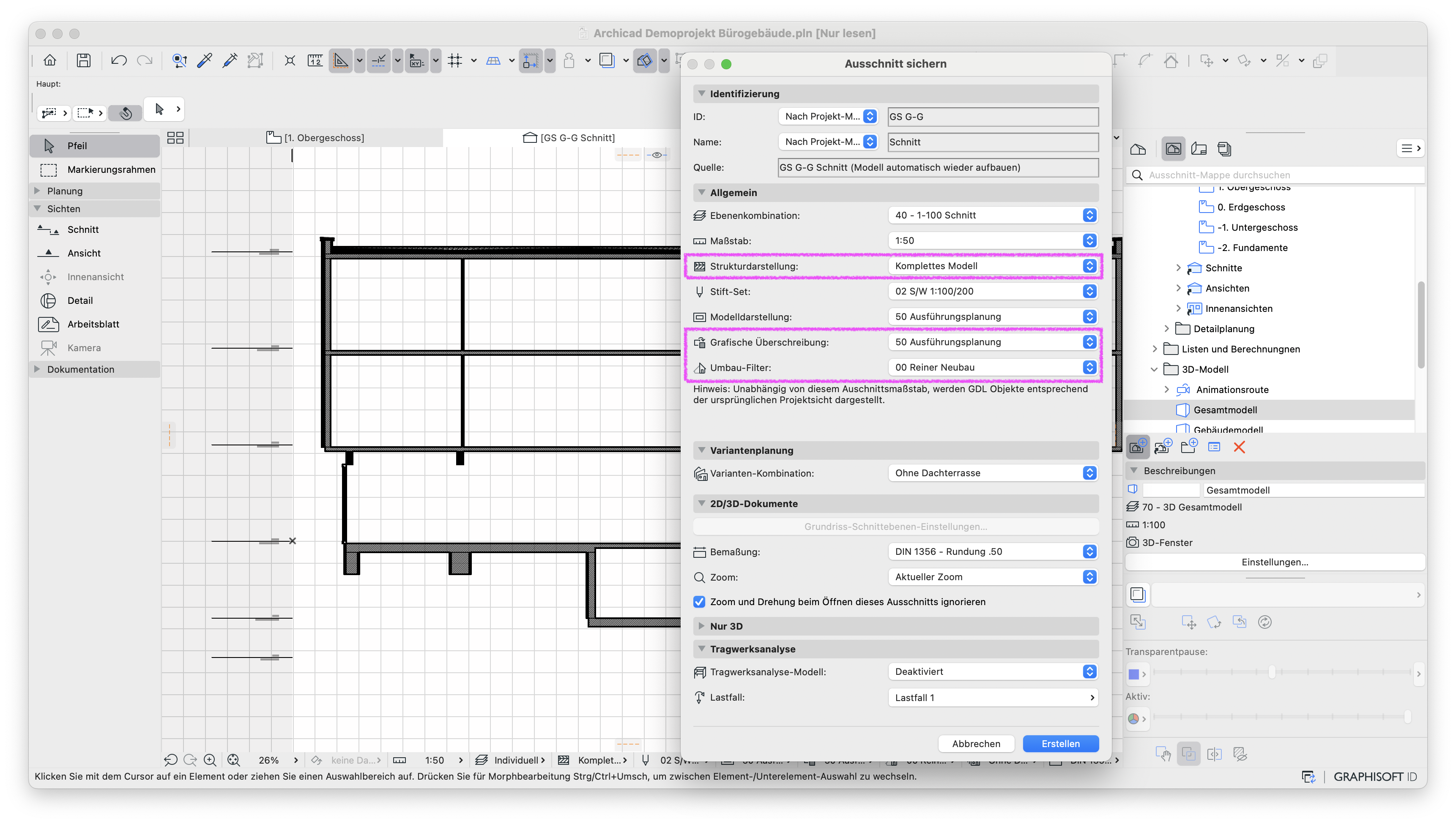

Damit Strukturdarstellung, Grafische Überschreibung und Umbau-Filter frei in den Ausschnitt-Einstellungen wählbar sind, muss der Status mit Modell automatisch wieder aufbauen festgelegt werden.
|
|
|
Hinweis:
Für Details und Arbeitsblätter muss der Workflow wie im Troubleshooting Unveränderbare Ausschnitt-Einstellungen verändern sich plötzlich befolgt werden.
