Problemstellung

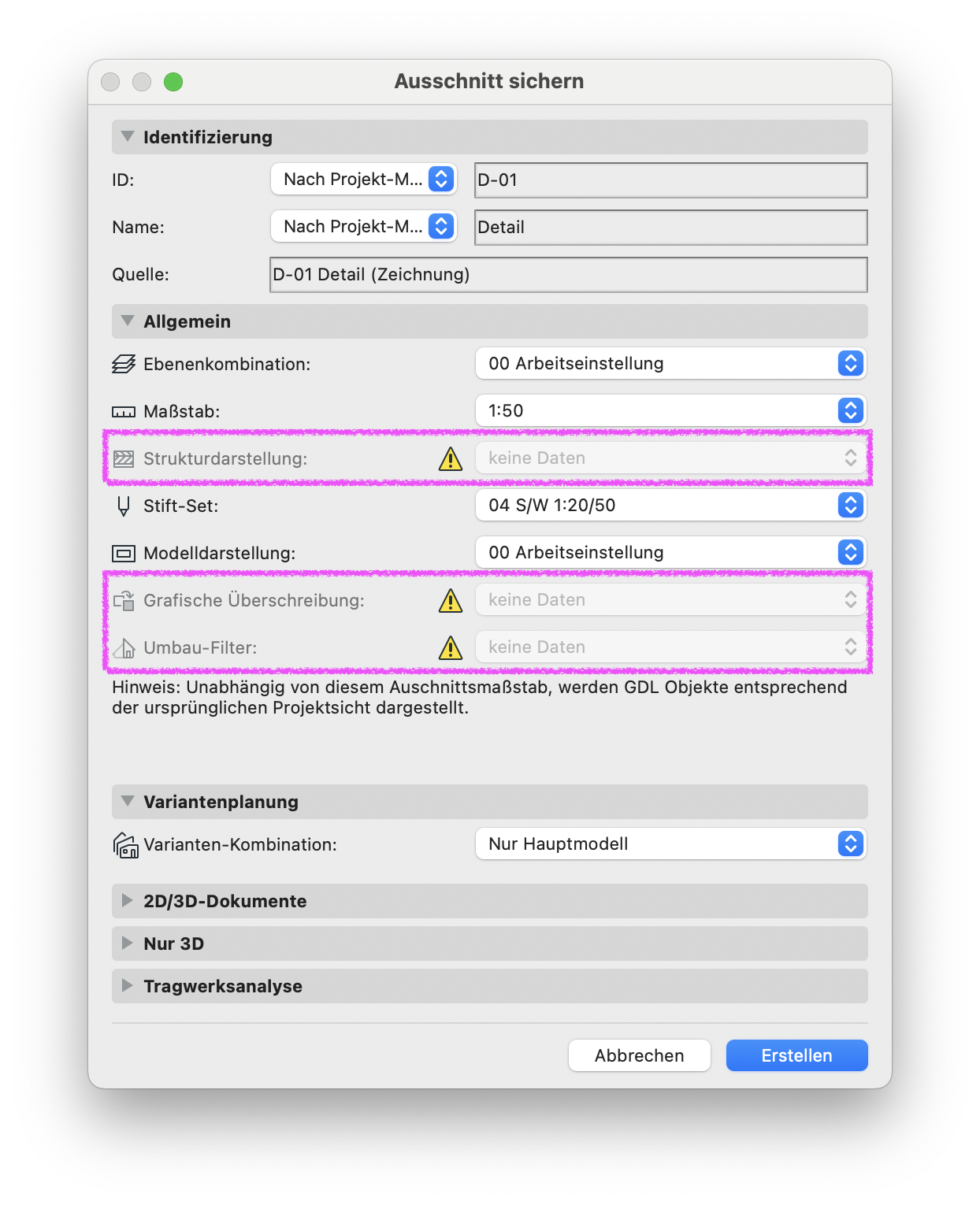

Die im Detail, Arbeitsblatt, 2D-Zeichnung Schnitt oder Ansicht angezeigte Strukturdarstellung, Grafische Überschreibung und Umbau-Filter verändern sich plötzlich, obwohl diese in der ursprünglichen Projekt-Sicht unverändert sind. In den Ausschnitt-Einstellungen können diese Einstellungen nicht verändert werden.
Troubleshooting
Ausschnitt statt Klon-Ordner verwenden
Um sicherzustellen, dass Strukturdarstellung, grafische Überschreibungen und Umbau-Filter konsistent bleiben, sollte bei Projekt-Sichten, die keine eigenen Einstellungen dafür besitzen, aber mehrere Projekt-Sichten (z. B. Detail 1, Detail 2, etc.) mit unterschiedlichen Darstellungen benötigen, auf die Verwendung von Klon-Ordnern verzichtet werden.
Stattdessen muss der folgende Workflow angewandt werden:

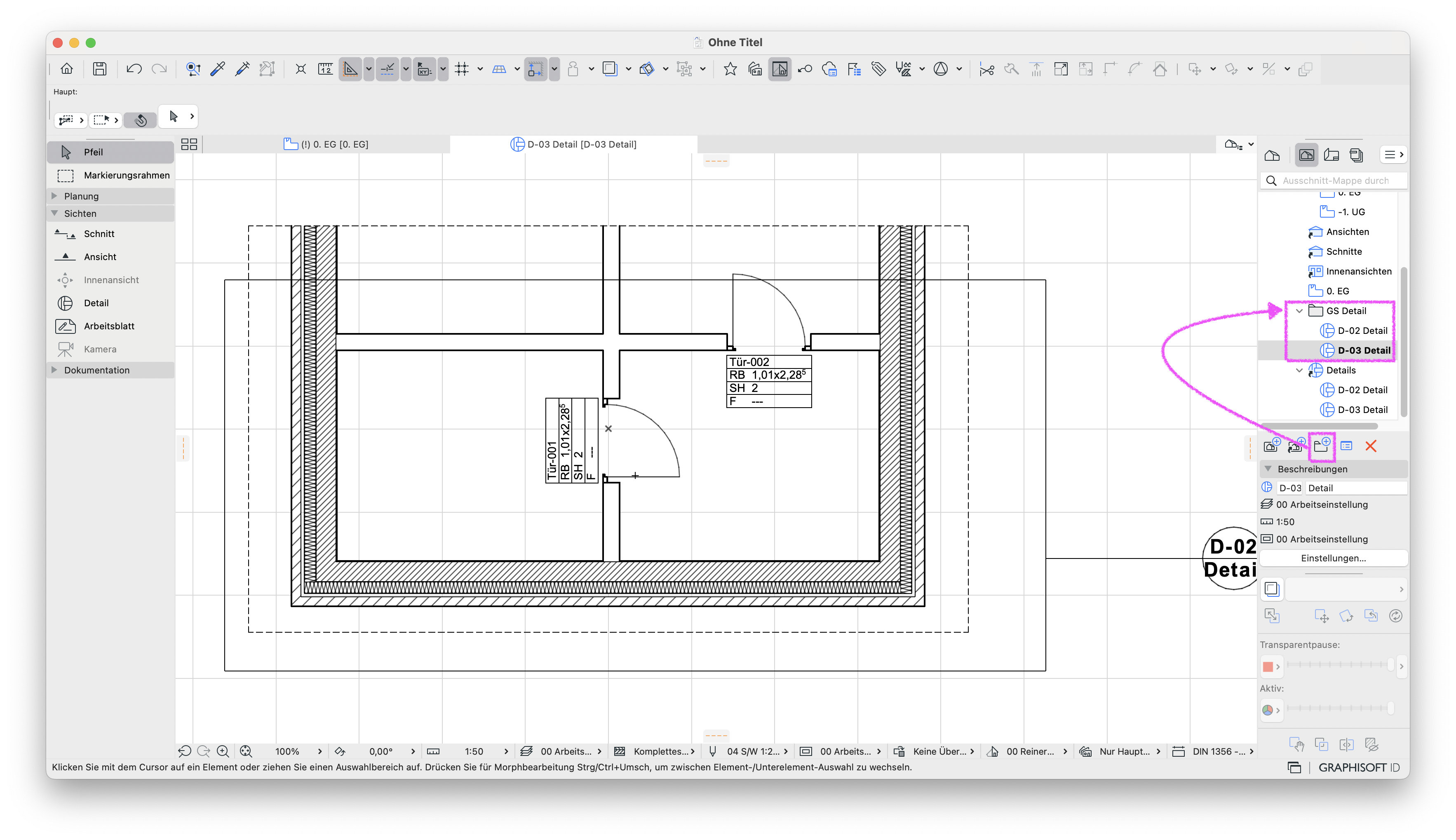

- Marker von Detail, Arbeitsblatt bzw. 2D-Zeichnung Schnitt/Ansicht in Ausschnitt aufziehen, der bereits die gewünschten Ausschnitts-Einstellungen besitzt

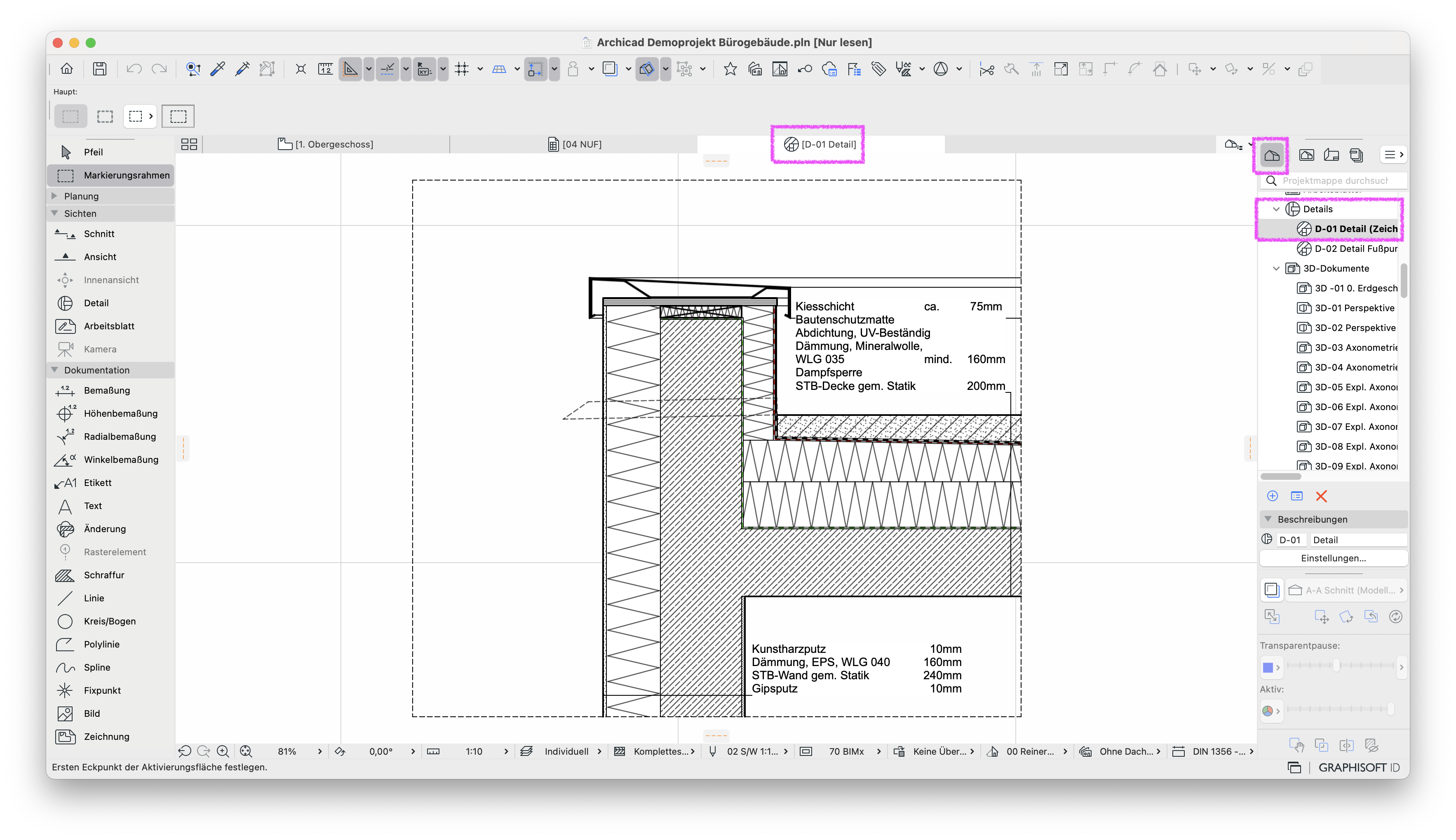

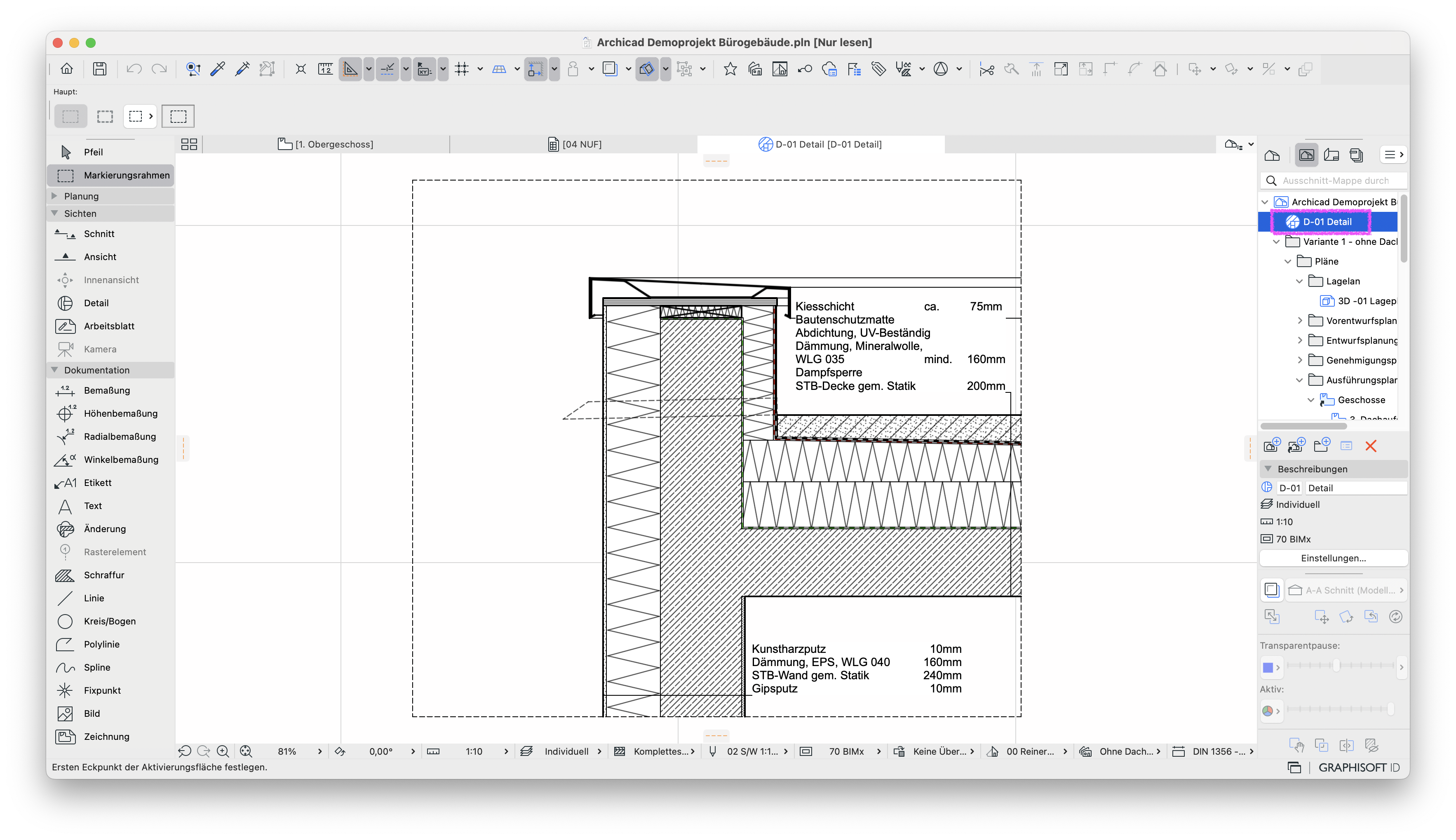

- Öffnen des Detail, des Arbeitsblatts oder des 2D-Zeichnung Schnitts bzw. Ansicht in der Projekt-Mappe

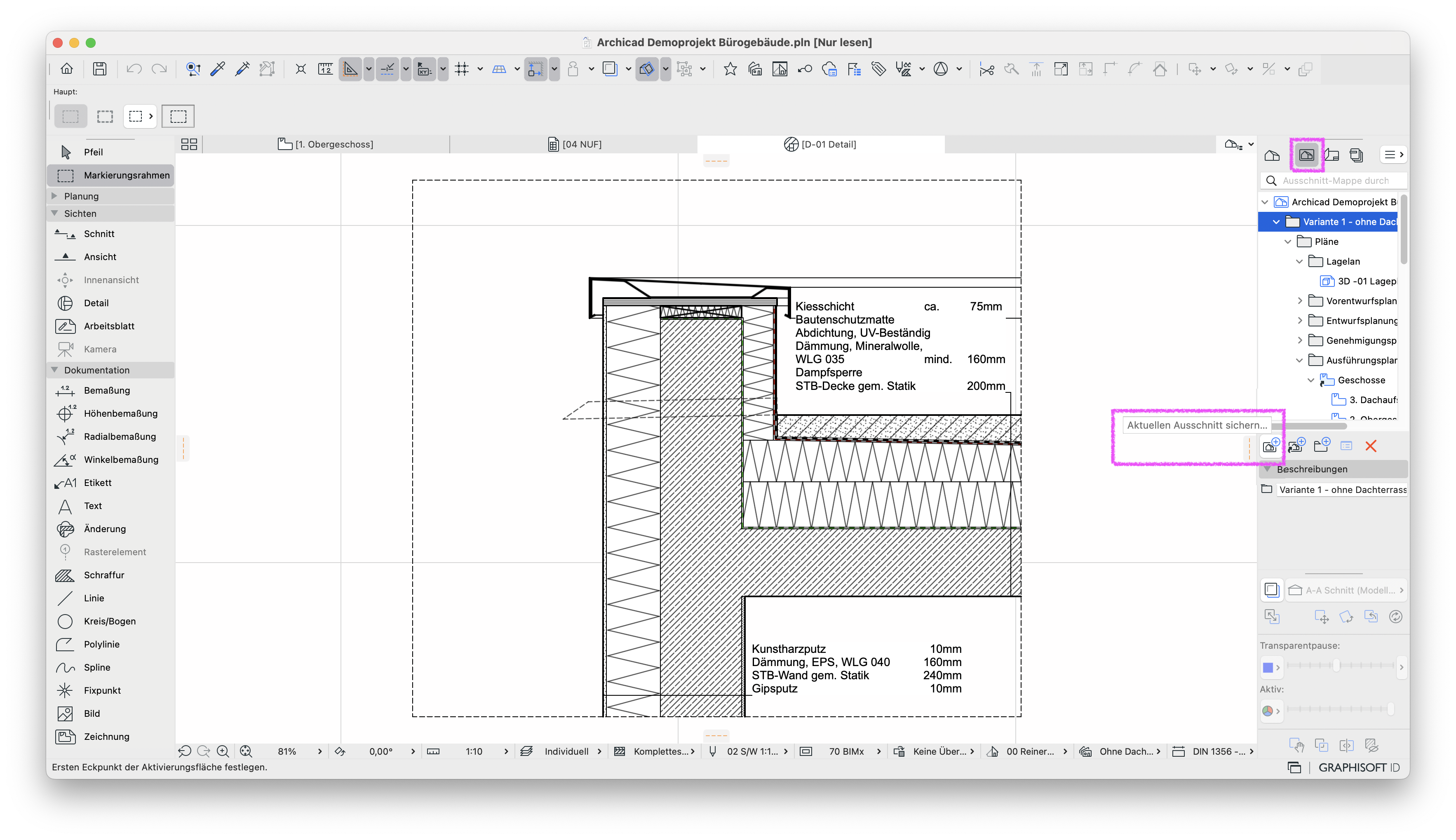

- Speichern der Projekt-Mappen-Sicht als eigenen Ausschnitt in der Ausschnitt-Mappe
- Wiederholen der Schritte 1-3 für weitere Details, Arbeitsblätter, 2D-Zeichnungs-Schnitte bzw. 2D-Zeichnungs-Ansichten
|
|
|
Anschließend kann die Sicht immer über den entsprechenden Ausschnitt in der Ausschnitt-Mappe geöffnet werden.
Hinweis:
Für Klon-Ordner werden bereits bei der Erstellung des Klon-Ordners eigene Ausschnitts-Einstellungen festgelegt. Wenn über einen Klon-Ordner Details, Arbeitsblätter, 2D-Zeichnung Schnitte bzw. Ansichten geöffnet werden, dann können die Klon-Ordner Einstellungen die nicht veränderbaren Ausschnitt-Einstellungen überschreiben.
Die verschiedenen Ausschnitte von Details, Arbeitsblättern, 2D-Zeichnung Schnitte und 2D-Zeichnung Ansichten können in der Ausschnitt-Mappe mit Ordnern zusammengefasst werden.
