Problemstellung

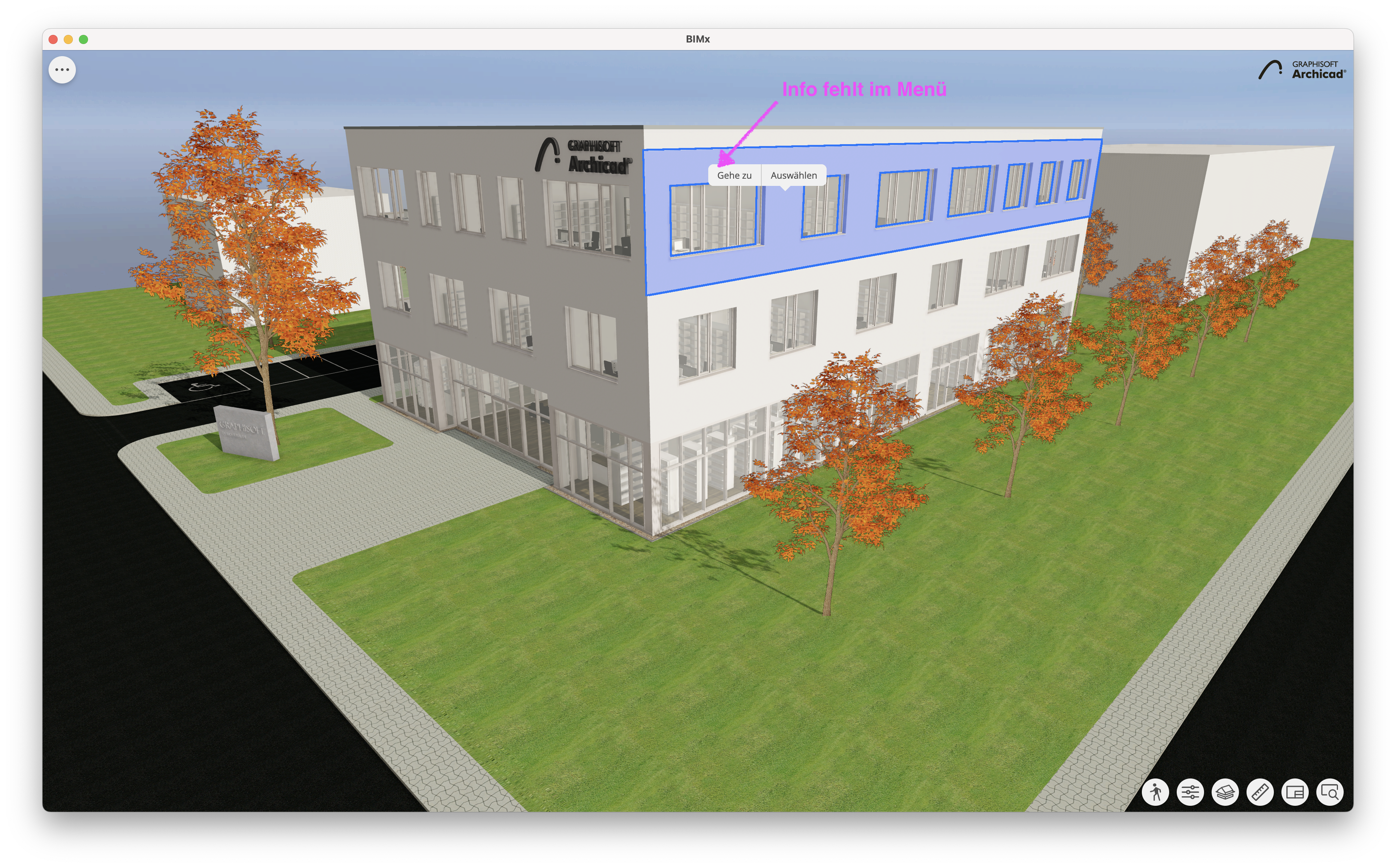

In der 3D-Sicht des BIMx Hyper-Modells wird ein Rechtsklick auf ein Element ausgeführt. Das sich daraufhin öffnende Kontextmenü zeigt entweder keine Element-Info an, da der Punkt Info fehlt, oder es werden alle Element-Informationen, inklusive Klassifizierungen und Eigenschaften, ungefiltert wiedergegeben. Damit fehlt Information im BIMx Hyper-Modell oder es werden zu viel Informationen aus Elementen angezeigt.
|
|
|
Troubleshooting
Auswertung mit gewünschten Informationen auswählen

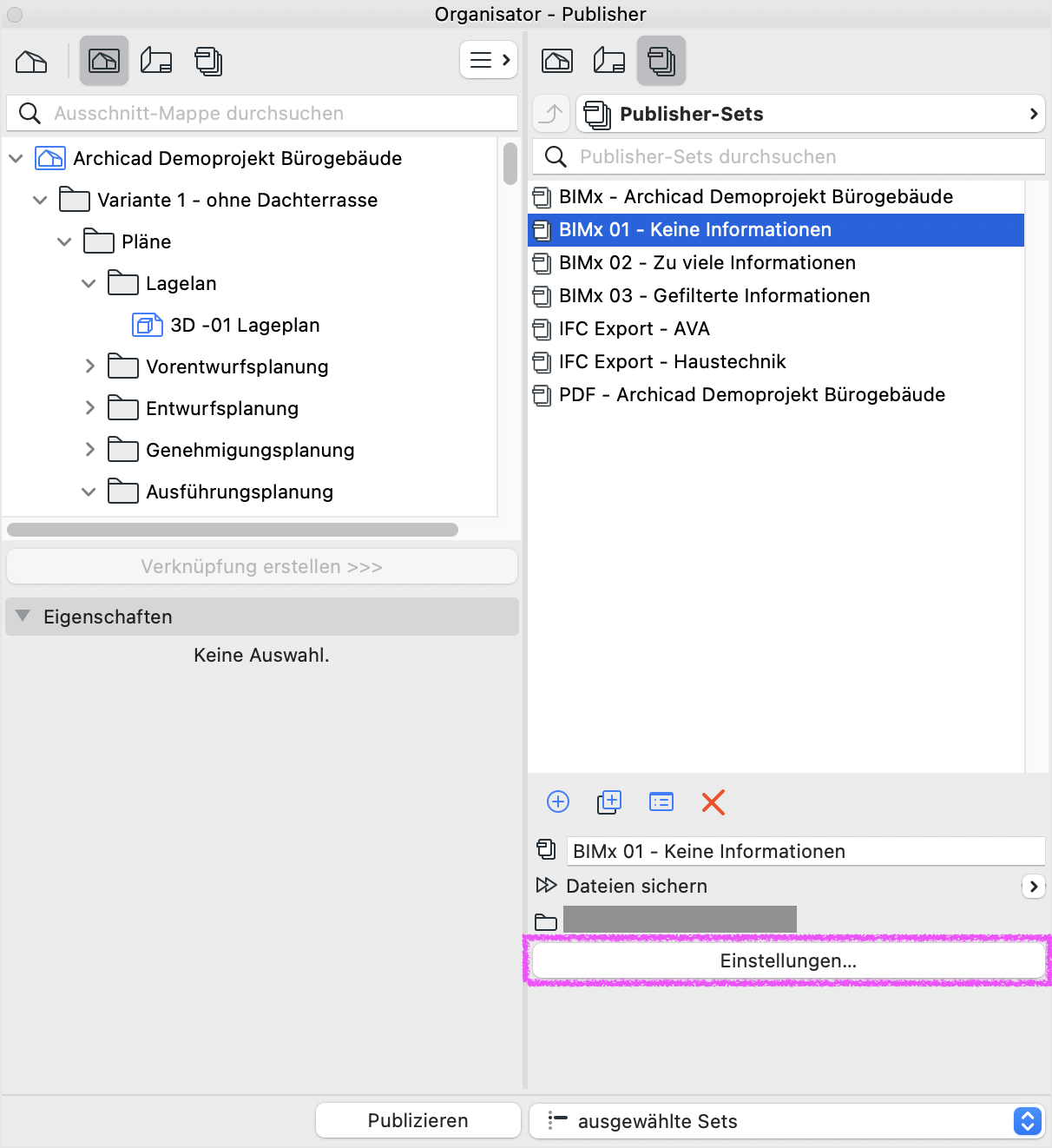

- Organisator/Navigator > Publisher-Sets > Anwahl des Publisher Sets > Einstellungen...

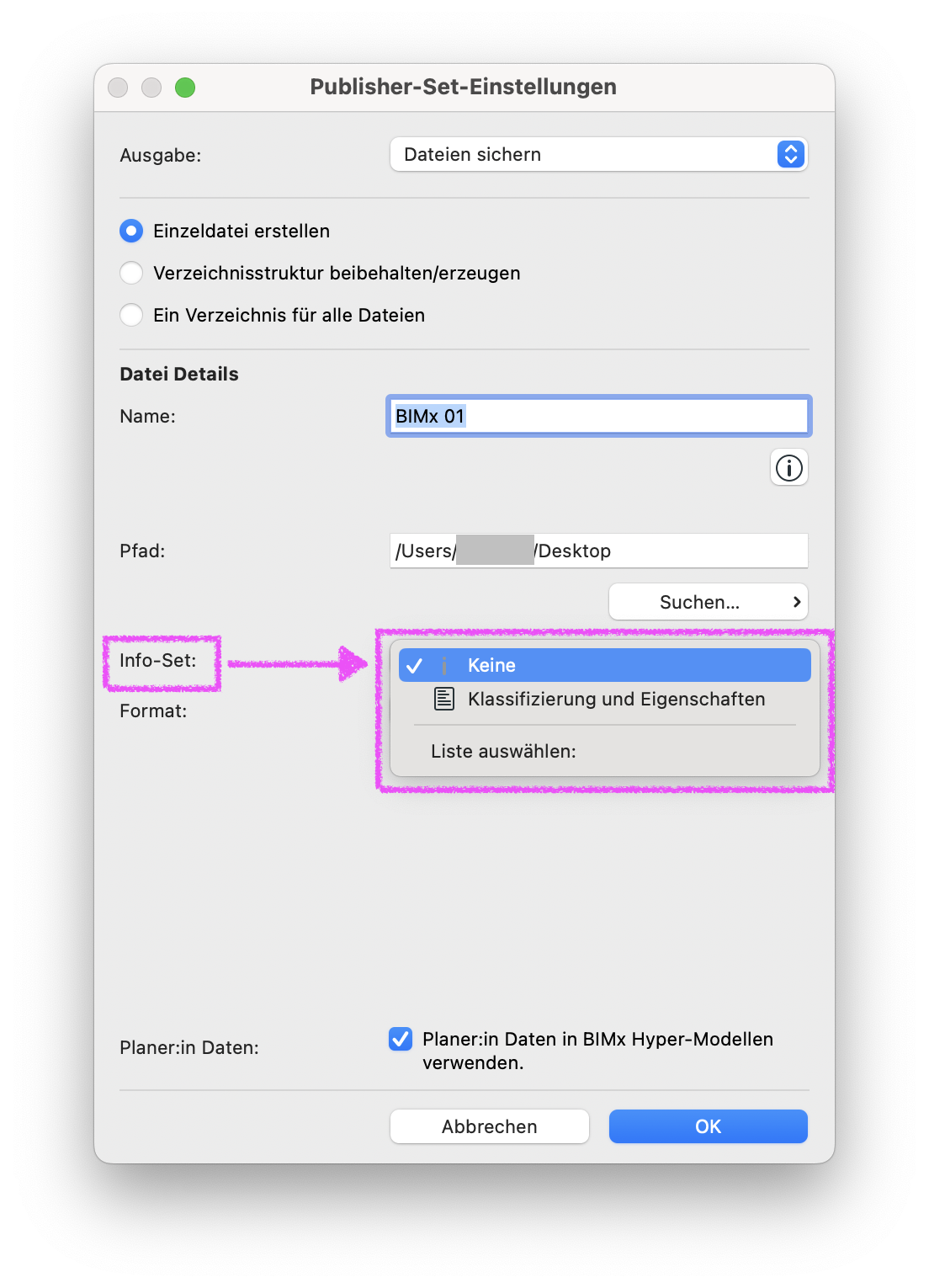

Die im BIMx Hyper-Modell angezeigte Info für ausgewählte Elemente wird in den Publisher-Set-Einstellungen unter Datei Details > Info-Set festgelegt.
|
|
|
-
Info-Set: Keine
- Wenn diese Option gewählt wird, wird keine Element-Informationen von Archicad zu BIMx übergeben.
-
Info-Set: Klassifizierungen und Eigenschaften
- Wenn diese Option gewählt wird, wird für jedes Element im BIMx Hyper Modell alle Informationen, die im Teilfenster Klassifizierung und Eigenschaften angezeigt werden, übergeben.

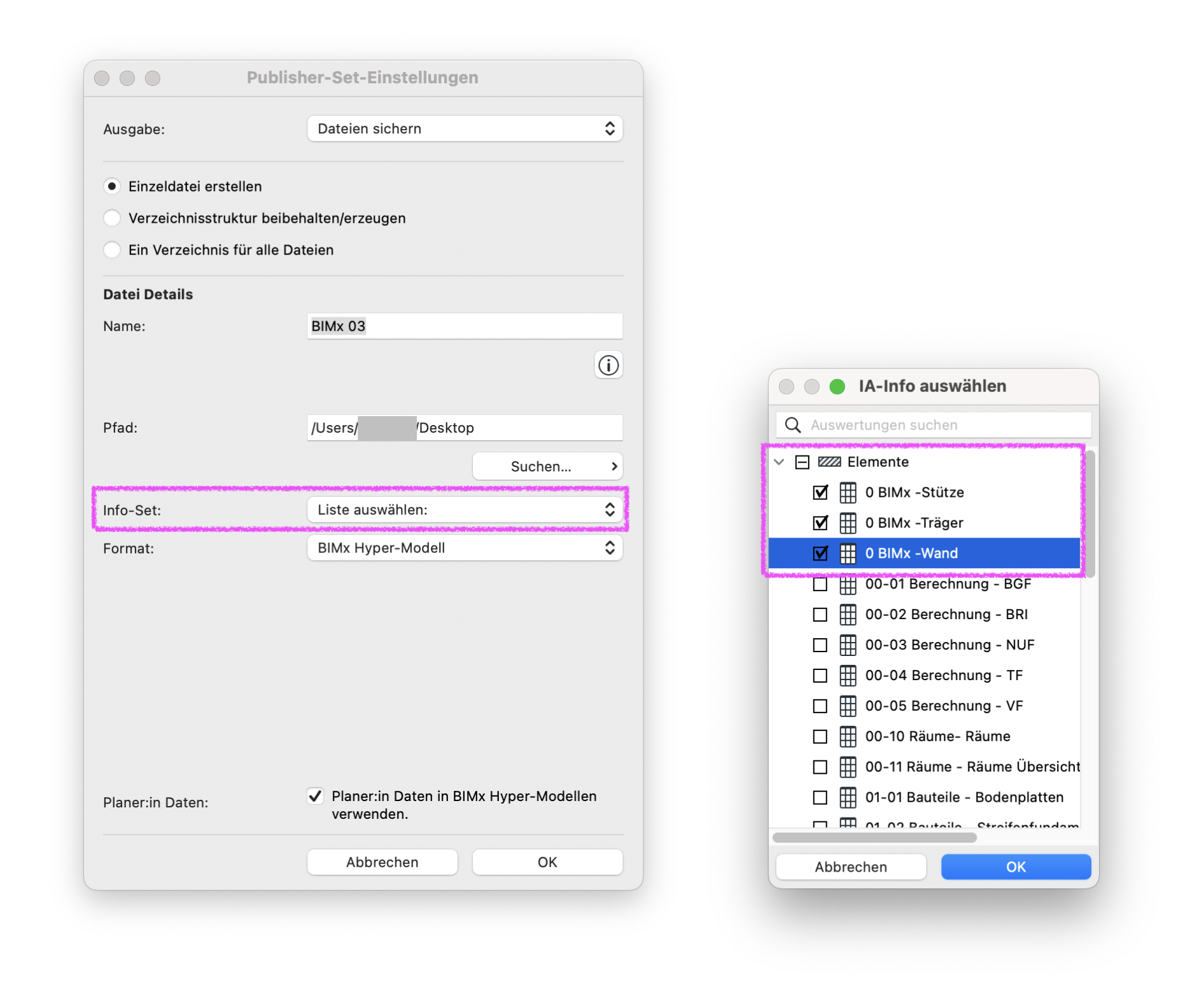

Damit nur bestimmte Informationen übergeben werden muss unter Info-Set die Option Liste auswählen: gewählt werden. Hierfür muss jedoch zuvor eine oder mehrere passende Auswertungen erstellt werden. Sind keine Auswertungen erstellt, kann unter Liste auswählen: auch keine Auswertung aktiviert werden.
|
|
|

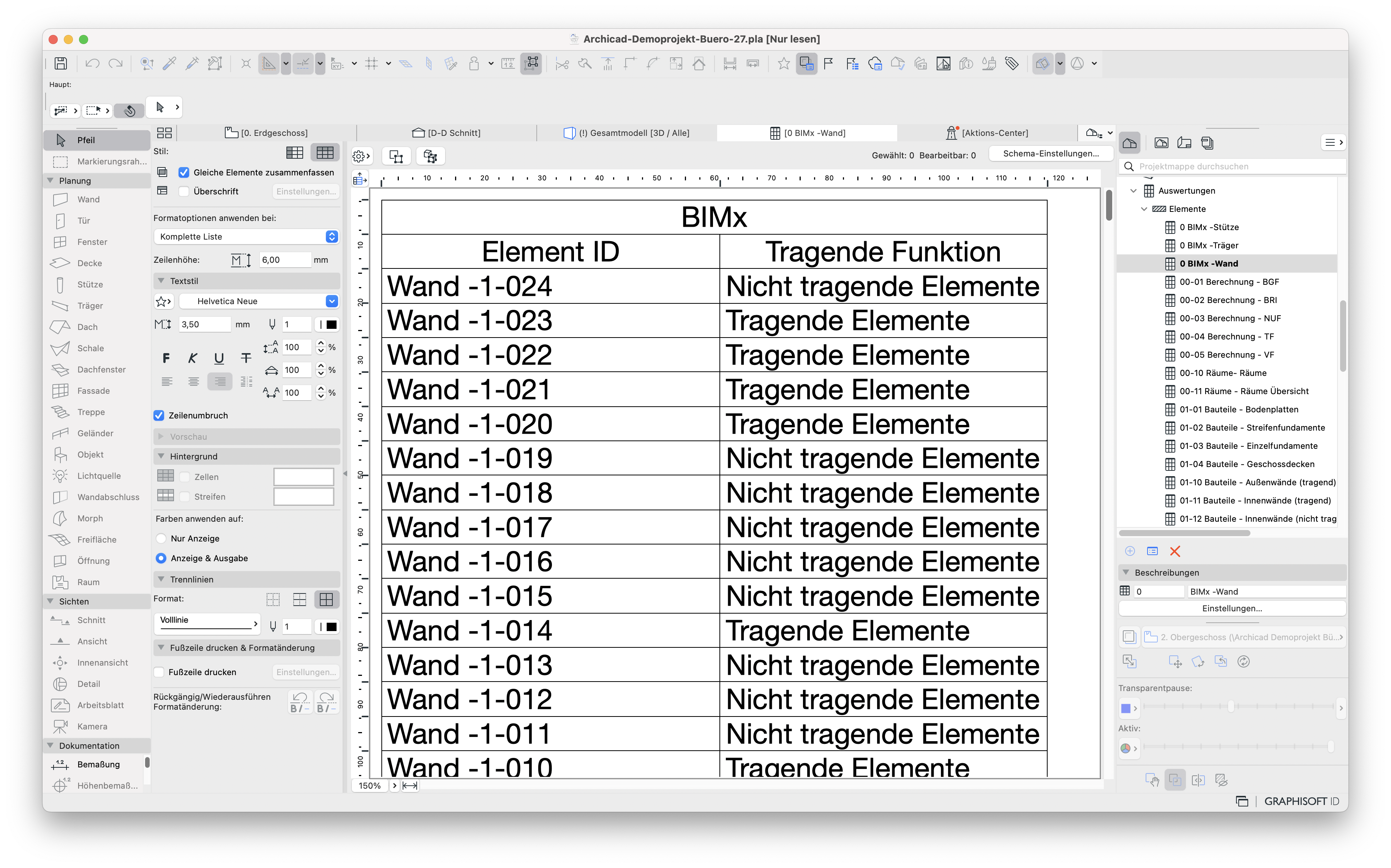

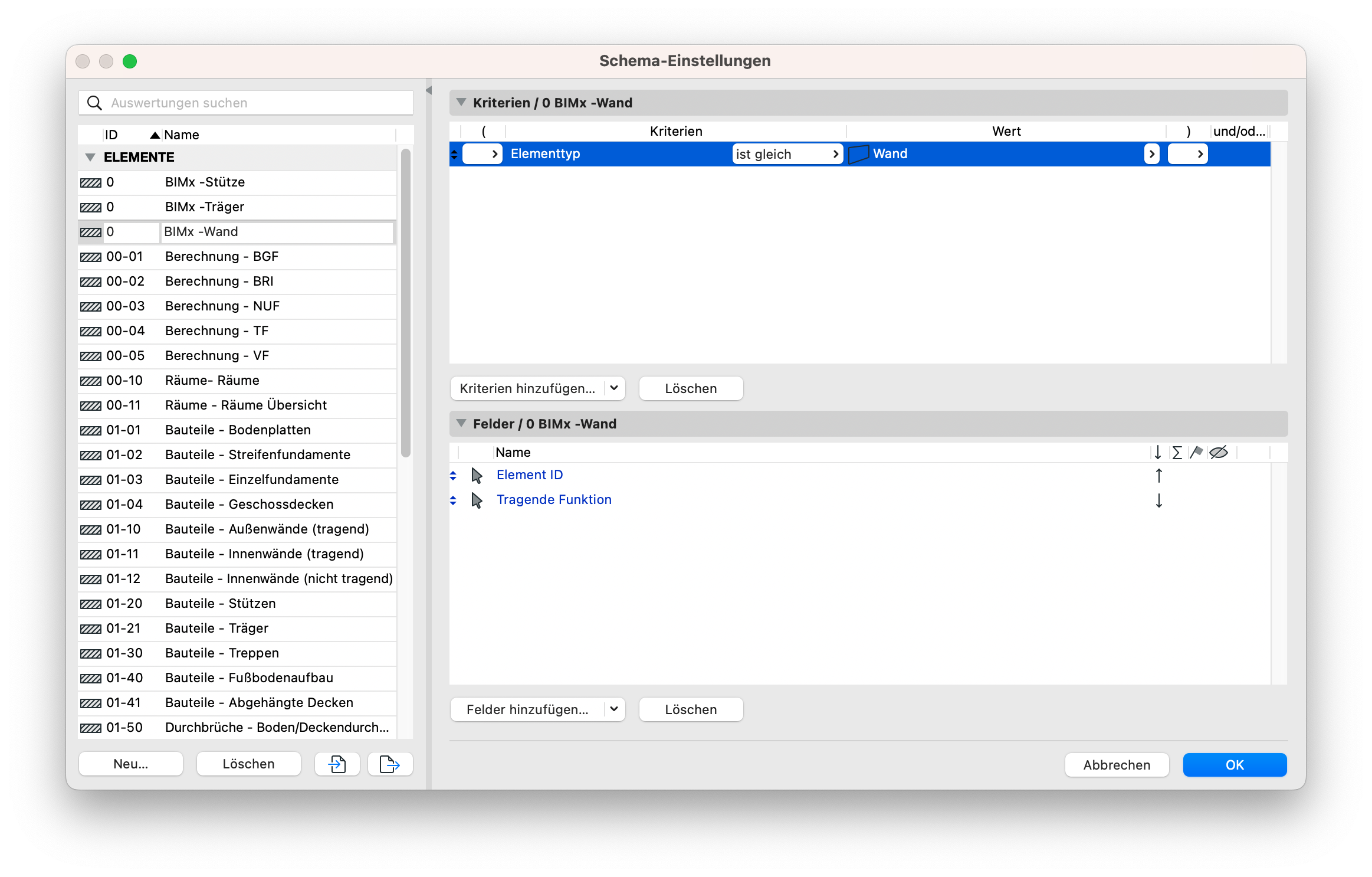

Daten können in verschiedene Auswertungen, z. B. nach Elementtyp, aufgeteilt werden und als mehrfach Auswahl im Publisher-Set aktiviert werden.
|
|
|

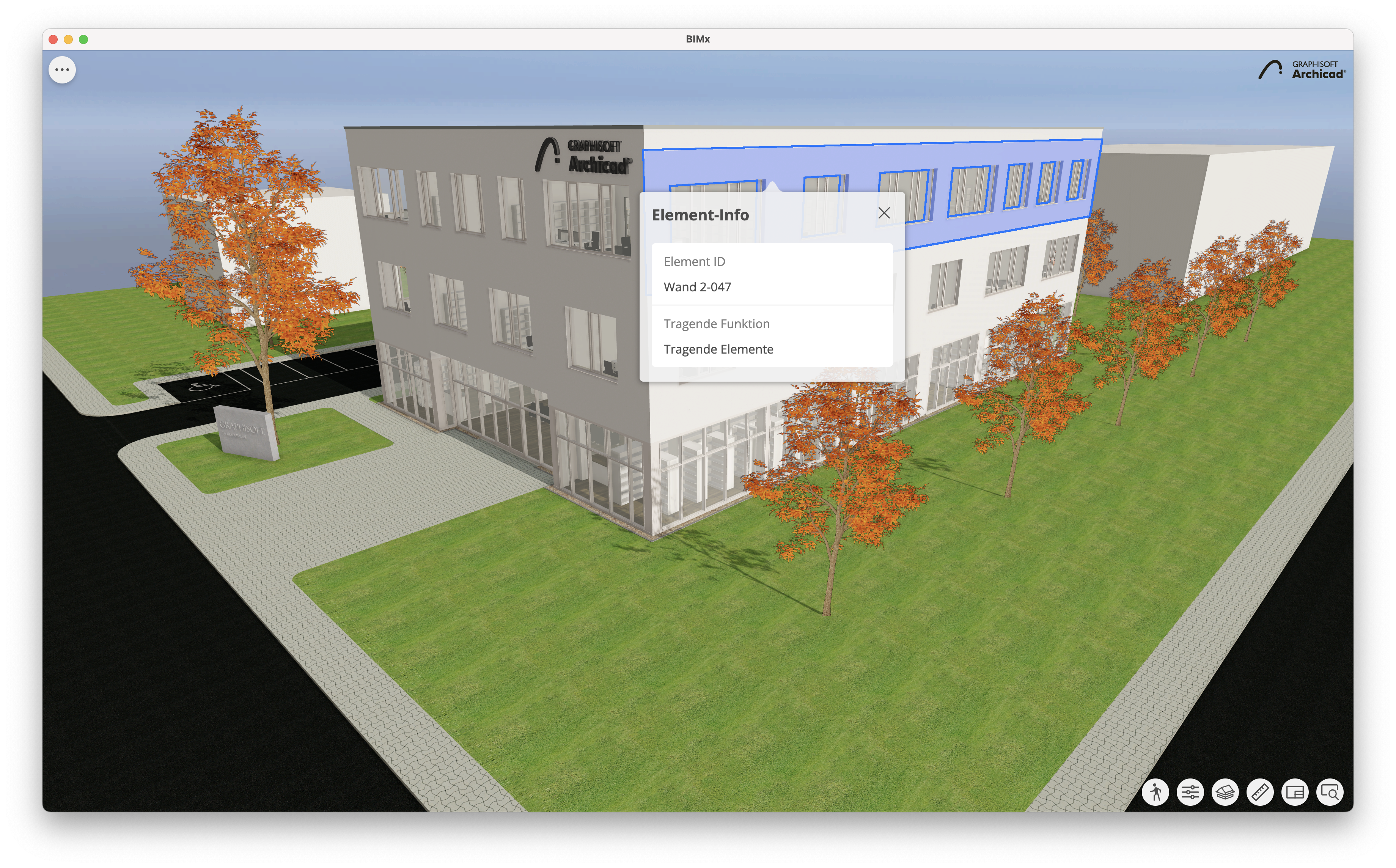

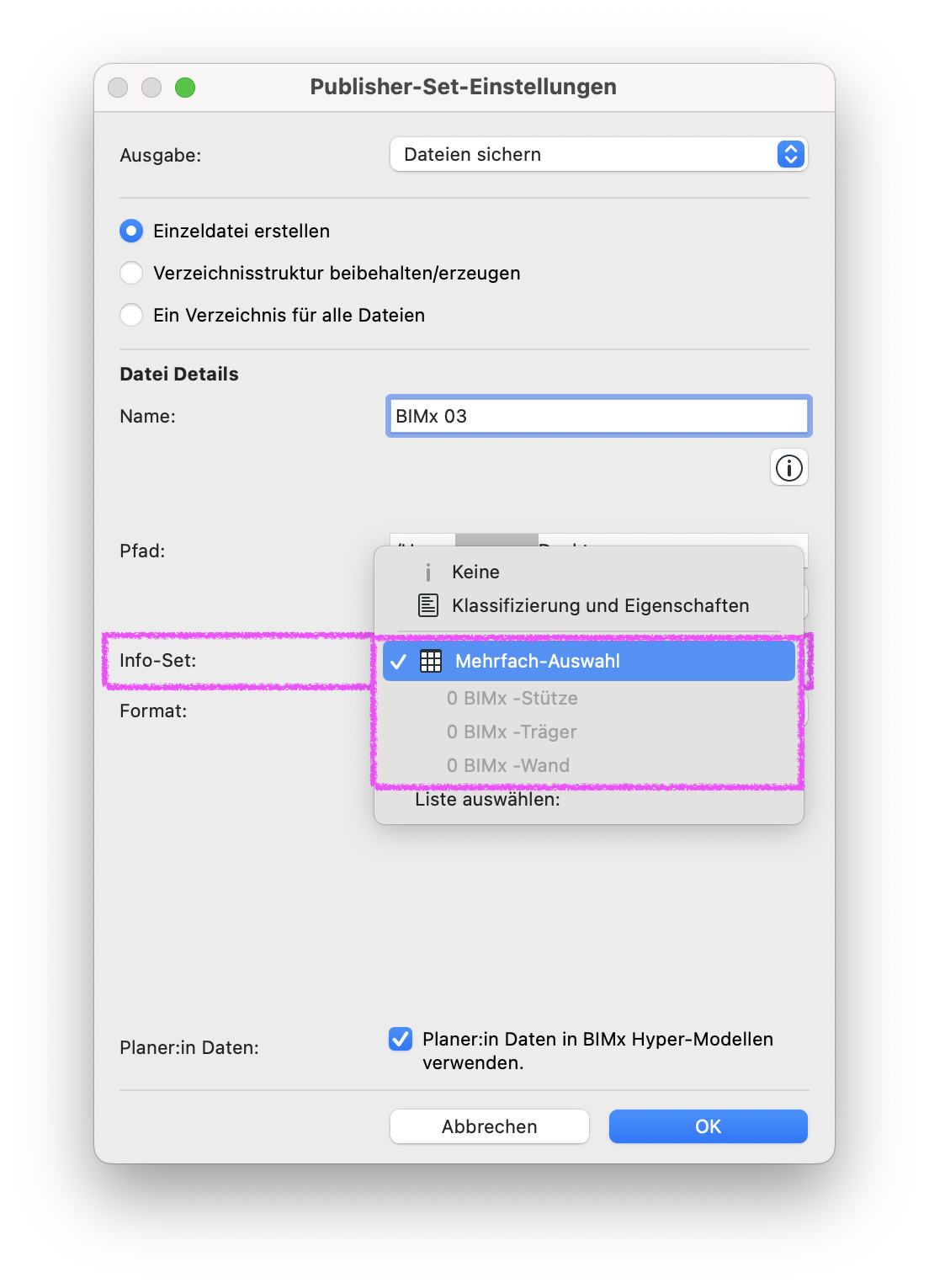

Nachdem unter Info-Set die passende Auswahl getroffen wurde, wird dort Einfach-Auswahl bzw. Mehrfach-Auswahl angezeigt. Die Auswahl kann jederzeit unter Liste auswählen: angepasst werden. Werden anschließend mit dem Publisher-Set BIMx Hyper-Modelle exportiert, zeigen diese nur die ausgewählten Daten an.
Hinweis:
In den Infos können auch Hyperlinks, z. B. für bestimmte Produkte, in das BIMx Hyper-Modell eingebettet werden.
