Problemstellung

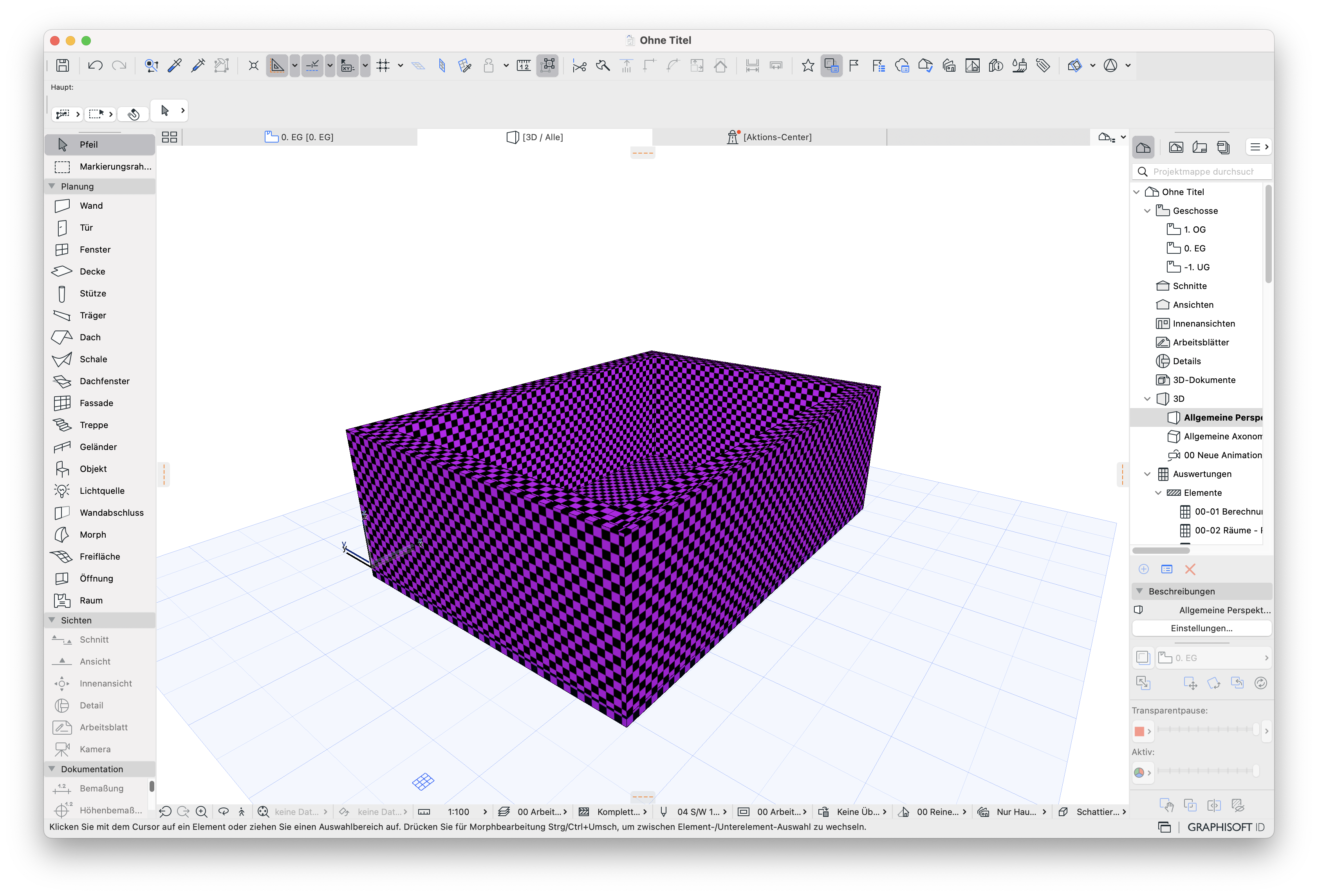

Die Oberflächen in 3D werden mit einer schwarz- und magenta-karierten Oberfläche dargestellt.
Die Darstellung mit dem violett-schwarzen Karomuster kann einzelne Elemente betreffen oder auch das komplette 3D-Modell.
Troubleshooting
1. Überprüfen der geladenen Bibliotheken
Unter den Bibliotheken sollte, um die Standard-Texturen im 3D anzuzeigen, die entsprechende Standard-Bibliothek in Archicad verknüpft sein. Die Texturen sind dort hinterlegt.
Prüfen der Verfügbarkeit der Bibliothek unter:

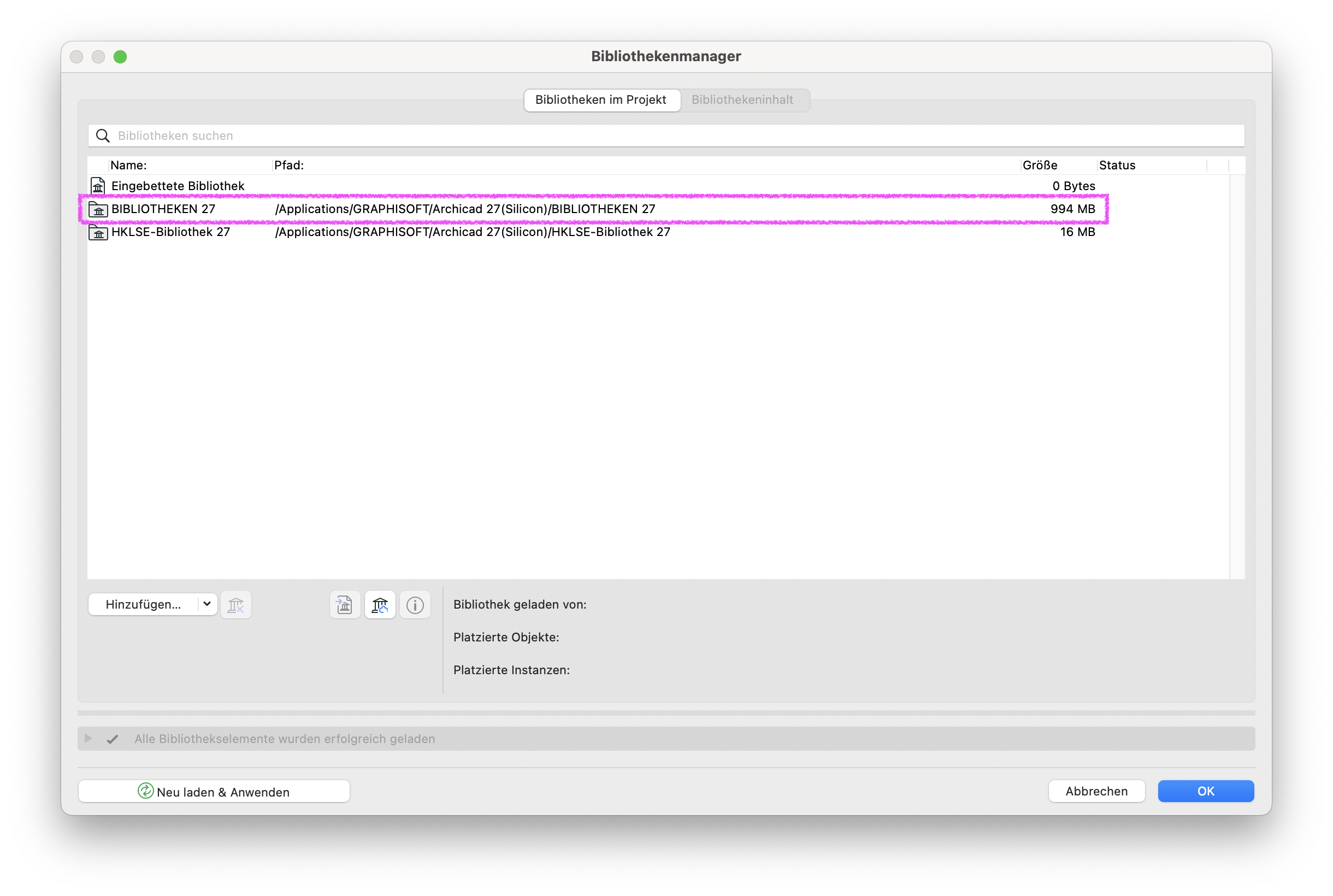

- Ablage > Bibliotheken und Objekte > Bibliothekenmanager...
Hier sollte die Bibliothek BIBLIOTHEKEN [Versionnummer] hinterlegt sein.
Wenn keine verknüpfte Bibliothek vorhanden ist, kann diese über den Button Hinzufügen... ergänzt werden. Die Standard-Bibliothek liegt im Installationsordner der jeweiligen Archicad Version. Nachdem die entsprechende Bibliothek verknüpft wurde, muss die Schaltfläche Neu laden & Anwenden betätigt werden und der Vorgang mit OK bestätigt werden.
2. Überprüfen der Oberflächenmaterialien:
Prüfen der Oberflächen-Einstellungen unter:
- Optionen > Element-Attribute > Oberflächenmaterialien
Hier ist zu prüfen, ob die jeweiligen Texturen der Oberfläche richtig zugewiesen wurden.
Sollte eine Textur fehlen, wird ein rotes Bild-Symbol in der Liste der Oberflächen angezeigt.
Die Oberflächentextur kann über den Button Nach Bild suchen neu zugeordnet werden.

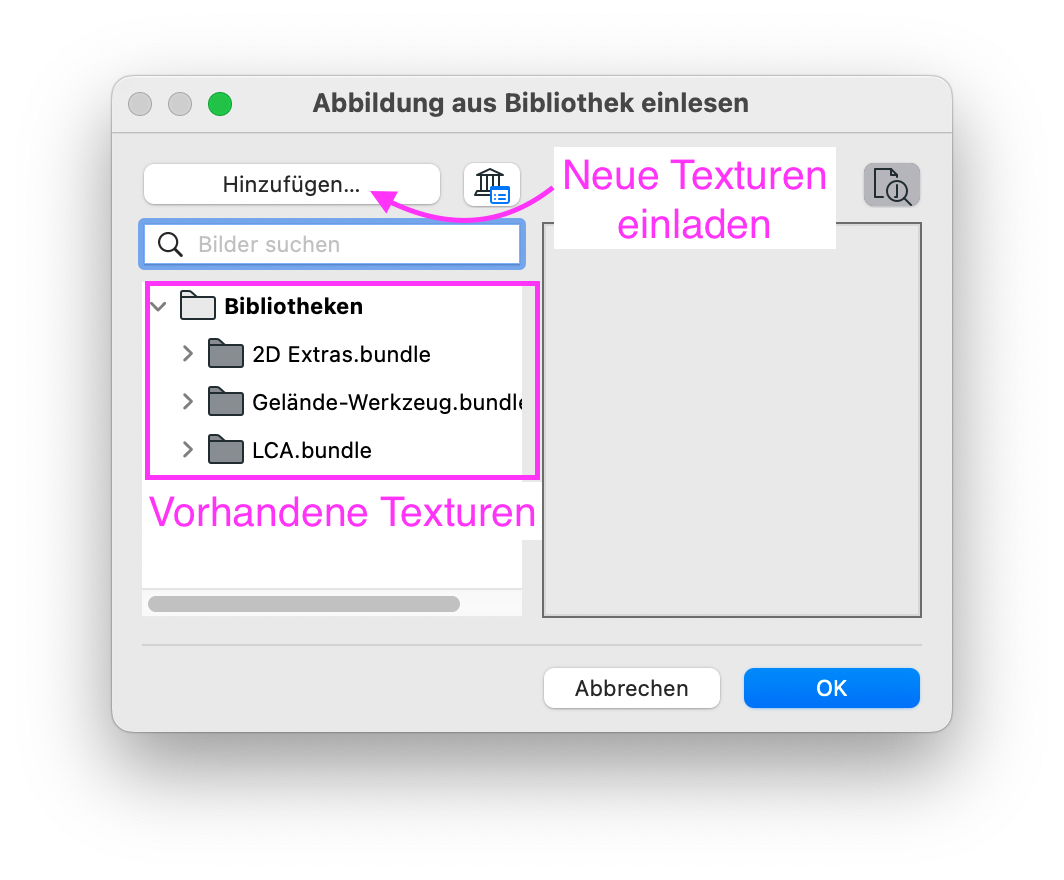

Im Kontextmenü kann nun eine Auswahl aus bestehenden Texturen gewählt, oder neue Texturen hinzugefügt werden.
