Problemstellung

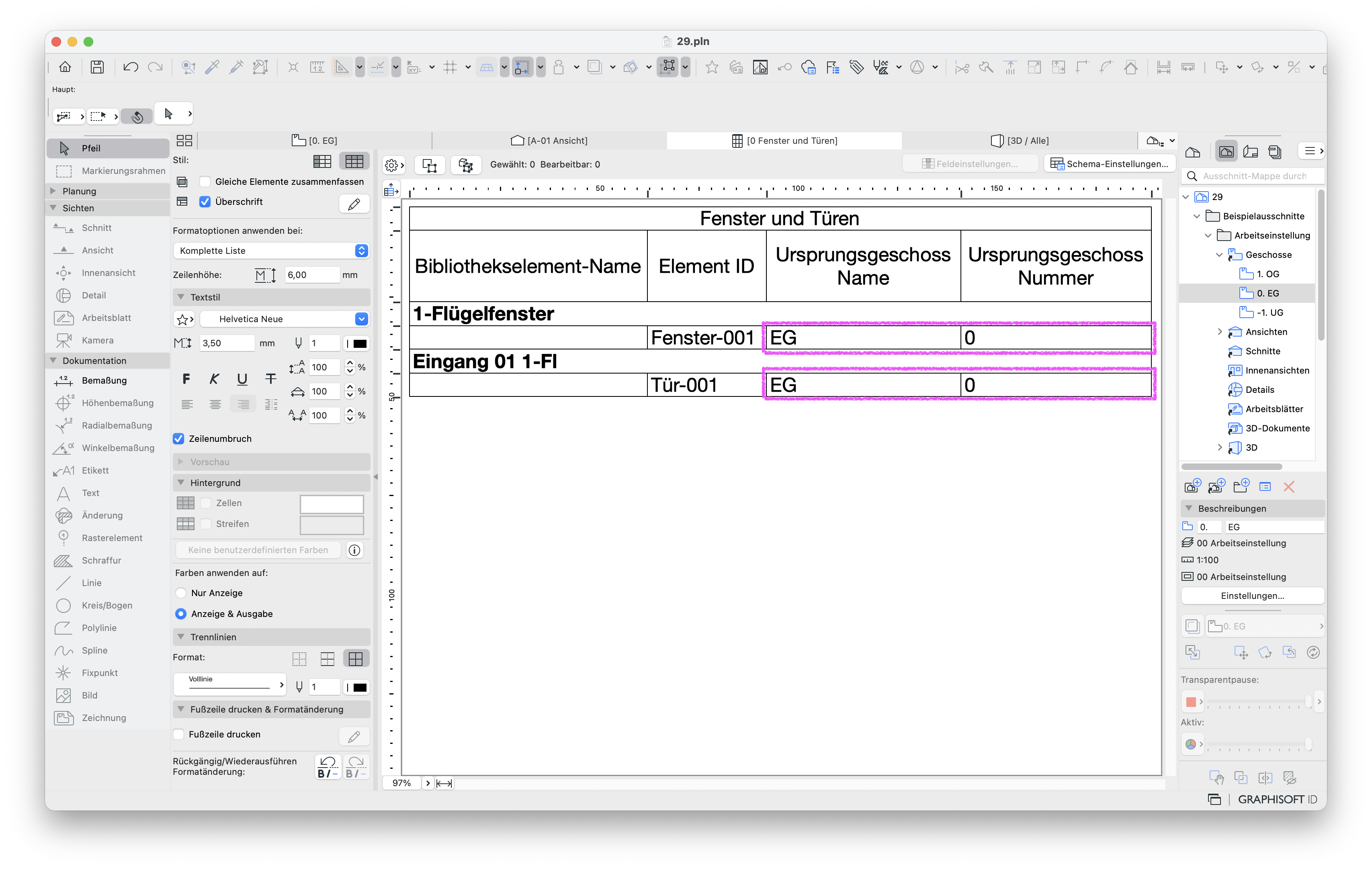

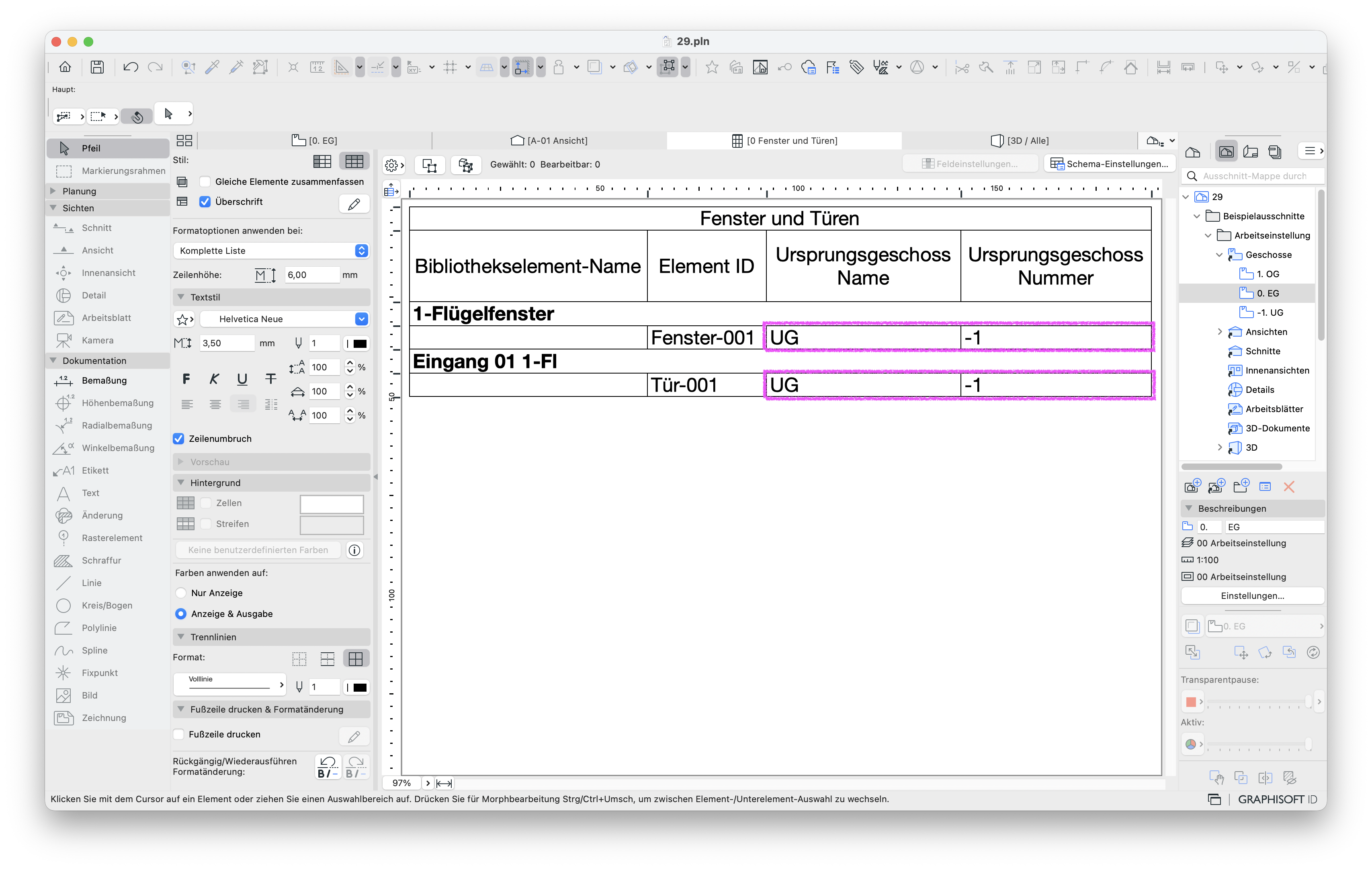

Ein Fenster oder eine Tür wird in der interaktiven Auswertung und Etikett im darüber oder darunterliegenden Geschoss zugeordnet, obwohl dieses eigentlich in einem anderen Geschoss, z. B. dem Erdgeschoss, platziert wurde. Auch die berechneten Eigenschaften und in den Elementen angezeigten Eigenschaften sind hiervon betroffen.
Troubleshooting
Höhenlage prüfen

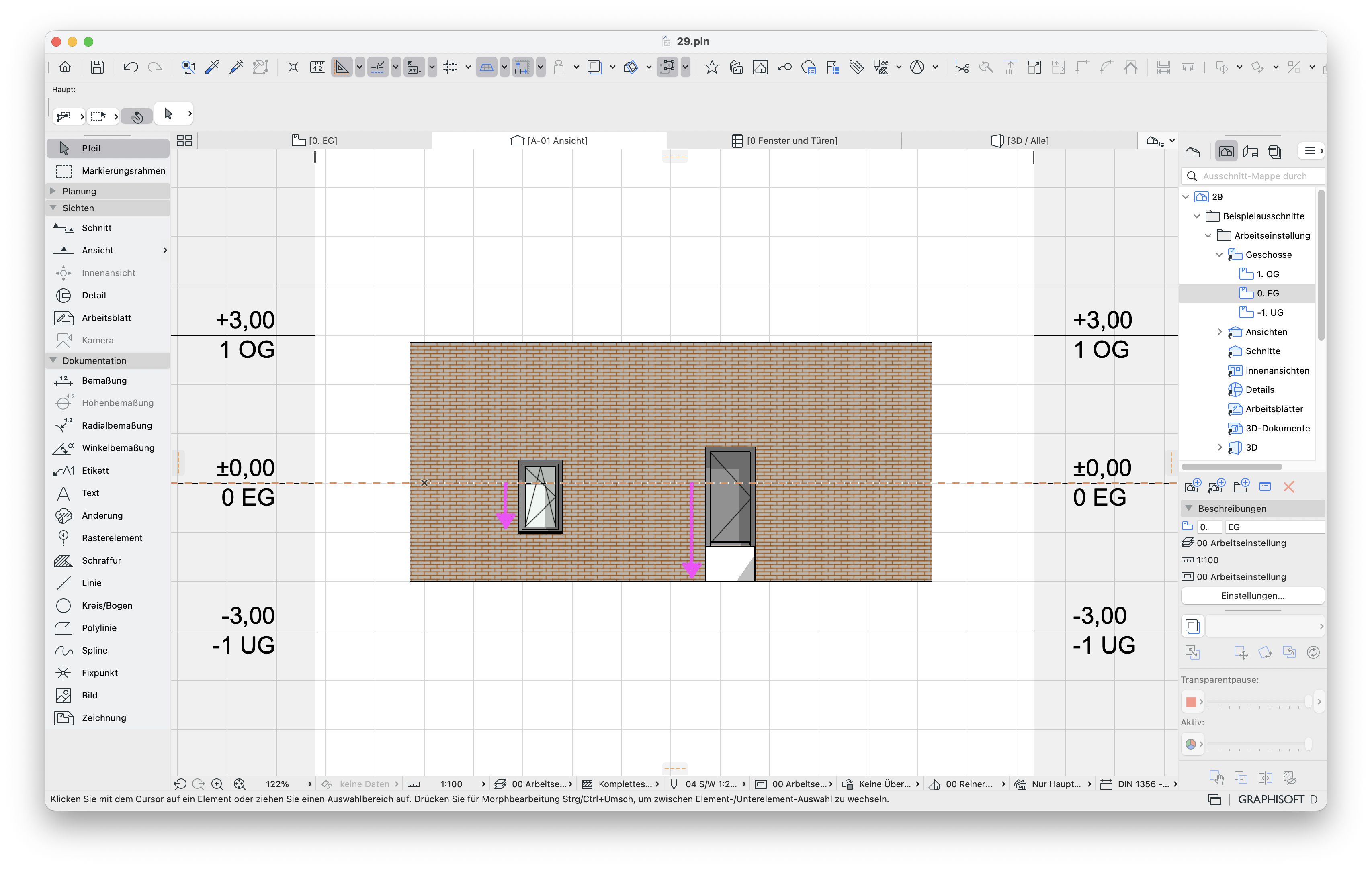

Wenn Wände über mehrere Geschosse hinweg modelliert werden, sich ein darin platziertes Fenster oder eine Tür über zwei Geschosse erstreckt und sich mindestens zur Hälfte seiner Höhe oberhalb oder unterhalb des Ursprungsgeschosses befindet, wird es dem Geschoss zugeordnet, dem es mindestens zur Hälfte angehört. Dadurch kann z. B. ein im Erdgeschoss platziertes Fenster dem Untergeschoss zugeordnet werden.
Die Höhe muss überprüft und ggf. angepasst werden, dass das Fenster oder die Tür über die Hälfte sich im richtigen Geschoss befindet.
Hinweis:
Die Geschosszuordnung von Fenstern und Türen ist wichtig, damit der zugehörige Raum erkannt wird. Weitere Informationen bietet der Artikels Auswertung der Türen / Fenster - Räume werden nicht erkannt.

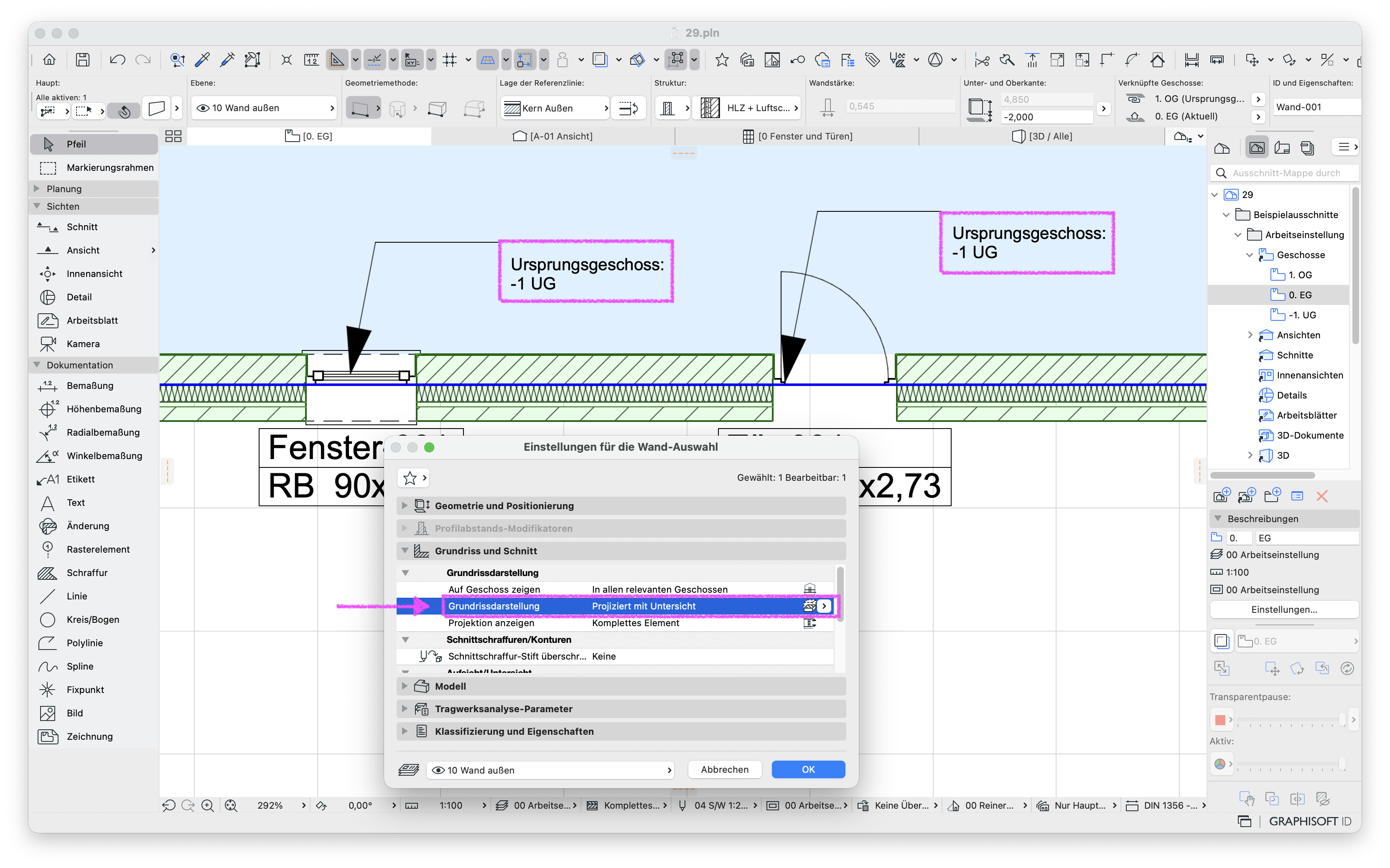

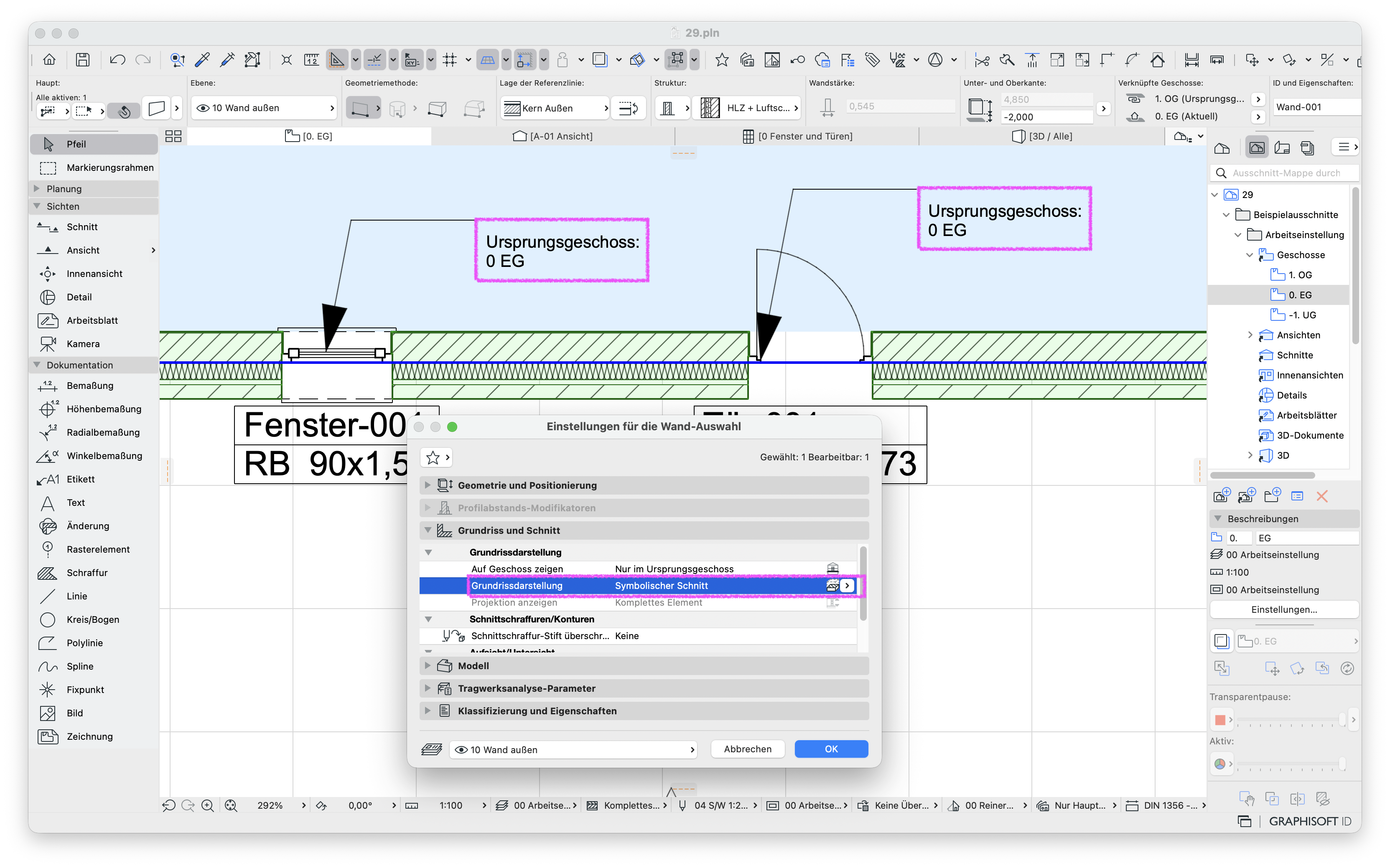

Wenn die Grundrissdarstellung der Wand auf Symbolischer Schnitt gestellt wird, dann wird das Ursprungsgeschoss von Fenstern und Türen mit dem Ursprungsgeschoss der Wand definiert. Die Option ist nur verfügbar, wenn die Option Nur im Ursprungsgeschoss eingestellt ist.
Anschließend wird die Wand in Auswertung und Etikett mit dem Ursprungsgeschoss der Wand dargestellt.

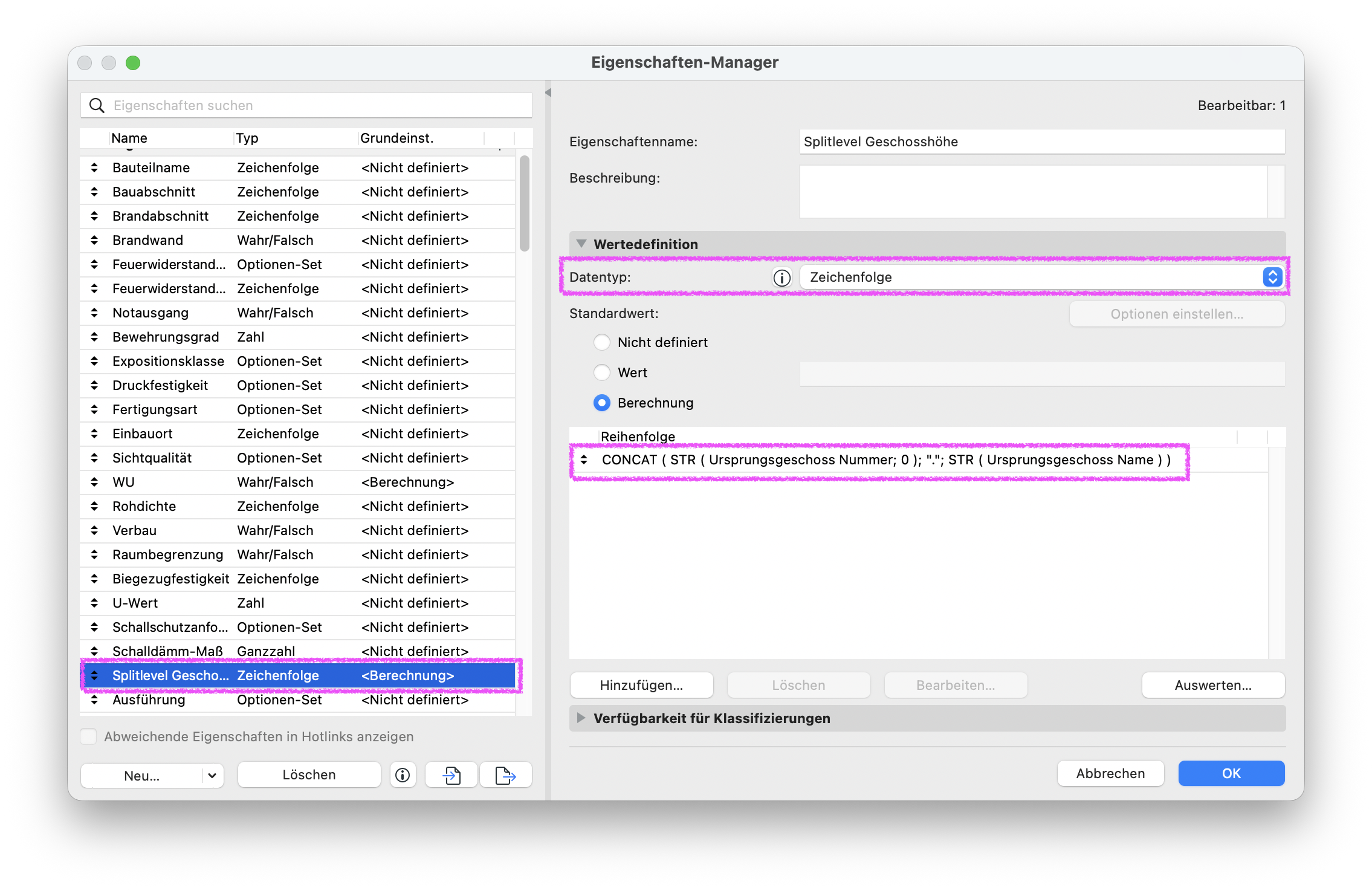

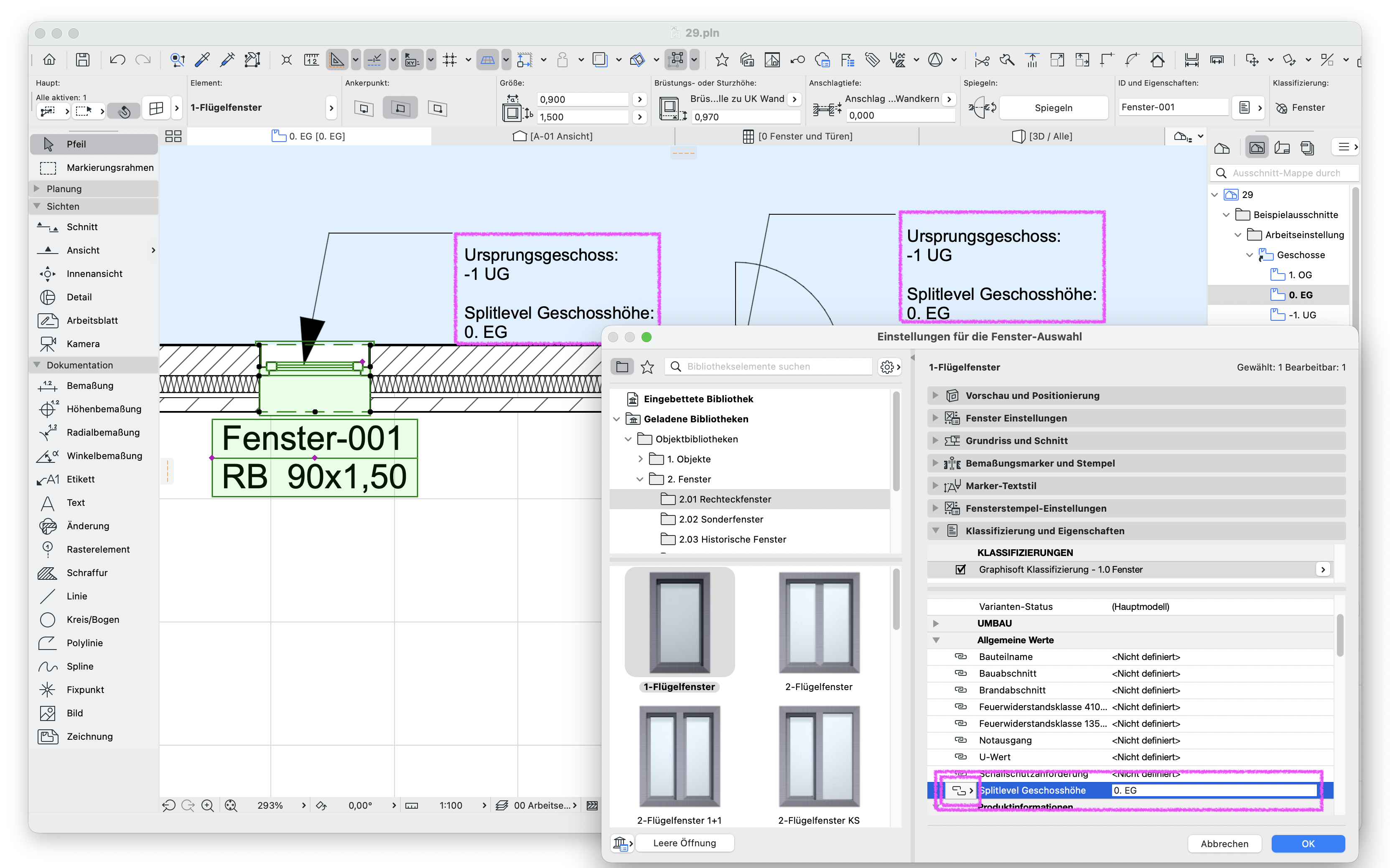

Wenn weder die Grundrissdarstellung, noch die Modellierung verändert werden kann, z. B. weil es sich um Splitlevel-Gebäude handelt, kann mit Hilfe einer berechneten Eigenschaft für betroffene Elemente ein abweichender Wert manuell festgelegt werden. Für Elemente, die nicht abweichen, kann der Standardwert der Eigenschaft angezeigt werden.
