Problemstellung
Die im BIMx Viewer dargestellten Texturen sind heller oder dunkler als im 3D von Archicad.
|
|
|
|

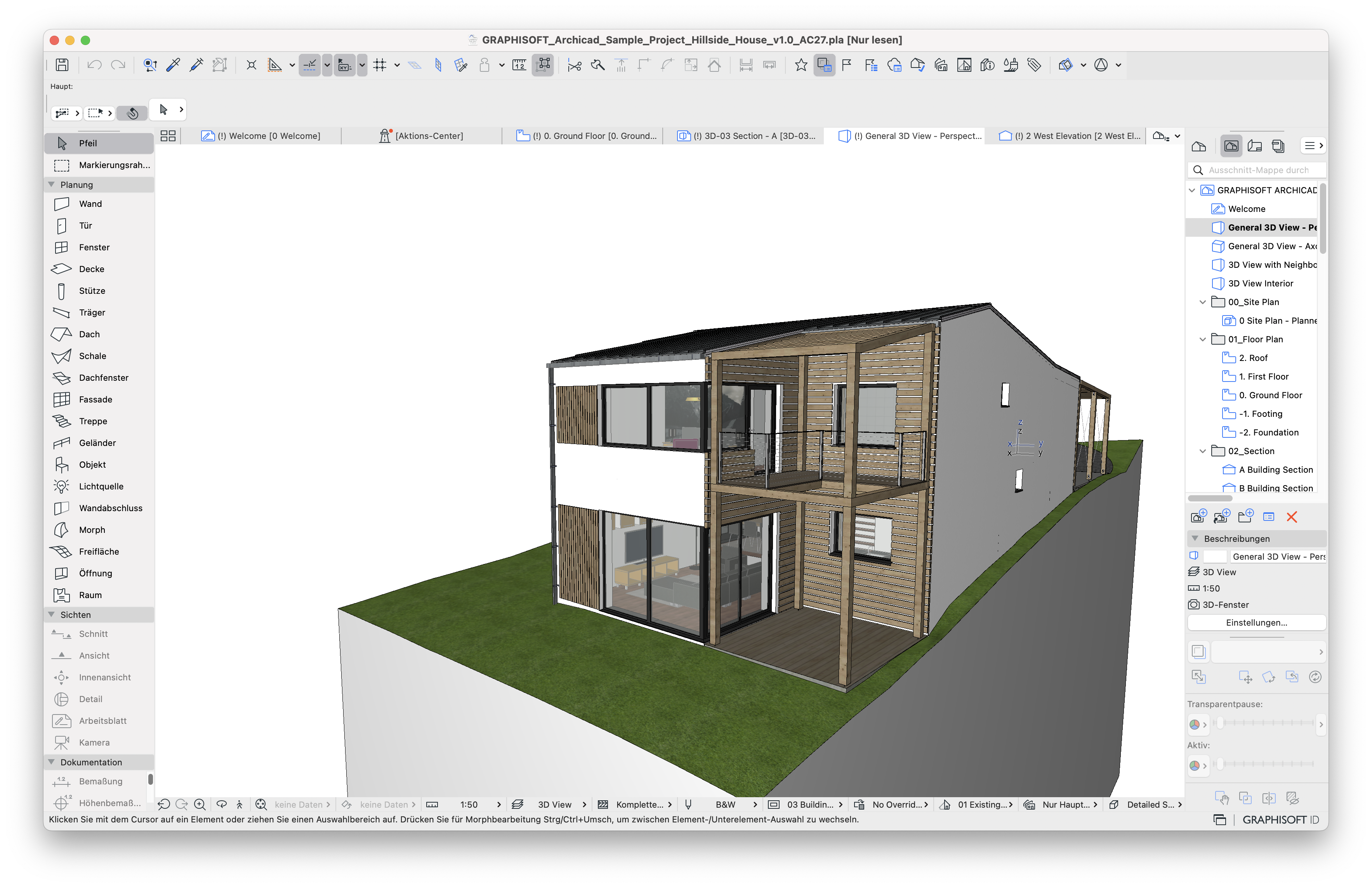

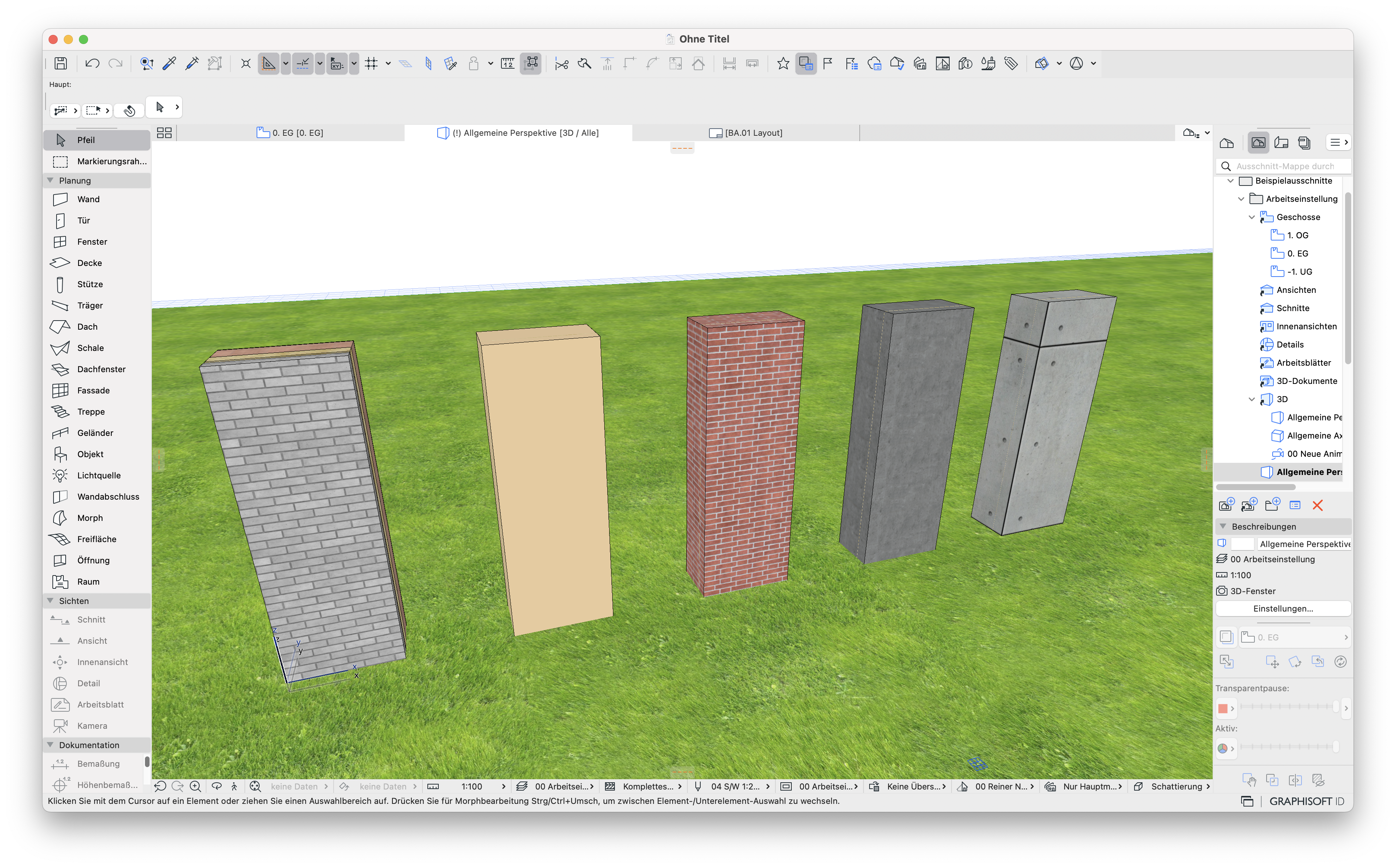

3D-Modell in Archicad
|

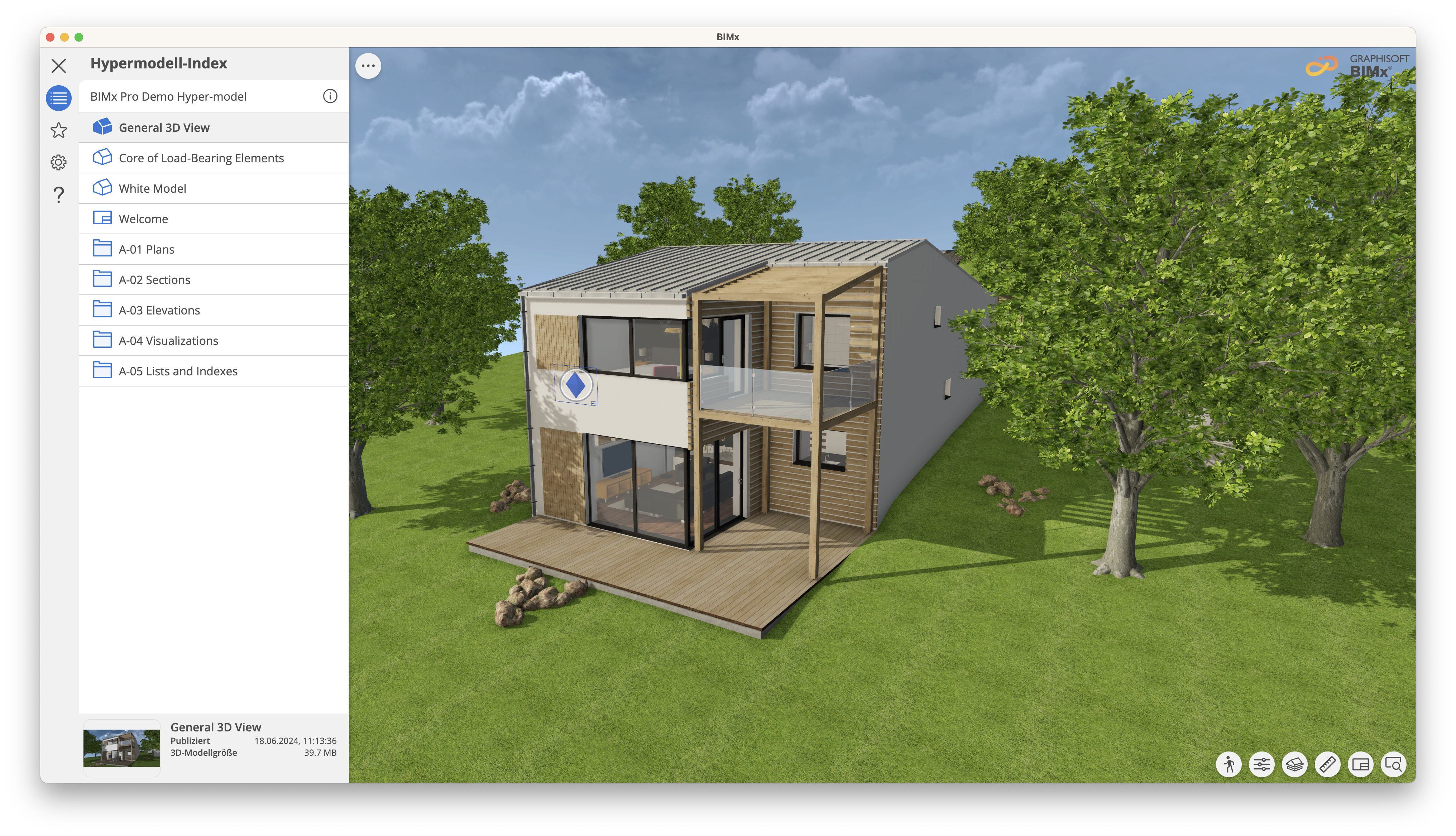

3D-Modell in BIMx
|
Troubleshooting
1. Lage-Einstellungen prüfen

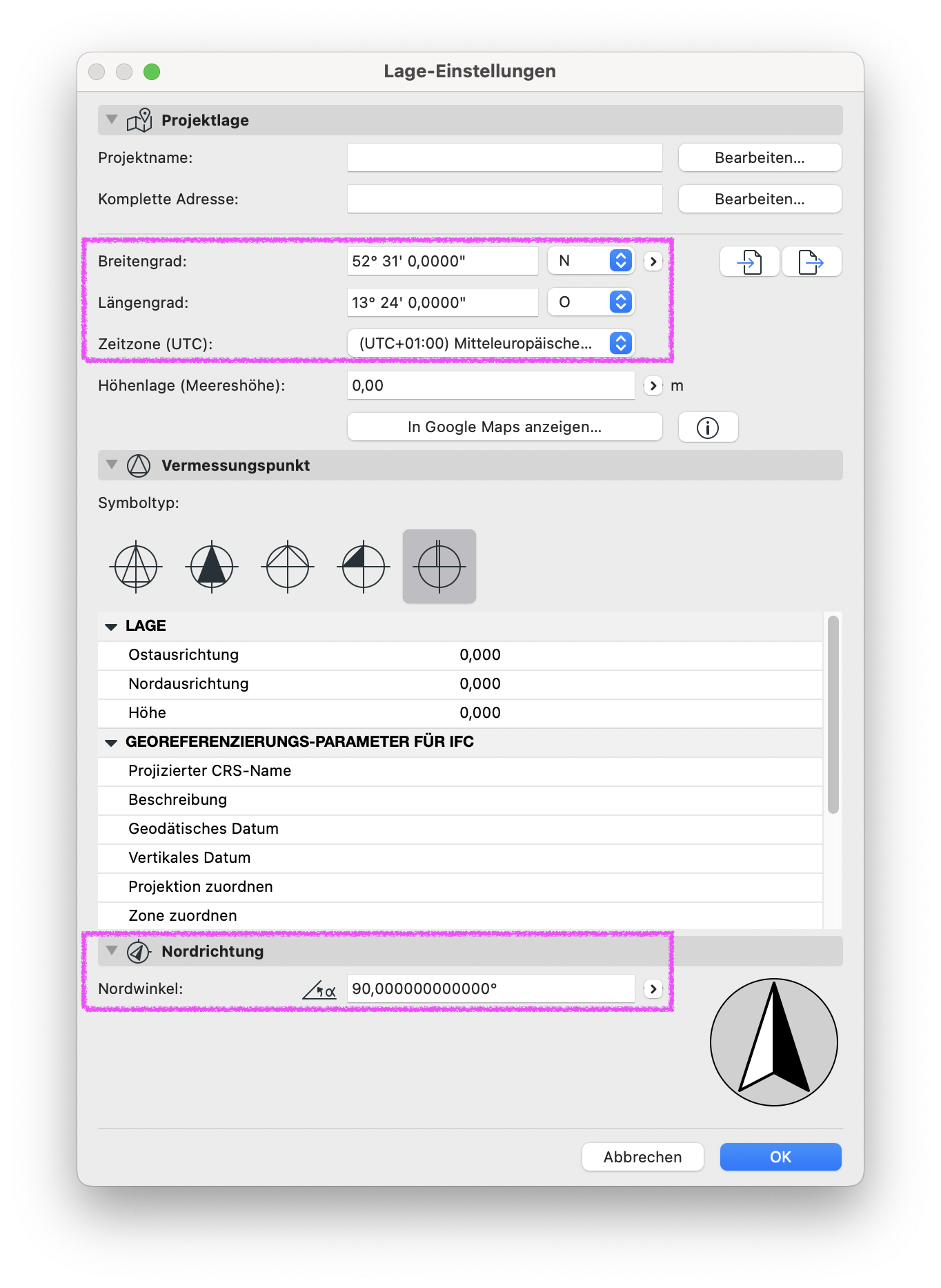

- Optionen > Projektpräferenzen > Lage-Einstellungen
Die abweichende Textur-Helligkeit kann durch die Sonnen-Position des BIMx Modells bedingt werden. In Archicad sollten deswegen die Lage-Einstellungen für das 3D-Modell überprüft werden.
Hinweis:

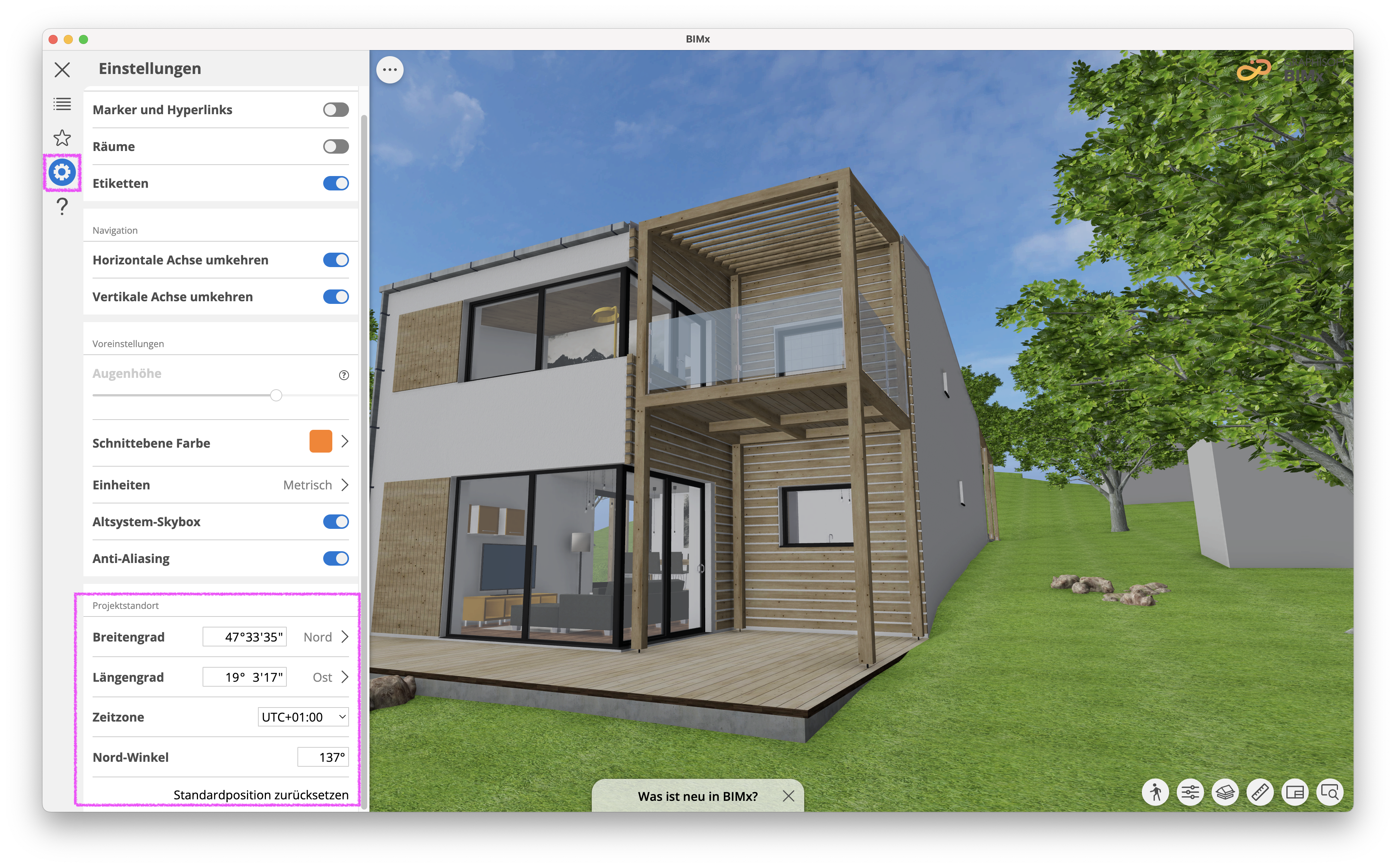

Es ist außerdem möglich, für eine Präsentation in den Einstellungen des BIMx Viewer selbst, den Projektstandort kurzfristig anzupassen.
2. 3D-Modell von BIMx und Archicad hat unterschiedliche Schattendarstellung

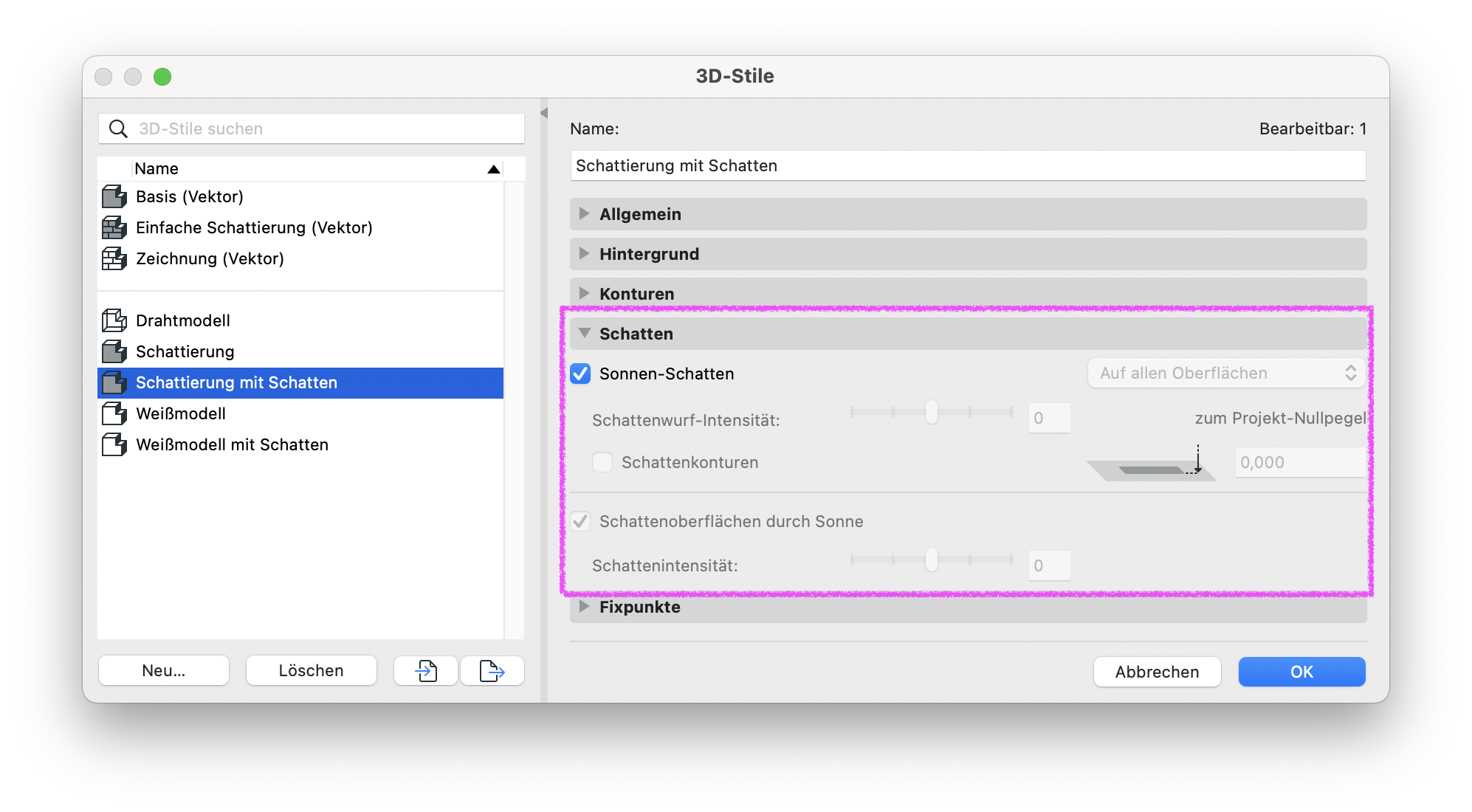

- Archicad: Ansicht > 3D-Darstellungsmodus > 3D-Stile

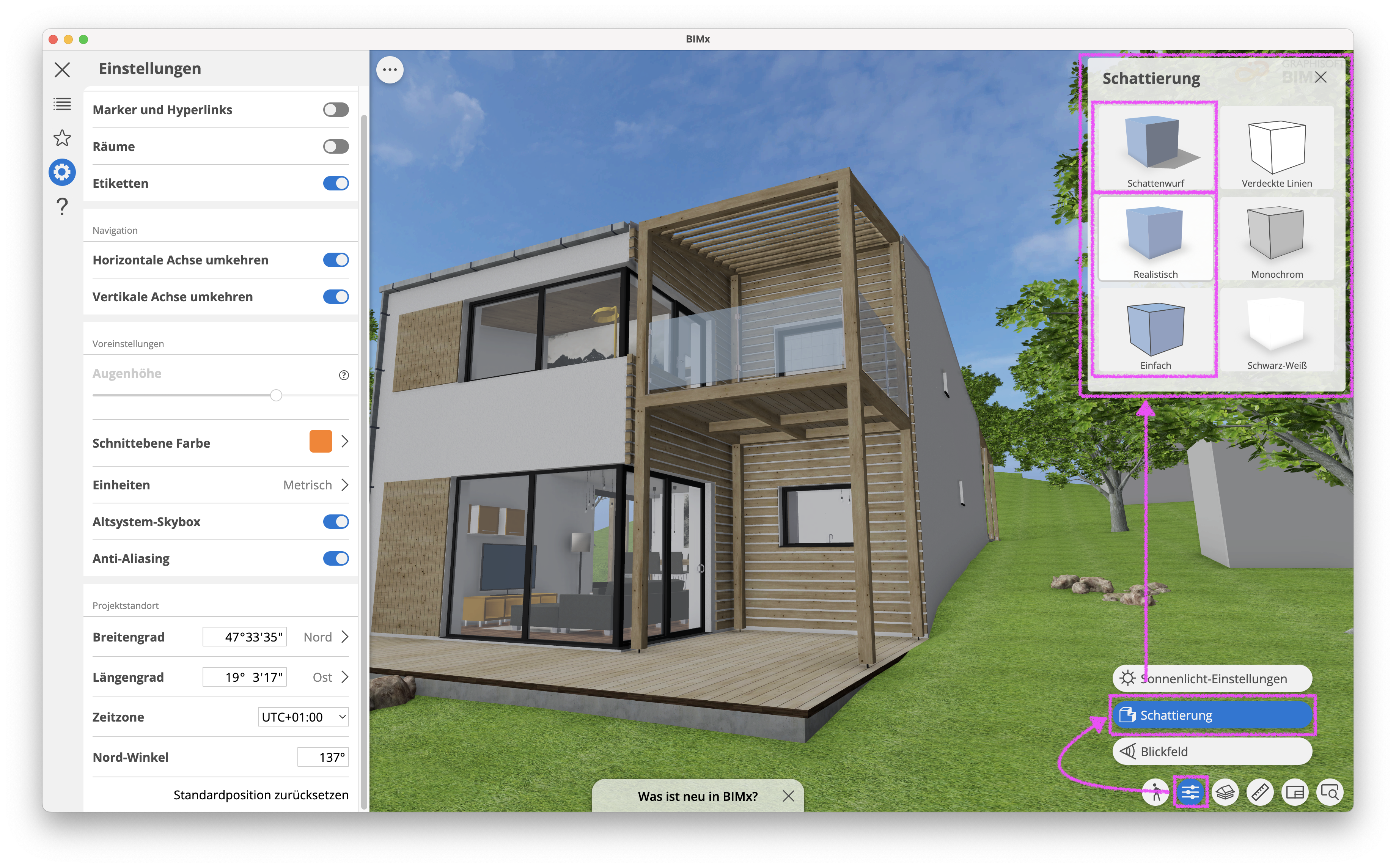

- BIMx Viewer: 3D-Modell öffnen > Anzeigeeinstellungen > Schattierung
Es ist sowohl in dem 3D-Stil von Archicad, als auch in den Schattierung-Einstellungen des BIMx Viewer die gleiche Schattendarstellung zu wählen. Ist in Archicad der Schatten deaktiviert und BIMx Viewer der Schatten aktiv, ist die Helligkeit der angezeigten Texturen stark unterschiedlich.
In Archicad:
Im BIMx Viewer:
3. Dynamische Skybox

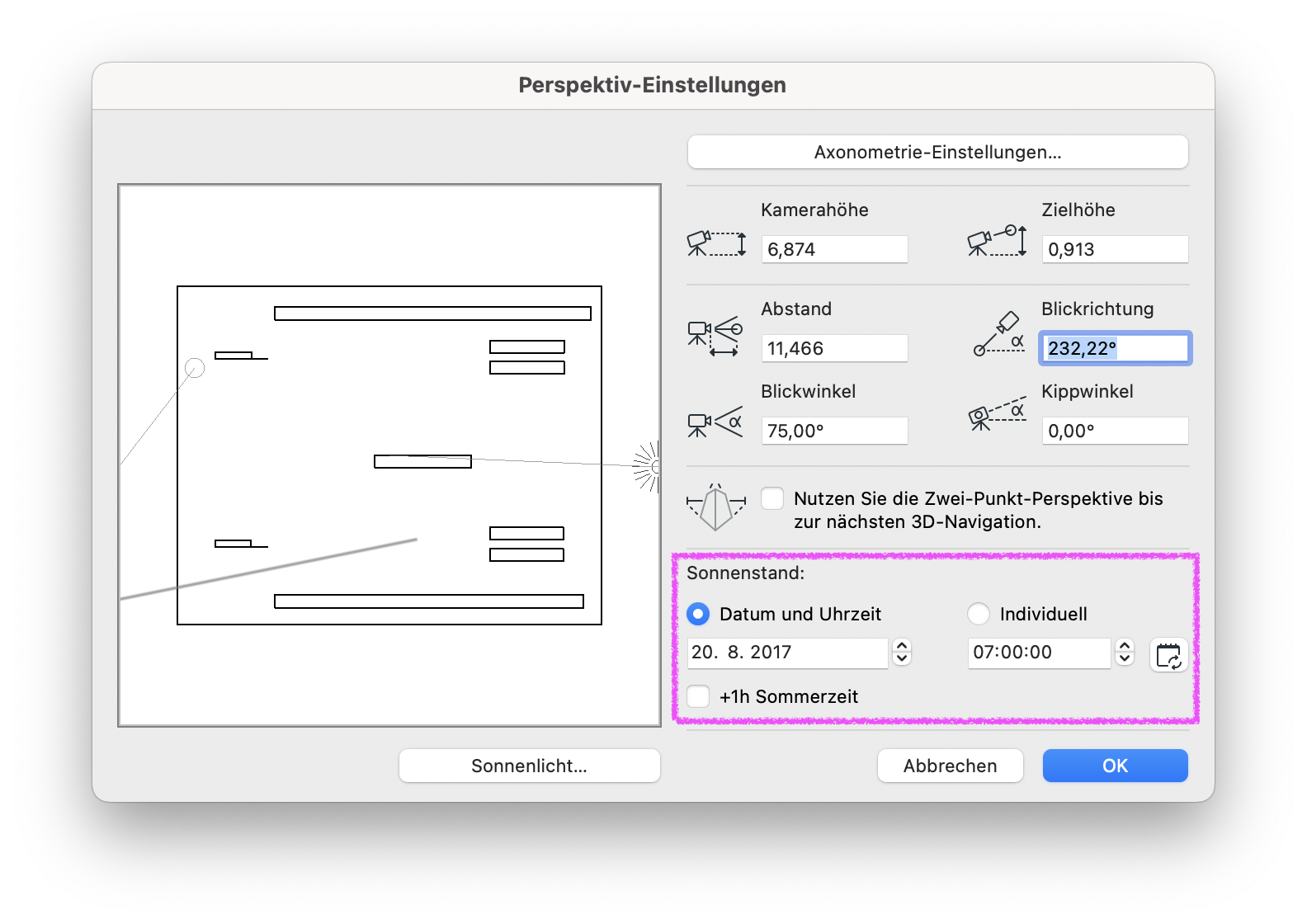

- Ansicht > 3D-Darstellungsmodus > Standort & Projektionsart
Im BIMx Viewer wird das 3D mit einer dynamischen Skybox dargestellt. Der in Archicad unter Standort & Projektionsart eingestellte Sonnenstand unter Datum und Uhrzeit beeinflusst direkt die Darstellung der dynamischen Skybox.

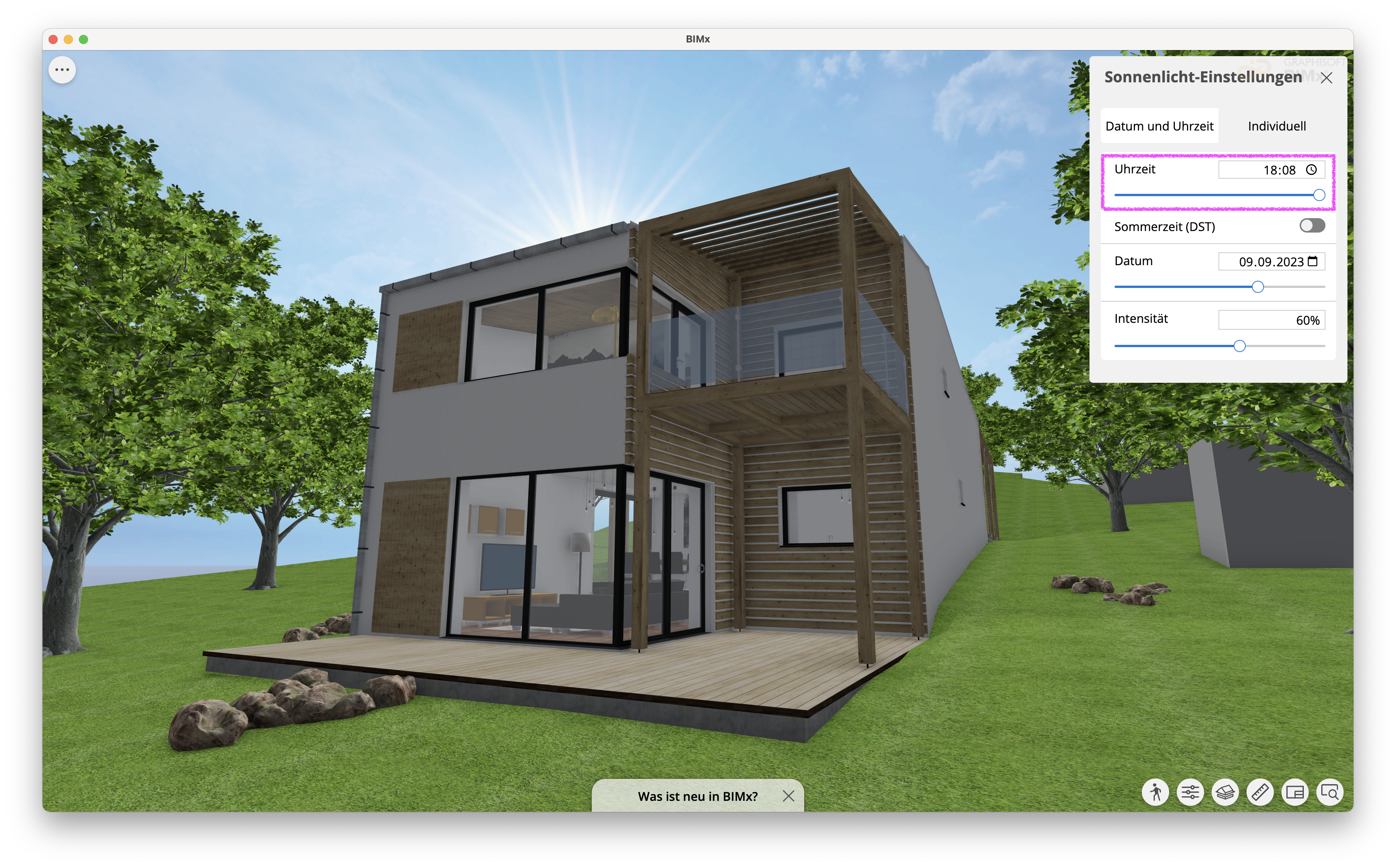

Je nachdem, welches Datum und Uhrzeit ausgewählt wird, wird die Intensität und Sonnenposition in den Sonneneinstellungen des BIMx Modell angepasst. Dadurch wird das 3D-Modell am Morgen, Mittag und Abend mit unterschiedlicher Belichtung angezeigt.
|
|
|
Hinweis:

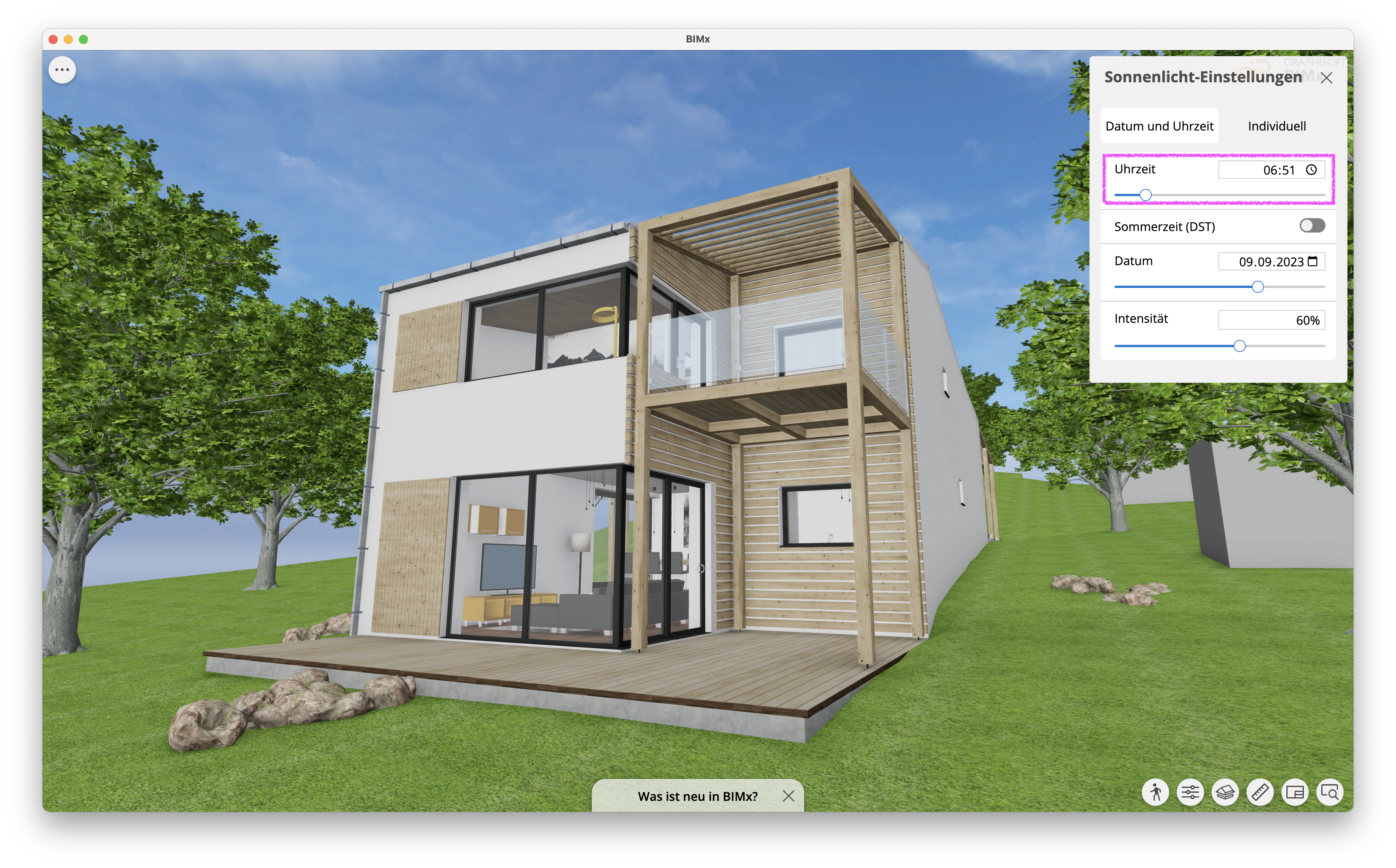

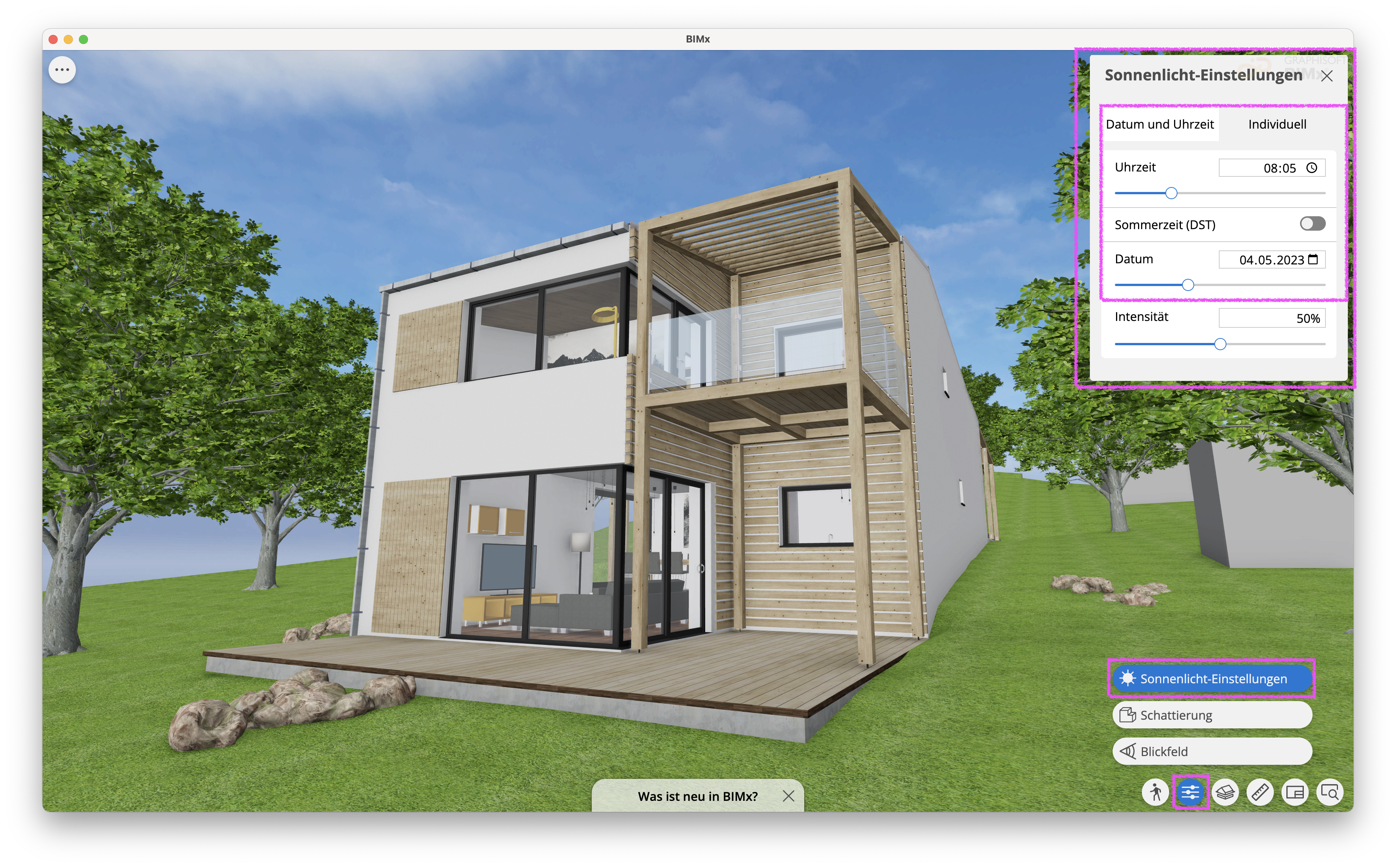

- 3D-Modell öffnen > Anzeigeeinstellungen > Sonnenlicht-Einstellungen
Für bereits exportierte BIMx Modelle kann für die Präsentation im BIMx Viewer in den Anzeigeeinstellungen unter Sonnenlicht-Einstellungen das Datum und die Uhrzeit angepasst werden.

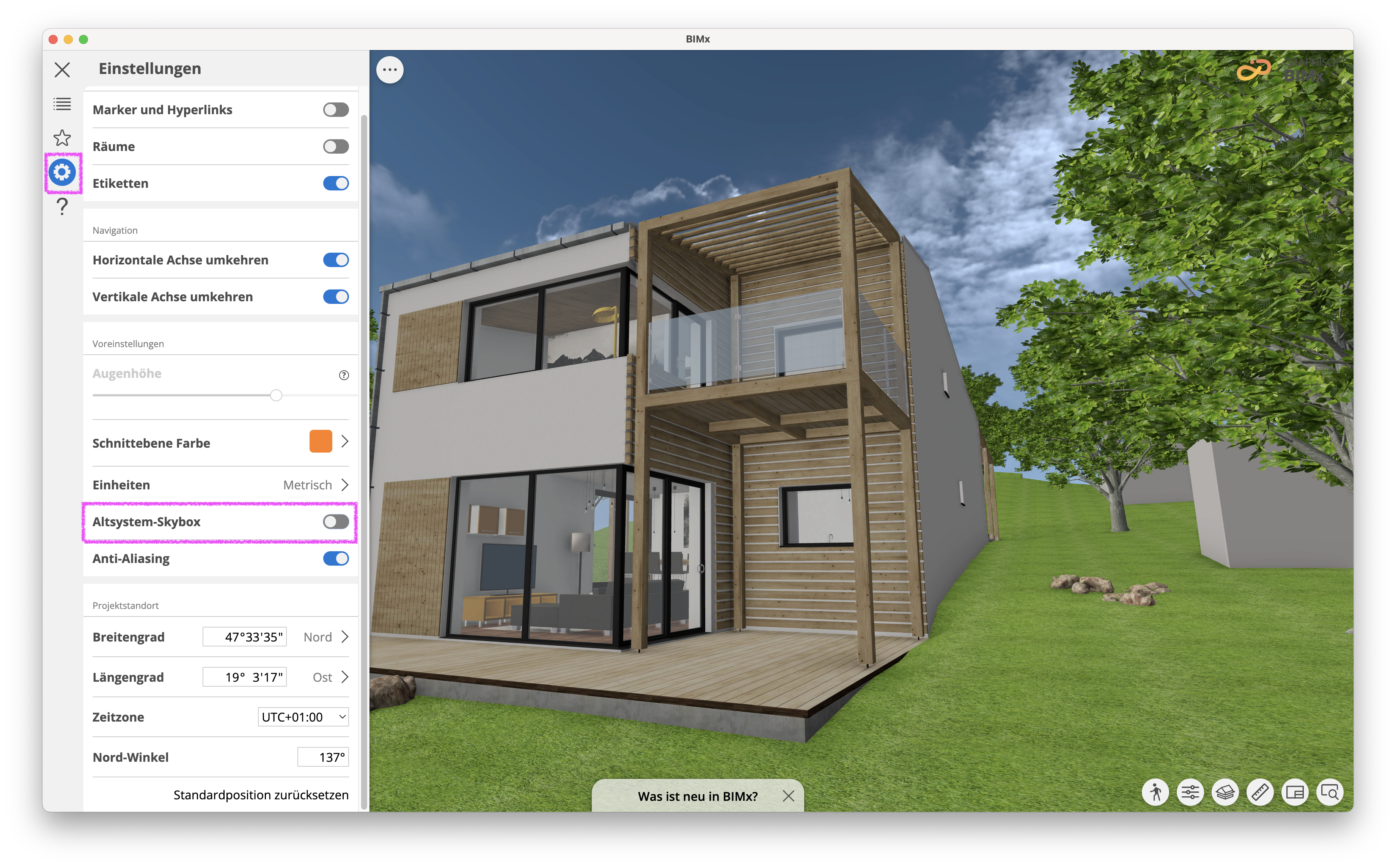

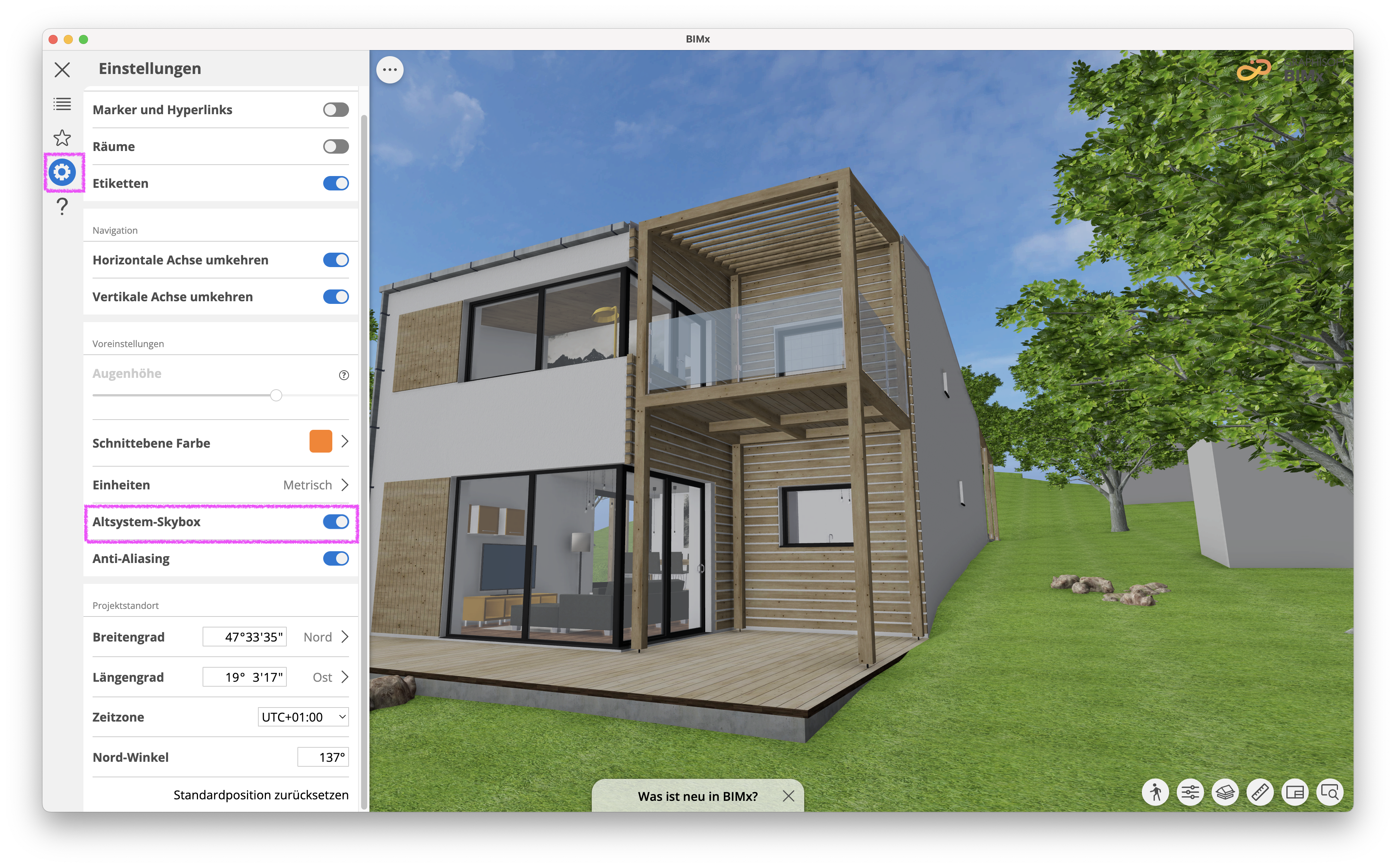

- Einstellungen > Altystem-Skybox
Die Aktivierung bzw. Deaktivierung der Altsystem-Skybox im BIMx Viewers kann auch zu einer vergleichsweisen unterschiedlichen Darstellung der Helligkeit und Dunkelheit im 3D-Modell führen.
|
|
|
4. Lichtintensität in BIMx
- 3D-Modell öffnen > Anzeigeeinstellungen > Sonnenlicht-Einstellungen

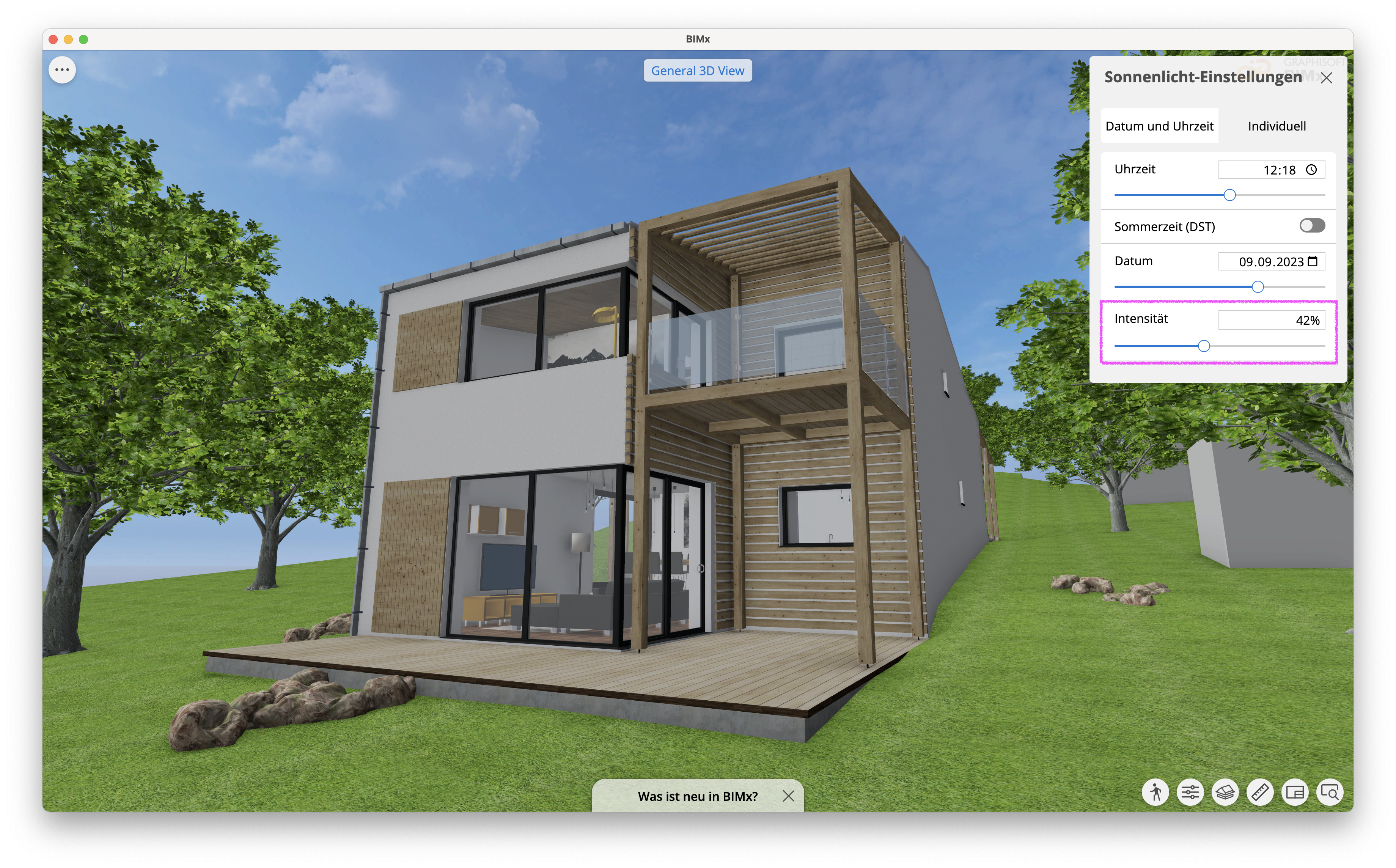

Es ist außerdem in den Sonnenlicht-Einstellungen möglich die Intensität des Sonnenlichts für den BIMx Viewer zu verändern.
5. 3D-Engine von BIMx und Archicad unterschiedlich
Generell haben die verschiedenen BIMx Viewer und Archicad unterschiedliche Anzeige Engines.
Damit werden Texturen je nach Programm unterschiedlich interpretiert und dargestellt. Dies führt zu einer generellen Darstellungsdifferenz zwischen Archicad und dem BIMx Modell.
Die 3D-Engine von Archicad ist die Vektorielle Engine und die Hardware-Beschleunigungs-Engine. Die 3D-Engine des BIMx Viewers ist abhängig vom Endgeräts und Art des Viewer. Updates zu der entsprechenden BIMx 3D-Engine kann im BIMx News Artikel der GRAPHISOFT Community gefunden werden.

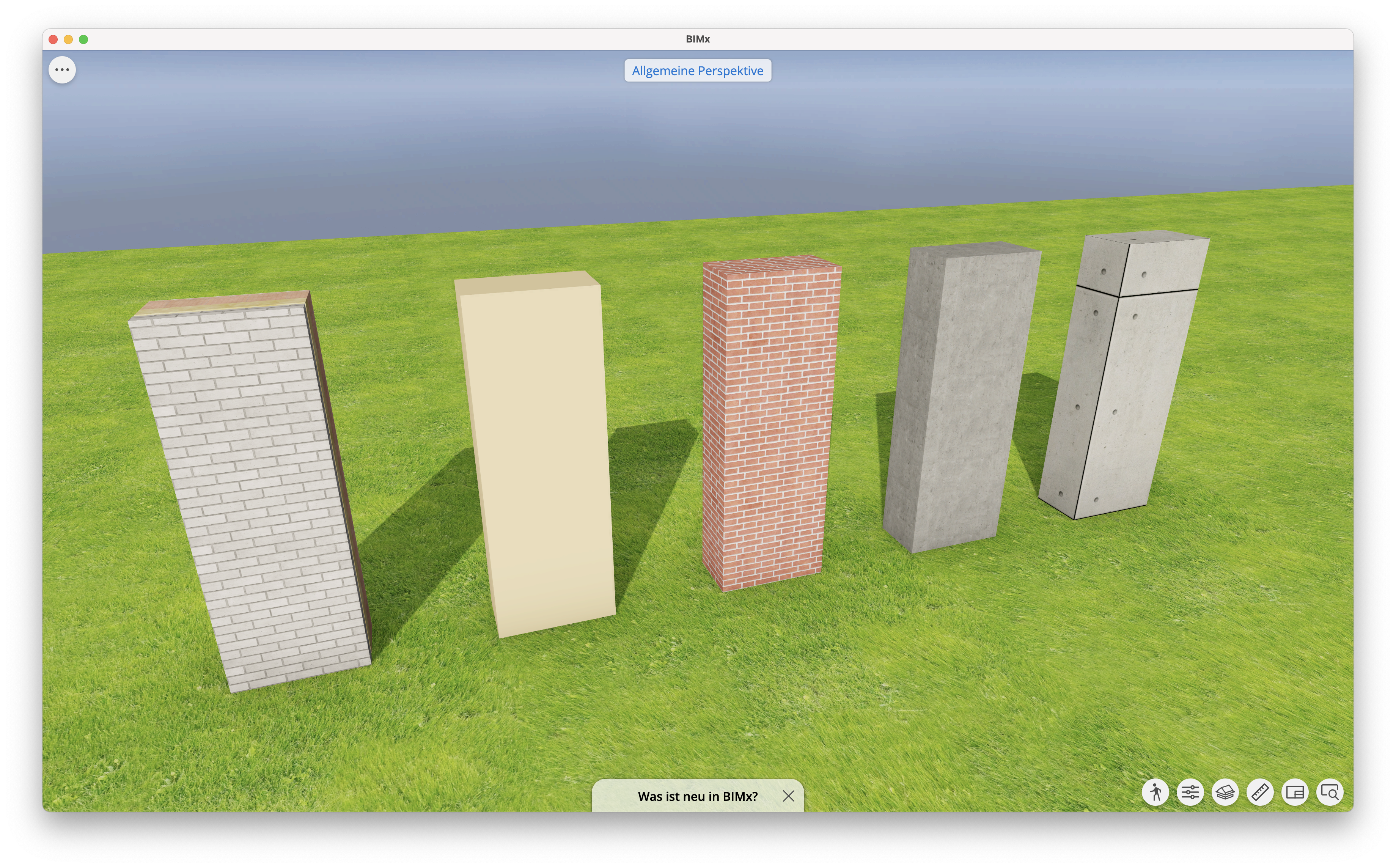

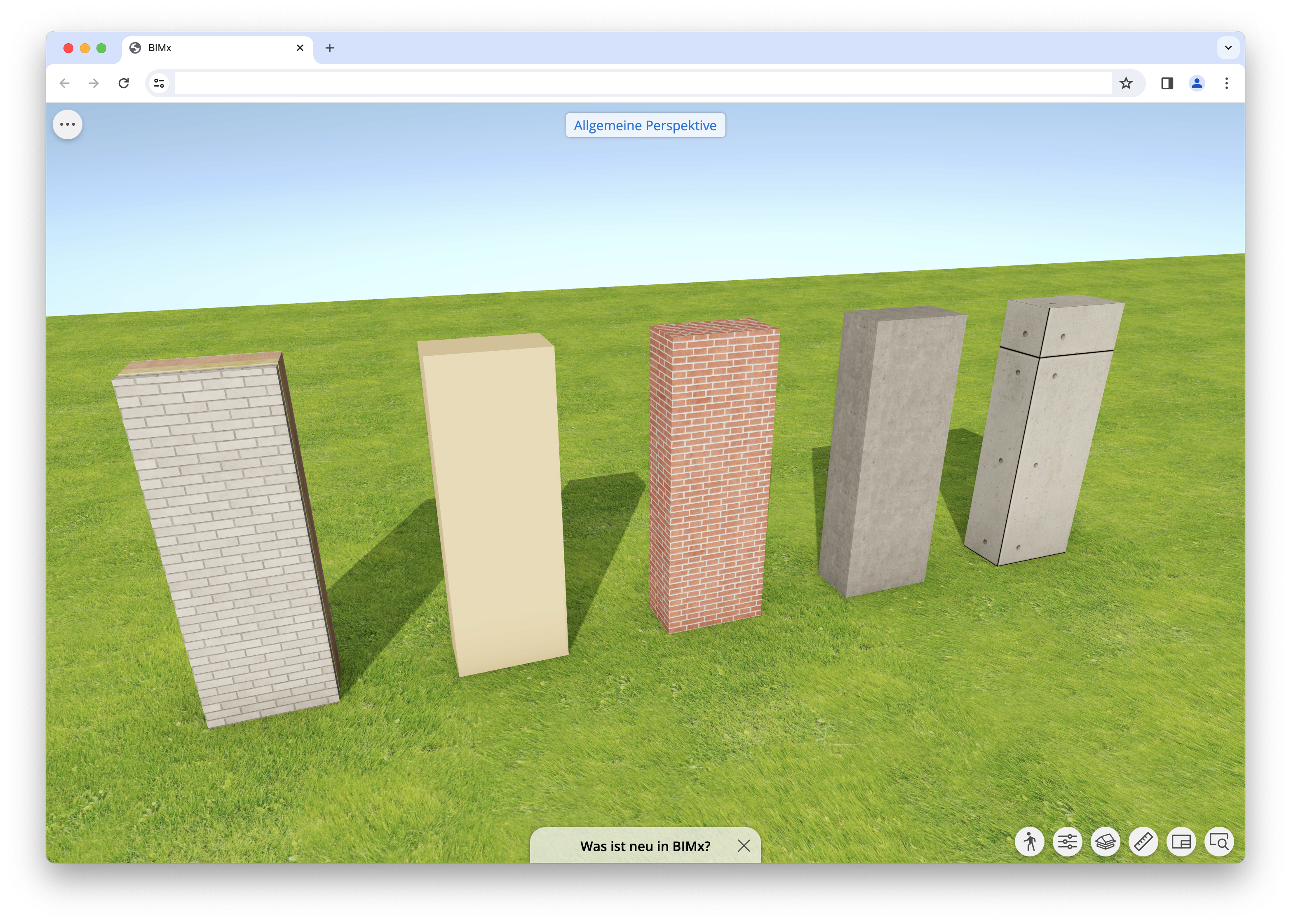

| Archicad | BIMx Desktop Viewer | BIMx Web Viewer |
Hinweis:
Einstellungen die in Archicad verändert werden, werden erst übernommen, wenn das BIMx Modell erneut exportiert wird.
Ist es, z. B. zeitbedingt, nicht möglich ein neues BIMx Modell zu exportieren, kann der Präsentationsmodus genutzt werden, um bestimmte Darstellungen des 3D Modells zu speichern.
