Öffnen und Reparieren in Archicad verstehen: Nachverfolgung reparierter und entfernter Elemente

Problemstellung

Bei Verwendung der Funktion Öffnen und Reparieren in Archicad versucht das Programm, Probleme innerhalb der Projektdatei zu erkennen und zu beheben. Die genauen Elemente, die repariert oder entfernt wurden, sind jedoch nicht immer direkt sichtbar.

Troubleshooting

1. Reparaturprozess verstehen

Öffnen & reparieren ist einer der nützlichsten Befehle in Archicad, der bei vielen häufigen Problemen die Ursache behebt. Durch den Befehl werden beschädigte oder korrupte Dateien repariert.

Der Reparaturprozess besteht aus drei Phasen:

• Phase 1:
  Archicad versucht die gesunden Teile und Datenstrukturen der beschädigten Datei zu erkennen.
• Phase 2:
  Es wird versucht, die Verbindungen und Beziehungen zwischen den intakten Teilen wiederherzustellen. Außerdem wird überprüft, ob es möglich ist, die fehlenden Teile zu ersetzen. Archicad versucht, aus den unbeschädigten Teilen der ursprünglichen beschädigten Datei eine fehlerfreie Datei zu erstellen. Wenn wichtige und notwendige Teile fehlen, kann es vorkommen, dass das Programm die verbleibenden Datenstrukturen nicht reparieren kann und die Datei daher nicht in eine fehlerfreie Datei umgewandelt werden kann.
• Phase 3:
  Archicad überprüft die Konsistenz der reparierten Datei, um festzustellen, ob der Reparaturvorgang erfolgreich war.

Eine Archicad Datei enthält viele verschiedene Datenstrukturen – wie Modellelemente, Beschriftungen, Details, Schnitte, Layouts, Geschosse, Kategorien, Attribute usw. – und zwischen diesen Strukturen bestehen Verbindungen und Beziehungen. Es gibt einige sehr wichtige Teile der Datei, die nicht ersetzt werden können.

Die Ursachen und mögliche Probleme von beschädigten Dateien zeigt der GRAPHISOFT Community Artikel File Damage or Corruption - Troubleshooting Guide auf.

2. Reparatur durchführen

Die Reparatur kann mit den folgenden Schritten durchgeführt werden:

• Wenn Archicad noch nicht geöffnet wurde,
  • Archicad zuerst starten.

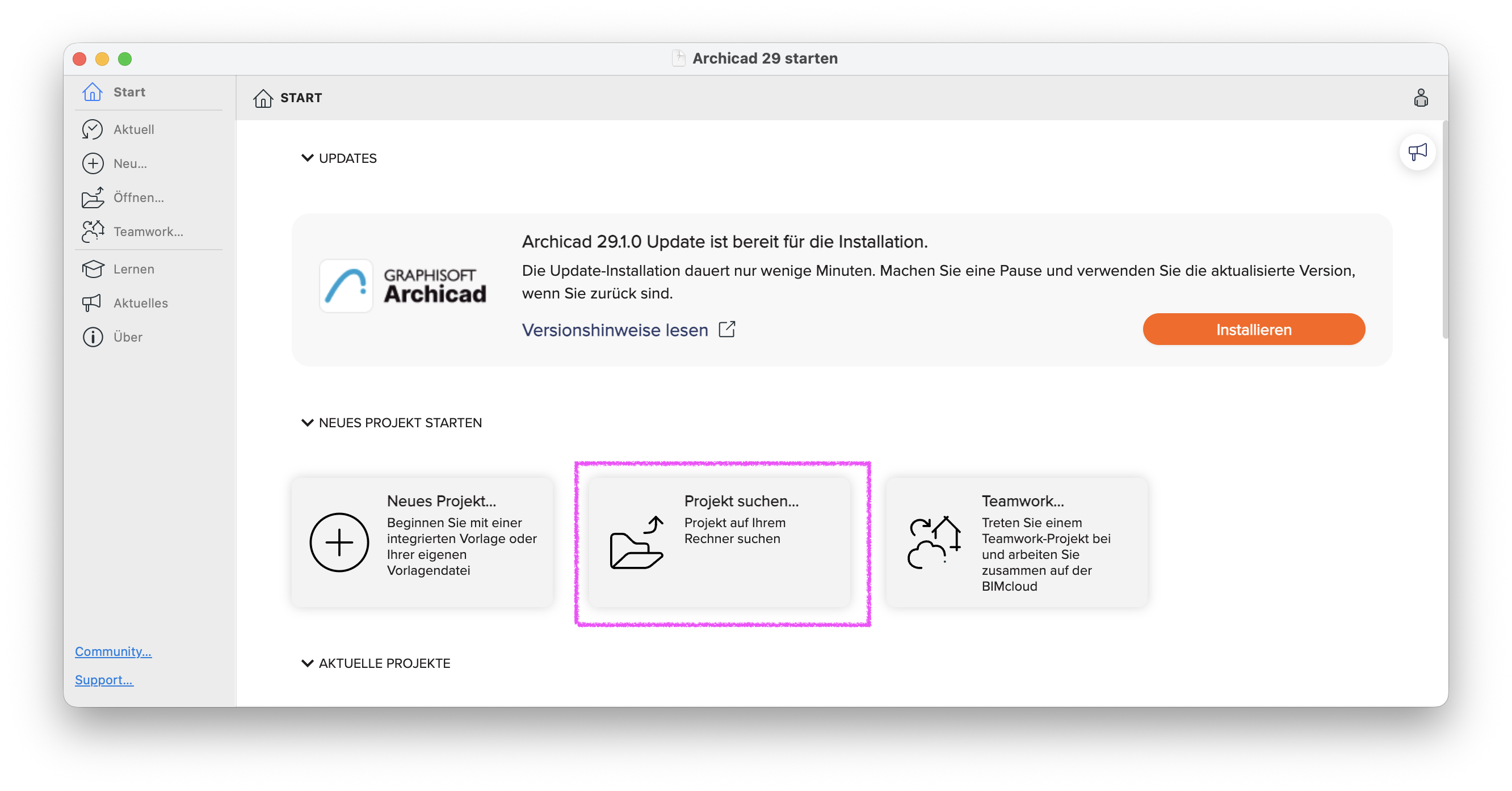

  • Auf dem Startbildschirm Projekt suchen... auswählen.

• Wenn in Archicad bereits eine Datei geöffnet ist,

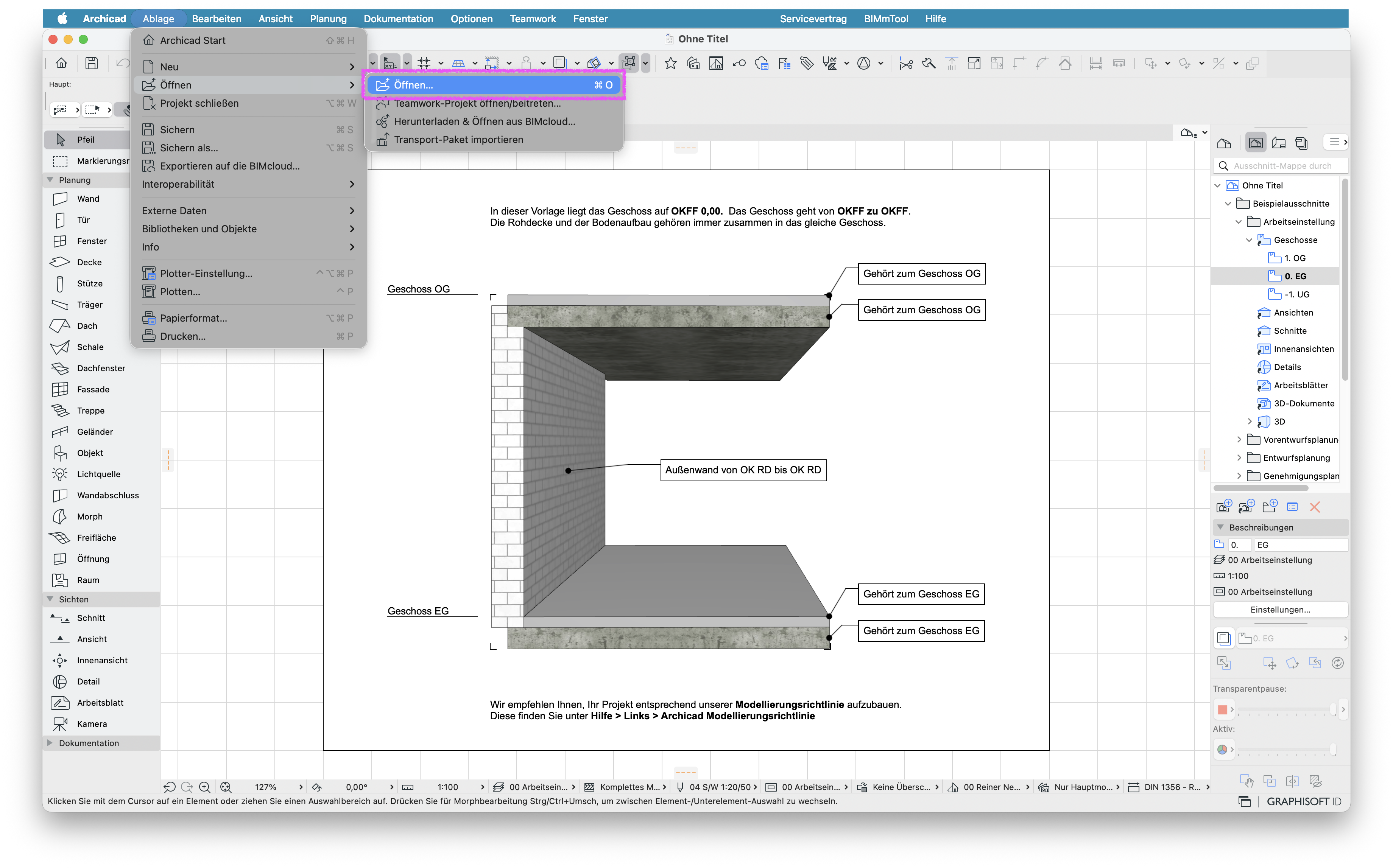

  • kann die Reparatur im Menü unter Ablage > Öffnen > Öffnen... gestartet werden.

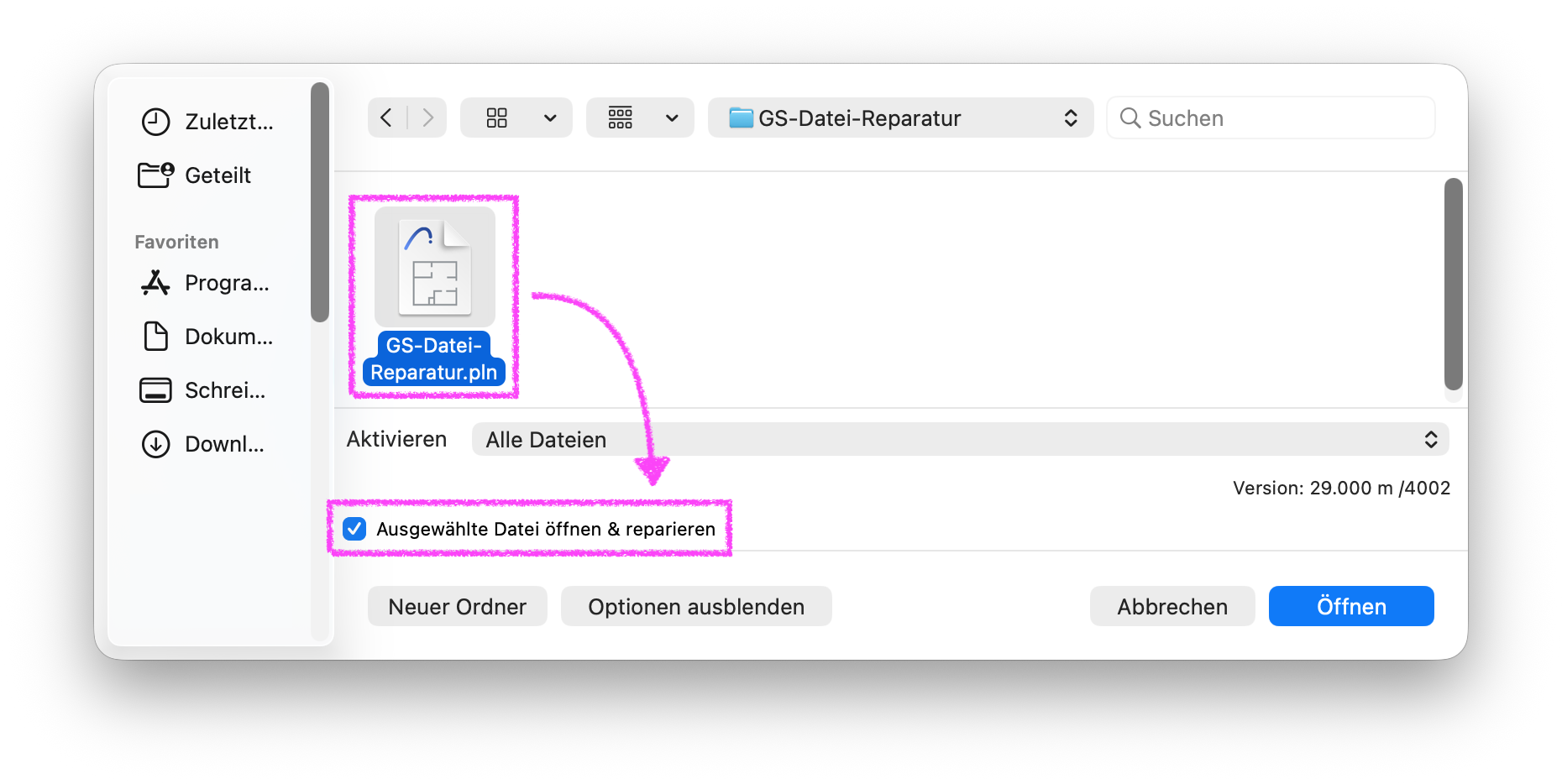

• In der Ordnerstruktur die Datei auswählen und die Option Ausgewählte Datei öffnen & reparieren wählen.

  Hinweis:

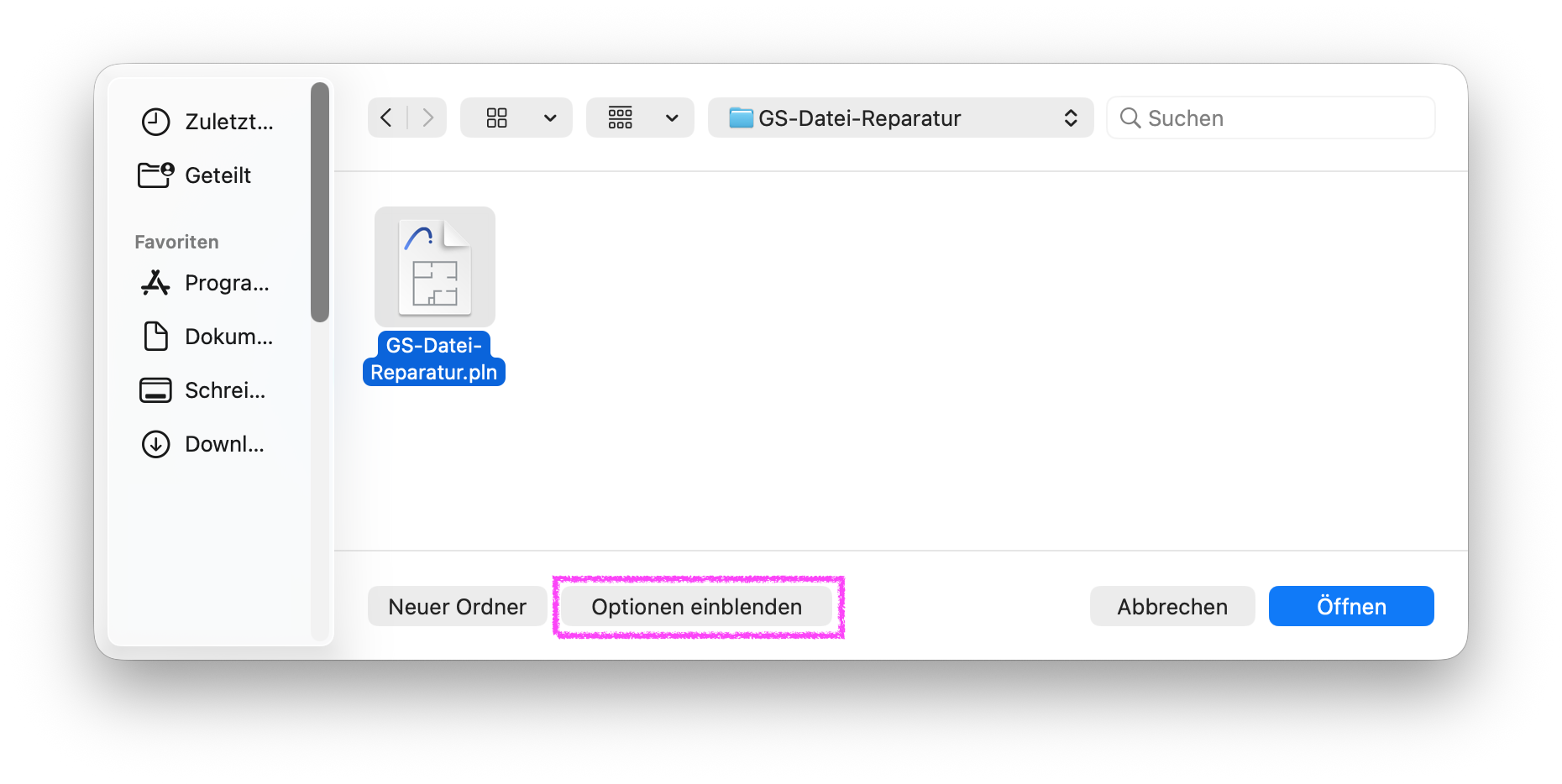

  Unter macOS muss ggf. die Schaltfläche Optionen einblenden zuvor angewählt werden, damit die Reparaturfunktion zur Verfügung steht.

• Anschließend die Reparatur über die Schaltfläche Öffnen starten.
• Danach wird die Reparatur ausgeführt.

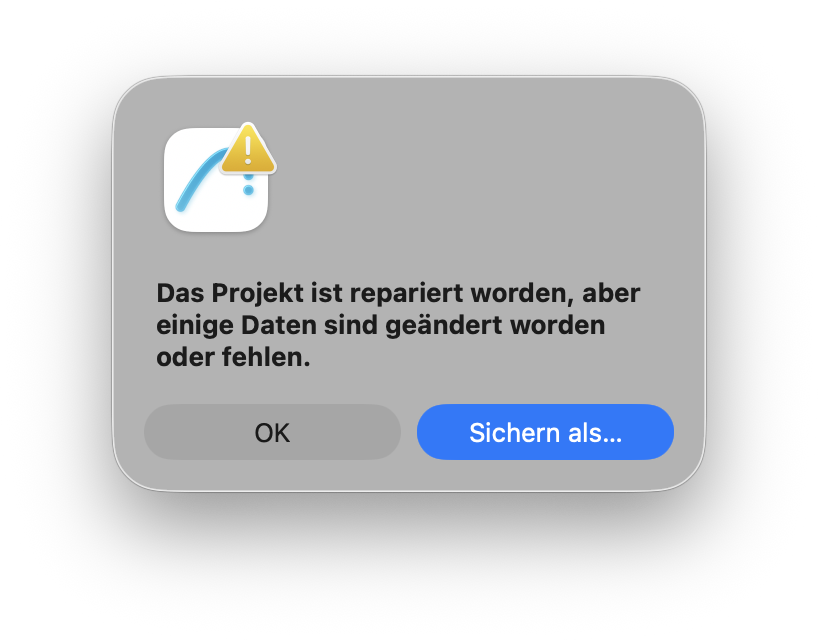

• Bevor die Reparatur abgeschlossen wird, erscheint die folgende Meldung:

  • Es wird empfohlen, das Projekt über Sichern als... unter neuem Namen zu sichern, damit der Stand vor der Reparatur bestehen bleibt.

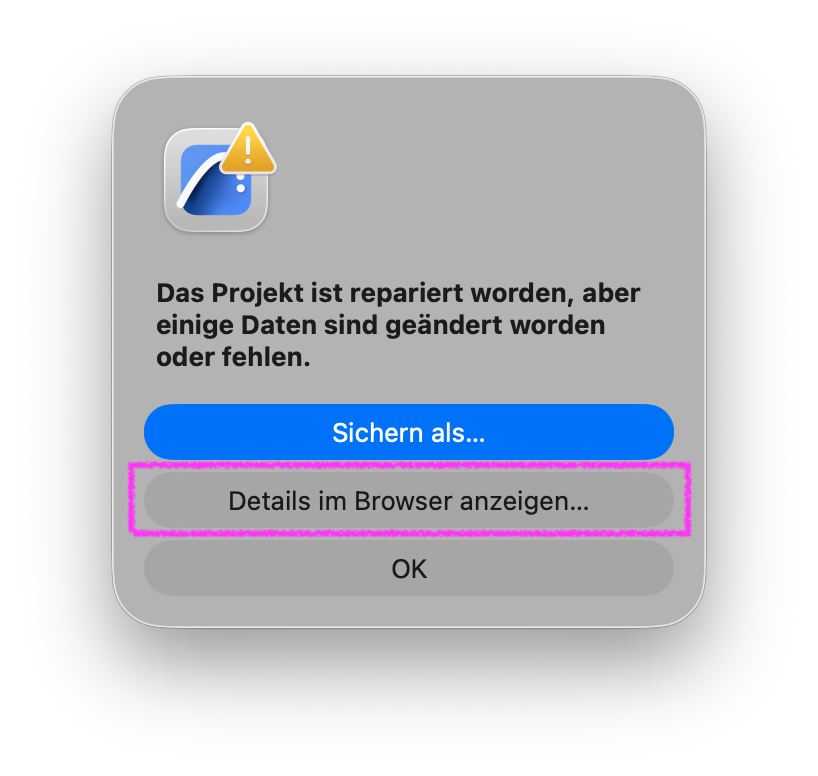

  • Sollten in der Datei 2D- und/oder 3D-Zeichnungselemente geändert oder gelöscht worden sein, zeigt Archicad in der Meldung zusätzlich die Schaltfläche Details im Browser anzeigen... an:

    Wenn diese Schaltfläche geklickt wird, öffnet sich im Browser die Elementliste, die alle betroffenen Elemente auflistet. Wird die Meldung mit Sichern als... oder OK bestätigt, kann der Bericht nicht mehr nachträglich aufgerufen werden.
    • Die Liste enthält das Geschoss, den Element-Typ, die Element ID, die GUID und was mit dem Element gemacht wurde.
    • Die im Bericht genannten Elemente können nur im ursprünglichen Projektstand vor der Reparatur geprüft werden. Hierfür kann Suchen&aktivieren verwendet werden.

Hinweis:

Die Reparatur sollte mit dem letzten verfügbaren Update durchgeführt werden, damit Fehler, die in diesem Update behoben sind, korrigiert werden können.

Tauchen in den Details Treppen auf, kann das Troubleshooting Treppen beim Öffnen der Datei gelöscht befolgt werden.

3. Datei nach der Reparatur prüfen

Nach der Reparatur muss die neu gesicherte Datei auf Änderungen und gelöschte Elemente geprüft werden.

• Keine Details verfügbar:
  Wenn keine Elementliste über Details im Browser anzeigen... aufgerufen werden kann, weil die Schaltfläche nicht angezeigt wird, werden in der Regel Hintergrunddaten auf Dateiebene repariert. In diesem Fall sollte die Datei im Allgemeinen kurz auf Funktion und Vollständigkeit überprüft werden.
• Geänderte Elemente:
  Geänderte Elemente können in der reparierten Datei gesucht und mit dem ursprünglichen Projektstand verglichen werden.
• Gelöschte Elemente:
  Wenn Elemente gelöscht wurden, müssen diese im ursprünglichen Projektstand gesucht und ggf. auf Fehler überprüft werden.
• Vorgehensweise zur Prüfung von geänderten und gelöschten Elementen:

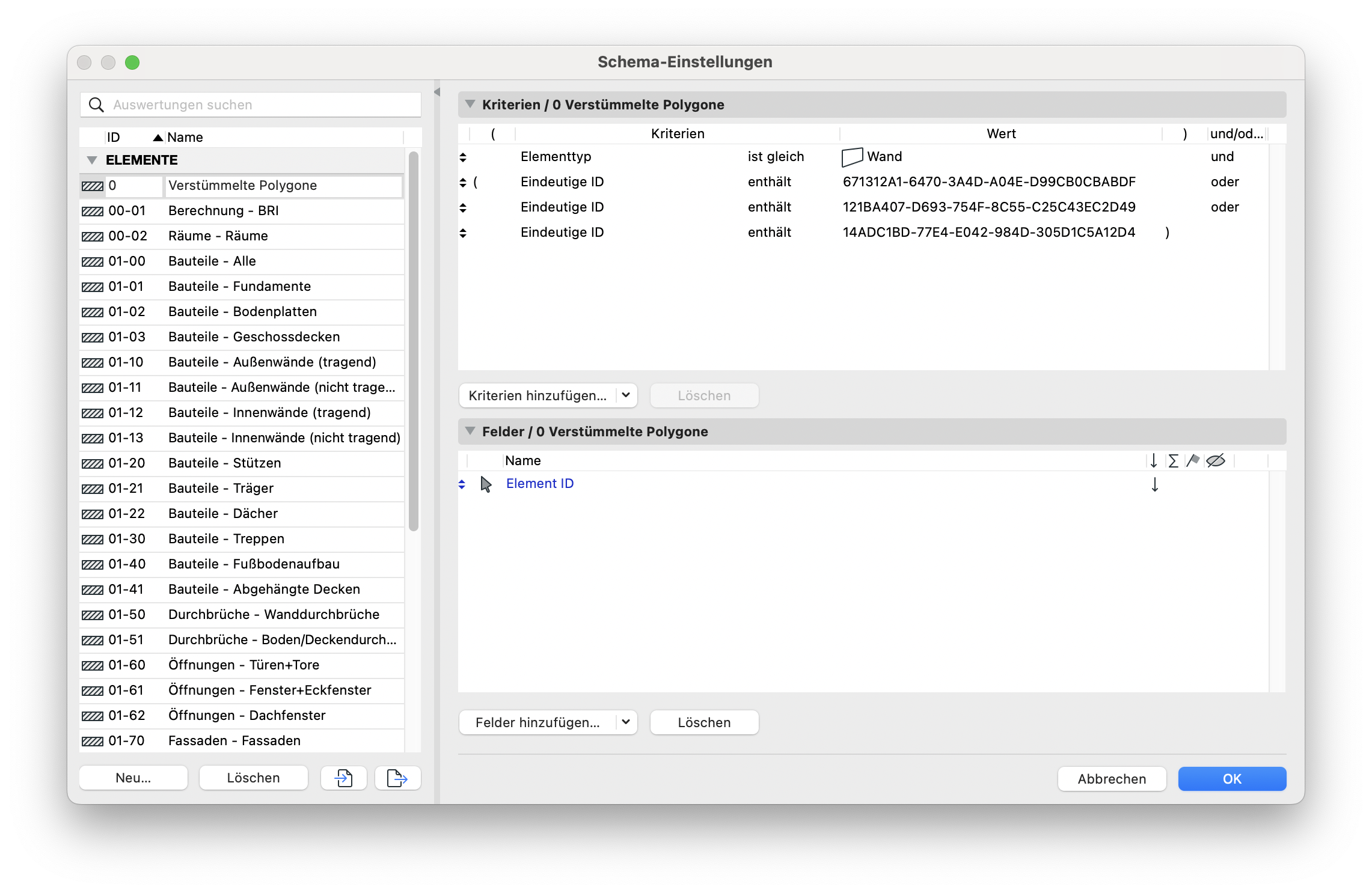

  • Für 3D-Elemente kann eine Auswertung für die Prüfung verwendet werden.

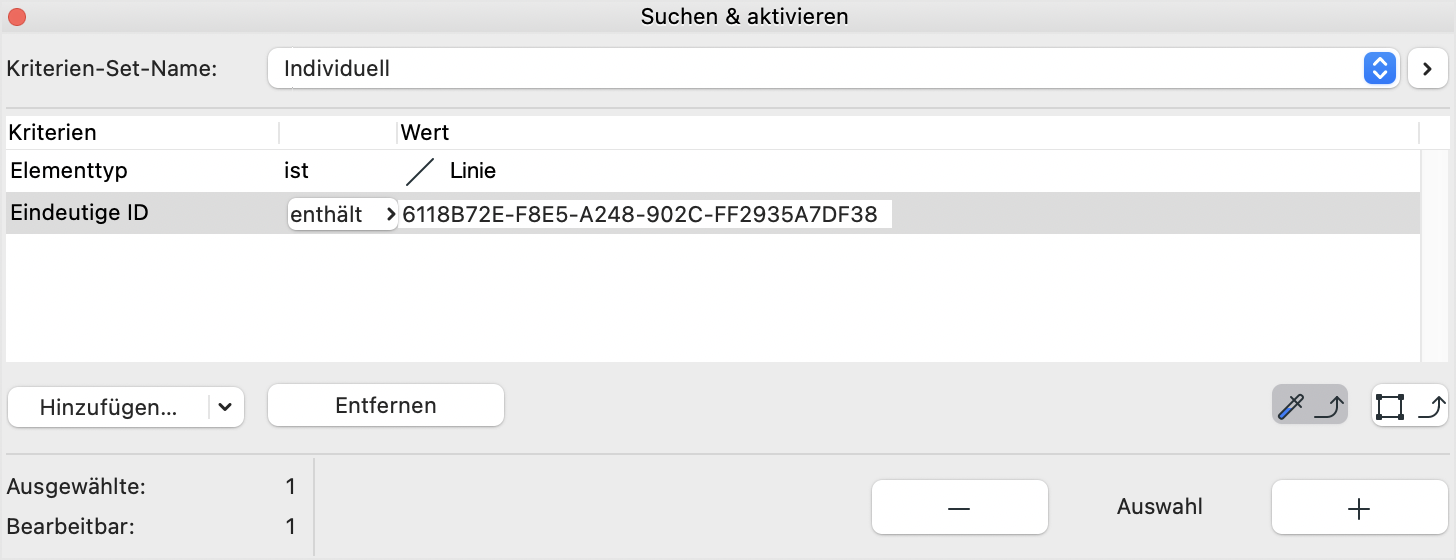

  • Für 2D-Elemente müssen diese in der entsprechenden Projektsicht mittels Suchen&aktivieren gesucht werden.

  • Beide Vorgehensweisen sind im Troubleshooting Verstümmelte Polygone unter 2. Elemente finden detailliert beschrieben.
